Гідророзбивач

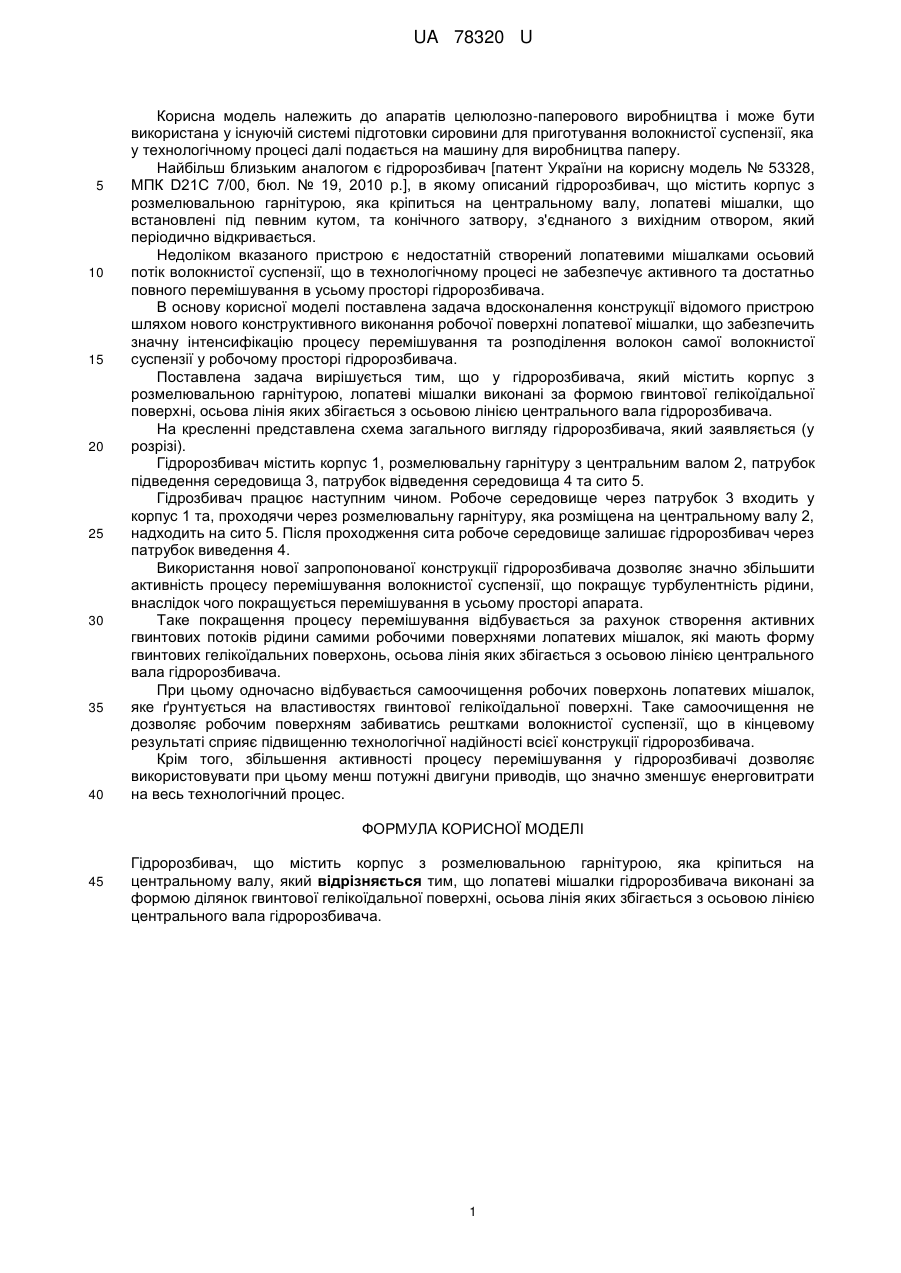

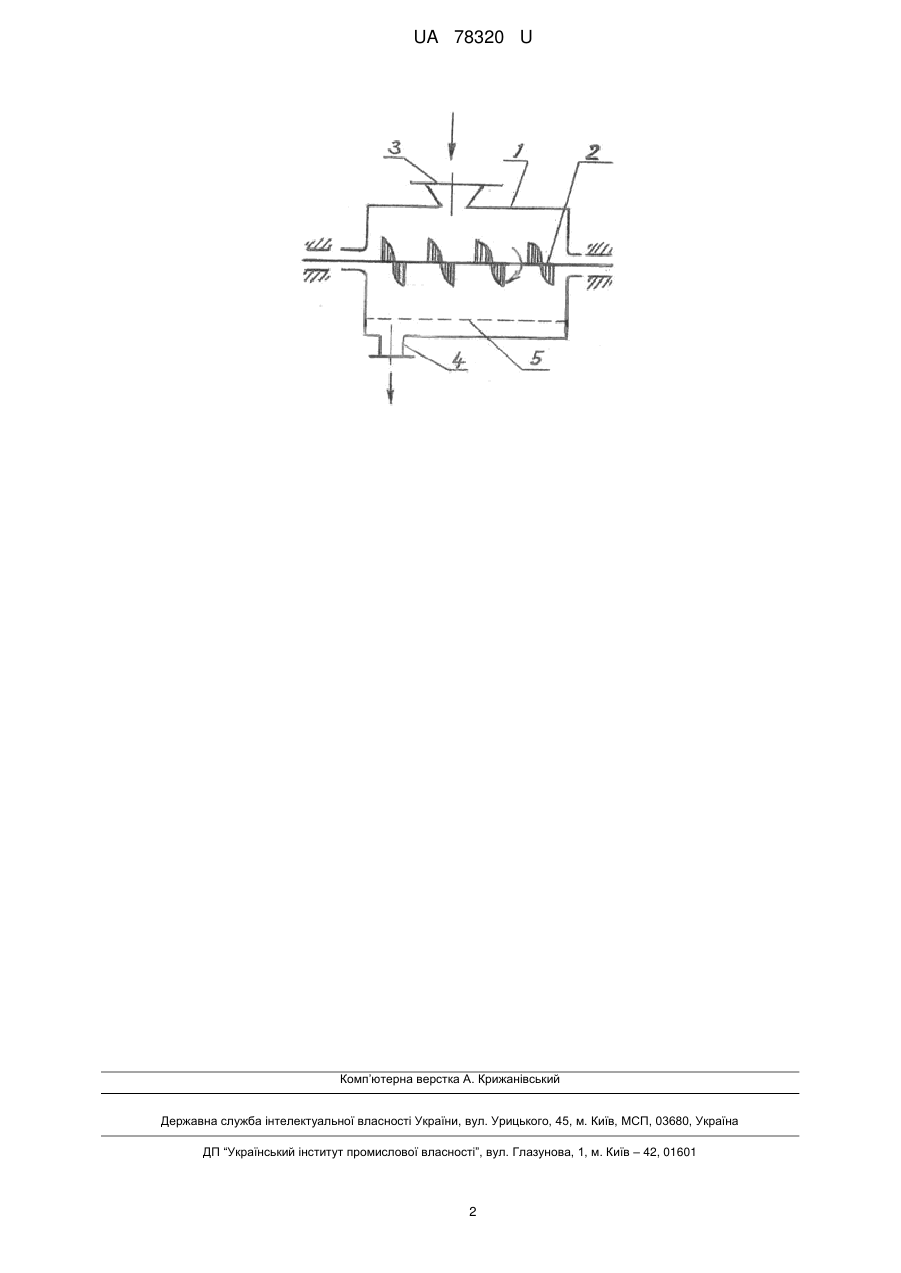

Реферат: UA 78320 U UA 78320 U 5 10 15 20 25 30 35 40 Корисна модель належить до апаратів целюлозно-паперового виробництва і може бути використана у існуючій системі підготовки сировини для приготування волокнистої суспензії, яка у технологічному процесі далі подається на машину для виробництва паперу. Найбільш близьким аналогом є гідророзбивач [патент України на корисну модель № 53328, МПК D21C 7/00, бюл. № 19, 2010 р.], в якому описаний гідророзбивач, що містить корпус з розмелювальною гарнітурою, яка кріпиться на центральному валу, лопатеві мішалки, що встановлені під певним кутом, та конічного затвору, з'єднаного з вихідним отвором, який періодично відкривається. Недоліком вказаного пристрою є недостатній створений лопатевими мішалками осьовий потік волокнистої суспензії, що в технологічному процесі не забезпечує активного та достатньо повного перемішування в усьому просторі гідророзбивача. В основу корисної моделі поставлена задача вдосконалення конструкції відомого пристрою шляхом нового конструктивного виконання робочої поверхні лопатевої мішалки, що забезпечить значну інтенсифікацію процесу перемішування та розподілення волокон самої волокнистої суспензії у робочому просторі гідророзбивача. Поставлена задача вирішується тим, що у гідророзбивача, який містить корпус з розмелювальною гарнітурою, лопатеві мішалки виконані за формою гвинтової гелікоїдальної поверхні, осьова лінія яких збігається з осьовою лінією центрального вала гідророзбивача. На кресленні представлена схема загального вигляду гідророзбивача, який заявляється (у розрізі). Гідророзбивач містить корпус 1, розмелювальну гарнітуру з центральним валом 2, патрубок підведення середовища 3, патрубок відведення середовища 4 та сито 5. Гідрозбивач працює наступним чином. Робоче середовище через патрубок 3 входить у корпус 1 та, проходячи через розмелювальну гарнітуру, яка розміщена на центральному валу 2, надходить на сито 5. Після проходження сита робоче середовище залишає гідророзбивач через патрубок виведення 4. Використання нової запропонованої конструкції гідророзбивача дозволяє значно збільшити активність процесу перемішування волокнистої суспензії, що покращує турбулентність рідини, внаслідок чого покращується перемішування в усьому просторі апарата. Таке покращення процесу перемішування відбувається за рахунок створення активних гвинтових потоків рідини самими робочими поверхнями лопатевих мішалок, які мають форму гвинтових гелікоїдальних поверхонь, осьова лінія яких збігається з осьовою лінією центрального вала гідророзбивача. При цьому одночасно відбувається самоочищення робочих поверхонь лопатевих мішалок, яке ґрунтується на властивостях гвинтової гелікоїдальної поверхні. Таке самоочищення не дозволяє робочим поверхням забиватись рештками волокнистої суспензії, що в кінцевому результаті сприяє підвищенню технологічної надійності всієї конструкції гідророзбивача. Крім того, збільшення активності процесу перемішування у гідророзбивачі дозволяє використовувати при цьому менш потужні двигуни приводів, що значно зменшує енерговитрати на весь технологічний процес. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Гідророзбивач, що містить корпус з розмелювальною гарнітурою, яка кріпиться на центральному валу, який відрізняється тим, що лопатеві мішалки гідророзбивача виконані за формою ділянок гвинтової гелікоїдальної поверхні, осьова лінія яких збігається з осьовою лінією центрального вала гідророзбивача. 1 UA 78320 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
