Ствол пістолета, призначеного для стрільби патронами, спорядженими еластичними снарядами несмертельної дії

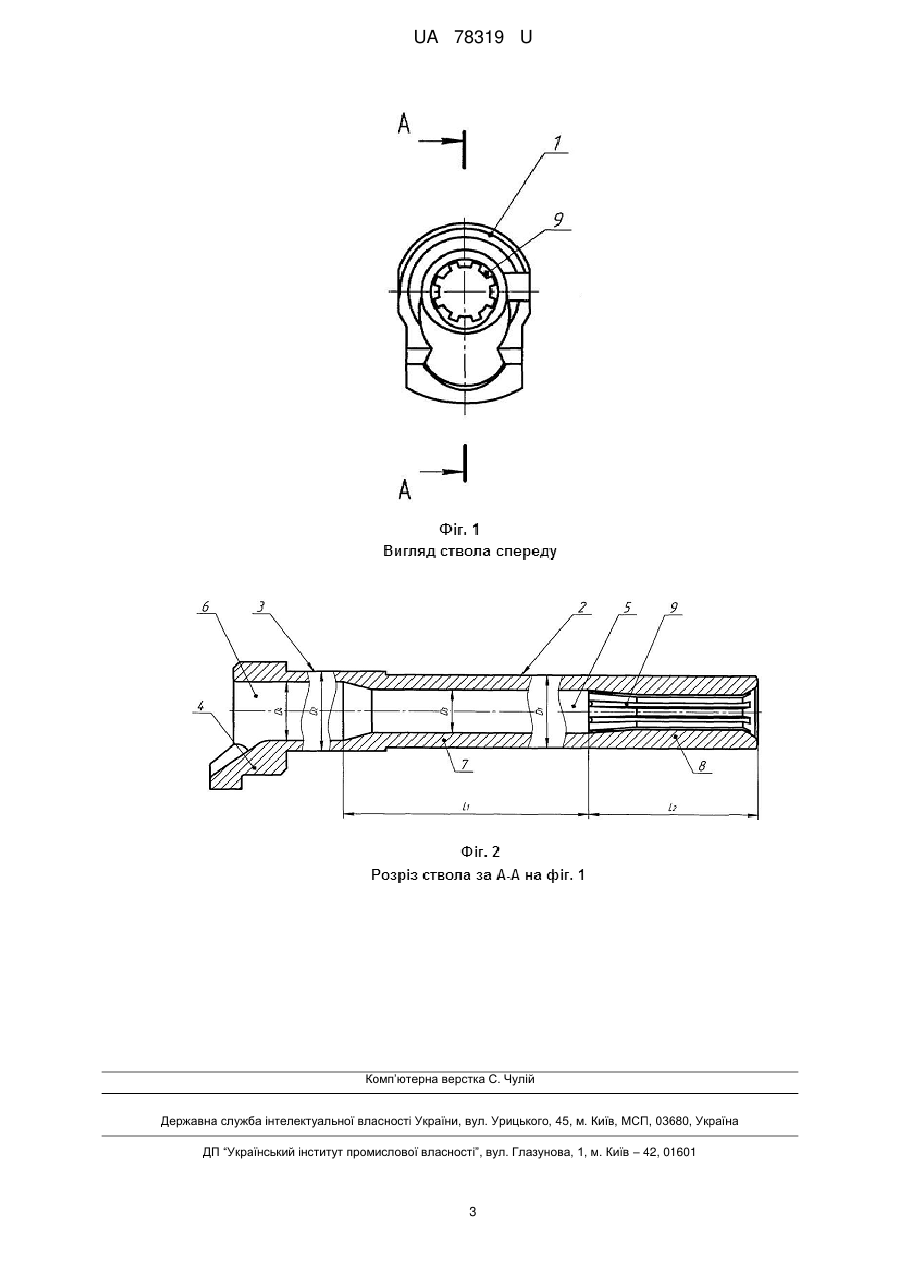

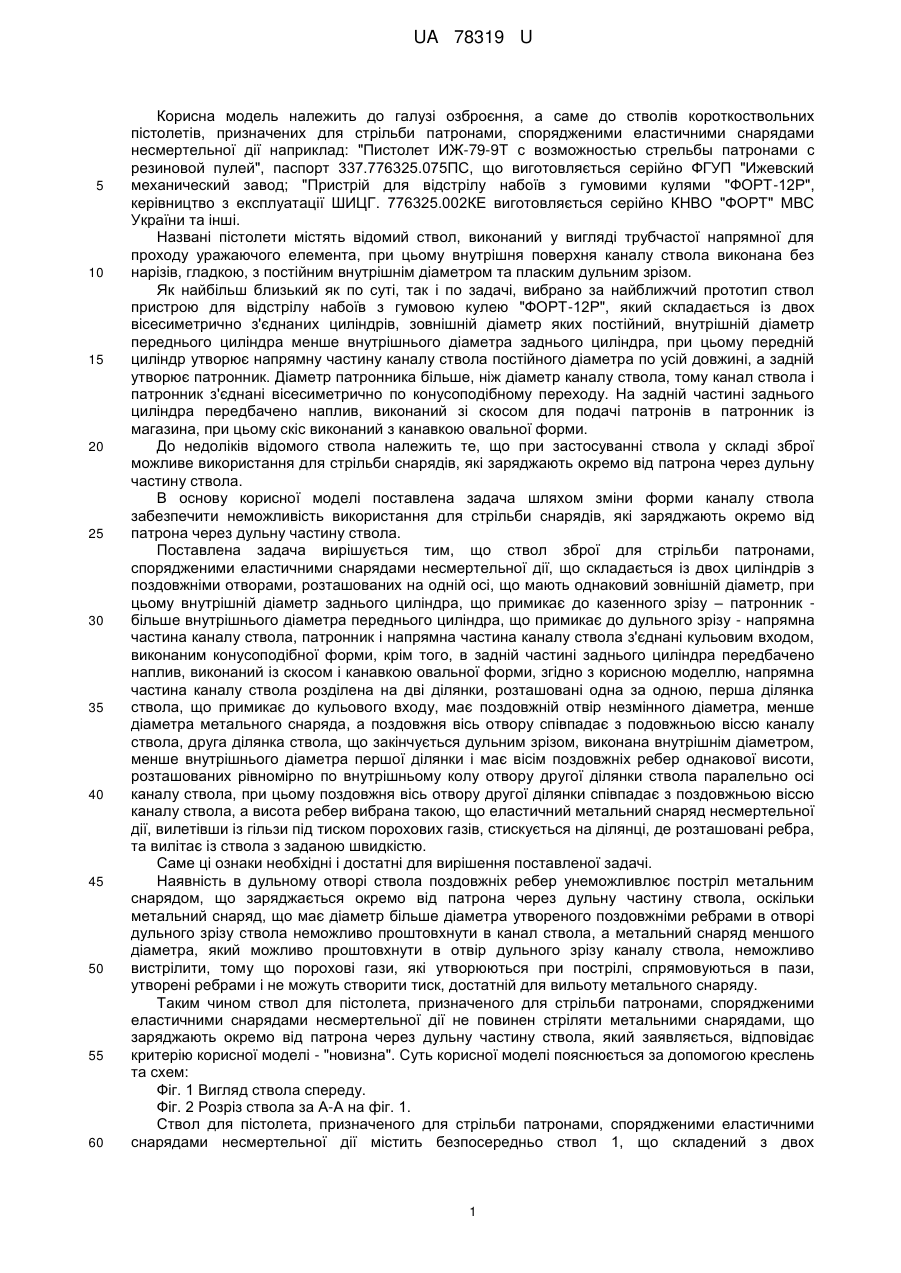

Реферат: Корисна модель належить до зброї, зокрема до ствола пістолета, призначеного для стрільби патронами, спорядженими еластичними снарядами несмертельної дії. UA 78319 U (12) UA 78319 U UA 78319 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до стволів короткоствольних пістолетів, призначених для стрільби патронами, спорядженими еластичними снарядами несмертельної дії наприклад: "Пистолет ИЖ-79-9Т с возможностью стрельбы патронами с резиновой пулей", паспорт 337.776325.075ПС, що виготовляється серійно ФГУП "Ижевский механический завод; "Пристрій для відстрілу набоїв з гумовими кулями "ФОРТ-12Р", керівництво з експлуатації ШИЦГ. 776325.002КЕ виготовляється серійно КНВО "ФОРТ" МВС України та інші. Названі пістолети містять відомий ствол, виконаний у вигляді трубчастої напрямної для проходу уражаючого елемента, при цьому внутрішня поверхня каналу ствола виконана без нарізів, гладкою, з постійним внутрішнім діаметром та пласким дульним зрізом. Як найбільш близький як по суті, так і по задачі, вибрано за найближчий прототип ствол пристрою для відстрілу набоїв з гумовою кулею "ФОРТ-12Р", який складається із двох вісесиметрично з'єднаних циліндрів, зовнішній діаметр яких постійний, внутрішній діаметр переднього циліндра менше внутрішнього діаметра заднього циліндра, при цьому передній циліндр утворює напрямну частину каналу ствола постійного діаметра по усій довжині, а задній утворює патронник. Діаметр патронника більше, ніж діаметр каналу ствола, тому канал ствола і патронник з'єднані вісесиметрично по конусоподібному переходу. На задній частині заднього циліндра передбачено наплив, виконаний зі скосом для подачі патронів в патронник із магазина, при цьому скіс виконаний з канавкою овальної форми. До недоліків відомого ствола належить те, що при застосуванні ствола у складі зброї можливе використання для стрільби снарядів, які заряджають окремо від патрона через дульну частину ствола. В основу корисної моделі поставлена задача шляхом зміни форми каналу ствола забезпечити неможливість використання для стрільби снарядів, які заряджають окремо від патрона через дульну частину ствола. Поставлена задача вирішується тим, що ствол зброї для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, що складається із двох циліндрів з поздовжніми отворами, розташованих на одній осі, що мають однаковий зовнішній діаметр, при цьому внутрішній діаметр заднього циліндра, що примикає до казенного зрізу – патронник більше внутрішнього діаметра переднього циліндра, що примикає до дульного зрізу - напрямна частина каналу ствола, патронник і напрямна частина каналу ствола з'єднані кульовим входом, виконаним конусоподібної форми, крім того, в задній частині заднього циліндра передбачено наплив, виконаний із скосом і канавкою овальної форми, згідно з корисною моделлю, напрямна частина каналу ствола розділена на дві ділянки, розташовані одна за одною, перша ділянка ствола, що примикає до кульового входу, має поздовжній отвір незмінного діаметра, менше діаметра метального снаряда, а поздовжня вісь отвору співпадає з подовжньою віссю каналу ствола, друга ділянка ствола, що закінчується дульним зрізом, виконана внутрішнім діаметром, менше внутрішнього діаметра першої ділянки і має вісім поздовжніх ребер однакової висоти, розташованих рівномірно по внутрішньому колу отвору другої ділянки ствола паралельно осі каналу ствола, при цьому поздовжня вісь отвору другої ділянки співпадає з поздовжньою віссю каналу ствола, а висота ребер вибрана такою, що еластичний метальний снаряд несмертельної дії, вилетівши із гільзи під тиском порохових газів, стискується на ділянці, де розташовані ребра, та вилітає із ствола з заданою швидкістю. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Наявність в дульному отворі ствола поздовжніх ребер унеможливлює постріл метальним снарядом, що заряджається окремо від патрона через дульну частину ствола, оскільки метальний снаряд, що має діаметр більше діаметра утвореного поздовжніми ребрами в отворі дульного зрізу ствола неможливо проштовхнути в канал ствола, а метальний снаряд меншого діаметра, який можливо проштовхнути в отвір дульного зрізу каналу ствола, неможливо вистрілити, тому що порохові гази, які утворюються при пострілі, спрямовуються в пази, утворені ребрами і не можуть створити тиск, достатній для вильоту метального снаряду. Таким чином ствол для пістолета, призначеного для стрільби патронами,спорядженими еластичними снарядами несмертельної дії не повинен стріляти метальними снарядами, що заряджають окремо від патрона через дульну частину ствола, який заявляється, відповідає критерію корисної моделі - "новизна". Суть корисної моделі пояснюється за допомогою креслень та схем: Фіг. 1 Вигляд ствола спереду. Фіг. 2 Розріз ствола за А-А на фіг. 1. Ствол для пістолета, призначеного для стрільби патронами, спорядженими еластичними снарядами несмертельної дії містить безпосередньо ствол 1, що складений з двох 1 UA 78319 U 5 10 15 20 25 30 вісесиметричних з'єднаних переднього 2 та заднього 3 циліндрів з постійними зовнішніми діаметрами D1 та D2 кожного із згаданих циліндрів і наплив 4, виконаний на циліндрі задньому 3. У циліндрі передньому 2 виконаний канал 5 для проходу еластичного снаряда несмертельної дії, а у циліндрі задньому 3 виконаний патронник 6. Канал 5 ствола 1 виконаний діаметром D 3, а патронник 6 діаметром D4, при цьому діаметр D4 патронника 6 більше діаметра D3 канала 5 ствола 1. Напрямну частину ствола 1 канал 5 розділено на дві ділянки: L 1 ділянка перша 7 та L2 ділянка друга 8. Ділянка перша 7 довжиною L1 виконана незмінного діаметра D3 менше, ніж діаметр метального снаряда по усій довжині канала 5 ствола 1. Ділянка друга 8 має внутрішній діаметр отвору менше діаметра отвору ділянки першої 7, крім того, має вісім поздовжніх ребер 9 однакових по висоті рівномірно розташованих по внутрішньому колу отвору ділянки другої 8 паралельно осі каналу ствола, при цьому поздовжні осі отворів першої і другої ділянок співпадають з віссю каналу ствола 1, а висота ребер 9 вибрана такою, що еластичний снаряд, вилетівши із гільзи під тиском порохових газів, поступово стискуючись, проштовхується через ділянку L2 і з заданою швидкістю вилітає із отвору дульного зрізу ствола 1. Ствол працює таким чином: виконати постріл метальним снарядом, що заряджається окремо від патрона зі сторони дульного зрізу неможливо зважаючи на те, що метальний снаряд, діаметр якого більше діаметра, утвореного поздовжніми ребрами 9 зі сторони дульного зрізу, не входить в отвір дульного зрізу каналу ствола 1, а метальний снаряд меншого діаметра, який можливо проштовхнути в отвір, утворений поздовжніми ребрами 9 зі сторони дульного зрізу неможливо вистрілити, тому що порохові гази, які утворюються при пострілі, спрямовуються в пази, утворені ребрами 9, і не можуть створити тиск, достатній для вильоту метального снаряда, при стрільбі патроном несмертельної дії м'який метальний снаряд, вилетівши із гільзи під тиском порохових газів стискується на ділянці, де розташовані ребра та вилітає із отвору дульного зрізу ствола. Конструкція ствола технологічно опрацьована, розроблено комплекти конструкторської та технологічної документації. Виготовлені необхідні спеціальні інструменти та обладнання, що забезпечують можливість виготовлення названого ствола. Заявлена конструкція ствола витримала випробування у складі пістолета. Розпочато серійне виготовлення пістолетів для стрільби патронами, спорядженими еластичними снарядами несмертельної дії зі стволом, який заявляється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Ствол пістолета, призначеного для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, що складається із двох циліндрів з поздовжніми отворами, розташованих на одній осі, що мають однаковий зовнішній діаметр, при цьому внутрішній діаметр заднього циліндра, що примикає до казенного зрізу - патронник - більше внутрішнього діаметра переднього циліндра, що примикає до дульного зрізу - напрямна частина каналу ствола, при цьому патронник і напрямна частина каналу ствола з'єднані вісесиметрично по конусоподібному переходу, крім того, в задній частині заднього циліндра передбачено наплив, виконаний зі скосом і канавкою овальної форми, який відрізняється тим, що напрямна частина каналу ствола розділена на дві ділянки, розташовані одна за одною, причому перша ділянка, що примикає до кульового входу, має поздовжній отвір незмінного діаметра менше діаметра метального снаряда, а поздовжня вісь отвору співпадає з віссю канала ствола, друга ділянка ствола, що закінчується дульним зрізом, виконана внутрішнім діаметром менше внутрішнього діаметра першої ділянки і має вісім поздовжніх ребер однакової висоти, розташованих рівномірно по внутрішньому колу отвору другої ділянки ствола паралельно осі канала ствола, при цьому поздовжня вісь отвору другої ділянки співпадає з віссю канала ствола. 2 UA 78319 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
