Прилад для визначення гнучкості волокна луб’яних культур

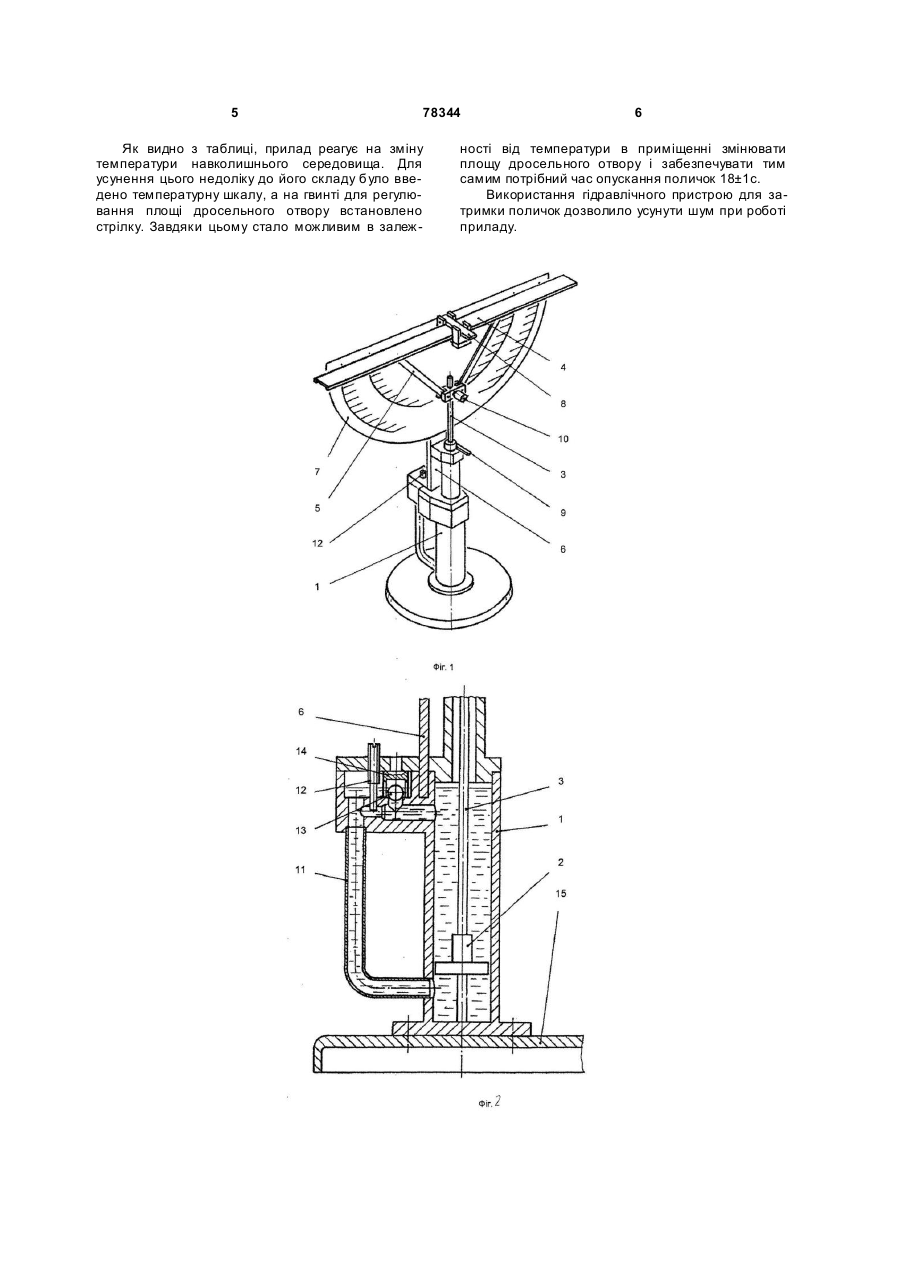

Прилад для визначення гнучкості волокна луб'яних культур, який містить шкалу, дві полички, шарнірно з'єднані з вертикальним штоком за допомогою двох тяг, затискний та спускний механізми, який відрізняється тим, що додатково встановлено гідроциліндр, при цьому шток з'єднаний з поршнем гідроциліндра, верхня і нижня частини якого сполучаються через дросельний отвір та зворотний клапан переливною трубкою. (19) (21) a200501306 (22) 14.02.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Головій Олександр Віталійович, Мохер Юрій Володимирович, Жуплатова Людмила Ми хайлівна (73) ІНСТИТУТ ЛУБ'ЯНИХ КУЛЬТУР УААН (56) Городов В.В. и др. Испытание лубоволокнистых материалов. - М.: Легкая индустрия, 1969. - С. 100-101. ДСТУ 4015 - 2001. Методы испытаний. Определение гибкости. 3 78344 4 Наявність в конструкції гідроциліндра, поється на полички 4 і фіксується затискним механіршень якого з'єднаний зі штоком, дозволяє викозмом 8. Поворотом планки спускного механізму 9 ристати гідравлічний опір для підтримання необшток звільнюється і починає під дією сили тяжіння хідної кутової швидкості повороту поличок. Цей рухатися вниз. Поршень 2 тисне на робочу рідину і опір створюється під час проходження робочої примушує її по трубці 11 переміщува тись з нижрідини через дросельний отвір а також через заньої частини гідроциліндра у верхню (Фіг.3). Швидзор між поршнем і циліндром. кість опускання поршня залежить від площі попеПереливна трубка дозволяє робочій рідині перечного перетину дросельного отвору, яка реміщуватися з нижньої частини гідроциліндра у регулюється гвинтом 12. Частина робочої рідини верхню під час опускання штоку з поршнем, і в проходить також крізь зазор між поршнем і циліндзворотному напрямку - під час їх підйому. ром. Під час опускання поличок проба під дією Зворотній клапан дозволяє прискорити прохосили тяжіння починає згинатися. Спочатку кінці дження робочої рідини під час підйому поршня зі проби опускаються разом з поличками, а потім штоком. Площа отвору зворотного клапану в деківідстають від них і вільно провисають. Чим більш лька разів більша за площу дросельного отвору. гнучким є волокно, тим нижче опускаються кінці Сутність винаходу пояснюється кресленнями, проби. Величина прогину в міліметрах, яка харакде на Фіг.1 зображено загальний вигляд приладу, теризує гн учкість волокна, фіксується на шкалі, яка на Фіг.2 - схему гідроциліндра, на Фіг.3 - схему має з кожної сторони поділки від 0 до 120мм. Під переміщення робочої рідини під час опускання час кожного випробування записують значення штоку, з поршнем на Фіг.4 - схему переміщення прогину для обох кінців проби. Гнучкість кожної робочої рідини під час підйому штоку з поршнем. партії волокна визначають як середнє з 60 замірів Прилад (Фіг.1, 2) складається з вертикального при випробуванні 30 проб. Під час підйому полигідроциліндра 1, поршень 2 якого з'єднаний зі шточок у вихідне положення поршень гідроциліндра ком 3: Шток 3 підтримує полички 4 за допомогою рухається угор у (Фіг.4). При цьому кулька 13 звотяг 5. Полички 4 шарнірно з'єднані зі стойкою 6, на ротного клапану піднімається і відкриває його який встановлена шкала 7 та затискний механізм отвір, через який проходить основна маса робочої 8. Спускний механізм 9 призначено для утримурідини. вання штоку у верхньому положенні і звільнення За винаходом було виготовлено макетний зрайого. Для піднімання штоку служить рукоятка 10. зок приладу і проведено його випробування. Для Верхня і нижня частини гідроциліндра з'єднані виявлення залежності часу опускання поличок від переливною трубкою 11. Площа поперечного петемператури поставлено однофакторний експериретину дросельного отвору регулюється за допомент. При температурі в приміщенні +20°С за домогою гвинта 12. Для прискорення проходження помогою гвинта 12 було задано час опускання поробочої рідини під час підняття поршня угору слуличок який дорівнював 18±1с. Це значення жить зворотній клапан, який складається з кульки відповідало часу опускання поличок приладу ГВ-2. 13 та стакану 14. Площа отвору зворотного клапаПісля чого прилад було встановлено у камері з ну приблизно в 5 разів більша за площу поперечтемпературою 0°С і проведено замірювання часу ного перетину дросельного отвору. Гідроциліндр опускання поличок. Потім температуру за допомокріпиться до підставки 15. гою електрообігрівачів повільно підвищували і чеПрилад працює наступним чином. Шток 3 рарез кожних два градуси замірювали час опускання зом з поршнем 2 за допомогою рукоятки 10 підніполичок. Випробування проводили у 10-кратній мають угору. Полички 4 при цьому повертаються повторності. Результати наведено в таблиці. до горизонтального положення. Підготовлена проба волокна довжиною 27см і масою 0,42г укладаТаблиця Результати вимірюв ання часу опускання поличок Температура °С 0 +2 +4 +6 +8 +10 +12 +14 +16 +18 +20 +22 +24 +26 +28 1 38 35 34 32 30 28 26 23 23 21 17 16 16 14 12 2 39 36 34 32 29 28 27 24 23 21 18 17 16 13 13 3 38 35 35 33 30 28 26 24 23 20 18 17 16 14 12 Час опускання, поличок, с 4 5 6 7 40 38 37 40 36 36 36 36 34 34 35 34 33 33 32 32 30 30 30 29 27 28 28 28 27 27 26 27 24 24 24 25 23 22 23 22 21 21 21 20 18 17 19 18 17 16 17 17 15 15 16 16 14 15 14 14 12 13 12 12 Середнє, 8 37 36 34 33 30 28 27 24 23 21 18 16 15 14 12 9 39 36 34 32 30 28 27 24 23 21 18 17 16 14 13 10 40 36 34 33 30 28 26 24 23 20 18 16 15 14 12 X 38,6 35,8 34,2 32,6 29,8 27,9 26,6 24,0 22,8 20,8 17,9 16,6 15,6 14,0 12,3 σ U, % 1,00 0,25 0,25 0,51 0,25 0,30 0,49 0,45 0,25 0,29 0,30 0,49 0,49 0,45 0,46 2,59 0,70 0,73 1,56 0,84 1,08 1,84 1,88 1,10 1,39 1,68 2,95 3,14 3,21 3,73 5 78344 Як видно з таблиці, прилад реагує на зміну температури навколишнього середовища. Для усунення цього недоліку до його складу було введено температурну шкалу, а на гвинті для регулювання площі дросельного отвору встановлено стрілку. Завдяки цьому стало можливим в залеж 6 ності від температури в приміщенні змінювати площу дросельного отвору і забезпечувати тим самим потрібний час опускання поличок 18±1с. Використання гідравлічного пристрою для затримки поличок дозволило усунути шум при роботі приладу. 7 Комп’ютерна в ерстка Л. Купенко 78344 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
