Ущільнювальний вузол поздовжньої перегородки кожухотрубного теплообмінника
Формула / Реферат

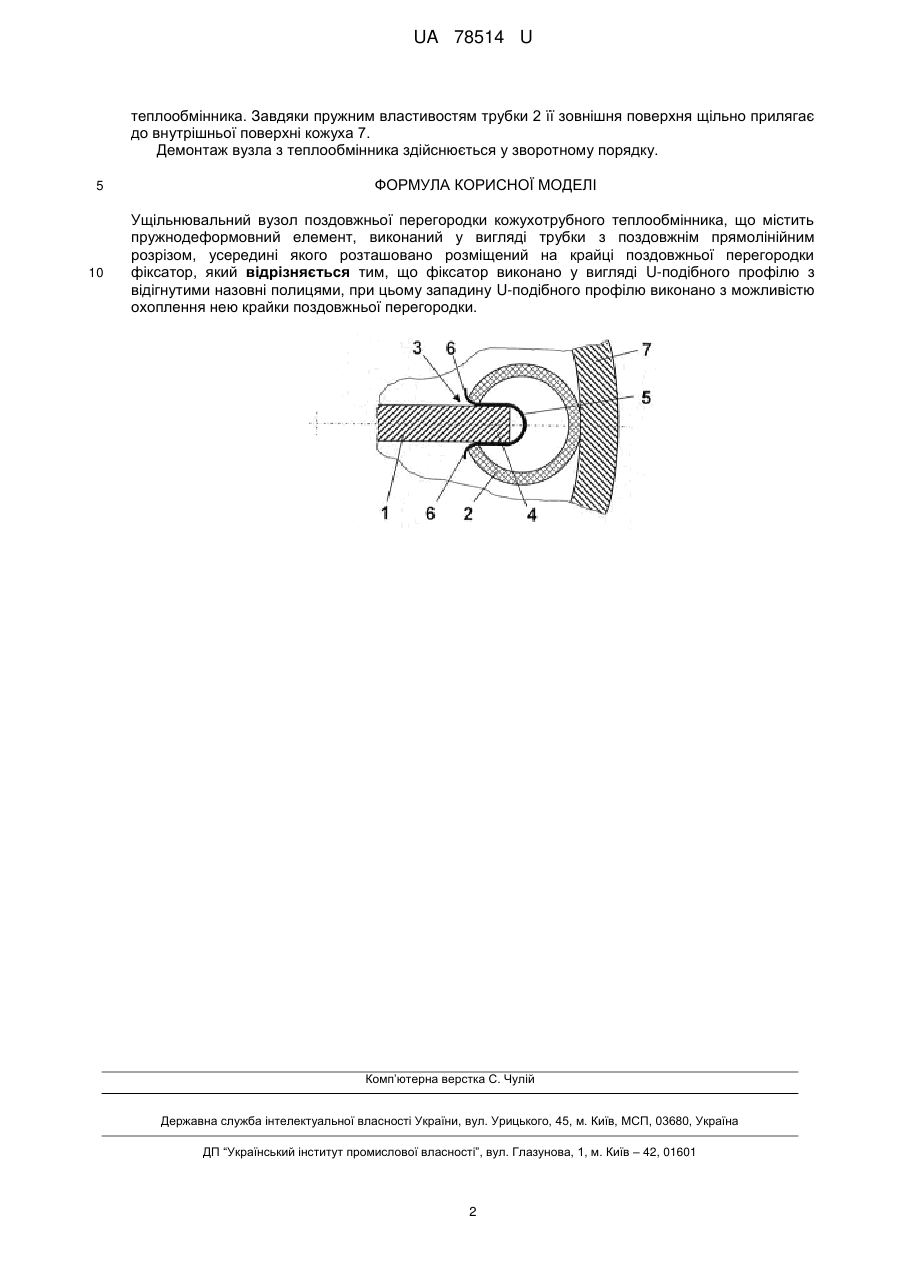

Ущільнювальний вузол поздовжньої перегородки кожухотрубного теплообмінника, що містить пружнодеформовний елемент, виконаний у вигляді трубки з поздовжнім прямолінійним розрізом, усередині якого розташовано розміщений на крайці поздовжньої перегородки фіксатор, який відрізняється тим, що фіксатор виконано у вигляді U-подібного профілю з відігнутими назовні полицями, при цьому западину U-подібного профілю виконано з можливістю охоплення нею крайки поздовжньої перегородки.
Текст

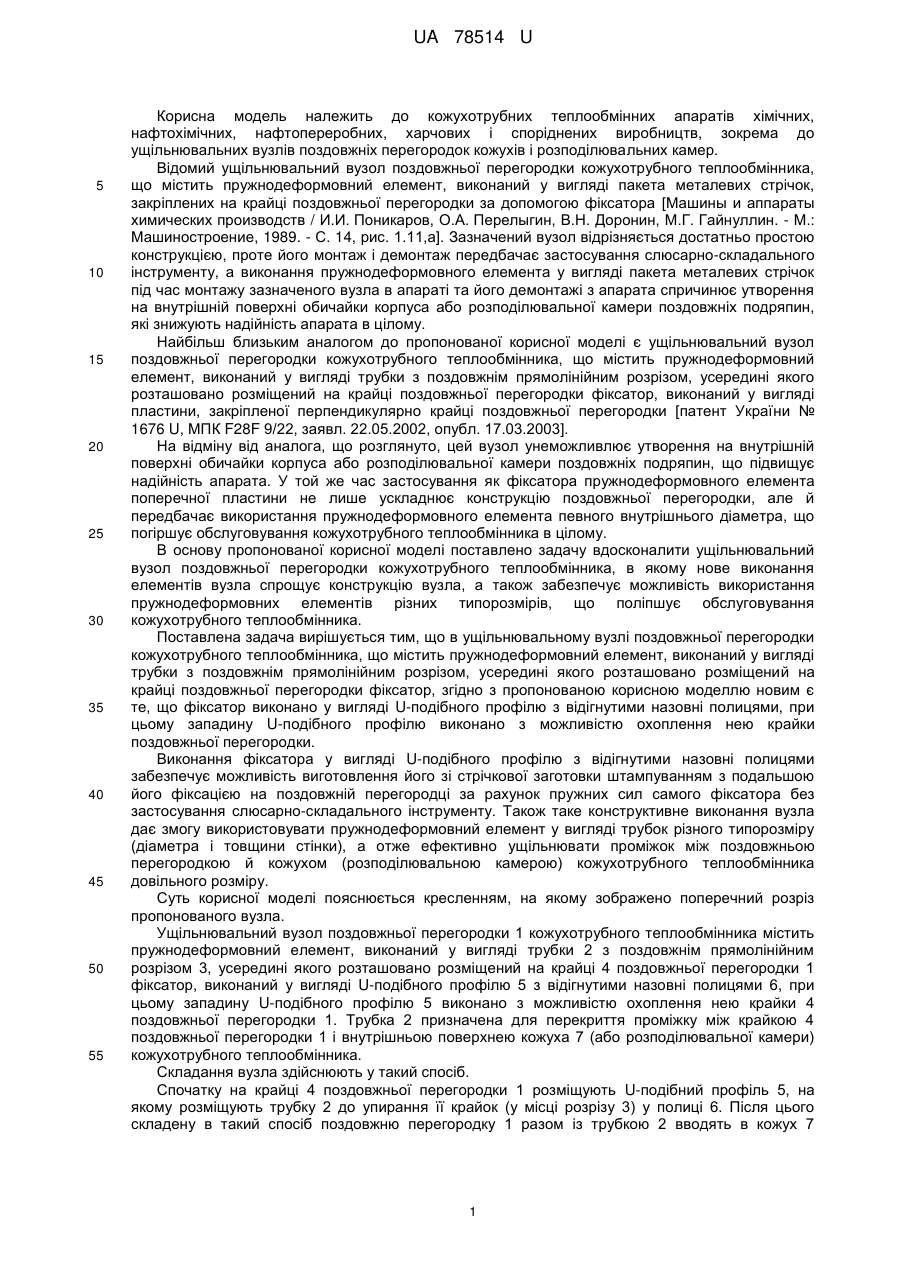

Реферат: UA 78514 U UA 78514 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кожухотрубних теплообмінних апаратів хімічних, нафтохімічних, нафтопереробних, харчових і споріднених виробництв, зокрема до ущільнювальних вузлів поздовжніх перегородок кожухів і розподілювальних камер. Відомий ущільнювальний вузол поздовжньої перегородки кожухотрубного теплообмінника, що містить пружнодеформовний елемент, виконаний у вигляді пакета металевих стрічок, закріплених на крайці поздовжньої перегородки за допомогою фіксатора [Машины и аппараты химических производств / И.И. Поникаров, О.А. Перелыгин, В.Н. Доронин, М.Г. Гайнуллин. - М.: Машиностроение, 1989. - С. 14, рис. 1.11,а]. Зазначений вузол відрізняється достатньо простою конструкцією, проте його монтаж і демонтаж передбачає застосування слюсарно-складального інструменту, а виконання пружнодеформовного елемента у вигляді пакета металевих стрічок під час монтажу зазначеного вузла в апараті та його демонтажі з апарата спричинює утворення на внутрішній поверхні обичайки корпуса або розподілювальної камери поздовжніх подряпин, які знижують надійність апарата в цілому. Найбільш близьким аналогом до пропонованої корисної моделі є ущільнювальний вузол поздовжньої перегородки кожухотрубного теплообмінника, що містить пружнодеформовний елемент, виконаний у вигляді трубки з поздовжнім прямолінійним розрізом, усередині якого розташовано розміщений на крайці поздовжньої перегородки фіксатор, виконаний у вигляді пластини, закріпленої перпендикулярно крайці поздовжньої перегородки [патент України № 1676 U, МПК F28F 9/22, заявл. 22.05.2002, опубл. 17.03.2003]. На відміну від аналога, що розглянуто, цей вузол унеможливлює утворення на внутрішній поверхні обичайки корпуса або розподілювальної камери поздовжніх подряпин, що підвищує надійність апарата. У той же час застосування як фіксатора пружнодеформовного елемента поперечної пластини не лише ускладнює конструкцію поздовжньої перегородки, але й передбачає використання пружнодеформовного елемента певного внутрішнього діаметра, що погіршує обслуговування кожухотрубного теплообмінника в цілому. В основу пропонованої корисної моделі поставлено задачу вдосконалити ущільнювальний вузол поздовжньої перегородки кожухотрубного теплообмінника, в якому нове виконання елементів вузла спрощує конструкцію вузла, а також забезпечує можливість використання пружнодеформовних елементів різних типорозмірів, що поліпшує обслуговування кожухотрубного теплообмінника. Поставлена задача вирішується тим, що в ущільнювальному вузлі поздовжньої перегородки кожухотрубного теплообмінника, що містить пружнодеформовний елемент, виконаний у вигляді трубки з поздовжнім прямолінійним розрізом, усередині якого розташовано розміщений на крайці поздовжньої перегородки фіксатор, згідно з пропонованою корисною моделлю новим є те, що фіксатор виконано у вигляді U-подібного профілю з відігнутими назовні полицями, при цьому западину U-подібного профілю виконано з можливістю охоплення нею крайки поздовжньої перегородки. Виконання фіксатора у вигляді U-подібного профілю з відігнутими назовні полицями забезпечує можливість виготовлення його зі стрічкової заготовки штампуванням з подальшою його фіксацією на поздовжній перегородці за рахунок пружних сил самого фіксатора без застосування слюсарно-складального інструменту. Також таке конструктивне виконання вузла дає змогу використовувати пружнодеформовний елемент у вигляді трубок різного типорозміру (діаметра і товщини стінки), а отже ефективно ущільнювати проміжок між поздовжньою перегородкою й кожухом (розподілювальною камерою) кожухотрубного теплообмінника довільного розміру. Суть корисної моделі пояснюється кресленням, на якому зображено поперечний розріз пропонованого вузла. Ущільнювальний вузол поздовжньої перегородки 1 кожухотрубного теплообмінника містить пружнодеформовний елемент, виконаний у вигляді трубки 2 з поздовжнім прямолінійним розрізом 3, усередині якого розташовано розміщений на крайці 4 поздовжньої перегородки 1 фіксатор, виконаний у вигляді U-подібного профілю 5 з відігнутими назовні полицями 6, при цьому западину U-подібного профілю 5 виконано з можливістю охоплення нею крайки 4 поздовжньої перегородки 1. Трубка 2 призначена для перекриття проміжку між крайкою 4 поздовжньої перегородки 1 і внутрішньою поверхнею кожуха 7 (або розподілювальної камери) кожухотрубного теплообмінника. Складання вузла здійснюють у такий спосіб. Спочатку на крайці 4 поздовжньої перегородки 1 розміщують U-подібний профіль 5, на якому розміщують трубку 2 до упирання її крайок (у місці розрізу 3) у полиці 6. Після цього складену в такий спосіб поздовжню перегородку 1 разом із трубкою 2 вводять в кожух 7 1 UA 78514 U теплообмінника. Завдяки пружним властивостям трубки 2 її зовнішня поверхня щільно прилягає до внутрішньої поверхні кожуха 7. Демонтаж вузла з теплообмінника здійснюється у зворотному порядку. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ущільнювальний вузол поздовжньої перегородки кожухотрубного теплообмінника, що містить пружнодеформовний елемент, виконаний у вигляді трубки з поздовжнім прямолінійним розрізом, усередині якого розташовано розміщений на крайці поздовжньої перегородки фіксатор, який відрізняється тим, що фіксатор виконано у вигляді U-подібного профілю з відігнутими назовні полицями, при цьому западину U-подібного профілю виконано з можливістю охоплення нею крайки поздовжньої перегородки. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPacking unit of long partition of a shell-and-tube heat exchanger
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюУплотнительный узел продольной перегородки кожухотрубного теплообменника
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: F28F 9/22
Мітки: кожухотрубного, теплообмінника, поздовжньої, ущільнювальний, вузол, перегородки
