Пристрій для загальної франклінізації і аероіономагнітотерапії

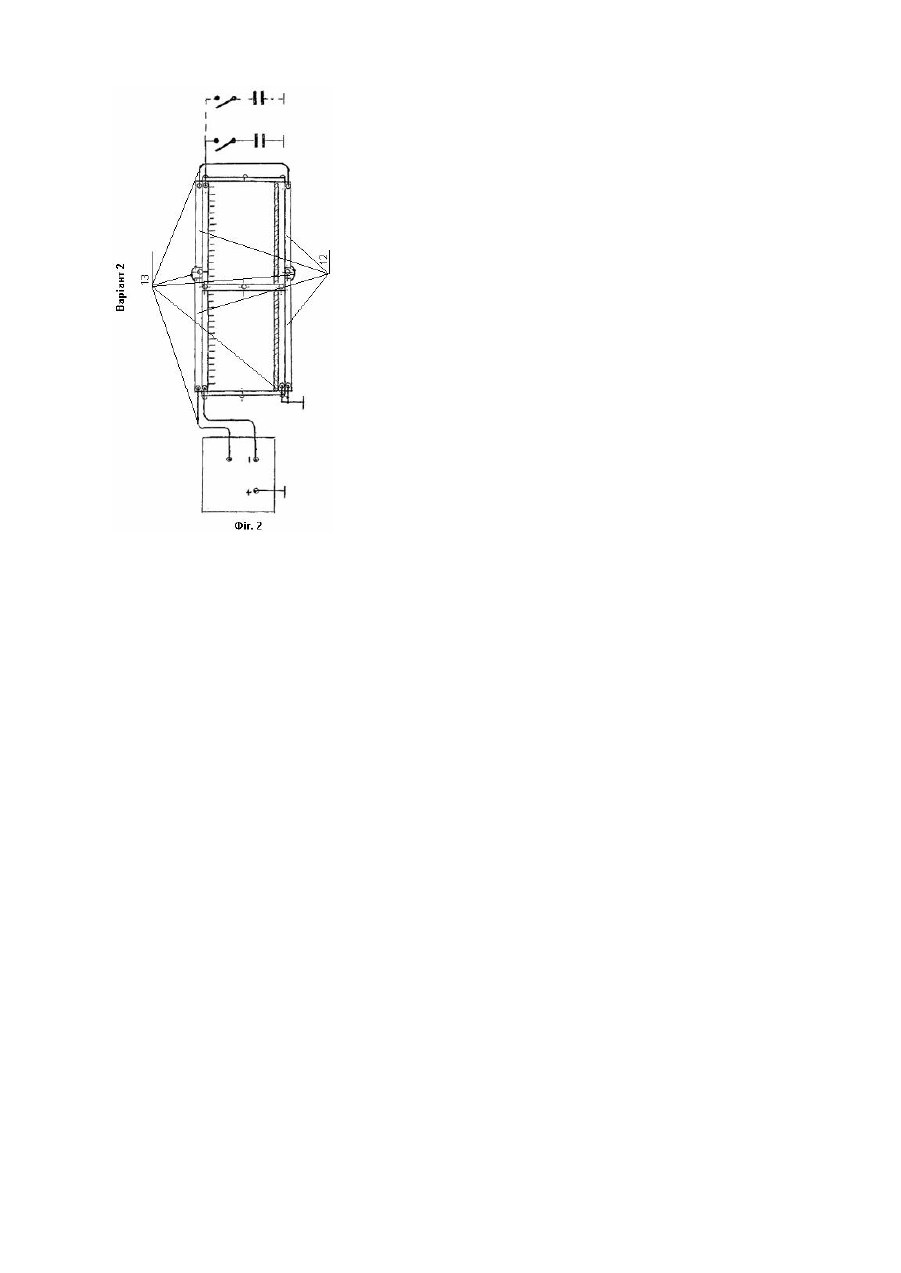

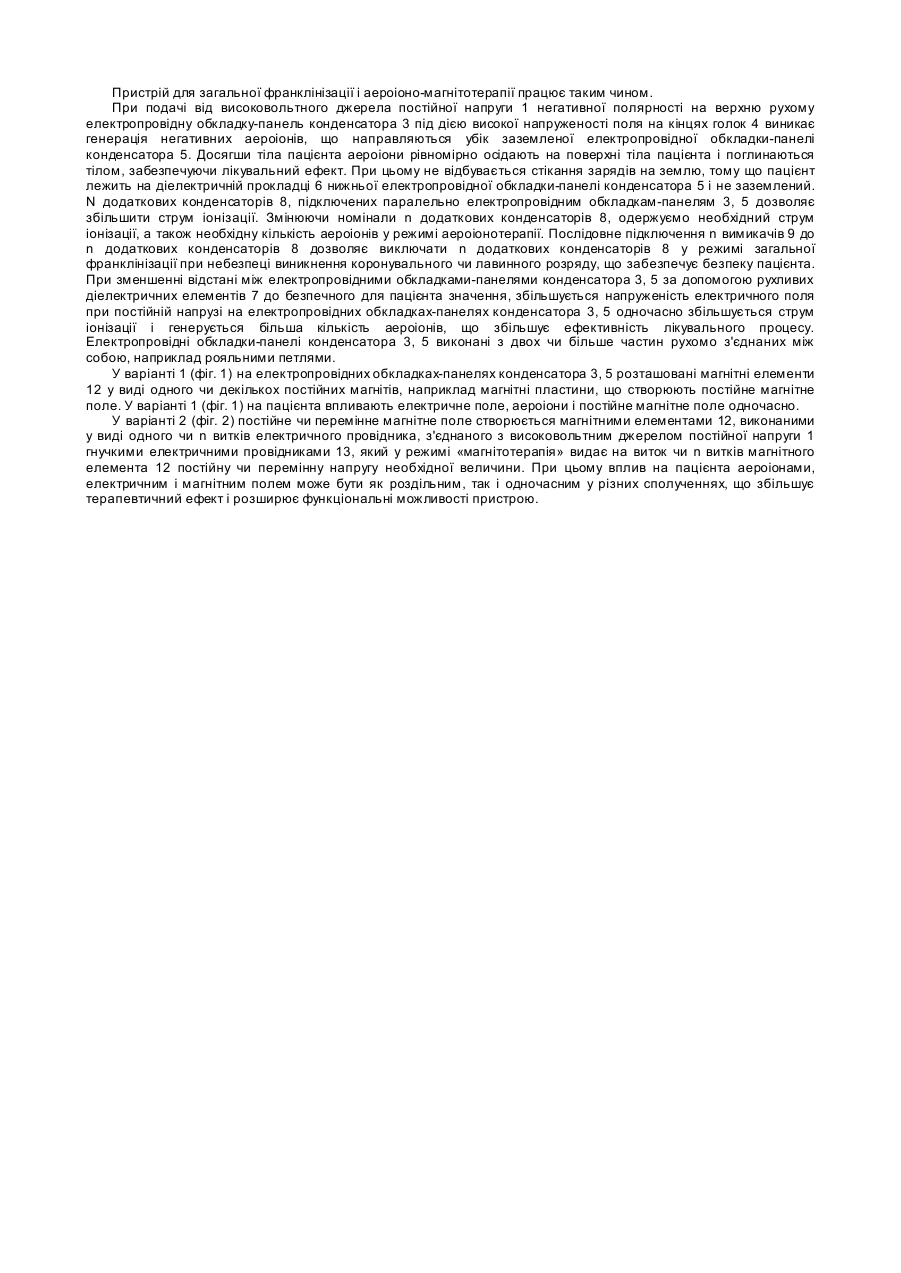

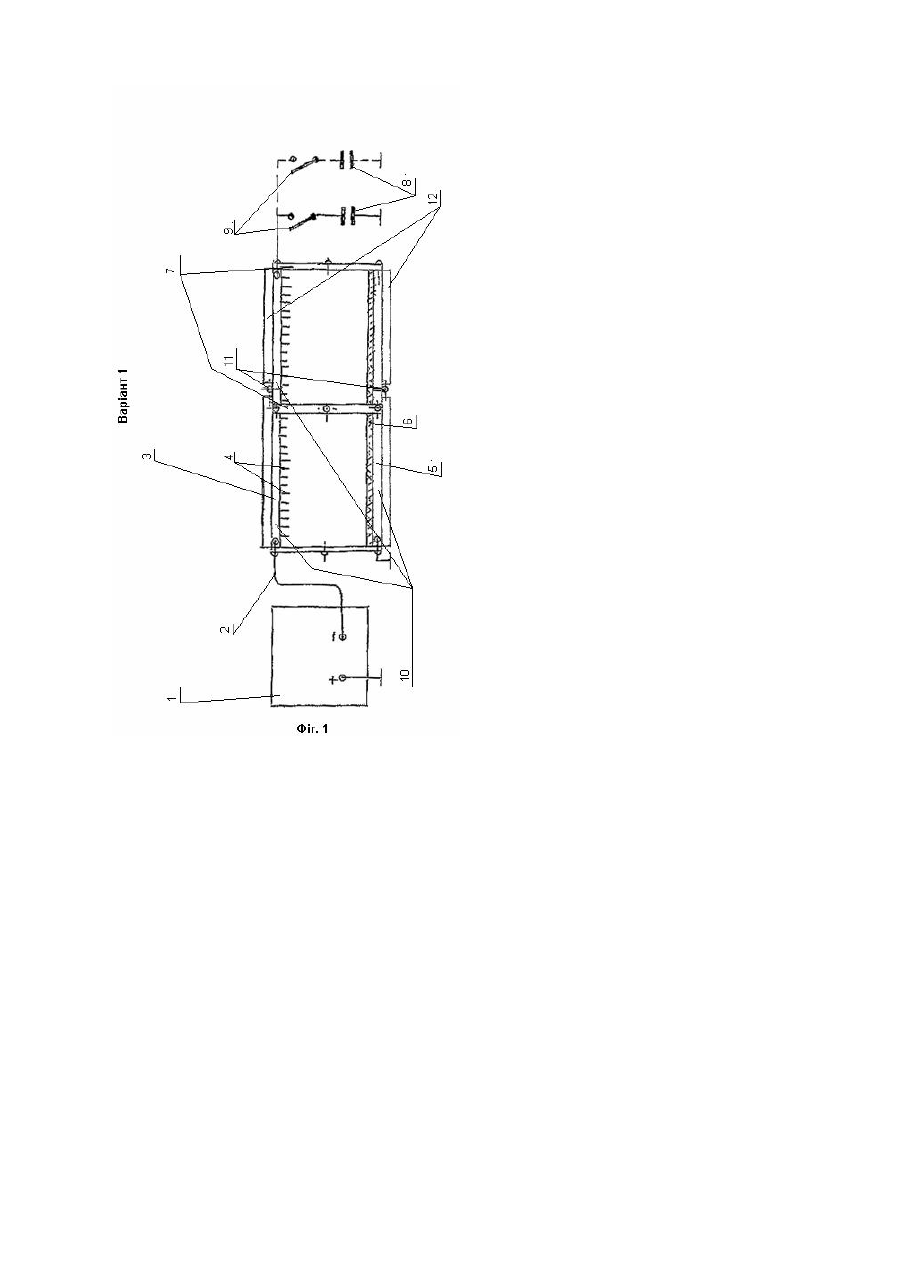

Винахід відноситься до пристроїв медичного призначення для фізіотерапевтичного лікування хворих, які страждають на нервові, застудні, запальні та інші захворювання. Пропонований пристрій використовує у якості лікувальних факторів одночасне, почергове чи в різних сполученнях вплив на організм пацієнта негативних аероіонів, постійного електричного поля високої напруженості, постійного чи перемінного магнітного поля. Відомий пристрій франклінізації АФ-3-1 ["Те хника и методика физиотерапевтических процедур". Справочник. З.С.Кулешова, В.Г.Ясногорский, О.И.Епифанов и др. Под ред. В.М.Боголюбова. М., «Медицина», 1983 г., стр. 202], до складу якого входять високовольтне джерело постійної напруги, шарнірний тримач, голчатий електрод і заземлена пластина. Суттєвими ознаками аналога і заявленого пристрою є наявність високовольтного джерела напруги, голчатого електрода і заземленої пластини. Недоліком аналога є: - наявність шарнірного тримача голчатого електрода, закріпленого в одній точці, що не дозволяє виконати голчатий електрод розмірами, що перекривають тіло пацієнта в положенні «лежачи»; - нерівномірна дія на тіло пацієнта; - при пониженні високої напруги, яка подається на голчатий електрод, кількість генерованих аєроіонів зменшується, а при підвищенні напруги -збільшується, але навіть при максимальній напрузі кількість генерованих аероіонів недостатня для лікування застудних захворювань і запальних процесів, що пов'язано з недоліками конструкції пристрою та положенням пацієнта. Найбільш близьким за технічною сутністю і результатом, що досягається є пристрій для загальної франклінізації і аероіонотерапії [Деклараційний патент України №65958А "Пристрій для загальної франклінізації і аероіонотерапії", М.кл. A61N 1/00; 1/10, 2004p.], що містить високовольтне джерело постійної напруги, до негативного полюсу якого високовольтним проводом підключена рухома електропровідна обкладка-панель конденсатора, що містить голки по всій поверхні. Нижня електропровідна обкладка-панель конденсатора, розміри якої збігаються з розмірами верхньої рухомої електропровідної обкладки-панелі конденсатора, заземлена і містить діелектричну прокладку, на якій лежить незаземлений пацієнт. Електропровідні обкладки панелі конденсатора мають розміри, що перекривають тіло пацієнта в положенні "лежачи". Пристрій також містить n додаткових конденсаторів, підключених паралельно електропровідним обкладкам-панелям конденсатора і n вимикачів, послідовно підключених до n додаткових конденсаторів. Електропровідні обкладки-панелі конденсатора складаються з двох чи більше. частин, рухомо з'єднаних між собою, наприклад, рояльними петлями. Недоліком прототипу є обмежені функціональні можливості пристрою. В основу винаходу поставлено задачу розширення функціональних можливостей пристрою шляхом додаткового введення магнітних елементів, розташованих на обох електропровідних обкладках-панелях конденсатора чи на одній з них. Поставлена задача досягається тим, що в пристрій для загальної франклінізації і аероіоно-магнітотерапії, що містить високовольтне джерело постійної напруги до негативного полюсу якого високовольтним проводом підключена верхня електропровідна обкладка-панель конденсатора, яка виконана рухомою і містить голки по всій поверхні, і має розміри, які перекривають тіло пацієнта в положенні «лежачи», нижню заземлену електропровідну обкладку-панель конденсатора, розміри якої збігаються з розмірами верхньої рухомої електропровідної обкладкипанелі конденсатора, що має діелектричну прокладку, на якій лежить незаземлений пацієнт, при цьому, електропровідні обкладки-панелі конденсатора закріплені між собою рухомими діелектричними елементами, виконані з двох чи більше частин, р ухомо з'єднаних між собою, наприклад, рояльними петлями, n додаткових конденсаторів, підключених паралельно електропровідним обкладкам-панелям конденсатора і n вимикачів, послідовно підключених до n додаткових конденсаторів, уведені магнітні елементи, розташовані на обох електропровідних обкладках-панелях конденсатора чи на одній з них. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічного результату полягає в такому. Завдяки тому, що введені магнітні елементи, розташовані на обох електропровідних обкладках-панелях конденсатора чи на одній з них, збільшився терапевтичний ефект і розширилися функціональні можливості пристрою. Пристрій, що заявляється, пояснюється кресленнями фіг. 1 і фіг. 2. На фіг. 1 (Варіант 1) представлений пристрій для загальної франклінізації і аероіоно-магнітотерапії, у якому магнітні елементи виконані у виді одного чи декількох постійних магнітів. На фіг. 2 (Варіант 2) магнітні елементи виконані у виді одного чи η витків електричного провідника. Пристрій для загальної франклінізації і аероіоно-магнітотерапії містить високовольтне джерело постійної напруги 1, що живиться від мережі, до негативного полюсу якого високовольтним проводом 2 підключена верхня рухома електропровідна обкладка-панель конденсатора 3, по всій поверхні якої розташовані голки 4, і яка перекриває тіло пацієнта в положенні "лежачи", нижню заземлену електропровідну обкладку-панель конденсатора 5, розміри якої збігаються з розмірами верхньої електропровідної обкладки-панелі конденсатора 3, що містить діелектричну прокладку 6, на якій лежить пацієнт, обидві електропровідні обкладки-панелі конденсатора 3 і 5 об'єднані між собою рухомими діелектричними елементами 7, що дозволяють змінювати відстань між електропровідними обкладками-панелями конденсатора 3, 5 до процедури, під час її чи після її, n додаткових конденсаторів 8, підключених паралельно електропровідним обкладкам-панелям конденсатора 3, 5 і послідовно підключених до n додаткових конденсаторів 8, n вимикачів 9. Електропровідні обкладки-панелі конденсатора 3, 5 виконані з двох чи більше частин 10 і рухомо з'єднані між собою, наприклад, рояльними петлями 11, на обох електропровідних обкладках-панелях конденсатора 3, 5 чи на одній з них розташовані магнітні елементи 12, виконані у виді однієї чи n магнітних пластин або одного чи n витків електричного провідника, з'єднаного з високовольтним джерелом постійної напруги 1 гнучкими електричними провідниками 13 який у режимі "магнітотерапія" видає на виток чи на η витків електричних провідників постійну чи перемінну напругу необхідної величини. Пристрій для загальної франклінізації і аероіоно-магнітотерапії працює таким чином. При подачі від високовольтного джерела постійної напруги 1 негативної полярності на верхню рухому електропровідну обкладку-панель конденсатора 3 під дією високої напруженості поля на кінцях голок 4 виникає генерація негативних аероіонів, що направляються убік заземленої електропровідної обкладки-панелі конденсатора 5. Досягши тіла пацієнта аероіони рівномірно осідають на поверхні тіла пацієнта і поглинаються тілом, забезпечуючи лікувальний ефект. При цьому не відбувається стікання зарядів на землю, тому що пацієнт лежить на діелектричній прокладці 6 нижньої електропровідної обкладки-панелі конденсатора 5 і не заземлений. N додаткових конденсаторів 8, підключених паралельно електропровідним обкладкам-панелям 3, 5 дозволяє збільшити струм іонізації. Змінюючи номінали n додаткових конденсаторів 8, одержуємо необхідний струм іонізації, а також необхідну кількість аероіонів у режимі аероіонотерапії. Послідовне підключення n вимикачів 9 до n додаткових конденсаторів 8 дозволяє виключати n додаткових конденсаторів 8 у режимі загальної франклінізації при небезпеці виникнення коронувального чи лавинного розряду, що забезпечує безпеку пацієнта. При зменшенні відстані між електропровідними обкладками-панелями конденсатора 3, 5 за допомогою рухливих діелектричних елементів 7 до безпечного для пацієнта значення, збільшується напруженість електричного поля при постійній напрузі на електропровідних обкладках-панелях конденсатора 3, 5 одночасно збільшується струм іонізації і генерується більша кількість аероіонів, що збільшує ефективність лікувального процесу. Електропровідні обкладки-панелі конденсатора 3, 5 виконані з двох чи більше частин рухомо з'єднаних між собою, наприклад рояльними петлями. У варіанті 1 (фіг. 1) на електропровідних обкладках-панелях конденсатора 3, 5 розташовані магнітні елементи 12 у виді одного чи декількох постійних магнітів, наприклад магнітні пластини, що створюють постійне магнітне поле. У варіанті 1 (фіг. 1) на пацієнта впливають електричне поле, аероіони і постійне магнітне поле одночасно. У варіанті 2 (фіг. 2) постійне чи перемінне магнітне поле створюється магнітними елементами 12, виконаними у виді одного чи n витків електричного провідника, з'єднаного з високовольтним джерелом постійної напруги 1 гнучкими електричними провідниками 13, який у режимі «магнітотерапія» видає на виток чи n витків магнітного елемента 12 постійну чи перемінну напругу необхідної величини. При цьому вплив на пацієнта аероіонами, електричним і магнітним полем може бути як роздільним, так і одночасним у різних сполученнях, що збільшує терапевтичний ефект і розширює функціональні можливості пристрою.
