Фрикційна передача

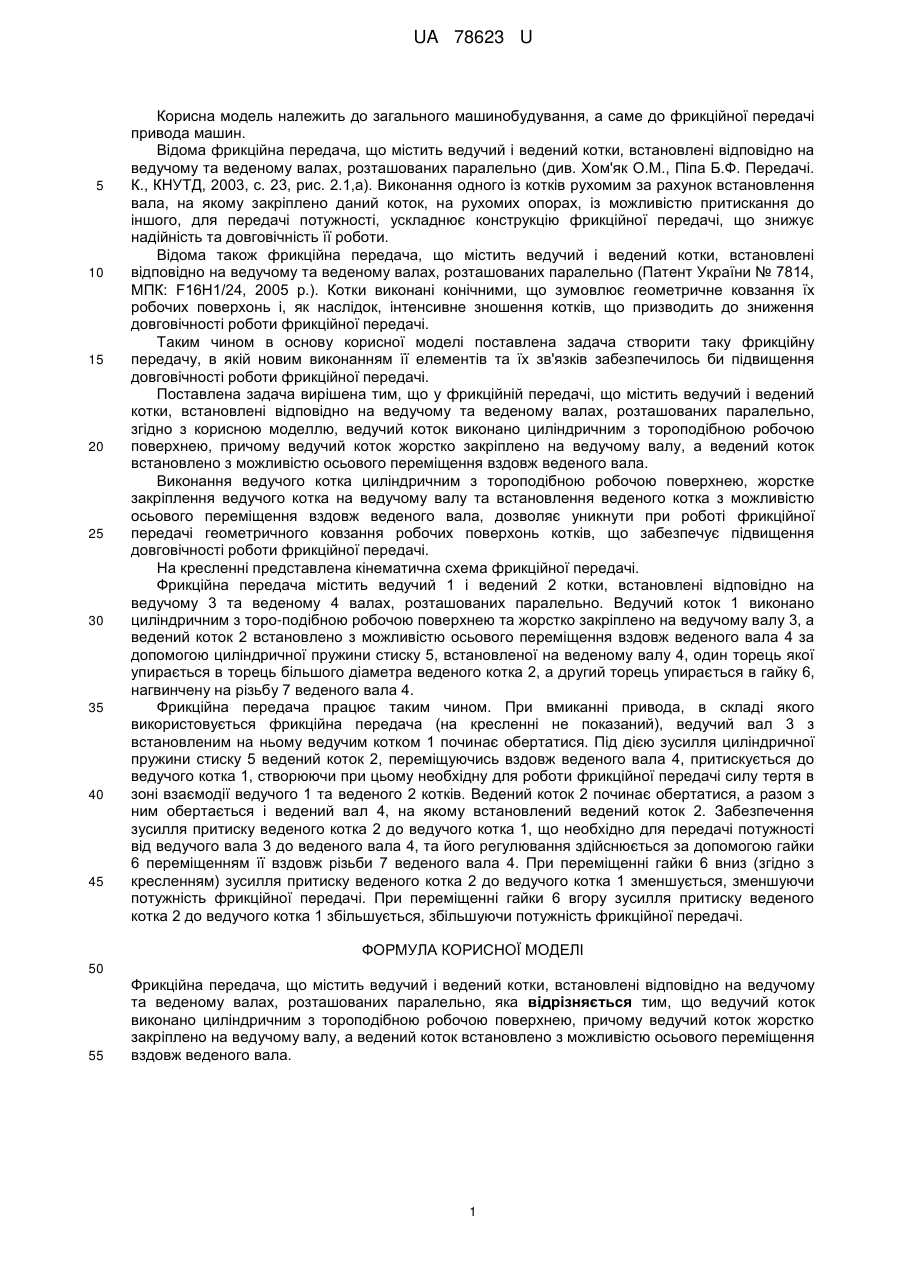

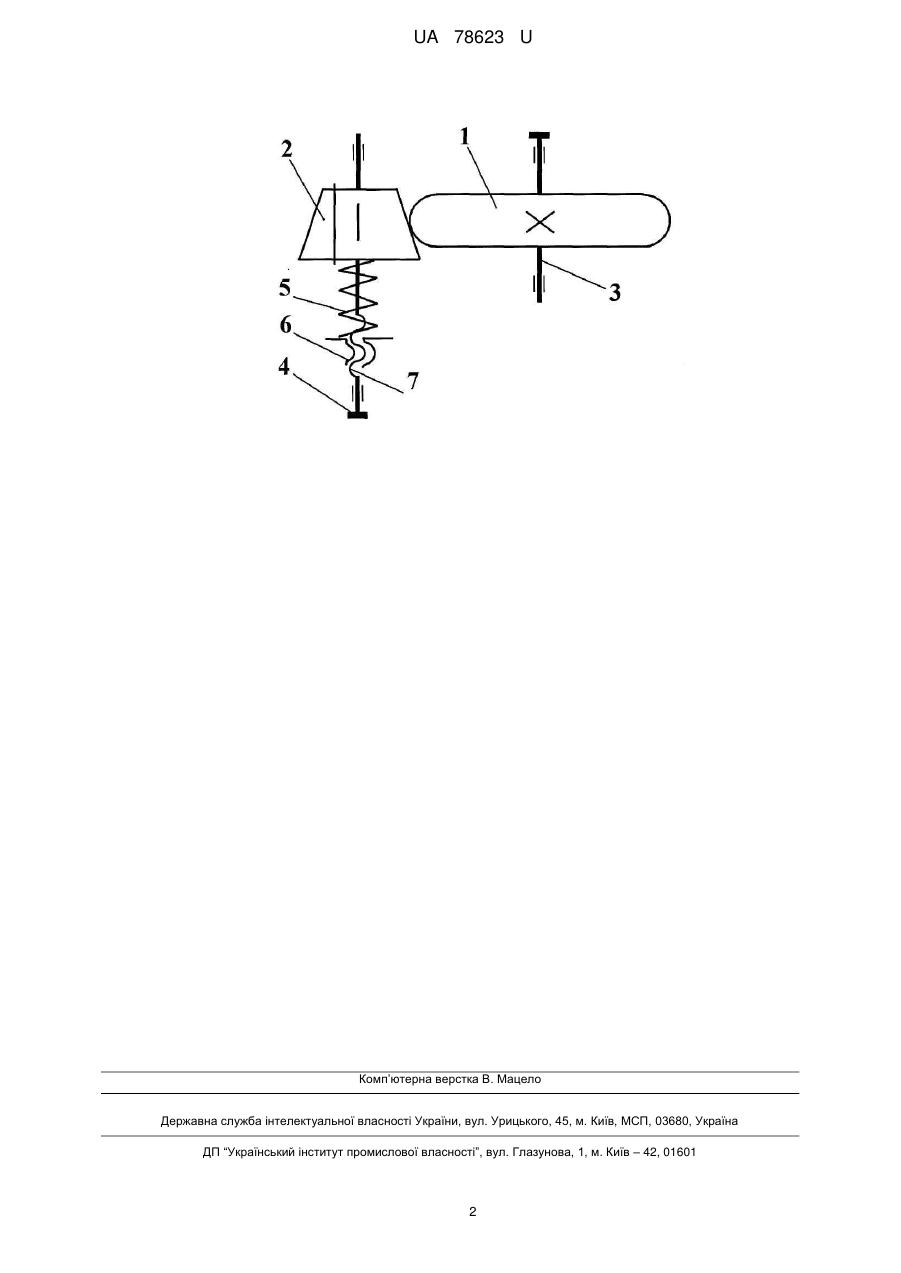

Реферат: UA 78623 U UA 78623 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до фрикційної передачі привода машин. Відома фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно (див. Хом'як О.М., Піпа Б.Ф. Передачі. К., КНУТД, 2003, с. 23, рис. 2.1,а). Виконання одного із котків рухомим за рахунок встановлення вала, на якому закріплено даний коток, на рухомих опорах, із можливістю притискання до іншого, для передачі потужності, ускладнює конструкцію фрикційної передачі, що знижує надійність та довговічність її роботи. Відома також фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно (Патент України № 7814, МПК: F16H1/24, 2005 p.). Котки виконані конічними, що зумовлює геометричне ковзання їх робочих поверхонь і, як наслідок, інтенсивне зношення котків, що призводить до зниження довговічності роботи фрикційної передачі. Таким чином в основу корисної моделі поставлена задача створити таку фрикційну передачу, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішена тим, що у фрикційній передачі, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, згідно з корисною моделлю, ведучий коток виконано циліндричним з тороподібною робочою поверхнею, причому ведучий коток жорстко закріплено на ведучому валу, а ведений коток встановлено з можливістю осьового переміщення вздовж веденого вала. Виконання ведучого котка циліндричним з тороподібною робочою поверхнею, жорстке закріплення ведучого котка на ведучому валу та встановлення веденого котка з можливістю осьового переміщення вздовж веденого вала, дозволяє уникнути при роботі фрикційної передачі геометричного ковзання робочих поверхонь котків, що забезпечує підвищення довговічності роботи фрикційної передачі. На кресленні представлена кінематична схема фрикційної передачі. Фрикційна передача містить ведучий 1 і ведений 2 котки, встановлені відповідно на ведучому 3 та веденому 4 валах, розташованих паралельно. Ведучий коток 1 виконано циліндричним з торо-подібною робочою поверхнею та жорстко закріплено на ведучому валу 3, а ведений коток 2 встановлено з можливістю осьового переміщення вздовж веденого вала 4 за допомогою циліндричної пружини стиску 5, встановленої на веденому валу 4, один торець якої упирається в торець більшого діаметра веденого котка 2, а другий торець упирається в гайку 6, нагвинчену на різьбу 7 веденого вала 4. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 3 з встановленим на ньому ведучим котком 1 починає обертатися. Під дією зусилля циліндричної пружини стиску 5 ведений коток 2, переміщуючись вздовж веденого вала 4, притискується до ведучого котка 1, створюючи при цьому необхідну для роботи фрикційної передачі силу тертя в зоні взаємодії ведучого 1 та веденого 2 котків. Ведений коток 2 починає обертатися, а разом з ним обертається і ведений вал 4, на якому встановлений ведений коток 2. Забезпечення зусилля притиску веденого котка 2 до ведучого котка 1, що необхідно для передачі потужності від ведучого вала 3 до веденого вала 4, та його регулювання здійснюється за допомогою гайки 6 переміщенням її вздовж різьби 7 веденого вала 4. При переміщенні гайки 6 вниз (згідно з кресленням) зусилля притиску веденого котка 2 до ведучого котка 1 зменшується, зменшуючи потужність фрикційної передачі. При переміщенні гайки 6 вгору зусилля притиску веденого котка 2 до ведучого котка 1 збільшується, збільшуючи потужність фрикційної передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, яка відрізняється тим, що ведучий коток виконано циліндричним з тороподібною робочою поверхнею, причому ведучий коток жорстко закріплено на ведучому валу, а ведений коток встановлено з можливістю осьового переміщення вздовж веденого вала. 1 UA 78623 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
