Шпонкове з’єднання

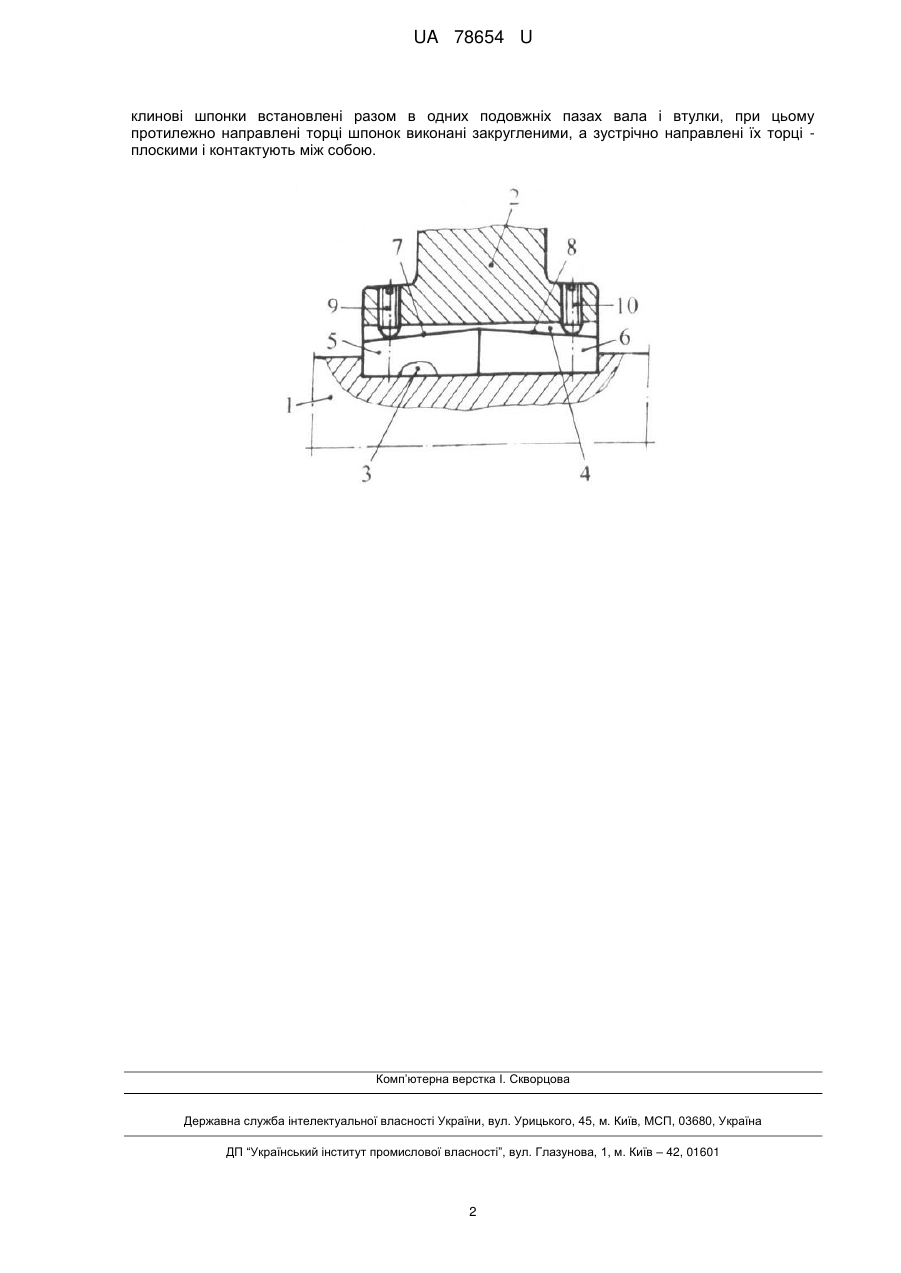

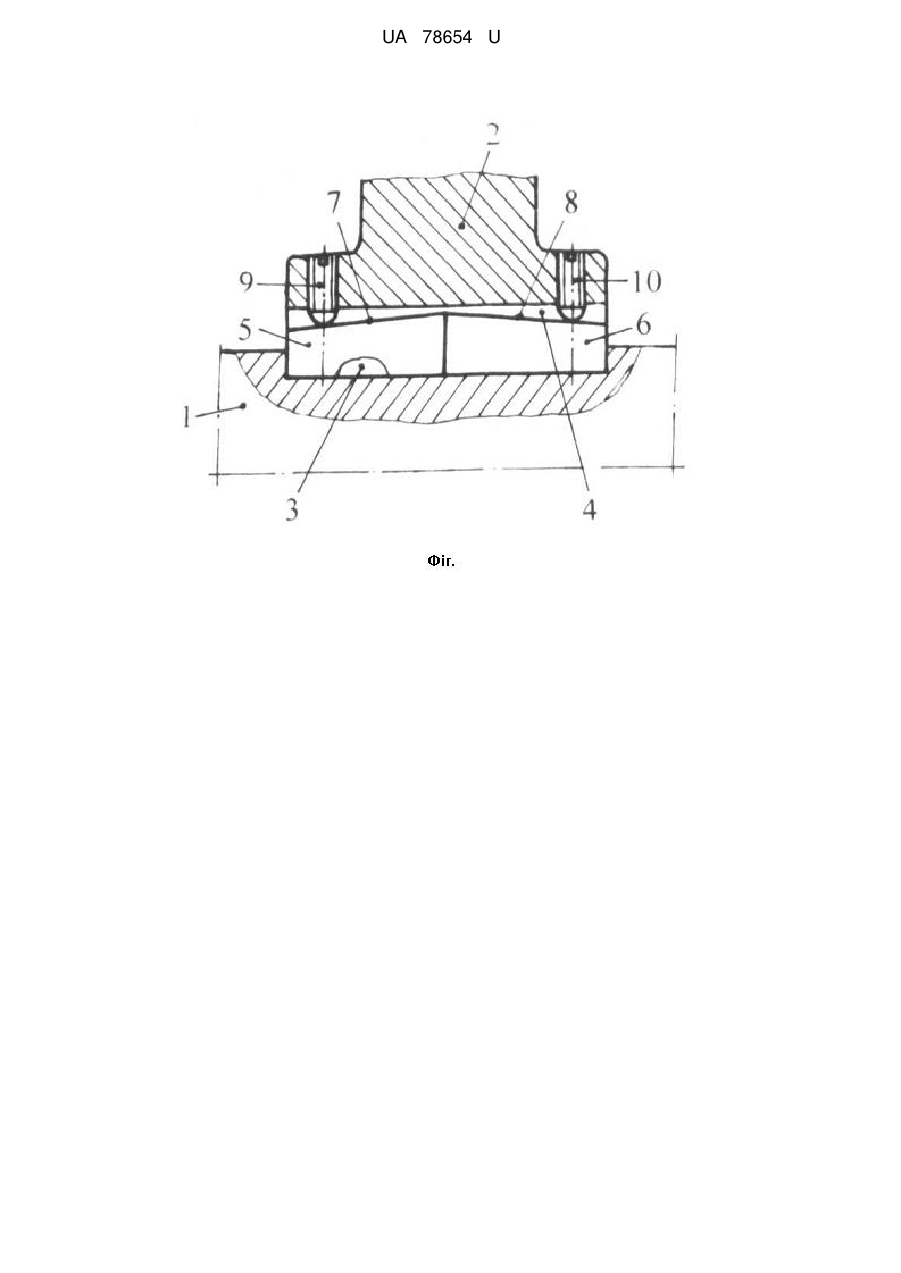

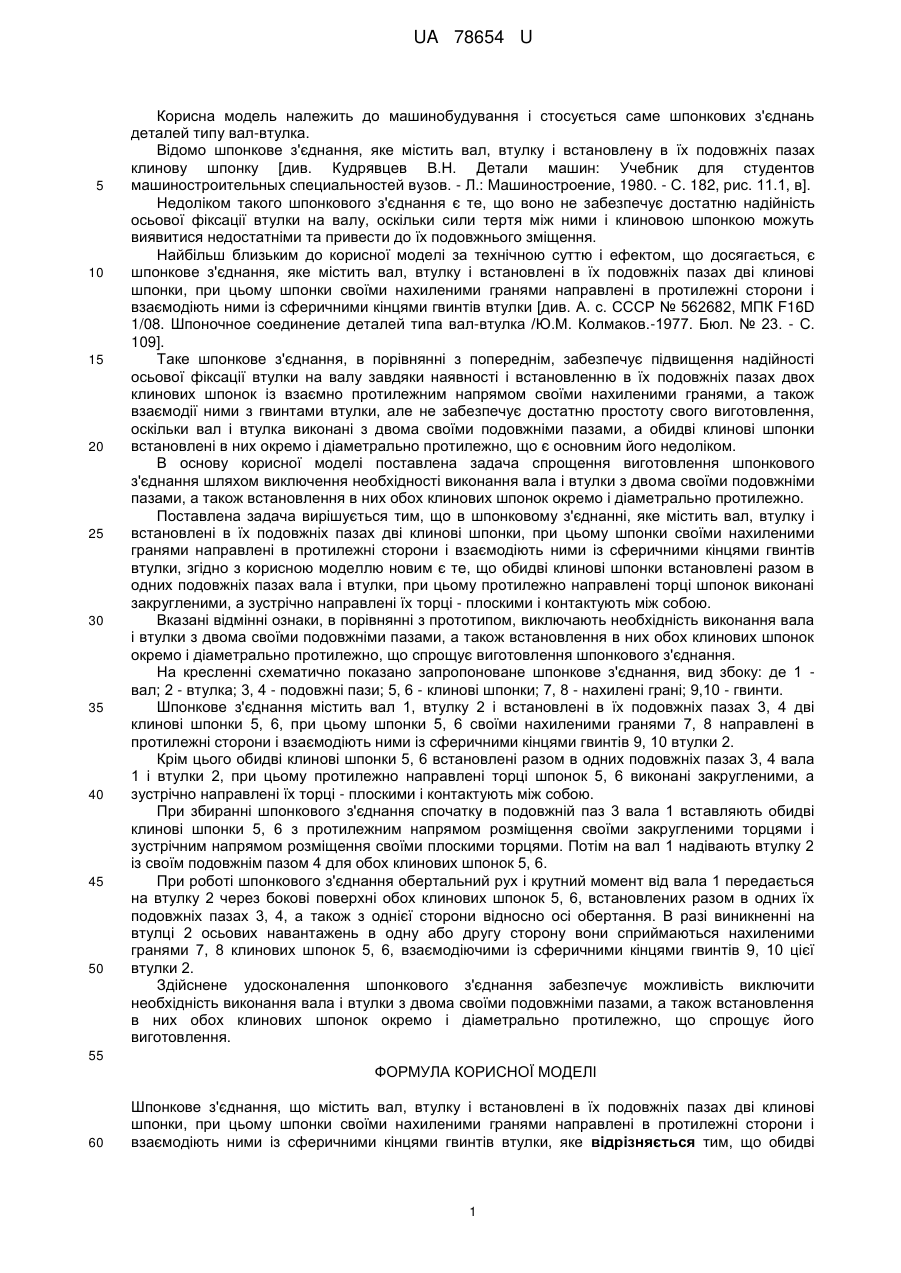

Реферат: Шпонкове з'єднання містить вал, втулку і встановлені в їх подовжніх пазах дві клинові шпонки, при цьому шпонки своїми нахиленими гранями направлені в протилежні сторони і взаємодіють ними із сферичними кінцями гвинтів втулки, причому обидві клинові шпонки встановлені разом в одних подовжніх пазах вала і втулки, при цьому протилежно направлені торці шпонок виконані закругленими, а зустрічно направлені їх торці - плоскими і контактують між собою. UA 78654 U (54) ШПОНКОВЕ З'ЄДНАННЯ UA 78654 U UA 78654 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування і стосується саме шпонкових з'єднань деталей типу вал-втулка. Відомо шпонкове з'єднання, яке містить вал, втулку і встановлену в їх подовжніх пазах клинову шпонку [див. Кудрявцев В.Н. Детали машин: Учебник для студентов машиностроительных специальностей вузов. - Л.: Машиностроение, 1980. - С. 182, рис. 11.1, в]. Недоліком такого шпонкового з'єднання є те, що воно не забезпечує достатню надійність осьової фіксації втулки на валу, оскільки сили тертя між ними і клиновою шпонкою можуть виявитися недостатніми та привести до їх подовжнього зміщення. Найбільш близьким до корисної моделі за технічною суттю і ефектом, що досягається, є шпонкове з'єднання, яке містить вал, втулку і встановлені в їх подовжніх пазах дві клинові шпонки, при цьому шпонки своїми нахиленими гранями направлені в протилежні сторони і взаємодіють ними із сферичними кінцями гвинтів втулки [див. А. с. СССР № 562682, МПК F16D 1/08. Шпоночное соединение деталей типа вал-втулка /Ю.М. Колмаков.-1977. Бюл. № 23. - С. 109]. Таке шпонкове з'єднання, в порівнянні з попереднім, забезпечує підвищення надійності осьової фіксації втулки на валу завдяки наявності і встановленню в їх подовжніх пазах двох клинових шпонок із взаємно протилежним напрямом своїми нахиленими гранями, а також взаємодії ними з гвинтами втулки, але не забезпечує достатню простоту свого виготовлення, оскільки вал і втулка виконані з двома своїми подовжніми пазами, а обидві клинові шпонки встановлені в них окремо і діаметрально протилежно, що є основним його недоліком. В основу корисної моделі поставлена задача спрощення виготовлення шпонкового з'єднання шляхом виключення необхідності виконання вала і втулки з двома своїми подовжніми пазами, а також встановлення в них обох клинових шпонок окремо і діаметрально протилежно. Поставлена задача вирішується тим, що в шпонковому з'єднанні, яке містить вал, втулку і встановлені в їх подовжніх пазах дві клинові шпонки, при цьому шпонки своїми нахиленими гранями направлені в протилежні сторони і взаємодіють ними із сферичними кінцями гвинтів втулки, згідно з корисною моделлю новим є те, що обидві клинові шпонки встановлені разом в одних подовжніх пазах вала і втулки, при цьому протилежно направлені торці шпонок виконані закругленими, а зустрічно направлені їх торці - плоскими і контактують між собою. Вказані відмінні ознаки, в порівнянні з прототипом, виключають необхідність виконання вала і втулки з двома своїми подовжніми пазами, а також встановлення в них обох клинових шпонок окремо і діаметрально протилежно, що спрощує виготовлення шпонкового з'єднання. На кресленні схематично показано запропоноване шпонкове з'єднання, вид збоку: де 1 вал; 2 - втулка; 3, 4 - подовжні пази; 5, 6 - клинові шпонки; 7, 8 - нахилені грані; 9,10 - гвинти. Шпонкове з'єднання містить вал 1, втулку 2 і встановлені в їх подовжніх пазах 3, 4 дві клинові шпонки 5, 6, при цьому шпонки 5, 6 своїми нахиленими гранями 7, 8 направлені в протилежні сторони і взаємодіють ними із сферичними кінцями гвинтів 9, 10 втулки 2. Крім цього обидві клинові шпонки 5, 6 встановлені разом в одних подовжніх пазах 3, 4 вала 1 і втулки 2, при цьому протилежно направлені торці шпонок 5, 6 виконані закругленими, а зустрічно направлені їх торці - плоскими і контактують між собою. При збиранні шпонкового з'єднання спочатку в подовжній паз 3 вала 1 вставляють обидві клинові шпонки 5, 6 з протилежним напрямом розміщення своїми закругленими торцями і зустрічним напрямом розміщення своїми плоскими торцями. Потім на вал 1 надівають втулку 2 із своїм подовжнім пазом 4 для обох клинових шпонок 5, 6. При роботі шпонкового з'єднання обертальний рух і крутний момент від вала 1 передається на втулку 2 через бокові поверхні обох клинових шпонок 5, 6, встановлених разом в одних їх подовжніх пазах 3, 4, а також з однієї сторони відносно осі обертання. В разі виникненні на втулці 2 осьових навантажень в одну або другу сторону вони сприймаються нахиленими гранями 7, 8 клинових шпонок 5, 6, взаємодіючими із сферичними кінцями гвинтів 9, 10 цієї втулки 2. Здійснене удосконалення шпонкового з'єднання забезпечує можливість виключити необхідність виконання вала і втулки з двома своїми подовжніми пазами, а також встановлення в них обох клинових шпонок окремо і діаметрально протилежно, що спрощує його виготовлення. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Шпонкове з'єднання, що містить вал, втулку і встановлені в їх подовжніх пазах дві клинові шпонки, при цьому шпонки своїми нахиленими гранями направлені в протилежні сторони і взаємодіють ними із сферичними кінцями гвинтів втулки, яке відрізняється тим, що обидві 1 UA 78654 U клинові шпонки встановлені разом в одних подовжніх пазах вала і втулки, при цьому протилежно направлені торці шпонок виконані закругленими, а зустрічно направлені їх торці плоскими і контактують між собою. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
