Шпонкове з’єднання

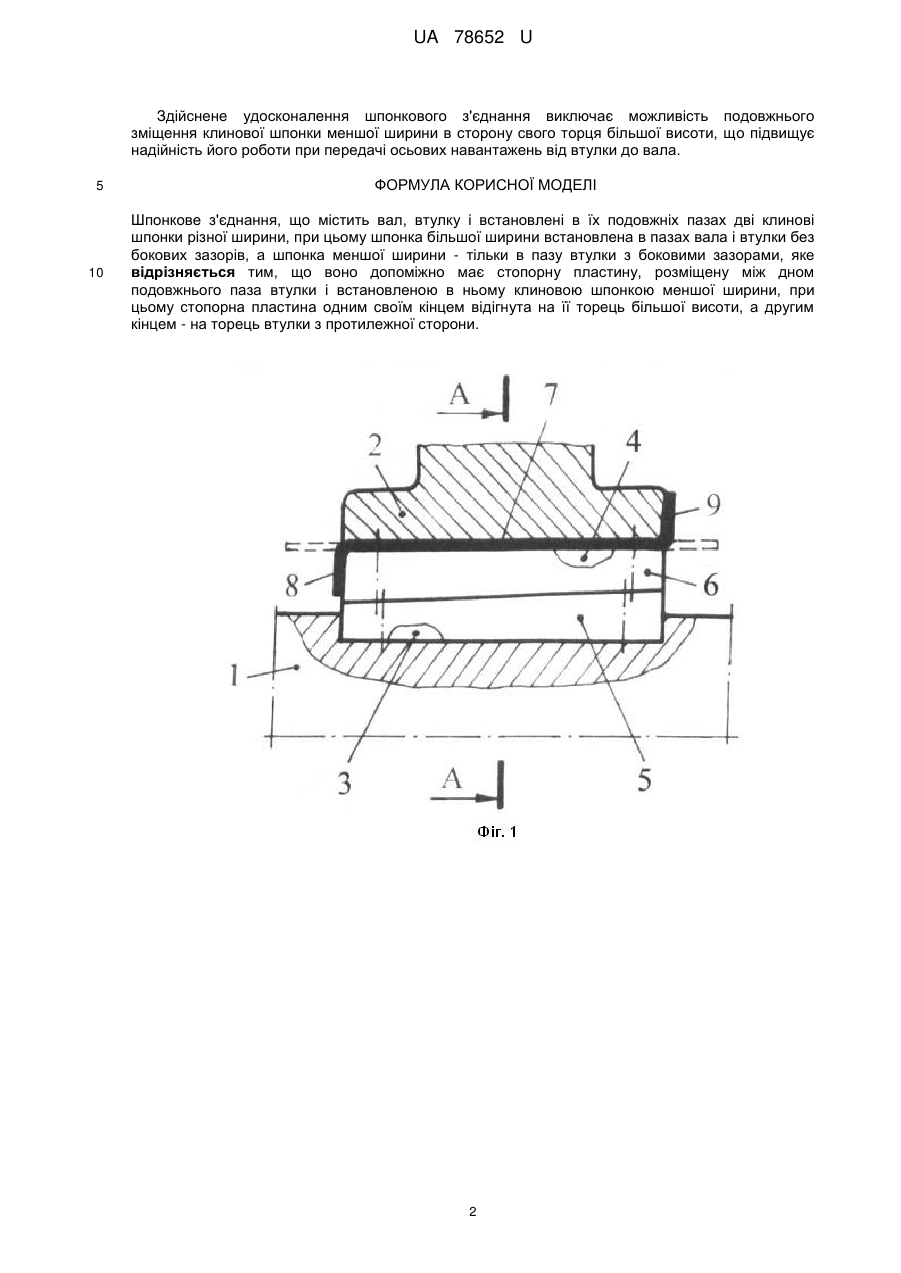

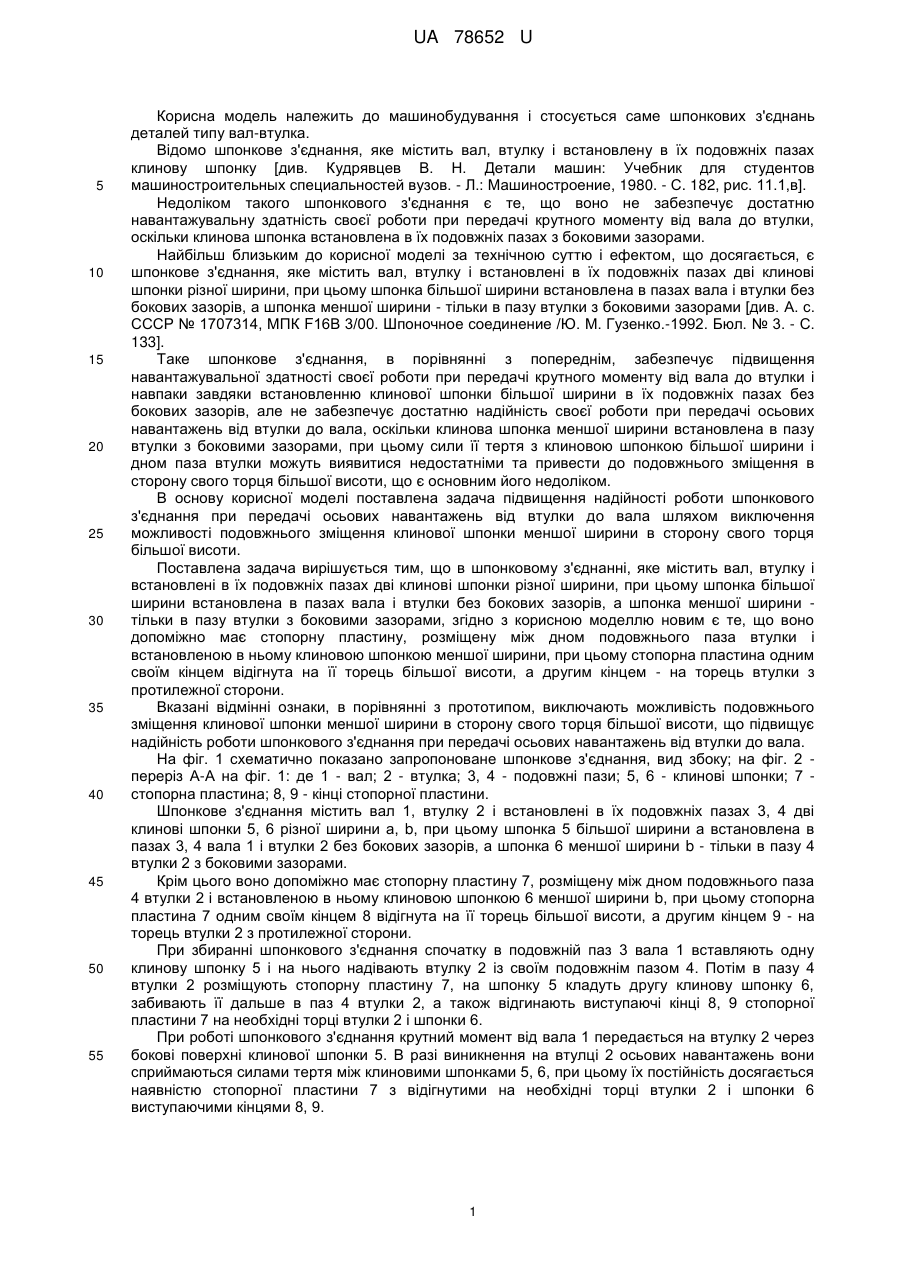

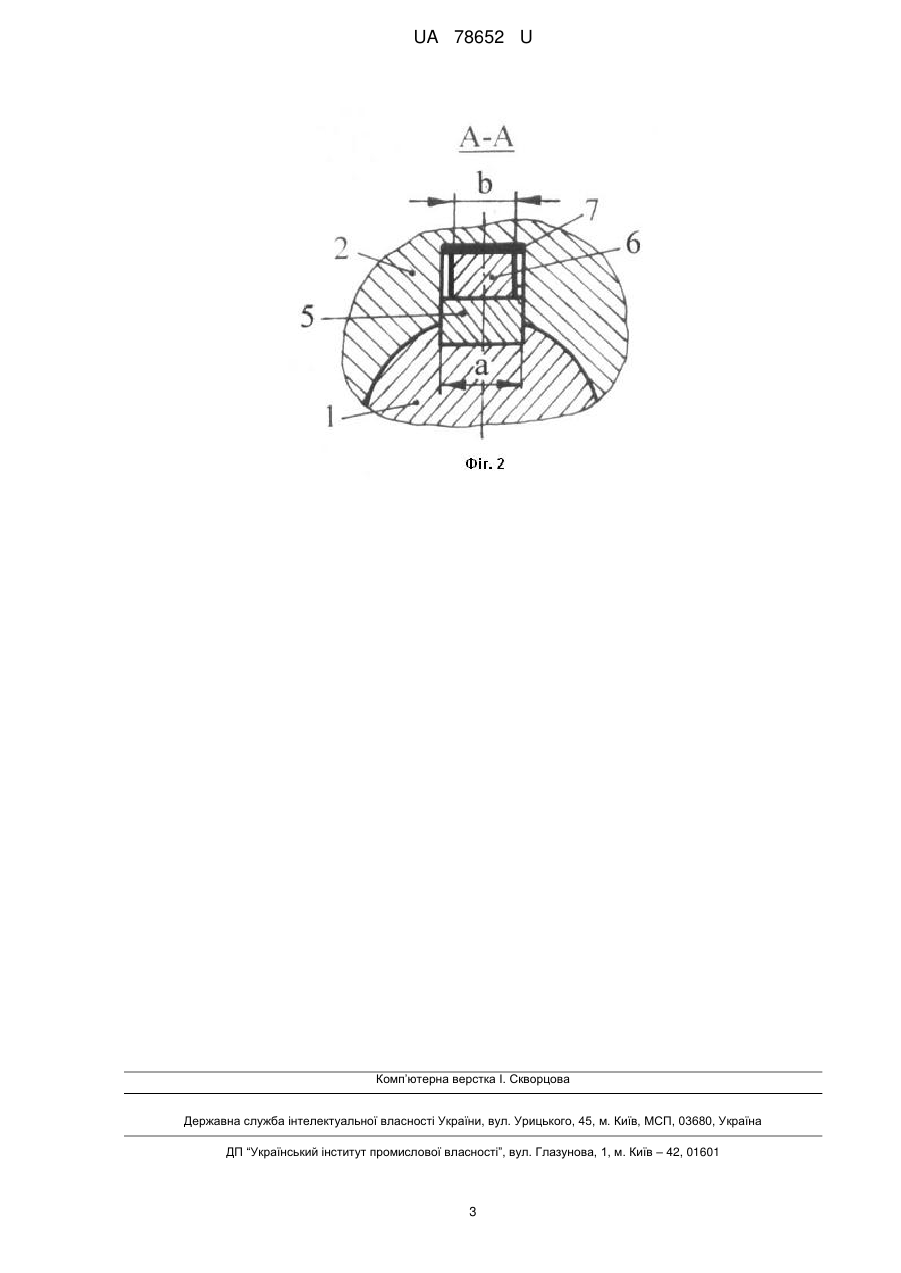

Реферат: Шпонкове з'єднання містить вал, втулку і встановлені в їх подовжніх пазах дві клинові шпонки різної ширини, при цьому шпонка більшої ширини встановлена в пазах вала і втулки без бокових зазорів, а шпонка меншої ширини - тільки в пазу втулки з боковими зазорами, причому воно допоміжно має стопорну пластину, розміщену між дном подовжнього паза втулки і встановленою в ньому клиновою шпонкою меншої ширини, при цьому стопорна пластина одним своїм кінцем відігнута на її торець більшої висоти, а другим кінцем - на торець втулки з протилежної сторони. UA 78652 U (54) ШПОНКОВЕ З'ЄДНАННЯ UA 78652 U UA 78652 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується саме шпонкових з'єднань деталей типу вал-втулка. Відомо шпонкове з'єднання, яке містить вал, втулку і встановлену в їх подовжніх пазах клинову шпонку [див. Кудрявцев В. Н. Детали машин: Учебник для студентов машиностроительных специальностей вузов. - Л.: Машиностроение, 1980. - С. 182, рис. 11.1,в]. Недоліком такого шпонкового з'єднання є те, що воно не забезпечує достатню навантажувальну здатність своєї роботи при передачі крутного моменту від вала до втулки, оскільки клинова шпонка встановлена в їх подовжніх пазах з боковими зазорами. Найбільш близьким до корисної моделі за технічною суттю і ефектом, що досягається, є шпонкове з'єднання, яке містить вал, втулку і встановлені в їх подовжніх пазах дві клинові шпонки різної ширини, при цьому шпонка більшої ширини встановлена в пазах вала і втулки без бокових зазорів, а шпонка меншої ширини - тільки в пазу втулки з боковими зазорами [див. А. с. СССР № 1707314, МПК F16В 3/00. Шпоночное соединение /Ю. М. Гузенко.-1992. Бюл. № 3. - С. 133]. Таке шпонкове з'єднання, в порівнянні з попереднім, забезпечує підвищення навантажувальної здатності своєї роботи при передачі крутного моменту від вала до втулки і навпаки завдяки встановленню клинової шпонки більшої ширини в їх подовжніх пазах без бокових зазорів, але не забезпечує достатню надійність своєї роботи при передачі осьових навантажень від втулки до вала, оскільки клинова шпонка меншої ширини встановлена в пазу втулки з боковими зазорами, при цьому сили її тертя з клиновою шпонкою більшої ширини і дном паза втулки можуть виявитися недостатніми та привести до подовжнього зміщення в сторону свого торця більшої висоти, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення надійності роботи шпонкового з'єднання при передачі осьових навантажень від втулки до вала шляхом виключення можливості подовжнього зміщення клинової шпонки меншої ширини в сторону свого торця більшої висоти. Поставлена задача вирішується тим, що в шпонковому з'єднанні, яке містить вал, втулку і встановлені в їх подовжніх пазах дві клинові шпонки різної ширини, при цьому шпонка більшої ширини встановлена в пазах вала і втулки без бокових зазорів, а шпонка меншої ширини тільки в пазу втулки з боковими зазорами, згідно з корисною моделлю новим є те, що воно допоміжно має стопорну пластину, розміщену між дном подовжнього паза втулки і встановленою в ньому клиновою шпонкою меншої ширини, при цьому стопорна пластина одним своїм кінцем відігнута на її торець більшої висоти, а другим кінцем - на торець втулки з протилежної сторони. Вказані відмінні ознаки, в порівнянні з прототипом, виключають можливість подовжнього зміщення клинової шпонки меншої ширини в сторону свого торця більшої висоти, що підвищує надійність роботи шпонкового з'єднання при передачі осьових навантажень від втулки до вала. На фіг. 1 схематично показано запропоноване шпонкове з'єднання, вид збоку; на фіг. 2 переріз А-А на фіг. 1: де 1 - вал; 2 - втулка; 3, 4 - подовжні пази; 5, 6 - клинові шпонки; 7 стопорна пластина; 8, 9 - кінці стопорної пластини. Шпонкове з'єднання містить вал 1, втулку 2 і встановлені в їх подовжніх пазах 3, 4 дві клинові шпонки 5, 6 різної ширини а, b, при цьому шпонка 5 більшої ширини а встановлена в пазах 3, 4 вала 1 і втулки 2 без бокових зазорів, а шпонка 6 меншої ширини b - тільки в пазу 4 втулки 2 з боковими зазорами. Крім цього воно допоміжно має стопорну пластину 7, розміщену між дном подовжнього паза 4 втулки 2 і встановленою в ньому клиновою шпонкою 6 меншої ширини b, при цьому стопорна пластина 7 одним своїм кінцем 8 відігнута на її торець більшої висоти, а другим кінцем 9 - на торець втулки 2 з протилежної сторони. При збиранні шпонкового з'єднання спочатку в подовжній паз 3 вала 1 вставляють одну клинову шпонку 5 і на нього надівають втулку 2 із своїм подовжнім пазом 4. Потім в пазу 4 втулки 2 розміщують стопорну пластину 7, на шпонку 5 кладуть другу клинову шпонку 6, забивають її дальше в паз 4 втулки 2, а також відгинають виступаючі кінці 8, 9 стопорної пластини 7 на необхідні торці втулки 2 і шпонки 6. При роботі шпонкового з'єднання крутний момент від вала 1 передається на втулку 2 через бокові поверхні клинової шпонки 5. В разі виникнення на втулці 2 осьових навантажень вони сприймаються силами тертя між клиновими шпонками 5, 6, при цьому їх постійність досягається наявністю стопорної пластини 7 з відігнутими на необхідні торці втулки 2 і шпонки 6 виступаючими кінцями 8, 9. 1 UA 78652 U Здійснене удосконалення шпонкового з'єднання виключає можливість подовжнього зміщення клинової шпонки меншої ширини в сторону свого торця більшої висоти, що підвищує надійність його роботи при передачі осьових навантажень від втулки до вала. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Шпонкове з'єднання, що містить вал, втулку і встановлені в їх подовжніх пазах дві клинові шпонки різної ширини, при цьому шпонка більшої ширини встановлена в пазах вала і втулки без бокових зазорів, а шпонка меншої ширини - тільки в пазу втулки з боковими зазорами, яке відрізняється тим, що воно допоміжно має стопорну пластину, розміщену між дном подовжнього паза втулки і встановленою в ньому клиновою шпонкою меншої ширини, при цьому стопорна пластина одним своїм кінцем відігнута на її торець більшої висоти, а другим кінцем - на торець втулки з протилежної сторони. 2 UA 78652 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
