Валок валкових машин
Номер патенту: 78653
Опубліковано: 25.03.2013
Автори: Пономаренко Олександр Петрович, Мікульонок Ігор Олегович
Формула / Реферат

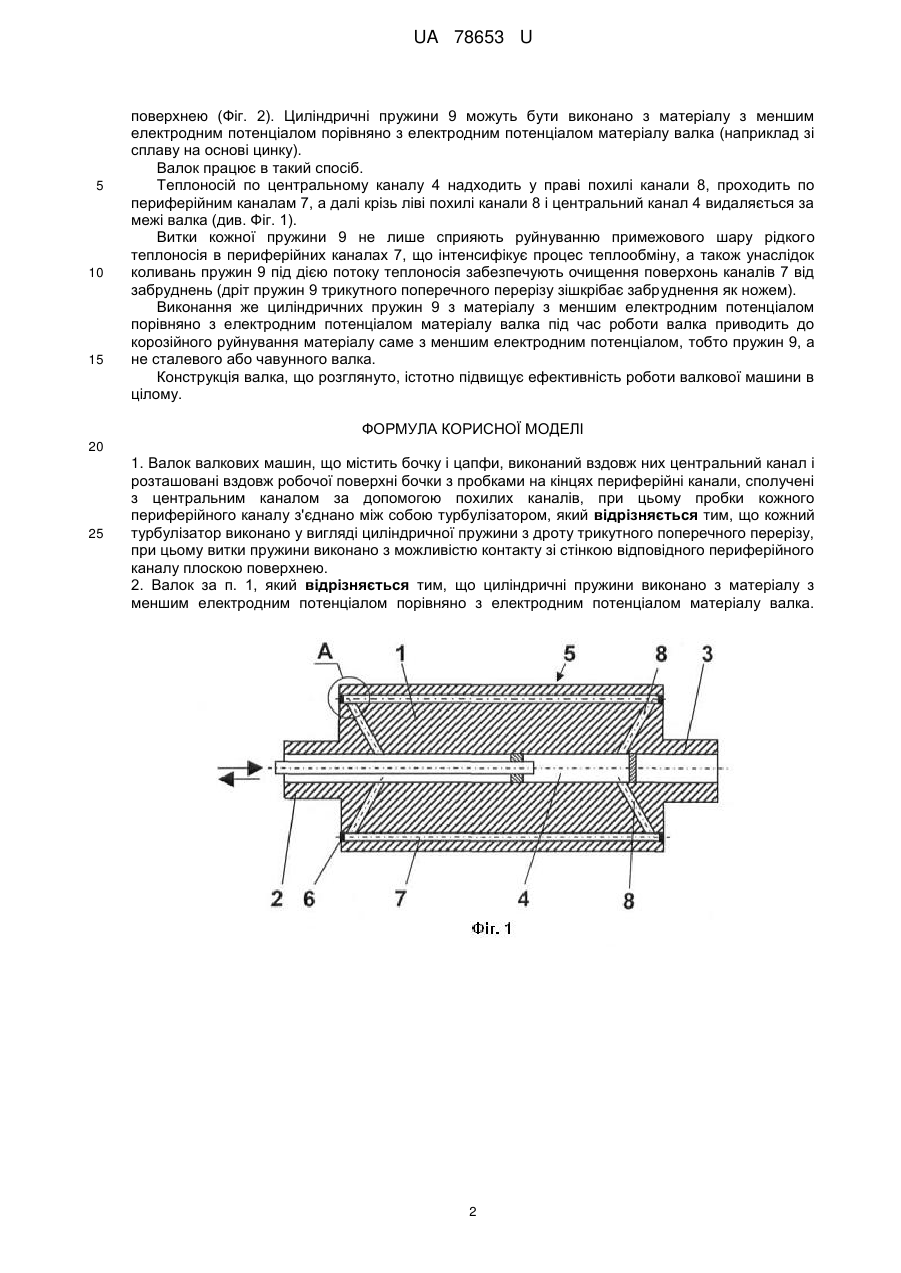

1. Валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки з пробками на кінцях периферійні канали, сполучені з центральним каналом за допомогою похилих каналів, при цьому пробки кожного периферійного каналу з'єднано між собою турбулізатором, який відрізняється тим, що кожний турбулізатор виконано у вигляді циліндричної пружини з дроту трикутного поперечного перерізу, при цьому витки пружини виконано з можливістю контакту зі стінкою відповідного периферійного каналу плоскою поверхнею.
2. Валок за п. 1, який відрізняється тим, що циліндричні пружини виконано з матеріалу з меншим електродним потенціалом порівняно з електродним потенціалом матеріалу валка.
Текст

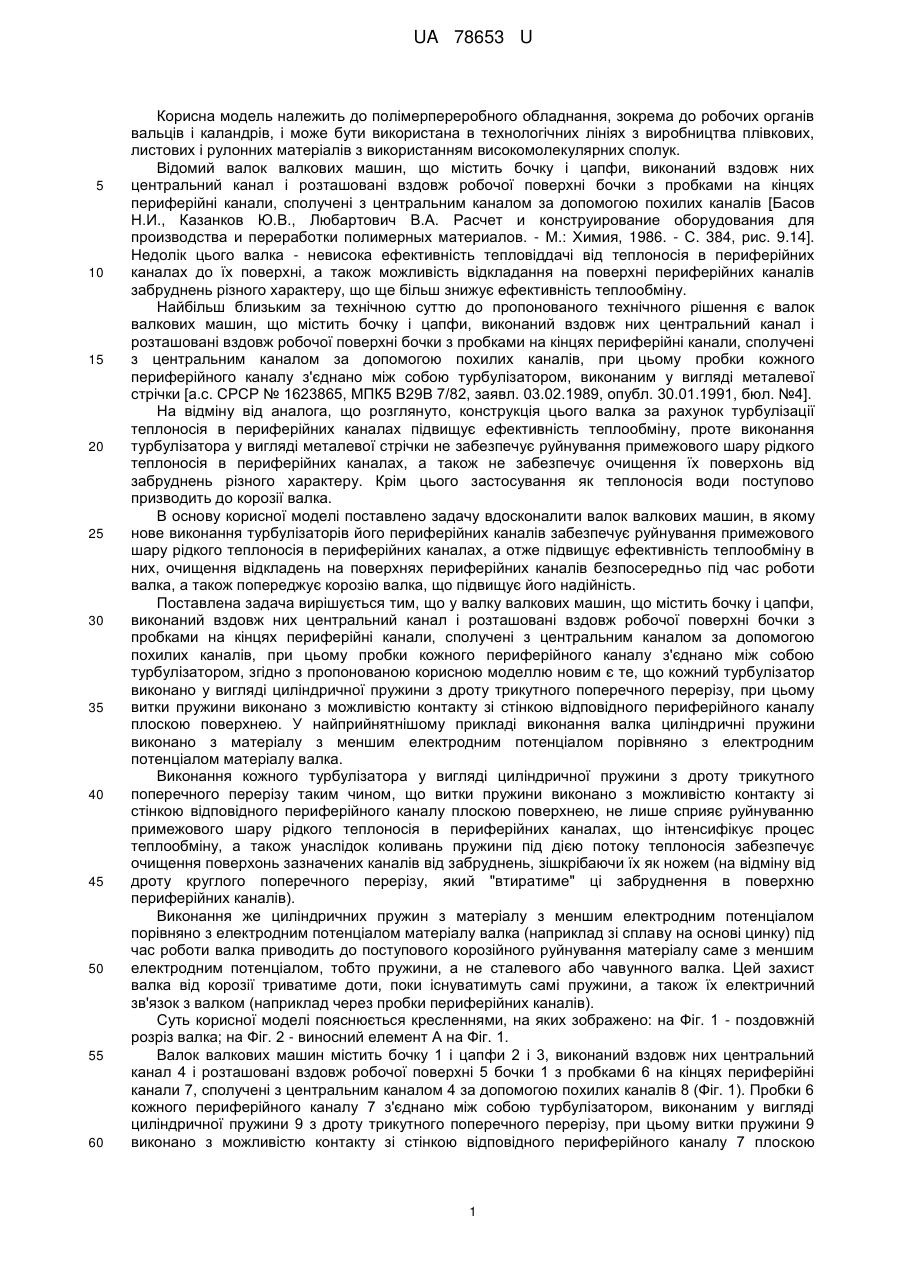

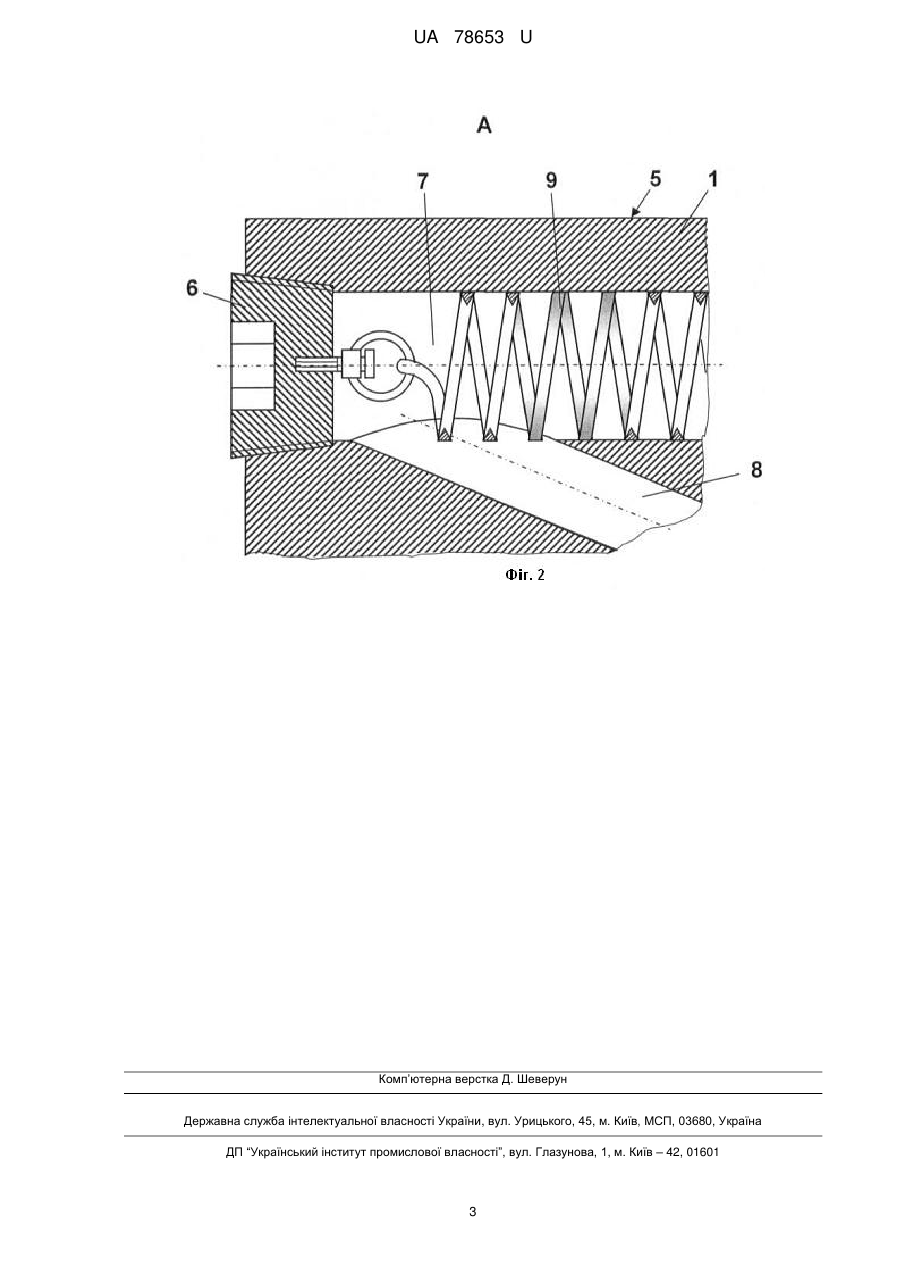

Реферат: Валок валкових машин містить бочку і цапфи, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки з пробками на кінцях периферійні канали, сполучені з центральним каналом за допомогою похилих каналів, при цьому пробки кожного периферійного каналу з'єднано між собою турбулізатором, причому кожний турбулізатор виконано у вигляді циліндричної пружини з дроту трикутного поперечного перерізу, при цьому витки пружини виконано з можливістю контакту зі стінкою відповідного периферійного каналу плоскою поверхнею. UA 78653 U (54) ВАЛОК ВАЛКОВИХ МАШИН UA 78653 U UA 78653 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до полімерпереробного обладнання, зокрема до робочих органів вальців і каландрів, і може бути використана в технологічних лініях з виробництва плівкових, листових і рулонних матеріалів з використанням високомолекулярних сполук. Відомий валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки з пробками на кінцях периферійні канали, сполучені з центральним каналом за допомогою похилих каналів [Басов Н.И., Казанков Ю.В., Любартович В.А. Расчет и конструирование оборудования для производства и переработки полимерных материалов. - М.: Химия, 1986. - С. 384, рис. 9.14]. Недолік цього валка - невисока ефективність тепловіддачі від теплоносія в периферійних каналах до їх поверхні, а також можливість відкладання на поверхні периферійних каналів забруднень різного характеру, що ще більш знижує ефективність теплообміну. Найбільш близьким за технічною суттю до пропонованого технічного рішення є валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки з пробками на кінцях периферійні канали, сполучені з центральним каналом за допомогою похилих каналів, при цьому пробки кожного периферійного каналу з'єднано між собою турбулізатором, виконаним у вигляді металевої стрічки [а.с. СРСР № 1623865, МПК5 В29В 7/82, заявл. 03.02.1989, опубл. 30.01.1991, бюл. №4]. На відміну від аналога, що розглянуто, конструкція цього валка за рахунок турбулізації теплоносія в периферійних каналах підвищує ефективність теплообміну, проте виконання турбулізатора у вигляді металевої стрічки не забезпечує руйнування примежового шару рідкого теплоносія в периферійних каналах, а також не забезпечує очищення їх поверхонь від забруднень різного характеру. Крім цього застосування як теплоносія води поступово призводить до корозії валка. В основу корисної моделі поставлено задачу вдосконалити валок валкових машин, в якому нове виконання турбулізаторів його периферійних каналів забезпечує руйнування примежового шару рідкого теплоносія в периферійних каналах, а отже підвищує ефективність теплообміну в них, очищення відкладень на поверхнях периферійних каналів безпосередньо під час роботи валка, а також попереджує корозію валка, що підвищує його надійність. Поставлена задача вирішується тим, що у валку валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки з пробками на кінцях периферійні канали, сполучені з центральним каналом за допомогою похилих каналів, при цьому пробки кожного периферійного каналу з'єднано між собою турбулізатором, згідно з пропонованою корисною моделлю новим є те, що кожний турбулізатор виконано у вигляді циліндричної пружини з дроту трикутного поперечного перерізу, при цьому витки пружини виконано з можливістю контакту зі стінкою відповідного периферійного каналу плоскою поверхнею. У найприйнятнішому прикладі виконання валка циліндричні пружини виконано з матеріалу з меншим електродним потенціалом порівняно з електродним потенціалом матеріалу валка. Виконання кожного турбулізатора у вигляді циліндричної пружини з дроту трикутного поперечного перерізу таким чином, що витки пружини виконано з можливістю контакту зі стінкою відповідного периферійного каналу плоскою поверхнею, не лише сприяє руйнуванню примежового шару рідкого теплоносія в периферійних каналах, що інтенсифікує процес теплообміну, а також унаслідок коливань пружини під дією потоку теплоносія забезпечує очищення поверхонь зазначених каналів від забруднень, зішкрібаючи їх як ножем (на відміну від дроту круглого поперечного перерізу, який "втиратиме" ці забруднення в поверхню периферійних каналів). Виконання же циліндричних пружин з матеріалу з меншим електродним потенціалом порівняно з електродним потенціалом матеріалу валка (наприклад зі сплаву на основі цинку) під час роботи валка приводить до поступового корозійного руйнування матеріалу саме з меншим електродним потенціалом, тобто пружини, а не сталевого або чавунного валка. Цей захист валка від корозії триватиме доти, поки існуватимуть самі пружини, а також їх електричний зв'язок з валком (наприклад через пробки периферійних каналів). Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз валка; на Фіг. 2 - виносний елемент А на Фіг. 1. Валок валкових машин містить бочку 1 і цапфи 2 і 3, виконаний вздовж них центральний канал 4 і розташовані вздовж робочої поверхні 5 бочки 1 з пробками 6 на кінцях периферійні канали 7, сполучені з центральним каналом 4 за допомогою похилих каналів 8 (Фіг. 1). Пробки 6 кожного периферійного каналу 7 з'єднано між собою турбулізатором, виконаним у вигляді циліндричної пружини 9 з дроту трикутного поперечного перерізу, при цьому витки пружини 9 виконано з можливістю контакту зі стінкою відповідного периферійного каналу 7 плоскою 1 UA 78653 U 5 10 15 поверхнею (Фіг. 2). Циліндричні пружини 9 можуть бути виконано з матеріалу з меншим електродним потенціалом порівняно з електродним потенціалом матеріалу валка (наприклад зі сплаву на основі цинку). Валок працює в такий спосіб. Теплоносій по центральному каналу 4 надходить у праві похилі канали 8, проходить по периферійним каналам 7, а далі крізь ліві похилі канали 8 і центральний канал 4 видаляється за межі валка (див. Фіг. 1). Витки кожної пружини 9 не лише сприяють руйнуванню примежового шару рідкого теплоносія в периферійних каналах 7, що інтенсифікує процес теплообміну, а також унаслідок коливань пружин 9 під дією потоку теплоносія забезпечують очищення поверхонь каналів 7 від забруднень (дріт пружин 9 трикутного поперечного перерізу зішкрібає забруднення як ножем). Виконання же циліндричних пружин 9 з матеріалу з меншим електродним потенціалом порівняно з електродним потенціалом матеріалу валка під час роботи валка приводить до корозійного руйнування матеріалу саме з меншим електродним потенціалом, тобто пружин 9, а не сталевого або чавунного валка. Конструкція валка, що розглянуто, істотно підвищує ефективність роботи валкової машини в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки з пробками на кінцях периферійні канали, сполучені з центральним каналом за допомогою похилих каналів, при цьому пробки кожного периферійного каналу з'єднано між собою турбулізатором, який відрізняється тим, що кожний турбулізатор виконано у вигляді циліндричної пружини з дроту трикутного поперечного перерізу, при цьому витки пружини виконано з можливістю контакту зі стінкою відповідного периферійного каналу плоскою поверхнею. 2. Валок за п. 1, який відрізняється тим, що циліндричні пружини виконано з матеріалу з меншим електродним потенціалом порівняно з електродним потенціалом матеріалу валка. 2 UA 78653 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюRoll of roll machines
Автори англійськоюMikulionok Ihor Olehovych, Ponomarenko Oleksandr Petrovych
Назва патенту російськоюВалок валковых машин
Автори російськоюМикуленок Игорь Олегович, Пономаренко Александр Петрович
МПК / Мітки
МПК: B29B 7/62, B29C 43/46
