Шпонкове з’єднання

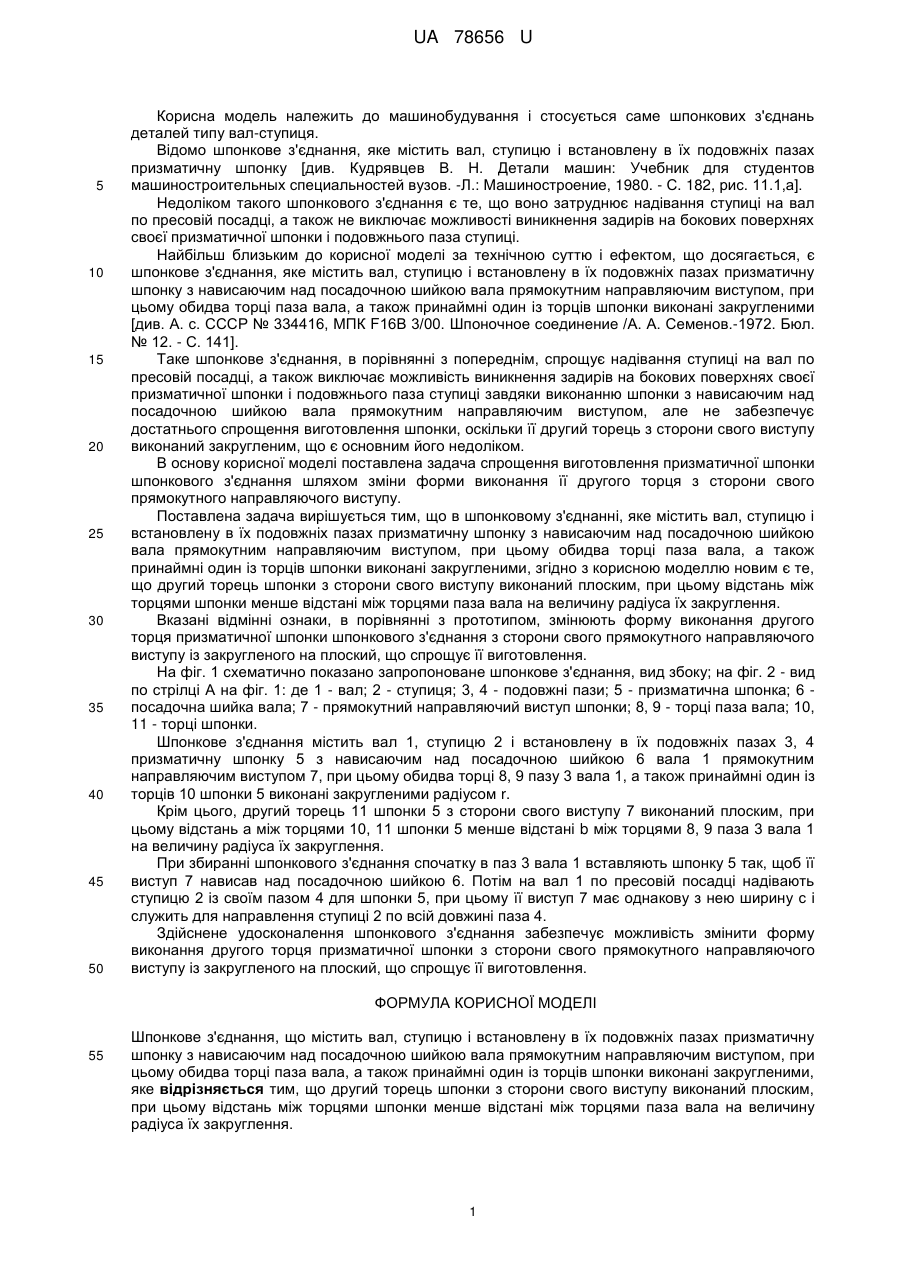

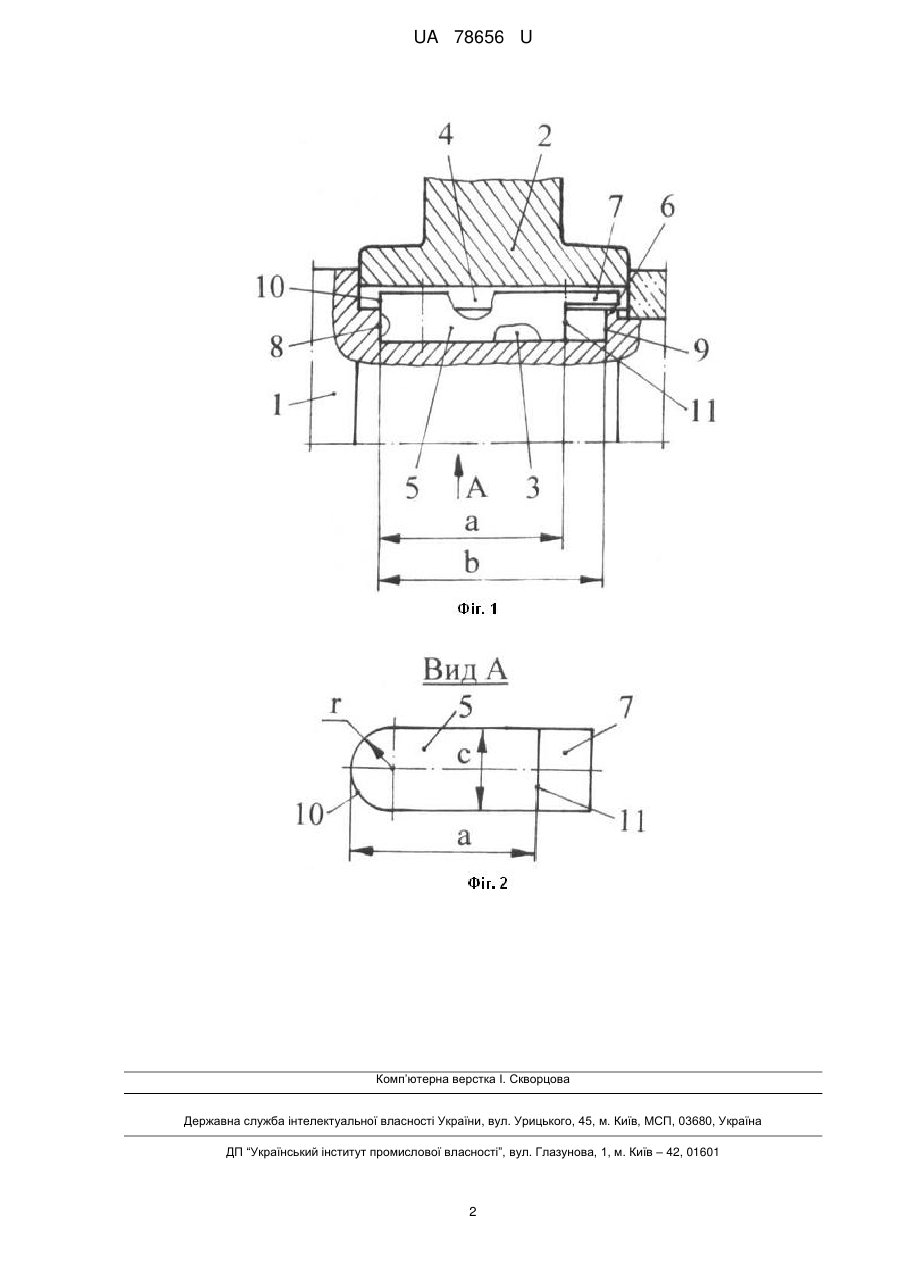

Реферат: UA 78656 U UA 78656 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування і стосується саме шпонкових з'єднань деталей типу вал-ступиця. Відомо шпонкове з'єднання, яке містить вал, ступицю і встановлену в їх подовжніх пазах призматичну шпонку [див. Кудрявцев В. Н. Детали машин: Учебник для студентов машиностроительных специальностей вузов. -Л.: Машиностроение, 1980. - С. 182, рис. 11.1,а]. Недоліком такого шпонкового з'єднання є те, що воно затруднює надівання ступиці на вал по пресовій посадці, а також не виключає можливості виникнення задирів на бокових поверхнях своєї призматичної шпонки і подовжнього паза ступиці. Найбільш близьким до корисної моделі за технічною суттю і ефектом, що досягається, є шпонкове з'єднання, яке містить вал, ступицю і встановлену в їх подовжніх пазах призматичну шпонку з нависаючим над посадочною шийкою вала прямокутним направляючим виступом, при цьому обидва торці паза вала, а також принаймні один із торців шпонки виконані закругленими [див. А. с. СССР № 334416, МПК F16В 3/00. Шпоночное соединение /А. А. Семенов.-1972. Бюл. № 12. - С. 141]. Таке шпонкове з'єднання, в порівнянні з попереднім, спрощує надівання ступиці на вал по пресовій посадці, а також виключає можливість виникнення задирів на бокових поверхнях своєї призматичної шпонки і подовжнього паза ступиці завдяки виконанню шпонки з нависаючим над посадочною шийкою вала прямокутним направляючим виступом, але не забезпечує достатнього спрощення виготовлення шпонки, оскільки її другий торець з сторони свого виступу виконаний закругленим, що є основним його недоліком. В основу корисної моделі поставлена задача спрощення виготовлення призматичної шпонки шпонкового з'єднання шляхом зміни форми виконання її другого торця з сторони свого прямокутного направляючого виступу. Поставлена задача вирішується тим, що в шпонковому з'єднанні, яке містить вал, ступицю і встановлену в їх подовжніх пазах призматичну шпонку з нависаючим над посадочною шийкою вала прямокутним направляючим виступом, при цьому обидва торці паза вала, а також принаймні один із торців шпонки виконані закругленими, згідно з корисною моделлю новим є те, що другий торець шпонки з сторони свого виступу виконаний плоским, при цьому відстань між торцями шпонки менше відстані між торцями паза вала на величину радіуса їх закруглення. Вказані відмінні ознаки, в порівнянні з прототипом, змінюють форму виконання другого торця призматичної шпонки шпонкового з'єднання з сторони свого прямокутного направляючого виступу із закругленого на плоский, що спрощує її виготовлення. На фіг. 1 схематично показано запропоноване шпонкове з'єднання, вид збоку; на фіг. 2 - вид по стрілці А на фіг. 1: де 1 - вал; 2 - ступиця; 3, 4 - подовжні пази; 5 - призматична шпонка; 6 посадочна шийка вала; 7 - прямокутний направляючий виступ шпонки; 8, 9 - торці паза вала; 10, 11 - торці шпонки. Шпонкове з'єднання містить вал 1, ступицю 2 і встановлену в їх подовжніх пазах 3, 4 призматичну шпонку 5 з нависаючим над посадочною шийкою 6 вала 1 прямокутним направляючим виступом 7, при цьому обидва торці 8, 9 пазу 3 вала 1, а також принаймні один із торців 10 шпонки 5 виконані закругленими радіусом r. Крім цього, другий торець 11 шпонки 5 з сторони свого виступу 7 виконаний плоским, при цьому відстань а між торцями 10, 11 шпонки 5 менше відстані b між торцями 8, 9 паза 3 вала 1 на величину радіуса їх закруглення. При збиранні шпонкового з'єднання спочатку в паз 3 вала 1 вставляють шпонку 5 так, щоб її виступ 7 нависав над посадочною шийкою 6. Потім на вал 1 по пресовій посадці надівають ступицю 2 із своїм пазом 4 для шпонки 5, при цьому її виступ 7 має однакову з нею ширину с і служить для направлення ступиці 2 по всій довжині паза 4. Здійснене удосконалення шпонкового з'єднання забезпечує можливість змінити форму виконання другого торця призматичної шпонки з сторони свого прямокутного направляючого виступу із закругленого на плоский, що спрощує її виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Шпонкове з'єднання, що містить вал, ступицю і встановлену в їх подовжніх пазах призматичну шпонку з нависаючим над посадочною шийкою вала прямокутним направляючим виступом, при цьому обидва торці паза вала, а також принаймні один із торців шпонки виконані закругленими, яке відрізняється тим, що другий торець шпонки з сторони свого виступу виконаний плоским, при цьому відстань між торцями шпонки менше відстані між торцями паза вала на величину радіуса їх закруглення. 1 UA 78656 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
