Роторний плівково-контактний теплообмінник

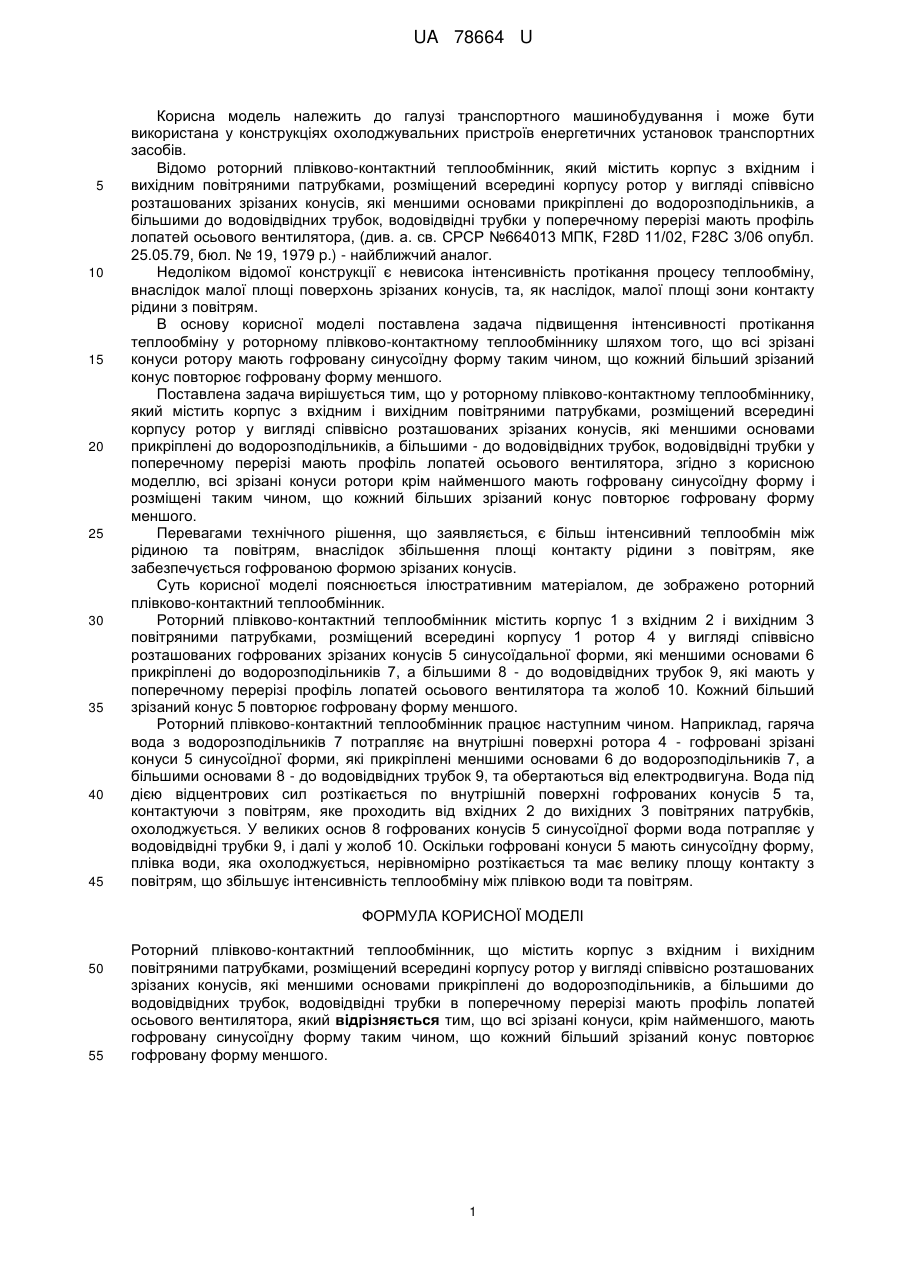

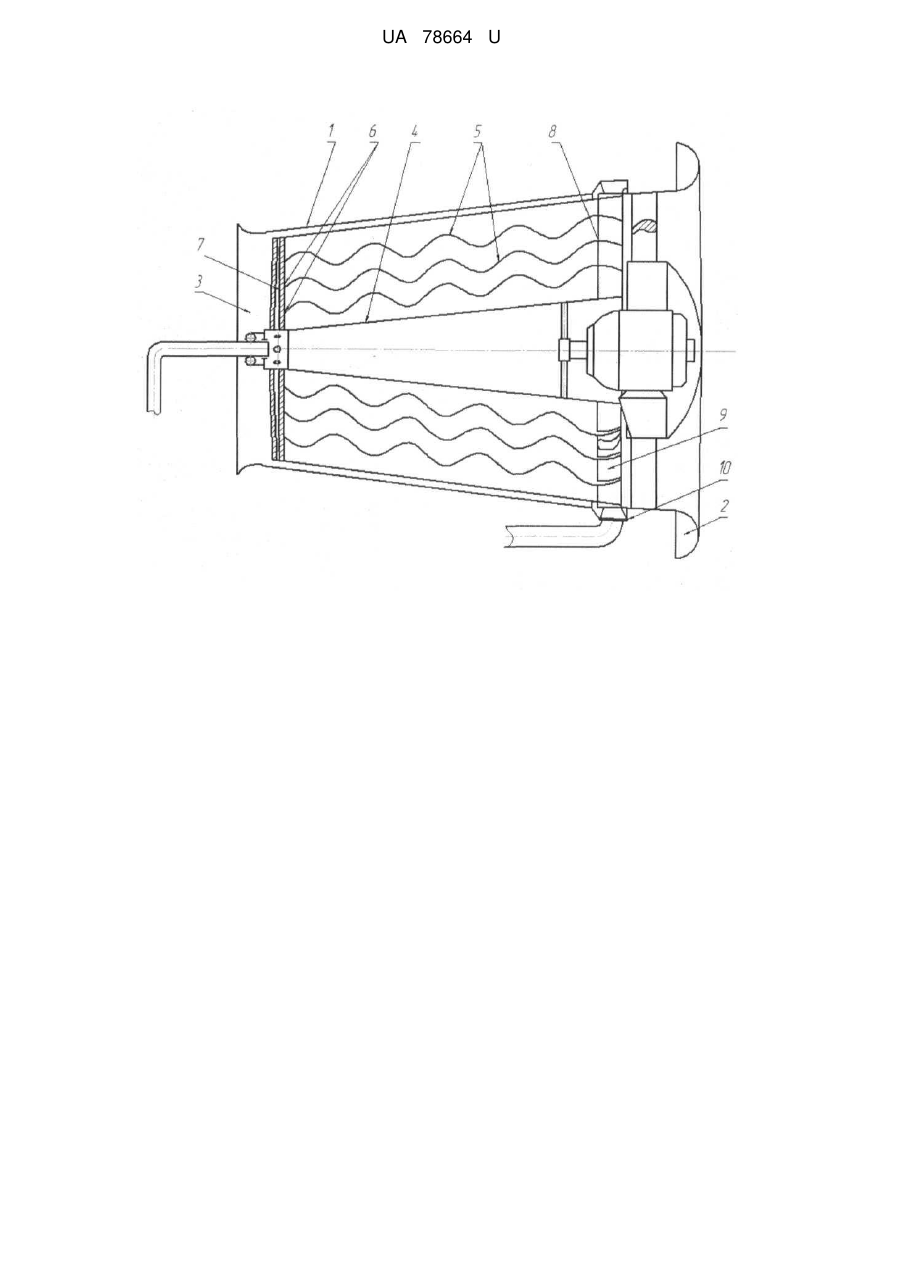

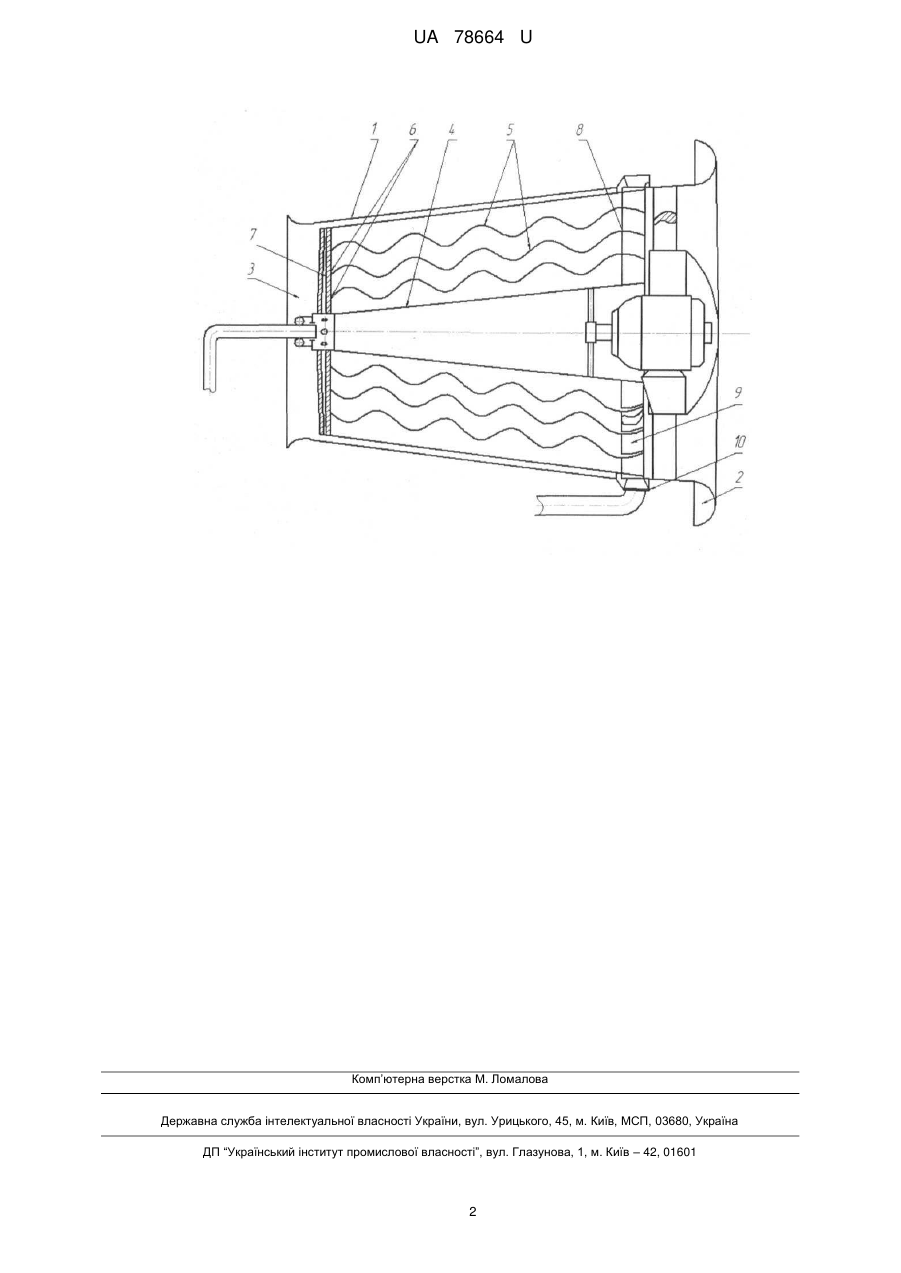

Реферат: Роторний плівково-контактний теплообмінник містить корпус, вхідні та вихідні повітряні патрубки, ротор у вигляді зрізаних конусів, водорозподільники. Водовідвідні трубки мають профіль лопатей осьового вентилятора, а зрізані конуси мають гофровану синусоїдну форму. UA 78664 U (54) РОТОРНИЙ ПЛІВКОВО-КОНТАКТНИЙ ТЕПЛООБМІННИК UA 78664 U UA 78664 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі транспортного машинобудування і може бути використана у конструкціях охолоджувальних пристроїв енергетичних установок транспортних засобів. Відомо роторний плівково-контактний теплообмінник, який містить корпус з вхідним і вихідним повітряними патрубками, розміщений всередині корпусу ротор у вигляді співвісно розташованих зрізаних конусів, які меншими основами прикріплені до водорозподільників, а більшими до водовідвідних трубок, водовідвідні трубки у поперечному перерізі мають профіль лопатей осьового вентилятора, (див. а. св. СРСР №664013 МПК, F28D 11/02, F28С 3/06 опубл. 25.05.79, бюл. № 19, 1979 p.) - найближчий аналог. Недоліком відомої конструкції є невисока інтенсивність протікання процесу теплообміну, внаслідок малої площі поверхонь зрізаних конусів, та, як наслідок, малої площі зони контакту рідини з повітрям. В основу корисної моделі поставлена задача підвищення інтенсивності протікання теплообміну у роторному плівково-контактному теплообміннику шляхом того, що всі зрізані конуси ротору мають гофровану синусоїдну форму таким чином, що кожний більший зрізаний конус повторює гофровану форму меншого. Поставлена задача вирішується тим, що у роторному плівково-контактному теплообміннику, який містить корпус з вхідним і вихідним повітряними патрубками, розміщений всередині корпусу ротор у вигляді співвісно розташованих зрізаних конусів, які меншими основами прикріплені до водорозподільників, а більшими - до водовідвідних трубок, водовідвідні трубки у поперечному перерізі мають профіль лопатей осьового вентилятора, згідно з корисною моделлю, всі зрізані конуси ротори крім найменшого мають гофровану синусоїдну форму і розміщені таким чином, що кожний більших зрізаний конус повторює гофровану форму меншого. Перевагами технічного рішення, що заявляється, є більш інтенсивний теплообмін між рідиною та повітрям, внаслідок збільшення площі контакту рідини з повітрям, яке забезпечується гофрованою формою зрізаних конусів. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено роторний плівково-контактний теплообмінник. Роторний плівково-контактний теплообмінник містить корпус 1 з вхідним 2 і вихідним 3 повітряними патрубками, розміщений всередині корпусу 1 ротор 4 у вигляді співвісно розташованих гофрованих зрізаних конусів 5 синусоїдальної форми, які меншими основами 6 прикріплені до водорозподільників 7, а більшими 8 - до водовідвідних трубок 9, які мають у поперечному перерізі профіль лопатей осьового вентилятора та жолоб 10. Кожний більший зрізаний конус 5 повторює гофровану форму меншого. Роторний плівково-контактний теплообмінник працює наступним чином. Наприклад, гаряча вода з водорозподільників 7 потрапляє на внутрішні поверхні ротора 4 - гофровані зрізані конуси 5 синусоїдної форми, які прикріплені меншими основами 6 до водорозподільників 7, а більшими основами 8 - до водовідвідних трубок 9, та обертаються від електродвигуна. Вода під дією відцентрових сил розтікається по внутрішній поверхні гофрованих конусів 5 та, контактуючи з повітрям, яке проходить від вхідних 2 до вихідних 3 повітряних патрубків, охолоджується. У великих основ 8 гофрованих конусів 5 синусоїдної форми вода потрапляє у водовідвідні трубки 9, і далі у жолоб 10. Оскільки гофровані конуси 5 мають синусоїдну форму, плівка води, яка охолоджується, нерівномірно розтікається та має велику площу контакту з повітрям, що збільшує інтенсивність теплообміну між плівкою води та повітрям. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Роторний плівково-контактний теплообмінник, що містить корпус з вхідним і вихідним повітряними патрубками, розміщений всередині корпусу ротор у вигляді співвісно розташованих зрізаних конусів, які меншими основами прикріплені до водорозподільників, а більшими до водовідвідних трубок, водовідвідні трубки в поперечному перерізі мають профіль лопатей осьового вентилятора, який відрізняється тим, що всі зрізані конуси, крім найменшого, мають гофровану синусоїдну форму таким чином, що кожний більший зрізаний конус повторює гофровану форму меншого. 1 UA 78664 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
