Очисник коренеклубнеплодів конічно-гвинтовий

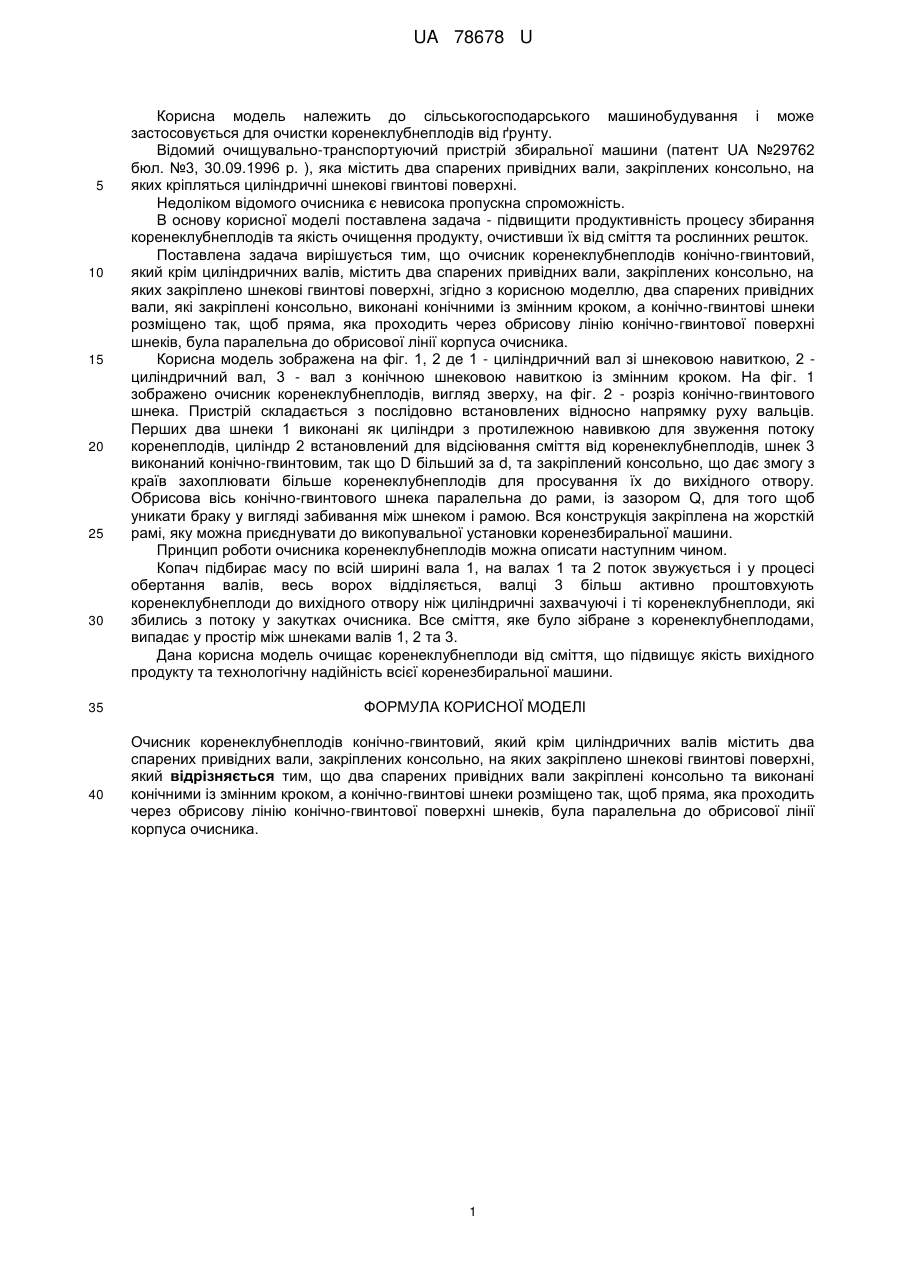

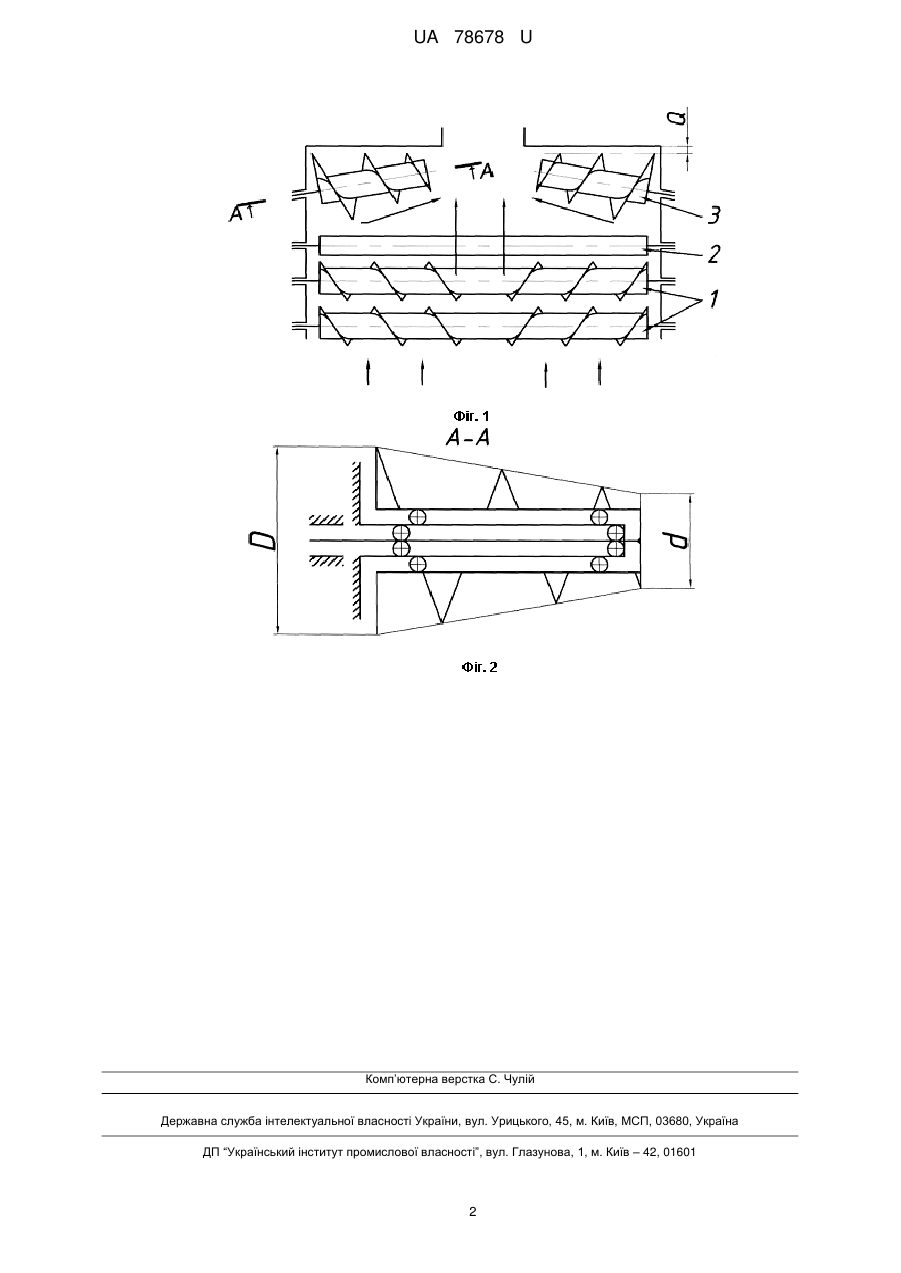

Реферат: Очисник коренеклубнеплодів конічно-гвинтовий містить циліндричні вали, два спарених привідних вали, закріплені консольно та виконані конічними із змінним кроком. Конічно-гвинтові шнеки розміщено так, щоб пряма, яка проходить через обрисову лінію конічно-гвинтової поверхні шнеків, була паралельна до обрисової лінії корпуса очисника. UA 78678 U (12) UA 78678 U UA 78678 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування і може застосовується для очистки коренеклубнеплодів від ґрунту. Відомий очищувально-транспортуючий пристрій збиральної машини (патент UА №29762 бюл. №3, 30.09.1996 р. ), яка містить два спарених привідних вали, закріплених консольно, на яких кріпляться циліндричні шнекові гвинтові поверхні. Недоліком відомого очисника є невисока пропускна спроможність. В основу корисної моделі поставлена задача - підвищити продуктивність процесу збирання коренеклубнеплодів та якість очищення продукту, очистивши їх від сміття та рослинних решток. Поставлена задача вирішується тим, що очисник коренеклубнеплодів конічно-гвинтовий, який крім циліндричних валів, містить два спарених привідних вали, закріплених консольно, на яких закріплено шнекові гвинтові поверхні, згідно з корисною моделлю, два спарених привідних вали, які закріплені консольно, виконані конічними із змінним кроком, а конічно-гвинтові шнеки розміщено так, щоб пряма, яка проходить через обрисову лінію конічно-гвинтової поверхні шнеків, була паралельна до обрисової лінії корпуса очисника. Корисна модель зображена на фіг. 1, 2 де 1 - циліндричний вал зі шнековою навиткою, 2 циліндричний вал, 3 - вал з конічною шнековою навиткою із змінним кроком. На фіг. 1 зображено очисник коренеклубнеплодів, вигляд зверху, на фіг. 2 - розріз конічно-гвинтового шнека. Пристрій складається з послідовно встановлених відносно напрямку руху вальців. Перших два шнеки 1 виконані як циліндри з протилежною навивкою для звуження потоку коренеплодів, циліндр 2 встановлений для відсіювання сміття від коренеклубнеплодів, шнек 3 виконаний конічно-гвинтовим, так що D більший за d, та закріплений консольно, що дає змогу з країв захоплювати більше коренеклубнеплодів для просування їх до вихідного отвору. Обрисова вісь конічно-гвинтового шнека паралельна до рами, із зазором Q, для того щоб уникати браку у вигляді забивання між шнеком і рамою. Вся конструкція закріплена на жорсткій рамі, яку можна приєднувати до викопувальної установки коренезбиральної машини. Принцип роботи очисника коренеклубнеплодів можна описати наступним чином. Копач підбирає масу по всій ширині вала 1, на валах 1 та 2 поток звужується і у процесі обертання валів, весь ворох відділяється, валці 3 більш активно проштовхують коренеклубнеплоди до вихідного отвору ніж циліндричні захвачуючі і ті коренеклубнеплоди, які збились з потоку у закутках очисника. Все сміття, яке було зібране з коренеклубнеплодами, випадає у простір між шнеками валів 1, 2 та 3. Дана корисна модель очищає коренеклубнеплоди від сміття, що підвищує якість вихідного продукту та технологічну надійність всієї коренезбиральної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Очисник коренеклубнеплодів конічно-гвинтовий, який крім циліндричних валів містить два спарених привідних вали, закріплених консольно, на яких закріплено шнекові гвинтові поверхні, який відрізняється тим, що два спарених привідних вали закріплені консольно та виконані конічними із змінним кроком, а конічно-гвинтові шнеки розміщено так, щоб пряма, яка проходить через обрисову лінію конічно-гвинтової поверхні шнеків, була паралельна до обрисової лінії корпуса очисника. 1 UA 78678 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
