Пристрій для викопування коренеклубнеплодів

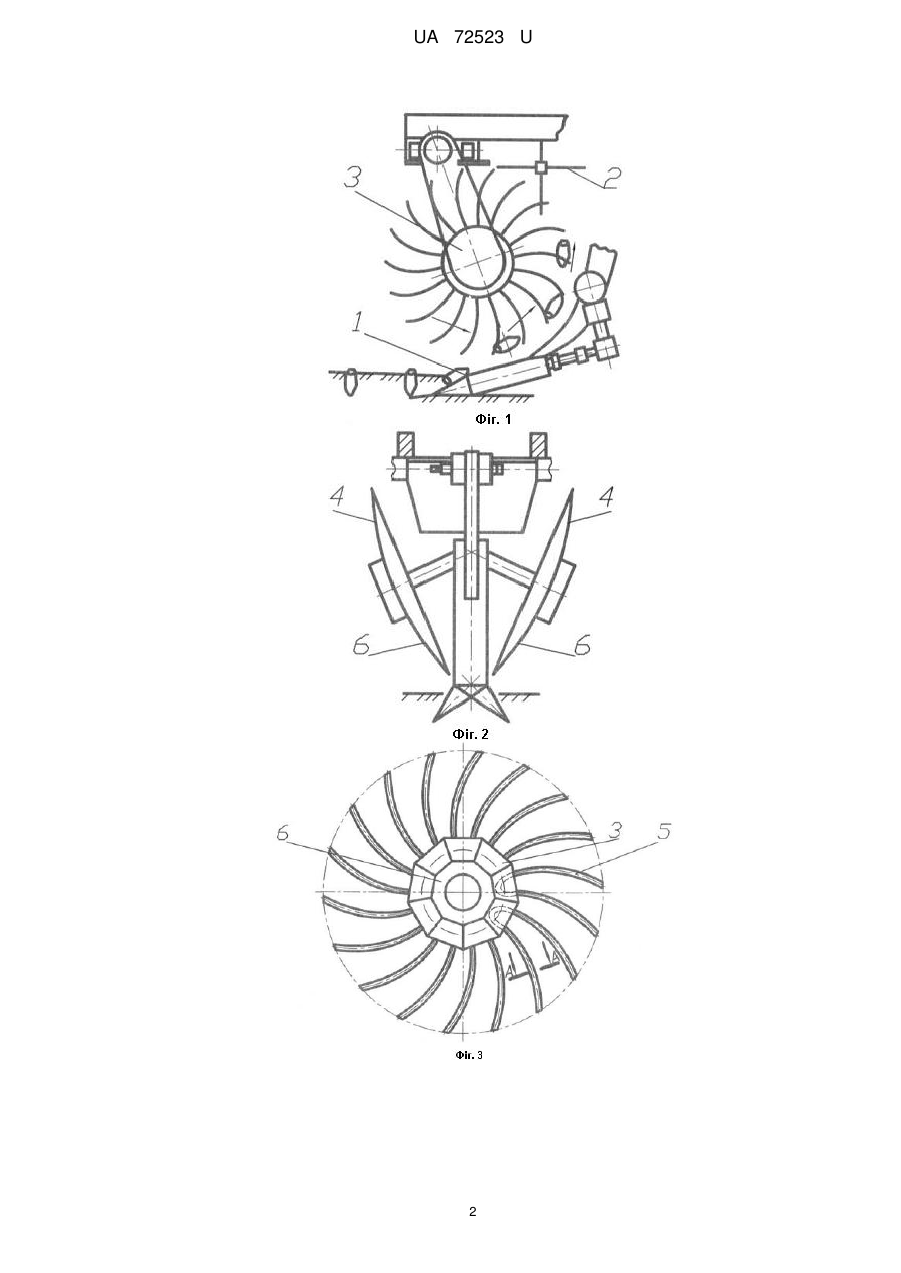

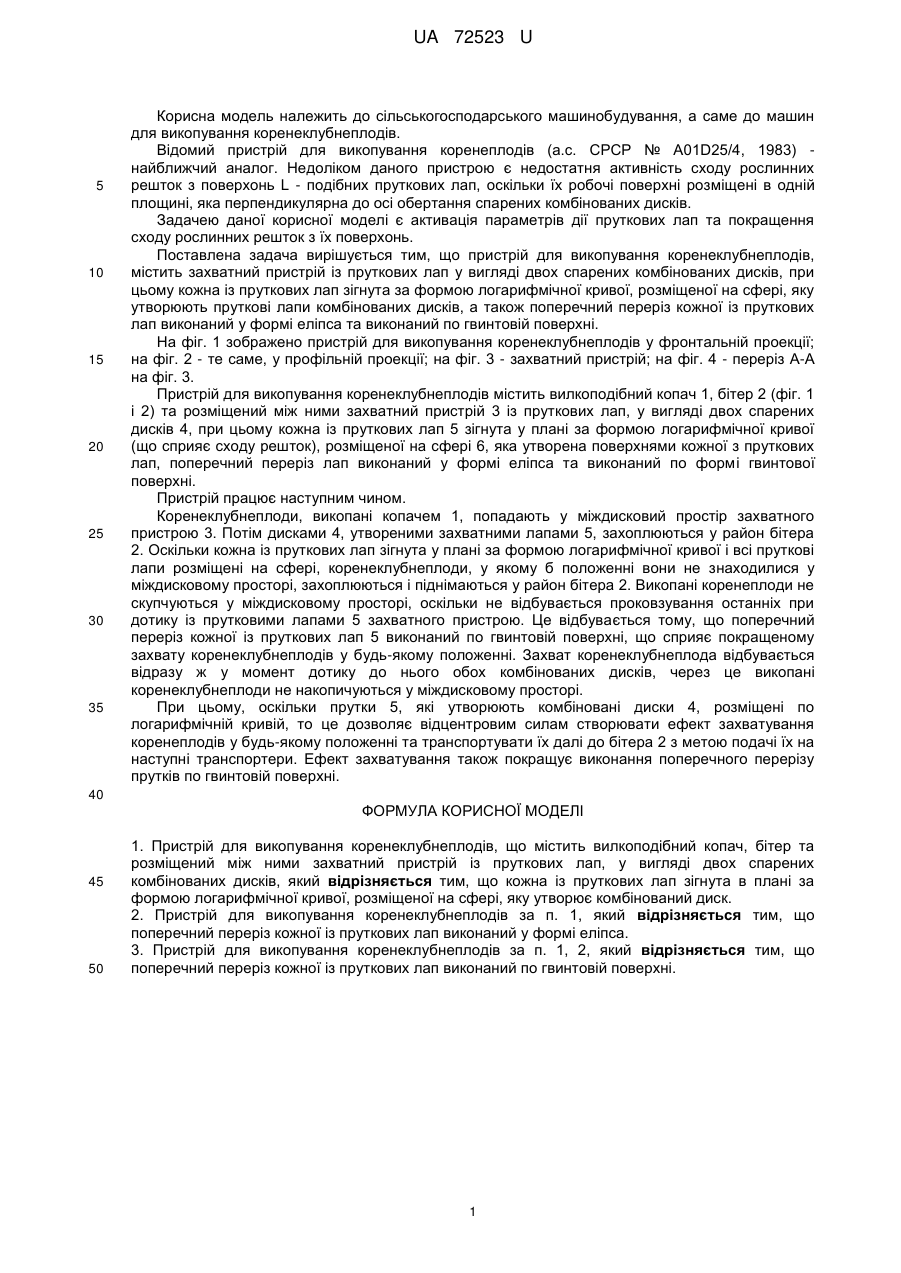

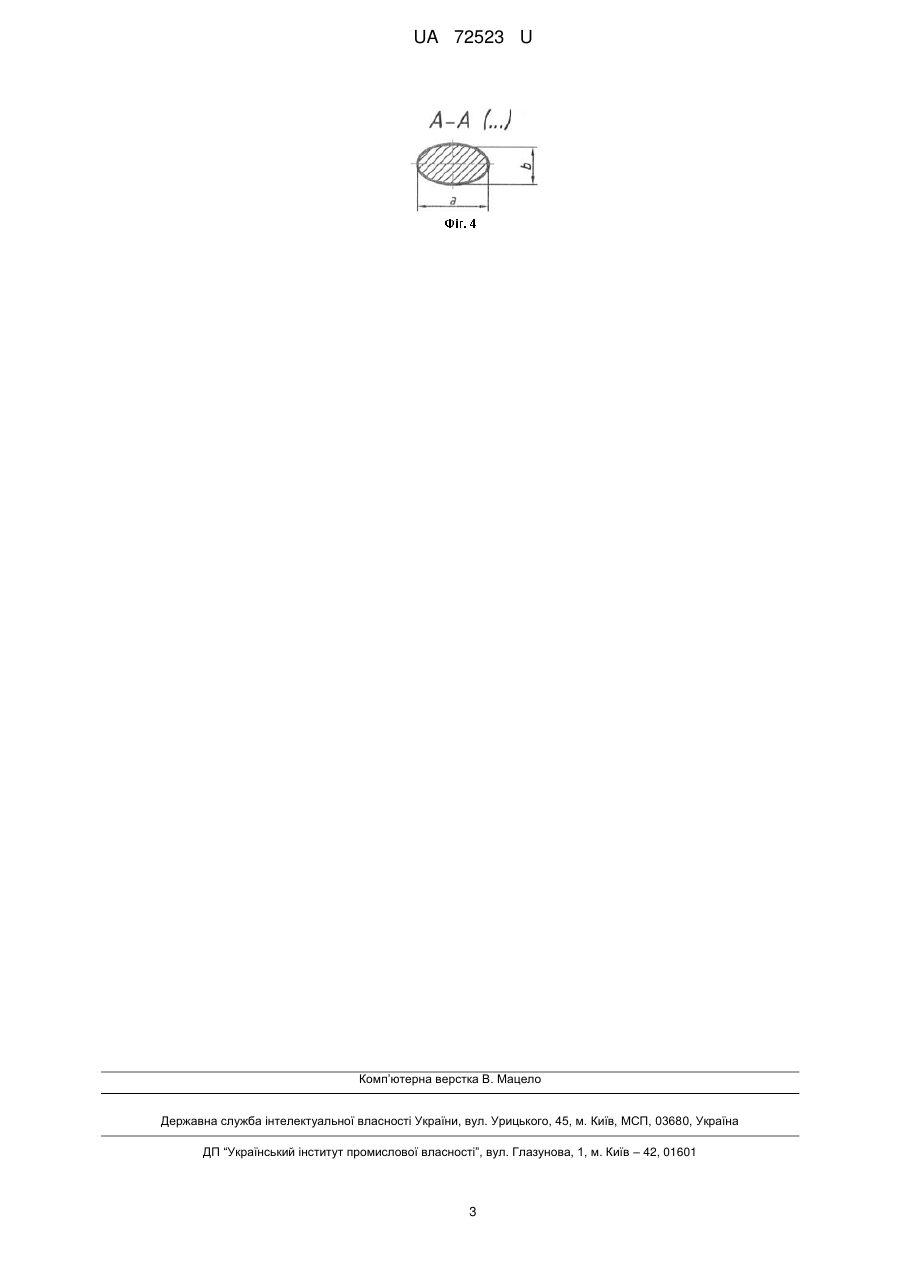

Реферат: Пристрій для викопування коренеклубнеплодів містить вилкоподібний копач, бітер та розміщений між ними захватний пристрій із пруткових лап, у вигляді двох спарених комбінованих дисків. Кожна із пруткових лап зігнута в плані за формою логарифмічної кривої, розміщеної на сфері, яку утворює комбінований диск. UA 72523 U (54) ПРИСТРІЙ ДЛЯ ВИКОПУВАННЯ КОРЕНЕКЛУБНЕПЛОДІВ UA 72523 U UA 72523 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для викопування коренеклубнеплодів. Відомий пристрій для викопування коренеплодів (а.с. СРСР № A01D25/4, 1983) найближчий аналог. Недоліком даного пристрою є недостатня активність сходу рослинних решток з поверхонь L - подібних пруткових лап, оскільки їх робочі поверхні розміщені в одній площині, яка перпендикулярна до осі обертання спарених комбінованих дисків. Задачею даної корисної моделі є активація параметрів дії пруткових лап та покращення сходу рослинних решток з їх поверхонь. Поставлена задача вирішується тим, що пристрій для викопування коренеклубнеплодів, містить захватний пристрій із пруткових лап у вигляді двох спарених комбінованих дисків, при цьому кожна із пруткових лап зігнута за формою логарифмічної кривої, розміщеної на сфері, яку утворюють пруткові лапи комбінованих дисків, а також поперечний переріз кожної із пруткових лап виконаний у формі еліпса та виконаний по гвинтовій поверхні. На фіг. 1 зображено пристрій для викопування коренеклубнеплодів у фронтальній проекції; на фіг. 2 - те саме, у профільній проекції; на фіг. 3 - захватний пристрій; на фіг. 4 - переріз А-А на фіг. 3. Пристрій для викопування коренеклубнеплодів містить вилкоподібний копач 1, бітер 2 (фіг. 1 і 2) та розміщений між ними захватний пристрій 3 із пруткових лап, у вигляді двох спарених дисків 4, при цьому кожна із пруткових лап 5 зігнута у плані за формою логарифмічної кривої (що сприяє сходу решток), розміщеної на сфері 6, яка утворена поверхнями кожної з пруткових лап, поперечний переріз лап виконаний у формі еліпса та виконаний по формі гвинтової поверхні. Пристрій працює наступним чином. Коренеклубнеплоди, викопані копачем 1, попадають у міждисковий простір захватного пристрою 3. Потім дисками 4, утвореними захватними лапами 5, захоплюються у район бітера 2. Оскільки кожна із пруткових лап зігнута у плані за формою логарифмічної кривої і всі пруткові лапи розміщені на сфері, коренеклубнеплоди, у якому б положенні вони не знаходилися у міждисковому просторі, захоплюються і піднімаються у район бітера 2. Викопані коренеплоди не скупчуються у міждисковому просторі, оскільки не відбувається проковзування останніх при дотику із прутковими лапами 5 захватного пристрою. Це відбувається тому, що поперечний переріз кожної із пруткових лап 5 виконаний по гвинтовій поверхні, що сприяє покращеному захвату коренеклубнеплодів у будь-якому положенні. Захват коренеклубнеплода відбувається відразу ж у момент дотику до нього обох комбінованих дисків, через це викопані коренеклубнеплоди не накопичуються у міждисковому просторі. При цьому, оскільки прутки 5, які утворюють комбіновані диски 4, розміщені по логарифмічній кривій, то це дозволяє відцентровим силам створювати ефект захватування коренеплодів у будь-якому положенні та транспортувати їх далі до бітера 2 з метою подачі їх на наступні транспортери. Ефект захватування також покращує виконання поперечного перерізу прутків по гвинтовій поверхні. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Пристрій для викопування коренеклубнеплодів, що містить вилкоподібний копач, бітер та розміщений між ними захватний пристрій із пруткових лап, у вигляді двох спарених комбінованих дисків, який відрізняється тим, що кожна із пруткових лап зігнута в плані за формою логарифмічної кривої, розміщеної на сфері, яку утворює комбінований диск. 2. Пристрій для викопування коренеклубнеплодів за п. 1, який відрізняється тим, що поперечний переріз кожної із пруткових лап виконаний у формі еліпса. 3. Пристрій для викопування коренеклубнеплодів за п. 1, 2, який відрізняється тим, що поперечний переріз кожної із пруткових лап виконаний по гвинтовій поверхні. 1 UA 72523 U 2 UA 72523 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
