Ванна охолодження екструзійної лінії для перероблення термопластичних матеріалів

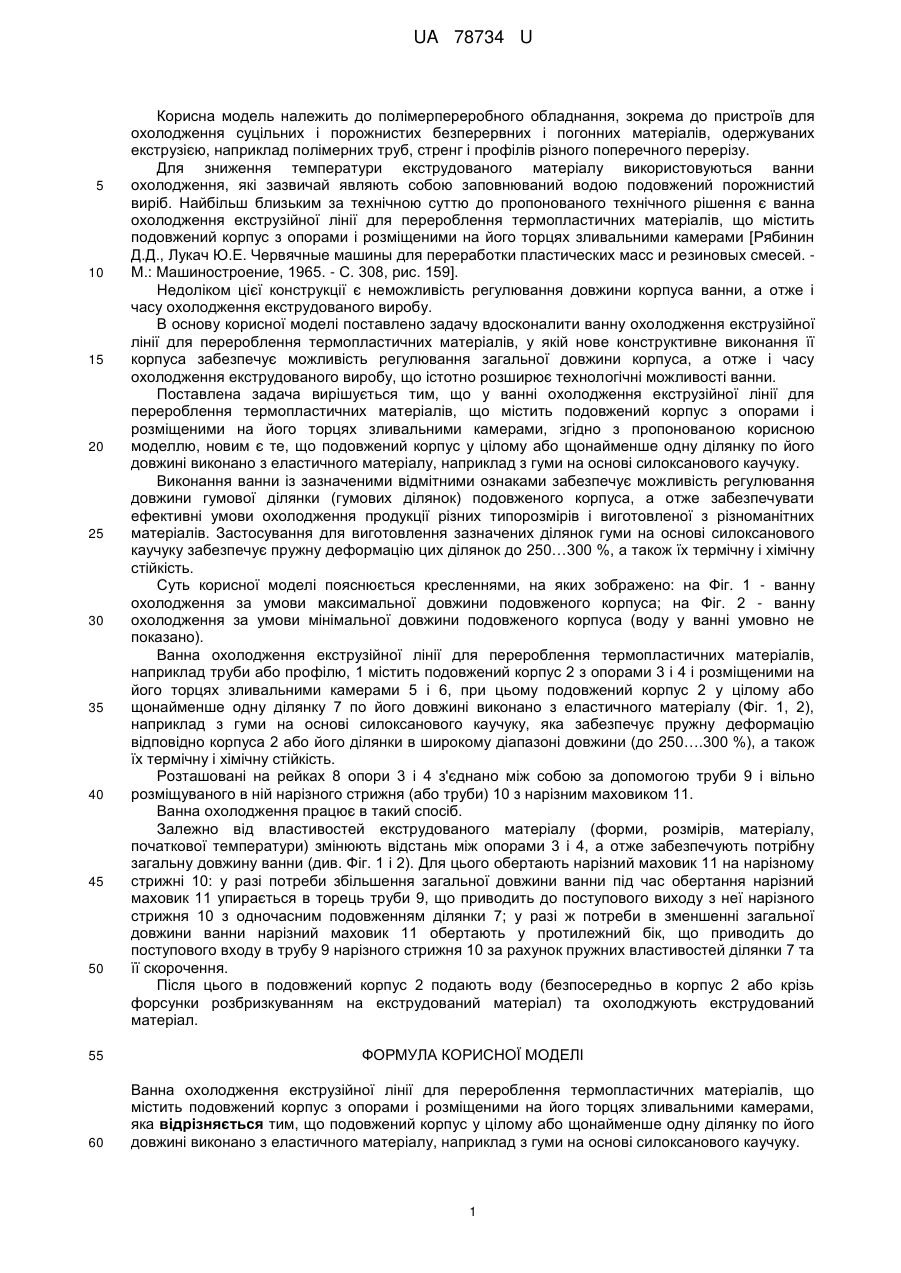

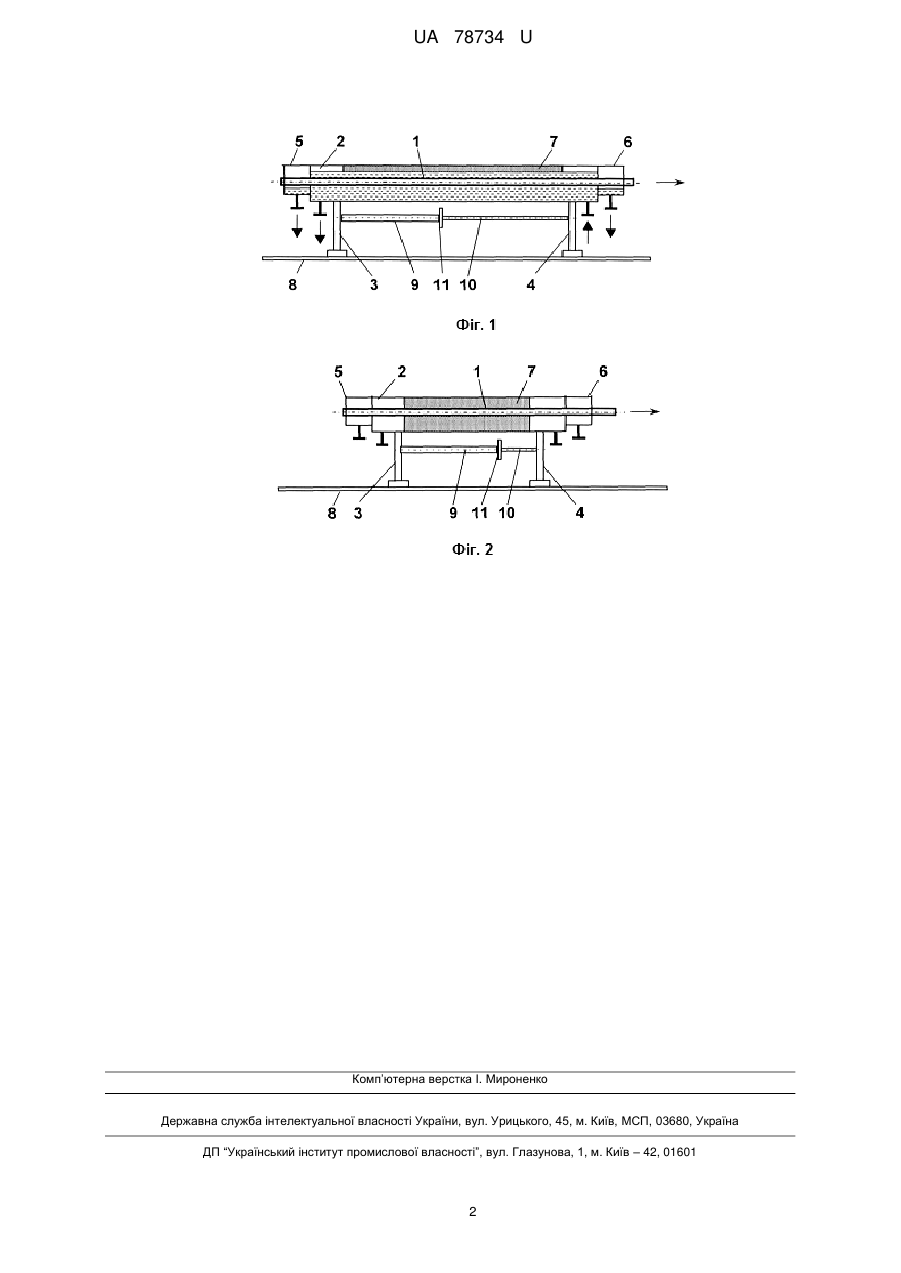

Реферат: Ванна охолодження екструзійної лінії для перероблення термопластичних матеріалів містить подовжений корпус з опорами і розміщеними на його торцях зливальними камерами. Подовжений корпус у цілому або щонайменше одну ділянку по його довжині виконано з еластичного матеріалу - з гуми на основі силоксанового каучуку. UA 78734 U (12) UA 78734 U UA 78734 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до полімерпереробного обладнання, зокрема до пристроїв для охолодження суцільних і порожнистих безперервних і погонних матеріалів, одержуваних екструзією, наприклад полімерних труб, стренг і профілів різного поперечного перерізу. Для зниження температури екструдованого матеріалу використовуються ванни охолодження, які зазвичай являють собою заповнюваний водою подовжений порожнистий виріб. Найбільш близьким за технічною суттю до пропонованого технічного рішення є ванна охолодження екструзійної лінії для перероблення термопластичних матеріалів, що містить подовжений корпус з опорами і розміщеними на його торцях зливальними камерами [Рябинин Д.Д., Лукач Ю.Е. Червячные машины для переработки пластических масс и резиновых смесей. М.: Машиностроение, 1965. - С. 308, рис. 159]. Недоліком цієї конструкції є неможливість регулювання довжини корпуса ванни, а отже і часу охолодження екструдованого виробу. В основу корисної моделі поставлено задачу вдосконалити ванну охолодження екструзійної лінії для перероблення термопластичних матеріалів, у якій нове конструктивне виконання її корпуса забезпечує можливість регулювання загальної довжини корпуса, а отже і часу охолодження екструдованого виробу, що істотно розширює технологічні можливості ванни. Поставлена задача вирішується тим, що у ванні охолодження екструзійної лінії для перероблення термопластичних матеріалів, що містить подовжений корпус з опорами і розміщеними на його торцях зливальними камерами, згідно з пропонованою корисною моделлю, новим є те, що подовжений корпус у цілому або щонайменше одну ділянку по його довжині виконано з еластичного матеріалу, наприклад з гуми на основі силоксанового каучуку. Виконання ванни із зазначеними відмітними ознаками забезпечує можливість регулювання довжини гумової ділянки (гумових ділянок) подовженого корпуса, а отже забезпечувати ефективні умови охолодження продукції різних типорозмірів і виготовленої з різноманітних матеріалів. Застосування для виготовлення зазначених ділянок гуми на основі силоксанового каучуку забезпечує пружну деформацію цих ділянок до 250…300 %, а також їх термічну і хімічну стійкість. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - ванну охолодження за умови максимальної довжини подовженого корпуса; на Фіг. 2 - ванну охолодження за умови мінімальної довжини подовженого корпуса (воду у ванні умовно не показано). Ванна охолодження екструзійної лінії для перероблення термопластичних матеріалів, наприклад труби або профілю, 1 містить подовжений корпус 2 з опорами 3 і 4 і розміщеними на його торцях зливальними камерами 5 і 6, при цьому подовжений корпус 2 у цілому або щонайменше одну ділянку 7 по його довжині виконано з еластичного матеріалу (Фіг. 1, 2), наприклад з гуми на основі силоксанового каучуку, яка забезпечує пружну деформацію відповідно корпуса 2 або його ділянки в широкому діапазоні довжини (до 250….300 %), а також їх термічну і хімічну стійкість. Розташовані на рейках 8 опори 3 і 4 з'єднано між собою за допомогою труби 9 і вільно розміщуваного в ній нарізного стрижня (або труби) 10 з нарізним маховиком 11. Ванна охолодження працює в такий спосіб. Залежно від властивостей екструдованого матеріалу (форми, розмірів, матеріалу, початкової температури) змінюють відстань між опорами 3 і 4, а отже забезпечують потрібну загальну довжину ванни (див. Фіг. 1 і 2). Для цього обертають нарізний маховик 11 на нарізному стрижні 10: у разі потреби збільшення загальної довжини ванни під час обертання нарізний маховик 11 упирається в торець труби 9, що приводить до поступового виходу з неї нарізного стрижня 10 з одночасним подовженням ділянки 7; у разі ж потреби в зменшенні загальної довжини ванни нарізний маховик 11 обертають у протилежний бік, що приводить до поступового входу в трубу 9 нарізного стрижня 10 за рахунок пружних властивостей ділянки 7 та її скорочення. Після цього в подовжений корпус 2 подають воду (безпосередньо в корпус 2 або крізь форсунки розбризкуванням на екструдований матеріал) та охолоджують екструдований матеріал. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Ванна охолодження екструзійної лінії для перероблення термопластичних матеріалів, що містить подовжений корпус з опорами і розміщеними на його торцях зливальними камерами, яка відрізняється тим, що подовжений корпус у цілому або щонайменше одну ділянку по його довжині виконано з еластичного матеріалу, наприклад з гуми на основі силоксанового каучуку. 1 UA 78734 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
