Спосіб приготування сульфатно-шлакового в’яжучого

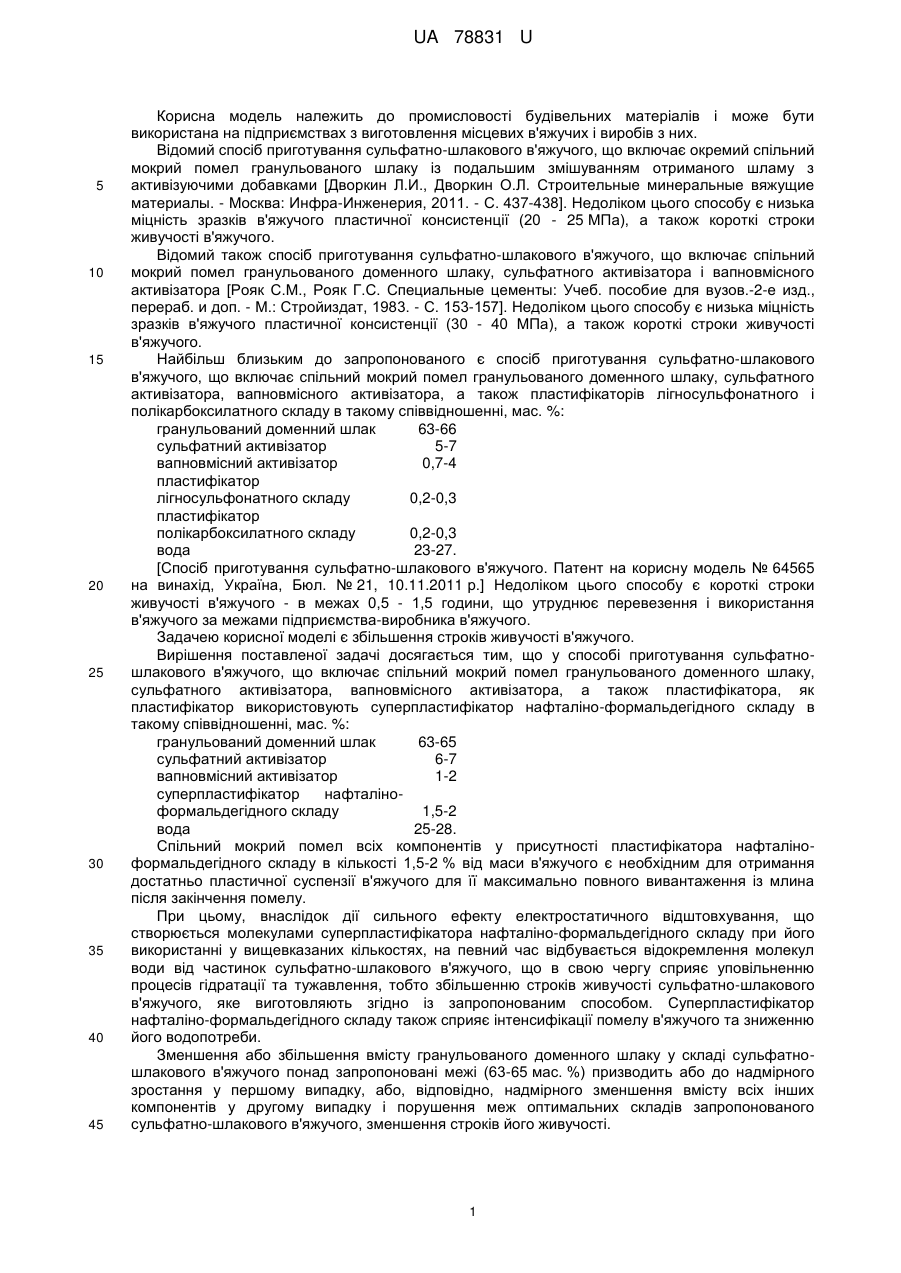

Реферат: Спосіб приготування сульфатно-шлакового в'яжучого включає спільний мокрий помел гранульованого доменного шлаку, сульфатного активізатора, вапновмісного активізатора, а також пластифікатора. При цьому, як пластифікатор використовують суперпластифікатор нафталіно-формальдегідного складу. UA 78831 U (12) UA 78831 U UA 78831 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до промисловості будівельних матеріалів і може бути використана на підприємствах з виготовлення місцевих в'яжучих і виробів з них. Відомий спосіб приготування сульфатно-шлакового в'яжучого, що включає окремий спільний мокрий помел гранульованого шлаку із подальшим змішуванням отриманого шламу з активізуючими добавками [Дворкин Л.И., Дворкин О.Л. Строительные минеральные вяжущие материалы. - Москва: Инфра-Инженерия, 2011. - С. 437-438]. Недоліком цього способу є низька міцність зразків в'яжучого пластичної консистенції (20 - 25 МПа), а також короткі строки живучості в'яжучого. Відомий також спосіб приготування сульфатно-шлакового в'яжучого, що включає спільний мокрий помел гранульованого доменного шлаку, сульфатного активізатора і вапновмісного активізатора [Рояк С.М., Рояк Г.С. Специальные цементы: Учеб. пособие для вузов.-2-е изд., перераб. и доп. - М.: Стройиздат, 1983. - С. 153-157]. Недоліком цього способу є низька міцність зразків в'яжучого пластичної консистенції (30 - 40 МПа), а також короткі строки живучості в'яжучого. Найбільш близьким до запропонованого є спосіб приготування сульфатно-шлакового в'яжучого, що включає спільний мокрий помел гранульованого доменного шлаку, сульфатного активізатора, вапновмісного активізатора, а також пластифікаторів лігносульфонатного і полікарбоксилатного складу в такому співвідношенні, мас. %: гранульований доменний шлак 63-66 сульфатний активізатор 5-7 вапновмісний активізатор 0,7-4 пластифікатор лігносульфонатного складу 0,2-0,3 пластифікатор полікарбоксилатного складу 0,2-0,3 вода 23-27. [Спосіб приготування сульфатно-шлакового в'яжучого. Патент на корисну модель № 64565 на винахід, Україна, Бюл. № 21, 10.11.2011 р.] Недоліком цього способу є короткі строки живучості в'яжучого - в межах 0,5 - 1,5 години, що утруднює перевезення і використання в'яжучого за межами підприємства-виробника в'яжучого. Задачею корисної моделі є збільшення строків живучості в'яжучого. Вирішення поставленої задачі досягається тим, що у способі приготування сульфатношлакового в'яжучого, що включає спільний мокрий помел гранульованого доменного шлаку, сульфатного активізатора, вапновмісного активізатора, а також пластифікатора, як пластифікатор використовують суперпластифікатор нафталіно-формальдегідного складу в такому співвідношенні, мас. %: гранульований доменний шлак 63-65 сульфатний активізатор 6-7 вапновмісний активізатор 1-2 суперпластифікатор нафталіноформальдегідного складу 1,5-2 вода 25-28. Спільний мокрий помел всіх компонентів у присутності пластифікатора нафталіноформальдегідного складу в кількості 1,5-2 % від маси в'яжучого є необхідним для отримання достатньо пластичної суспензії в'яжучого для її максимально повного вивантаження із млина після закінчення помелу. При цьому, внаслідок дії сильного ефекту електростатичного відштовхування, що створюється молекулами суперпластифікатора нафталіно-формальдегідного складу при його використанні у вищевказаних кількостях, на певний час відбувається відокремлення молекул води від частинок сульфатно-шлакового в'яжучого, що в свою чергу сприяє уповільненню процесів гідратації та тужавлення, тобто збільшенню строків живучості сульфатно-шлакового в'яжучого, яке виготовляють згідно із запропонованим способом. Суперпластифікатор нафталіно-формальдегідного складу також сприяє інтенсифікації помелу в'яжучого та зниженню його водопотреби. Зменшення або збільшення вмісту гранульованого доменного шлаку у складі сульфатношлакового в'яжучого понад запропоновані межі (63-65 мас. %) призводить або до надмірного зростання у першому випадку, або, відповідно, надмірного зменшення вмісту всіх інших компонентів у другому випадку і порушення меж оптимальних складів запропонованого сульфатно-шлакового в'яжучого, зменшення строків його живучості. 1 UA 78831 U 5 10 15 20 25 30 35 Зменшення вмісту сульфатного активізатора нижче 6 мас. % у складі сульфатно-шлакового в'яжучого призводить до неповного хімічного зв'язування наявного глинозему у гранульованому доменному шлаку і зменшення строків його живучості, а при збільшенні вмісту сульфатного активізатора понад 7 мас. % частина його не буде хімічно зв'язана глиноземом доменного шлаку і залишиться як баласт, при цьому зросте водопотреба сульфатно-шлакового в'яжучого, а міцність - зменшиться. Зменшення або збільшення вмісту вапновмісного активізатора у складі сульфатношлакового в'яжучого понад запропоновані межі (1-2 мас. %) призводить або до недостатньої активізації доменного шлаку у першому випадку і зменшенню міцності сульфатно-шлакового в'яжучого, або, у другому випадку, до надмірного вмісту СаО у водному середовищі в'яжучого під час його твердіння у другому випадку і як наслідок - до нерівномірних деформацій і зменшення строків його живучості. Зменшення вмісту суперпластифікатора нафталіно-формальдегідного складу у складі сульфатно-шлакового в'яжучого нижче 1,5 мас. % призводить до зменшення інтенсивності мокрого помелу і дисперсності в'яжучого, і як наслідок - до зменшення строків його живучості. При збільшенні вмісту суперпластифікатора нафталіно-формальдегідного складу вище 2 мас. % суттєвого збільшення строків живучості сульфатно-шлакового в'яжучого не відбувається, при цьому значно зростає собівартість сульфатно-шлакового в'яжучого. Зменшення вмісту води у складі сульфатно-шлакового в'яжучого нижче 25 мас. % викликає значні труднощі при вивантаженні сульфатно-шлакового в'яжучого із млина, зменшення його пластичності і якості ущільнення при формуванні виробів, а також зменшення строків його живучості. Надмірна кількість води понад 28 мас. % призводить до збільшення пористості затверділого в'яжучого і також зменшення його міцності. Спосіб здійснюють наступним чином. Компоненти в'яжучого: гранульований доменний шлак, сульфатний активізатор, вапновмісний активізатор, суперпластифікатор нафталіноформальдегідного складу та воду дозують у вищевказаних співвідношеннях і подають на помел у кульовий млин. Як гранульований доменний шлак можна використати доменний гранульований шлак Криворізького металургійного комбінату, як сульфатний активізатор фосфогіпс, як вапновмісний активізатор - негашене вапно, як суперпластифікатор нафталіноформальдегідного складу - порошкоподібний суперпластифікатор С-3. Помел виконують до отримання залишку на ситі № 008 не більше 1 %. Отримане в'яжуче випробовують за стандартною методикою по ГОСТ 310.4. Сульфатно-шлакове в'яжуче по заявленому способу характеризується строками живучості в межах 6-10 годин, що значно перевищує строки його живучості у в'яжучого за найближчим аналогом. Використання дешевого пластифікатора нафталіно-формальдегідного складу по заявленому способу, у порівнянні з досить дорогим суперпластифікатором полікарбоксилатного складу за найближчим аналогом, дозволяє також суттєво зменшити вартість в'яжучого. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб приготування сульфатно-шлакового в'яжучого, що включає спільний мокрий помел гранульованого доменного шлаку, сульфатного активізатора, вапновмісного активізатора, а також пластифікатора, який відрізняється тим, що як пластифікатор використовують суперпластифікатор нафталіно-формальдегідного складу в такому співвідношенні, мас. %: гранульований доменний шлак 63-65 сульфатний активізатор 6-7 вапновмісний активізатор 1-2 суперпластифікатор нафталіноформальдегідного складу 1,5-2 вода 25-28. 45 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
