Сільськогосподарська машина

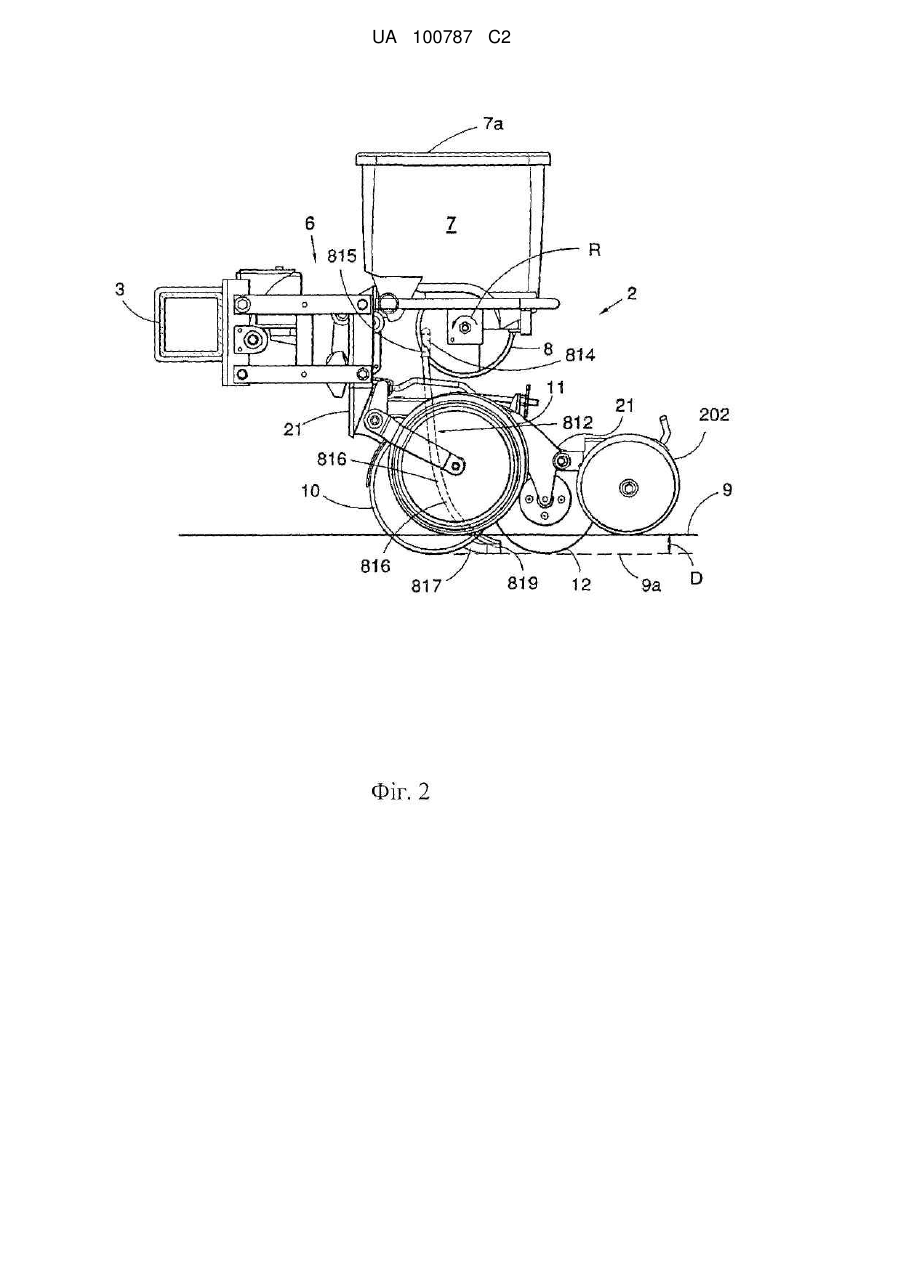

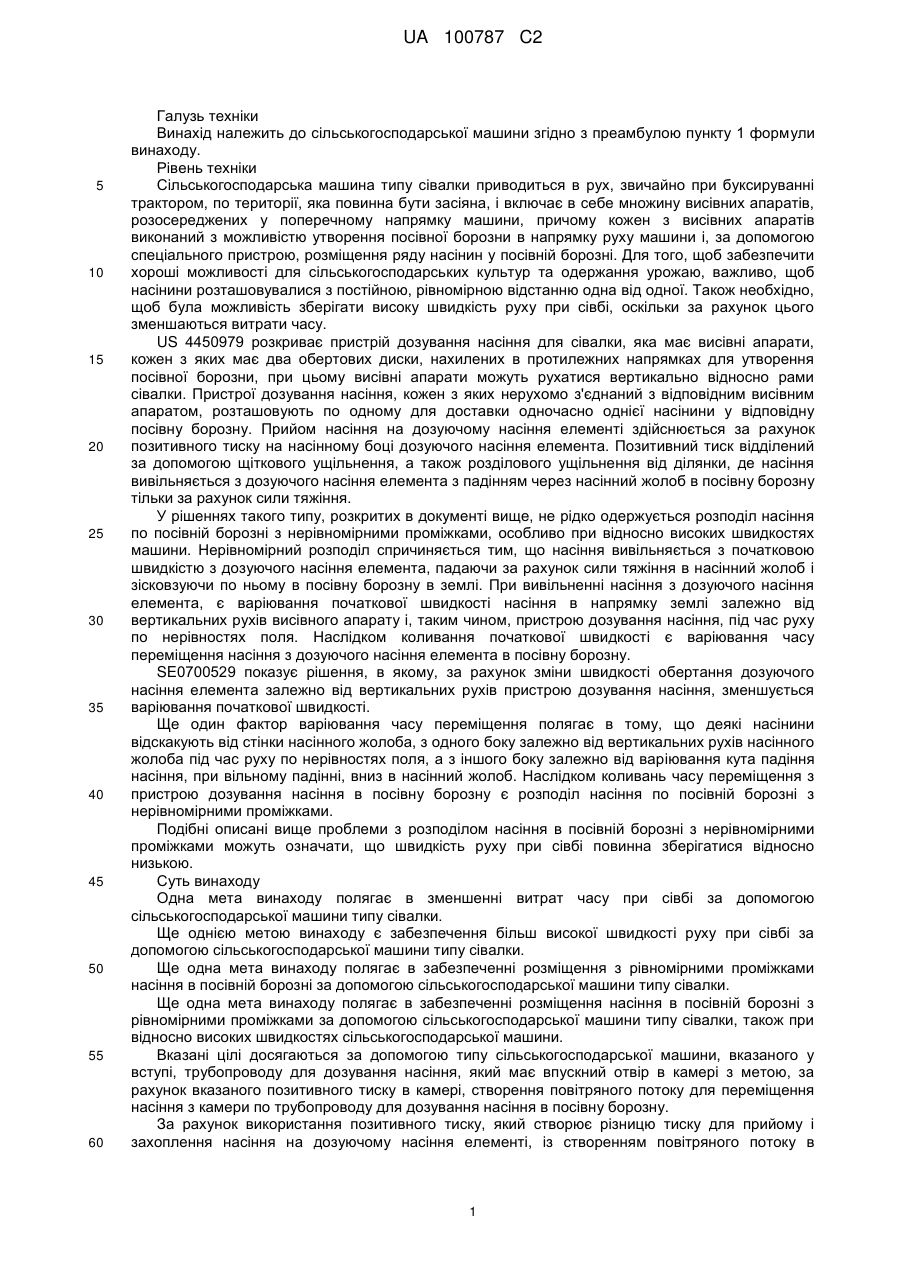

Реферат: Сільськогосподарська машина включає в себе щонайменше один висівний апарат (2), який містить, в свою чергу, опорний пристрій (21), а також пристрій (8) дозування насіння, при цьому висівний апарат (2) рухомо з'єднаний з елементом (3) конструкції, що міститься в сільськогосподарській машині. Пристрій (8) дозування насіння нерухомо з'єднаний з опорним пристроєм (21) висівного апарата (2), при цьому пристрій (8) дозування насіння включає в себе камеру для насіння, виконану з можливістю нагнітання в неї позитивного тиску, при цьому дозуючий насіння елемент утворює стінку, що обмежує камеру, і в якій розташовані отвори або пази. Отвори/пази з'єднують камеру з навколишнім середовищем, з метою, за рахунок різниці тиску, що створюється таким чином, прикріплення і переміщення насіння у вказаних отворах/пазах дозуючого насіння елемента. Трубопровід (812) для дозування насіння має впускний отвір (814) в камері, з метою, за рахунок вказаного позитивного тиску в камері, створення повітряного потоку для переміщення насіння з камери по трубопроводу (812) для дозування насіння в посівну борозну (9а). UA 100787 C2 (12) UA 100787 C2 UA 100787 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід належить до сільськогосподарської машини згідно з преамбулою пункту 1 формули винаходу. Рівень техніки Сільськогосподарська машина типу сівалки приводиться в рух, звичайно при буксируванні трактором, по території, яка повинна бути засіяна, і включає в себе множину висівних апаратів, розосереджених у поперечному напрямку машини, причому кожен з висівних апаратів виконаний з можливістю утворення посівної борозни в напрямку руху машини і, за допомогою спеціального пристрою, розміщення ряду насінин у посівній борозні. Для того, щоб забезпечити хороші можливості для сільськогосподарських культур та одержання урожаю, важливо, щоб насінини розташовувалися з постійною, рівномірною відстанню одна від одної. Також необхідно, щоб була можливість зберігати високу швидкість руху при сівбі, оскільки за рахунок цього зменшаються витрати часу. US 4450979 розкриває пристрій дозування насіння для сівалки, яка має висівні апарати, кожен з яких має два обертових диски, нахилених в протилежних напрямках для утворення посівної борозни, при цьому висівні апарати можуть рухатися вертикально відносно рами сівалки. Пристрої дозування насіння, кожен з яких нерухомо з'єднаний з відповідним висівним апаратом, розташовують по одному для доставки одночасно однієї насінини у відповідну посівну борозну. Прийом насіння на дозуючому насіння елементі здійснюється за рахунок позитивного тиску на насінному боці дозуючого насіння елемента. Позитивний тиск відділений за допомогою щіткового ущільнення, а також розділового ущільнення від ділянки, де насіння вивільняється з дозуючого насіння елемента з падінням через насінний жолоб в посівну борозну тільки за рахунок сили тяжіння. У рішеннях такого типу, розкритих в документі вище, не рідко одержується розподіл насіння по посівній борозні з нерівномірними проміжками, особливо при відносно високих швидкостях машини. Нерівномірний розподіл спричиняється тим, що насіння вивільняється з початковою швидкістю з дозуючого насіння елемента, падаючи за рахунок сили тяжіння в насінний жолоб і зісковзуючи по ньому в посівну борозну в землі. При вивільненні насіння з дозуючого насіння елемента, є варіювання початкової швидкості насіння в напрямку землі залежно від вертикальних рухів висівного апарату і, таким чином, пристрою дозування насіння, під час руху по нерівностях поля. Наслідком коливання початкової швидкості є варіювання часу переміщення насіння з дозуючого насіння елемента в посівну борозну. SE0700529 показує рішення, в якому, за рахунок зміни швидкості обертання дозуючого насіння елемента залежно від вертикальних рухів пристрою дозування насіння, зменшується варіювання початкової швидкості. Ще один фактор варіювання часу переміщення полягає в тому, що деякі насінини відскакують від стінки насінного жолоба, з одного боку залежно від вертикальних рухів насінного жолоба під час руху по нерівностях поля, а з іншого боку залежно від варіювання кута падіння насіння, при вільному падінні, вниз в насінний жолоб. Наслідком коливань часу переміщення з пристрою дозування насіння в посівну борозну є розподіл насіння по посівній борозні з нерівномірними проміжками. Подібні описані вище проблеми з розподілом насіння в посівній борозні з нерівномірними проміжками можуть означати, що швидкість руху при сівбі повинна зберігатися відносно низькою. Суть винаходу Одна мета винаходу полягає в зменшенні витрат часу при сівбі за допомогою сільськогосподарської машини типу сівалки. Ще однією метою винаходу є забезпечення більш високої швидкості руху при сівбі за допомогою сільськогосподарської машини типу сівалки. Ще одна мета винаходу полягає в забезпеченні розміщення з рівномірними проміжками насіння в посівній борозні за допомогою сільськогосподарської машини типу сівалки. Ще одна мета винаходу полягає в забезпеченні розміщення насіння в посівній борозні з рівномірними проміжками за допомогою сільськогосподарської машини типу сівалки, також при відносно високих швидкостях сільськогосподарської машини. Вказані цілі досягаються за допомогою типу сільськогосподарської машини, вказаного у вступі, трубопроводу для дозування насіння, який має впускний отвір в камері з метою, за рахунок вказаного позитивного тиску в камері, створення повітряного потоку для переміщення насіння з камери по трубопроводу для дозування насіння в посівну борозну. За рахунок використання позитивного тиску, який створює різницю тиску для прийому і захоплення насіння на дозуючому насіння елементі, із створенням повітряного потоку в 1 UA 100787 C2 5 10 15 20 25 30 35 40 45 50 55 трубопроводі для дозування насіння, забезпечується можливість більш швидкого переміщення насіння з дозуючого насіння елемента в посівну борозну. Винахід призводить до того, що варіювання вертикальної швидкості пристрою дозування насіння впливає на дистанційний розподіл у посівній борозні дуже обмеженою мірою, оскільки проміжок падіння і, таким чином, час падіння насіння з моменту вивільнення насіння з дозуючого насіння елемента до прискорення насіння повітрям, що входить через впускний отвір трубопроводу для дозування насіння, може бути зроблений дуже коротким. Таким чином, варіювання початкової швидкості різного насіння у впускний отвір трубопроводу для дозування насіння як наслідок варіювання вертикальної швидкості висівного апарату внаслідок нерівностей землі під час руху на полі стає мінімальним. Крім того, швидкість переміщення насіння в трубопроводі для дозування насіння у багато разів більше, ніж перешкода від накладеної вертикальної швидкості трубопроводу для дозування насіння внаслідок вертикальної швидкості висівного агрегату під час руху по полю. Винахід також призводить до того, що відомі проблеми з відскакуваннями в трубопроводі для дозування насіння в цьому випадку значно зменшені, оскільки повітряний потік регулює напрямок руху насіння у впускний отвір трубопроводу для дозування насіння і далі по трубопроводу для дозування насіння. Це надає можливість невеликих внутрішніх розмірів трубопроводу для дозування насіння і високої швидкості насіння. Таке поєднання призводить, крім всього іншого, до того, що кути відскакування в трубопроводі для дозування насіння стають невеликими. Крім того, винахід призводить до того, що повітряне переміщення насіння по трубопроводу для дозування насіння, з дозуючого насіння елемента в пристрої дозування насіння в посівну борозну, відбувається дуже швидко в порівнянні з вільним падінням. Даний час переміщення може, як правило, становити до приблизно 0,08 сек. Такий короткий час означає, що варіювання швидкості, яке різні насінини мають при переміщенні в повітряному потоку, за рахунок різних факторів, таких як орієнтація насіння відносно напрямку повітряного потоку, відстань насінини до стінки, де швидкість повітря більш низька, тертя насіння об стінку, тощо, не впливають шкідливо на часовий інтервал між двома насінинами і, таким чином, не впливають шкідливо на дистанційний розподіл у посівній борозні. Впускний отвір трубопроводу для дозування насіння, переважно, розташований в тісному зв'язку з приймальною ділянкою на несучому насіння боці дозуючого насіння елемента. Таким чином, можуть бути мінімізовані проміжок падіння і, за рахунок цього, час падіння насіння з моменту, коли насіння вивільняється з дозуючого насіння елемента у впускний отвір трубопроводу для дозування насіння. Переважно, трубопровід для дозування насіння має впускний напрямок, який має кут до площини, при цьому дана площина розташовується по дотичній до несучого насіння боку дозуючого насіння елемента в середині приймальної ділянки, причому даний кут знаходиться в межах інтервалу між 10° та 50°, переважно, між 20° та 40°. Випробування показали, що кут, який дорівнює по суті 30°, дає позитивні результати. Дозуючий насіння елемент має, переважно, ротаційно симетричну форму навколо осі обертання, при цьому отвори/пази розосереджені рівновіддалено один від одного вздовж окружності центрів отворів, співвісного з віссю обертання. Переважно, ще один кут між впускним напрямком трубопроводу для дозування насіння, що проектується на площину, яка розташовується по дотичній до несучого насіння боку дозуючого насіння елемента в середині приймальної ділянки, і лінією у вказаній площині, при цьому дана лінія розташовується по дотичній до окружності центрів отворів, знаходиться в межах інтервалу між 0° та 30°. Переважно, вказаний кут становить по суті 0°, за допомогою чого ризики перешкод для руху насіння з дозуючого насіння елемента в трубопровід для дозованого насіння зберігаються низькими за рахунок мінімізації зміни напрямку руху насіння. Переважно, дозуючий насіння елемент має ділянку, в якій розташовані отвори/пази, поперечний переріз якої має інший кут до осі обертання на окружності центрів отворів, при цьому кут знаходиться в межах інтервалу між 45° та 135°. Таким чином, дозуючий насіння елемент на вказаній ділянці може бути зроблений конусоподібним. Кут менше, ніж 90° спричиняє за собою те, що напрямок руху насіння з дозуючого насіння елемента і далі по трубопроводу для дозування насіння може зберігатися по можливості незмінним. Кут більше, ніж 90° означає, що насінний бік вказаної ділянки утворює конусоподібну внутрішню поверхню, яка спрощує перемішування об'єму насіння. Якщо замість цього вибирають, щоб кут становив 90°, дозуючий насіння елемент може бути утворений у вигляді дозуючого насіння диска, який забезпечує просту і зручну конструкцію. 2 UA 100787 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій дозування насіння має, переважно, засіб вирівнювання тиску в приймальній ділянці, переважно, у вигляді ролика, з метою, в приймальній ділянці, усунення різниці тиску з різних боків отворів/пазів і, таким чином, також змушення захоплення насіння, а також підтримуючий ролик на несучому насіння боці дозуючого насіння елемента з метою підтримання дозуючого насіння елемента і протидії стискаючим зусиллям, які засіб вирівнювання тиску прикладає до зовнішнього боку дозуючого насіння елемента, а також запобігання входженню в контакт несучого насіння боку дозуючого насіння елемента з впускним отвором трубопроводу для дозування насіння. Таким чином, дозуючий насіння елемент може бути розташований як можна ближче до впускного отвору трубопроводу для дозування насіння, не торкаючись впускного отвору дозуючого насіння елемента. Перевалено, впускний отвір трубопроводу для дозування насіння розташований по суті урівень з віссю обертання дозуючого насіння елемента. Дане положення є переважним, оскільки насіння, яке вивільняється з дозуючого насіння елемента прямо навпроти засобу вирівнювання тиску, буде падати, навіть якщо проміжок падіння є коротким, за рахунок сили тяжіння, в напрямку прямо у бік впускного отвору трубопроводу для дозування насіння. Переважно, впускний напрямок трубопроводу для дозування насіння простягається по суті у вертикальній площині. Трубопровід для дозування насіння має, переважно, впускний отвір і випускний отвір, які є нерухомими один відносно одного. Переважно, трубопровід для дозування насіння має фіксовану дугоподібну форму відносно підтримуючого пристрою і пристрою дозування насіння висівного апарату. Таким чином, ризик відскакування додатково зменшується за рахунок того, що насіння за допомогою відцентрової сили в максимально можливій мірі буде дотримуватися одного боку внутрішньої стінки трубопроводу для дозування насіння, а саме боку стінки, яка найбільш віддалена від центра радіуса вигину вказаної дугоподібної форми. Переважно, трубопровід для дозування насіння складається із впускної ділянки, випускної ділянки, а також сім'япроводу, який має дугоподібну форму в площині по всій своїй довжині, за допомогою чого розподіл зусиль від сім'япроводу на насінини може зберігатися відносно рівномірним протягом всього переміщення. Сім'япровід має, переважно, дугоподібну форму в площині з постійним радіусом вигину по всій своїй довжині, як альтернатива, дугоподібну форму в площині з радіусом вигину, що постійно змінюється по всій своїй довжині, яка забезпечує невелику різницю розподілу зусиль, при цьому постійний радіус не може бути досягнутий з інших причин, як наприклад, з міркувань простору. Крім того, безперервна зміна радіуса може бути виконана з можливістю прискорення насіння через сім'япровід з метою досягнення рівномірного зусилля вздовж всього переміщення, як альтернатива, застосування сповільнюючого зусилля поблизу випускного отвору. Опис фігур Винахід буде описаний більш детально нижче, при цьому зроблене посилання на креслення, на яких - фігура 1 показує перспективне зображення сівалки, якщо дивитися навскіс зверху і навскіс позаду, згідно з варіантом здійснення винаходу, - фігура 2 показує вигляд збоку висівного апарату, що міститься в сівалці на фігурі 1. - фігура 3 показує перспективне зображення першого варіанту здійснення пристрою дозування насіння, що міститься у висівному апараті на фігурі 2, - фігура 4 показує переріз А-А перпендикулярно осі обертання дозуючого насіння елемента першого варіанту здійснення пристрою дозування насіння згідно з фігурою З, - фігура 5а показує переріз В-В через вісь обертання дозуючого насіння елемента першого варіанту здійснення пристрою дозування насіння згідно з фігурою З, - фігура 5b показує переріз С-С через впускний отвір трубопроводу для дозування насіння першого варіанту здійснення пристрою дозування насіння на фігурі З, - фігура 6 показує вертикальний переріз D-D, паралельно напрямку руху сівалки, другого варіанту здійснення пристрою дозування насіння, що міститься у висівному апараті на фігурі 2, - фігура 7а показує вертикальний переріз Е-Е, перпендикулярно напрямку руху сівалки, другого варіанту здійснення пристрою дозування насіння на Фігурі 6, - фігура 7b показує вертикальний переріз F-F, перпендикулярно напрямку руху сівалки, другого варіанту здійснення пристрою дозування насіння на фігурі 6, - фігура 8 показує вигляд збоку висівного апарату, що міститься в сівалці на фігурі 1, який має третій варіант здійснення пристрою дозування насіння. Докладний опис 3 UA 100787 C2 5 10 15 20 25 30 35 40 45 50 55 Фігура 1 показує вигляд у перспективі сільськогосподарської машини 1 у вигляді сівалки згідно з варіантом здійснення винаходу. Сівалка 1 включає в себе ряд, в даному прикладі вісім, висівних апаратів 2, кожен з яких прикріплений до елемента 3 конструкції, що містить поперечну сталеву балку. Сівалка 1, за допомогою кріпильної деталі 5, розміщеної на вільному кінці подовжнього елемента 4 конструкції, розташовується з можливістю прикріплення позаду тяги транспортного засобу і рухається в напрямку, позначеному стрілкою F на фігурі 1. В процесі руху машини 1 по території, яка повинна бути засіяна, кожен з висівних апаратів 2 розташовується з можливістю утворення посівної борозни в напрямку руху машини для того, щоб вміщувати за раз одну насінину вздовж посівної борозни з утворенням ряду насіння в напрямку руху F машини, а також закладати посівну борозну. Також показаний утворюючий тиск елемент конструкції у вигляді вентилятора 880. Фігура 2 показує вигляд збоку одного з висівних апаратів 2. За допомогою закріпляючого пристрою 6, описаного більш детально нижче, він рухомо з'єднаний з поперечним елементом 3 конструкції. Висівний апарат 2 включає в себе насінний бункер 7, який з'єднуються з пристроєм 8 дозування насіння, що описаний більш детально нижче і здійснює, через трубопровід 812 для дозування насіння (зображений на фігурі 2 за допомогою пунктирних ліній), доставку за раз однієї насінини в посівну борозну 9а в землю 9. Висівний апарат 2 включає в себе опорний пристрій 21, до якого жорстко приєднаний пристрій 8 дозування насіння і на якому встановлений елемент конструкції формування посівної борозни, що містить два обертових диски 10 (тільки один з яких видно на фігурі 2), які виконані з можливістю утворення посівної борозни 9а. У даному прикладі, диски 10 розташовані поруч по суті в одному і тому самому місці в заданому напрямку руху F машини. Однак, як альтернатива, диски 10 можуть бути взаємно зміщені в напрямку руху. Диски 10 розташовуються під кутом один до одного і орієнтовані таким чином, що вони взаємно розходяться назад і вгору. При використанні машини, диски 10 розташовуються з можливістю частково проникати з обертанням вниз в землю для регулювання глибини D посіву, і за рахунок вказаного взаємного розходження розводять грунт в боки для утворення посівної борозни 9а, при цьому нижній вихід або випускний отвір 819 трубопроводу 812 для дозування насіння розташований безпосередньо позаду контактування диска 10 із землею 9. Взаємне розходження назад і вгору елементів конструкції дисків 10 означає, що їх бокові поверхні знаходяться найбільш близько одна до одної в ділянці, де вони проникають вниз в землю. Захисний елемент конструкції 817 зберігає і захищає випускний отвір 819 трубопроводу длядозування насіння від зношування. Захисний елемент конструкції 817 може сам по собі також бути невід'ємною частиною випускного отвору 819. Захисний елемент 817 також формує дно посівної борозни 9а. Притискне колесо 12 уповільнює швидкість насіння до нуля відносно землі та вдавлює вниз насіння в дно посівної борозни. У даній заявці описаний суцільний трубопровід 812 для дозування насіння, який доставляє насіння з пристрою 8 дозування насіння в посівну борозну 9а, і який складається з різних ділянок, таких як, наприклад, впускний отвір 814, з'єднувальна ділянка 815, сім'япровід 816 і випускний отвір 819. Трубопровід 812 для дозування насіння може, звичайно, мати інше розділення включених частин або складатися із суцільної частини для всіх функцій. Сім'япровід 816 може бути виготовлений зі шланга або трубки, що має незігнену форму, підходящої міцності і призначений утримуватися на своєму місці в належній формі за допомогою місць кріплення на висівному апараті 2. Як альтернатива, сім'япровід 816 має належну форму в розібраному вигляді і може в такому випадку мати велику міцність. Переважно, сім'япровід 816 має гладку внутрішню поверхню з низьким тертям, а також круглий поперечний переріз мінімально можливого внутрішнього діаметра без заклинення насіння в сім'япроводі 816. У цьому прикладі, висівний апарат 2 також включає в себе в цьому випадку завершальні елементи конструкції 202, які не описуються більш детально, пристосовані для закладення посівної борозни 9а. Висівний апарат 2 може також включати в себе підготовчі елементи конструкції, не показані на фігурах. Висівний апарат 2 пристосований, щоб переміщатися за допомогою двох опорних коліс 11, розташованих у кожного боку пари дисків 10, при цьому колісні осі опорних коліс 11 розташовані дещо позаду дискових осей в передбачуваному напрямку руху F машини. Більш точно, опорні колеса 11 розташовані у обох боків пар дисків 10, якщо дивитися упоперек до передбачуваного напрямку руху F сільськогосподарської машини 1, а також поблизу до відповідного диска 10, і здійснюють, під час використання, запобігання викиданню ґрунту з посівної борозни дисками 10. Згідно з відомим рівнем техніки, посівну глибину D можна регулювати за допомогою коректування висоти опорних коліс 11 відносно диска 10. 4 UA 100787 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 3 показує вигляд в перспективі пристрою 8 дозування насіння згідно з першим варіантом здійснення. Пристрій 8 дозування насіння включає в себе корпус 802, а також з'єднувальну ділянку 815 трубопроводу 812 для дозування насіння, повернений назовні від корпусу, до якого прикріплений сім'япровід 816. Пристрій 8 дозування насіння включає в себе дозуючий насіння елемент 803, який розташований в корпусі 802. Дозуючий насіння елемент 803 за допомогою привідного пристрою, не описаного більш детально в даній заявці, виконаний з можливістю обертання навколо вала дозування насіння або осі 805 обертання, як визначено на фігурі 3 по стрілці R. Дозуючий насіння елемент 803 відповідним чином розташований з можливістю зняття з розподіляючого насіння пристрою 8 для того, щоб забезпечити можливість швидкої і простої заміни, наприклад, на дозуючий насіння елемент, призначений для іншого типу насіння. Тепер, посилання зроблене також на фігури 4, 5а та 5b. Фігура 4 являє собою переріз А-А по фігурі 5а. Фігура 5а являє собою переріз В-В по фігурі 4. Фігура 5b являє собою переріз С-С по фігурі 4. Пристрій 8 дозування насіння містить камеру 882, обмежену внутрішньою поверхнею корпусу 802, а також несучою насіння внутрішньою поверхнею 803а дозуючого насіння елемента 803. Позитивний тиск створюється у вказаній камері 882 за допомогою вентилятора 880 (Фігура 1), з'єднаного проводами з відповідним контактом 881 на кожному пристрої 8 дозування насіння. При використанні, насіння за рахунок сили тяжіння подається з насінного бункера 7 (Фігура 2) в камеру 882, внаслідок чого в камері міститься невеликий об'єм 92 насіння. Крім того, позитивний тиск також створюється в насінному бункері 7, який з цієї причини містить щільну кришку 7а (Фігура 2). Впускний отвір 814 і з'єднувальна ділянка 815 трубопроводу для дозування насіння можуть розглядатися як впускна ділянка. У такому випадку, з'єднувальна ділянка 815 являє собою складену частину корпусу 802, яка з'єднує впускний отвір 814, розташований в камері 882, з сім'япроводом 816. Сім'япровід 816 з'єднаний із з'єднувальною ділянкою 815 за межами камери 882. Впускний отвір 814 і з'єднувальна ділянка 815 можуть також являти собою єдину частину. Впускний отвір 814 і випускний отвір 819 є нерухомими один відносно одного, наприклад, за рахунок того, що випускний отвір 819 прикріплений до захисного елемента конструкції 817 або, за допомогою якоїсь деталі, прикріплений до опорного пристрою 21, а також за рахунок того, що впускний отвір прикріплений до пристрою 8 дозування насіння, який, в свою чергу, прикріплений до опорного пристрою 21. Крім того, випускний отвір 819 може складатися з нижнього кінця сім'япроводу 816. У даному першому варіанті здійснення, дозуючий насіння елемент 803 має ротаційно симетричну форму навколо осі 805 обертання. Дозуючий насіння елемент 803 складає стінку, що обмежує камеру 882, і має крізні отвори 804 для прийому і падіння насіння. Отвори 804 розосереджені рівновіддалено один від одного вздовж окружності 811 центрів отворів, співвісно з віссю 805 обертання дозуючого насіння елемента. Поперечний переріз дозуючого насіння елемента мас перший кут VI до його осі обертання на ділянці 803с на окружності 811 центрів отворів. Перший кут VI, в цьому випадку, становить приблизно 75° і повинен знаходитися в межах інтервалу між 45° та 135°. У цьому випадку, отвори 804 показані по суті циліндричними, але вони також можуть бути утворені з поглибленнями на несучому насіння боці 803 дозуючого насіння елемента, при цьому дані поглиблення також називаються лунки. Позитивний тиск в камері 882 створює різницю тиску між внутрішньою поверхнею 803а (несучий насіння бік) дозуючого насіння елемента 803 і його зовнішньою поверхнею 803b, де є нормальний тиск повітря. Відповідно, з'являється різниця тиску всередині отворів 804 дозуючого насіння елемента, оскільки вони з'єднують камеру 882 з навколишнім середовищем. Отвори можна, при необхідності, замінити пазами вздовж периферії дозуючого насіння елемента 803, при цьому вказані пази тоді утворюють канали між корпусом 802 і дозуючим насіння елементом 803. Навколишнє середовище, в цьому випадку не обов'язково означає тільки тиск оточуючого в звичайних умовах повітря, але також включає в себе ділянку з іншим тиском повітря, який, однак, нижче позитивного тиску, переважаючого в камері 882, при цьому досягається відповідна різниця тиску. Внаслідок різниці тиску, насінина захоплюється в кожному отворі 804, коли вона проходить об'єм 92 насіння, звідки відповідна насінина переміщається за рахунок обертання дозуючого насіння елемента 803 у бік впускного отвору 814 трубопроводу 812 для дозування насіння. Пристрій 8 дозування насіння може бути обладнаний здвоєним пристроєм 807 для видалення, який, переважно, є регульованим, в цьому випадку у вигляді планки зі скошеним пазом, для того, щоб видаляти зайве насіння в отворі. Насіння на дозуючому насіння елементі на своєму шляху у впускний отвір 814 трубопроводу для дозування насіння проходить здвоєний пристрій для видалення, який, як альтернатива, може складатися із зубців, роликів або щетинок. 5 UA 100787 C2 5 10 15 20 25 30 35 40 45 50 55 60 Засіб 808 вирівнювання тиску, в цьому випадку у вигляді ролика 808, на не несучій насіння зовнішній поверхні 803b дозуючого насіння елемента, блокує отвори 804 всередині ділянки на дозуючому насіння елементі 803, протилежній ділянці 818 на несучому насіння боці 803а приймального насіння елемента, яка в цьому випадку називається приймальною ділянкою. У межах даної ділянки, усувається різниця тиску через отвори 804 і, за рахунок цього, також сила, що утримує насіння, при цьому насінини більше не захоплюються в отвори і, внаслідок цього, легко можуть попасти у впускний отвір 814 трубопроводу для дозування насіння. Позитивний тиск в камері 882 одночасно створює повітряний потік з пристрою дозування насіння через трубопровід 812 для дозування насіння для переміщення насіння в посівну борозну 9а. Пристрій 8 дозування насіння має розділову стінку 810 з метою запобігання уловлюванню впускним отвором 814 трубопроводу для дозування насіння вільного насіння, наприклад, відкинутого із здвоєного пристрою 807 для видалення, в камері 882, як альтернатива пошкодження, насіння, що знаходиться в отворі 804 на шляху у впускний отвір 814 трубопроводу для дозування насіння. Розділова стінка 810 відповідним чином відкривається в дні для того, щоб забезпечити можливість повернення насіння, яке з якої-небудь причини проскочило повз впускний отвір 814 трубопроводу для дозованого насіння, в об'єм 92 насіння. І Впускний отвір 814 трубопроводу для дозування насіння розташований в безпосередній близькості з вказаною приймальною ділянкою 818 на несучому насіння боці 803 дозуючого насіння елемента, і направлений в її бік. Впускний отвір 814 трубопроводу для дозування насіння має по суті округлий поперечний переріз, якийвиявився переважним для оптимального повітряного потоку з невеликими перешкодами. Впускний отвір 814 має, крім того, впускний напрямок 821, направлений під другим кутом V2 в напрямку дотичної окружності 811 центрів отворів в приймальній ділянці 818, а також третій кут V3 в напрямку поверхні дозуючого насіння елемента в середині приймальної ділянки 818. Більш точно, другий кут V2 являє собою кут між впускним напрямком 821, що проектується на площину 820, розташованого по дотичній до несучого насіння боку 803а дозуючого насіння елемента в середині приймальної ділянки 818. і лінією у вказаній площині 820, яка розташовується по дотичній до окружності 811 центрів отворів. Другий кут V2, переважно, менше, ніж 30°, в цьому випадку приблизно 22°. Більш точно, третій кут V3 являс собою кут між вказаним впускним напрямком 821 і вказаною площиною 820. Перший, другий і третій кути VI, V2, V3 можуть змінюватися в межах відносно широких меж для того, щоб бути оптимальними для як можна більш рівномірного дистанційного розподілу в посівній борозні, оскільки кути не тільки впливають на функцію прийому різного насіння з дозуючого насіння елемента 803 у впускний отвір 804 трубопроводу для дозування насіння, але також впливають на загальну форму і тривалість дозування насіння, при цьому кут між впускним отвором 814 трубопроводу для дозування насіння і сім'япроводом 816, а також кривизна сім'япроводу 816 відіграють вирішальну роль. Для того, щоб додатково впливати на перелічене вище, можливо, зокрема при приведенні в дію дозуючого насіння вала 805 через гнучкий вал або за допомогою електричного двигуна (не показано), розташовувати вісь 805 обертання дозуючого насіння елемента іншим способом ніж горизонтально і/або перпендикулярно напрямку F руху сівалки. Фігура 6, фігура 7а і фігура 7b показують три перерізи другого варіанту здійснення. Фігура 6 являє собою переріз D-D на фігурі 7а. Фігура 7а являє собою переріз Е-Е на фігурі 6. Фігура 7b являє собою переріз F-F на фігурі 6. Даний другий варіант здійснення демонструє спеціальний випадок першого варіанту здійснення, коли перший кут VI дозуючого насіння елемента 803 становить 90°, що означає, що дозуючий насіння елемент 803 знаходиться у вигляді дозуючого насіння диска. Крім того, другий кут V2 становить 0°. Відповідно, впускний отвір 814 трубопроводу для дозування насіння направлений по суті в дотичній площині відносно окружності 811 центрів несучих насіння отворів 804. Впускний напрямок 821 трубопроводу для дозування насіння простягається у вертикальній площині і має крім того третій кут V3 відносно поверхні дозуючого насіння елемента в приймальній ділянці 818, що становить приблизно 30°. Виявилося, що інтервал третього кута V3 є підходящим між 10° та 50°, а переважним він є в межах інтервалу між 20° та 40°, а найбільш переважним по суті 30°. Згідно з другим варіантом здійснення, приймальна ділянка 818, і таким чином також впускний отвір 814. розташовані по суті урівень з віссю 805 обертання дозуючого насіння елемента. Даний другий варіант здійснення має також підтримуючий ролик 809, поруч з впускним отвором 814 трубопроводу для дозування насіння на несучому насіння боці 803а дозуючого насіння елемента. Вказаний підтримуючий ролик складає опору для дозуючого насіння 6 UA 100787 C2 5 10 15 20 25 30 35 40 45 50 55 60 елемента 803 і точку опори зусилля, де засіб вирівнювання тиску 808, в цьому випадку у вигляді ролика, прикладають до зовнішнього боку 803b дозуючого насіння елемента для того, щоб ізолювати отвори в дозуючому насіння елементі. Підтримуючий ролик 809 має також вторинну функцію утримання несучого насіння боку 803а дозуючого насіння елемента як можна ближче до впускного отвору 814 трубопроводу для дозування насіння без входження в контакт дозуючого насіння елемента 803 з впускним отвором 814. Пристрій 8 дозування насіння може також мати засіб перемішування об'єму 92 насіння в нижній частині пристрою дозування насіння для того, щоб полегшити прийом насіння на дозуючому насіння елементі 803, який не показаний в даному описі. Пристрій 8 дозування насіння має розділову стінку 810. Фігура 8 показує третій варіант здійснення пристрою 8 дозування насіння, що міститься у висівному апараті 2. Даний варіант здійснення має протилежний напрямок обертання R дозуючого насіння елемента в порівнянні з іншими варіантами здійснення. Крім того, впускний отвір 814 трубопроводу для дозування насіння розташований під віссю 805 обертання дозуючого насіння елемента. При цьому, трубопровід для дозування насіння стає коротшим, а також може бути утворений з рівномірним, або менш змінюваним,радіусом вигину, по суті по всій своїй довжині. Сім'япровід 816 має дугоподібну форму в площині по всій своїй довжині. Дугоподібна форма може мати постійний радіус вигину по всій своїй довжині або постійно змінюваний радіус вигину по всій своїй довжині. Весь трубопровід 812 для дозування насіння має фіксовану дугоподібну форму відносно підтримуючого пристрою 21 і пристрою 8 дозування насіння висівного агрегату 2. Привідний пристрій, не показаний, може згідно з попереднім рівнем техніки складатися, наприклад, з гідравлічного двигуна або опорного колеса, яке, через ланцюгову передачу або гнучкі вали, приводить в дію ряд пристроїв дозування насіння, або привідний пристрій може, як альтернатива, складатися з одного електричного двигуна на кожному пристрої дозування насіння. Привідний пристрій, також згідно з попереднім рівнем техніки, розташований таким чином, що швидкість обертання дозуючого насіння елемента 803 навколо дозуючого насіння вала 805 збільшується по мірі збільшення швидкості сільськогосподарської машини, і навпаки. Кути, вказані в описі, наведені тільки у вигляді цифр без розмежування напрямку. Винахід може бути змінений за допомогою множини різних шляхів у межах обсягу правових претензій формули винаходу. Наприклад, можуть зустрітися варіанти здійснення, які є поєднаннями пояснених в даному описі варіантів здійснення. Крім того, перший кут VI може знаходитися гранично близько до 0°, так, що зовнішня частина дозуючого насіння елемента стає паралельною осі обертання і що його несуча насіння поверхня описує циліндричну внутрішню або зовнішню огинаючу поверхню. Останній випадок забезпечує як можна менша зміна напрямку насіння у впускний отвір. Посилальні позиції 1 сільськогосподарська машина (сівалка) 2 висівні апарати 3 елемент конструкції, що містить поперечну сталеву балку 4 подовжній елемент конструкції 5 кріпильні деталі 7 насінний бункер 8 пристрій дозування насіння 9 посівна борозна 10 обертові диски 12 притискне колесо 21 опорний пристрій 92 об'єм насіння 202 завершальні елементи конструкції 802 корпус 803 дозуючий насіння елемент 803 а внутрішня поверхня дозуючого насіння елемента 803b зовнішня поверхня дозуючого насіння елемента 803с ділянка обертання 804 крізні отвори 805 вал дозування насіння або вісь обертання 807 здвоєний пристрій для видалення 808 засіб вирівнювання тиску 7 UA 100787 C2 5 10 15 809 підтримуючий ролик 810 розділова стінка 811 окружність центрів отворів 812 трубопровід для дозування насіння 814 впускний отвір трубопроводу 815 з'єднувальна ділянка 816 сім'япровід 817 захисний елемент конструкції 818 приймальна ділянка 819 випускний отвір трубопроводу 820 площина розташованого по дотичній до несучого насіння боку 803а дозуючого насіння елемента 821 впускний напрямок 880 вентилятор 881 контакт 882 камера ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Сільськогосподарська машина, яка включає в себе щонайменше один висівний апарат (2), який містить, в свою чергу, опорний пристрій (21), а також пристрій (8) дозування насіння для доставки насіння в посівну борозну (9а) в землі (9), по якій рухається сільськогосподарська машина (1), при цьому висівний апарат (2) з'єднаний з можливістю переміщення з поперечним елементом (3) конструкції за допомогою закріплюючого пристрою (6), а пристрій (8) дозування насіння нерухомо з'єднаний з опорним пристроєм (21) висівного апарата (2), причому пристрій (8) дозування насіння включає в себе дозуючий насіння елемент (803), який, за допомогою привідного пристрою, виконаний з можливістю переміщення насіння в трубопровід (812) для дозування насіння, при цьому пристрій (8) дозування насіння включає в себе камеру (882) для насіння (92), причому камера (882) виконана з можливістю нагнітання в неї позитивного тиску з утворюючої тиск ланки (880), що міститься в сільськогосподарській машині, при цьому дозуючий насіння елемент (803) утворює стінку, що обмежує камеру (882) і в якій розташовані отвори (804) або пази, причому дані отвори/пази (804) з'єднують камеру (882) з навколишнім середовищем, з метою, за рахунок різниці тиску, що створюється таким чином, прикріплення і переміщення насіння у отворах/пазах (804) дозуючого насіння елемента (803), яка відрізняється тим, що трубопровід (812) для дозування насіння має впускний отвір (814) в камері (882), з метою, за рахунок вказаного позитивного тиску в камері (882), створення повітряного потоку для переміщення насіння з камери (882) по трубопроводу (812) для дозування насіння в посівну борозну (9а). 2. Сільськогосподарська машина за п. 1, в якій впускний отвір (814) трубопроводу для дозування насіння розташований в безпосередній близькості з приймальною ділянкою (818) на несучому насіння боці (803а) дозуючого насіння елемента (803). 3. Сільськогосподарська машина за п. 2, в якій трубопровід (812) для дозування насіння має впускний напрямок (821) під третім кутом (V3) до площини (820), яка розташована по дотичній до несучого насіння боку (803а) дозуючого насіння елемента всередині приймальної ділянки (818), при цьому третій кут (V3) знаходиться в межах інтервалу від 10° до 50°. 4. Сільськогосподарська машина за п. 3, в якій третій кут (V3) знаходиться в межах інтервалу від 20° до 40°, а переважно становить по суті 30°. 5. Сільськогосподарська машина за будь-яким одним з пп. 1-4, в якій дозуючий насіння елемент (803) має ротаційно симетричну форму навколо осі (805) обертання, при цьому отвори/пази (804) розосереджені рівновіддалено один від одного вздовж окружності (811) центрів отворів, співвісної з віссю (805) обертання. 6. Сільськогосподарська машина за п. 5, в якій другий кут (V2) між впускним напрямком (821) трубопроводу для дозування насіння при проектуванні на площину (820), яка розташовується по дотичній до несучого насіння боку (803а) дозуючого насіння елемента всередині приймальної ділянки (818), і лінією у вказаній площині (820), яка розташована по дотичній до окружності (811) центрів отворів, знаходиться в межах інтервалу від 0° до 30°, переважно по суті 0°. 7. Сільськогосподарська машина за п. 5, в якій дозуючий насіння елемент (803) має ділянку (803с), в якій розташовані отвори/пази (804), поперечний переріз якої має перший кут (V1) до осі обертання на окружності (811) центрів отворів, при цьому перший кут (V1) знаходиться в межах інтервалу від 45° до 135°. 8 UA 100787 C2 5 10 15 20 25 30 8. Сільськогосподарська машина за п. 7, в якій перший кут (V1) становить по суті 90°, і при цьому дозуючий насіння елемент (803) переважно складається з дозуючого насіння диска. 9. Сільськогосподарська машина за п. 5, в якій пристрій (8) дозування насіння має засіб (808) вирівнювання тиску в приймальній ділянці (818), переважно у вигляді ролика, для усунення в приймальній ділянці (818) різниці тисків з різних сторін отворів/пазів (804) і таким чином змушення захоплення насіння, і підтримуючий ролик (809) на несучому насіння боці (803а) дозуючого насіння елемента (803) для підтримання дозуючого насіння елемента і протидії стискаючим зусиллям, які прикладаються засобом (808) вирівнювання тиску до зовнішньої сторони (803b) дозуючого насіння елемента. 10. Сільськогосподарська машина за п. 5, в якій пристрій дозування насіння має підтримуючий ролик (809) на несучому насіння боці (803а) дозуючого насіння елемента (803) з метою запобігання входженню в контакт несучого насіння боку (803а) дозуючого насіння елемента з впускним отвором (814) трубопроводу для дозування насіння. 11. Сільськогосподарська машина за п. 5, в якій впускний отвір (814) трубопроводу для дозованого насіння розташований по суті урівень з віссю (805) обертання дозуючого насіння елемента. 12. Сільськогосподарська машина за п. 5, в якій впускний напрямок (821) трубопроводу для дозування насіння простягається по суті у вертикальній площині. 13. Сільськогосподарська машина за п. 5, в якій трубопровід (812) для дозування насіння має впускний отвір (814) і випускний отвір (819), які є нерухомими один відносно одного. 14. Сільськогосподарська машина за п. 5, в якій трубопровід (812) для дозування насіння має фіксовану дугоподібну форму відносно опорного пристрою (21) і пристрою (8) дозування насіння висівного апарата (2). 15. Сільськогосподарська машина за п. 5, в якій трубопровід для дозування насіння складається з впускної ділянки (814, 815), випускної ділянки (819), а також насіннєпроводу (816), при цьому насіннєпровід (816) має дугоподібну форму в площині по всій своїй довжині. 16. Сільськогосподарська машина за п. 15, в якій насіннєпровід (816) має дугоподібну форму в площині з постійним радіусом вигину по всій своїй довжині. 17. Сільськогосподарська машина за п. 15, в якій насіннєпровід (816) має дугоподібну форму в площині з постійно змінюваним радіусом вигину по всій своїй довжині. 9 UA 100787 C2 10 UA 100787 C2 11 UA 100787 C2 12 UA 100787 C2 13 UA 100787 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
