Надвисокочастотний атенюатор

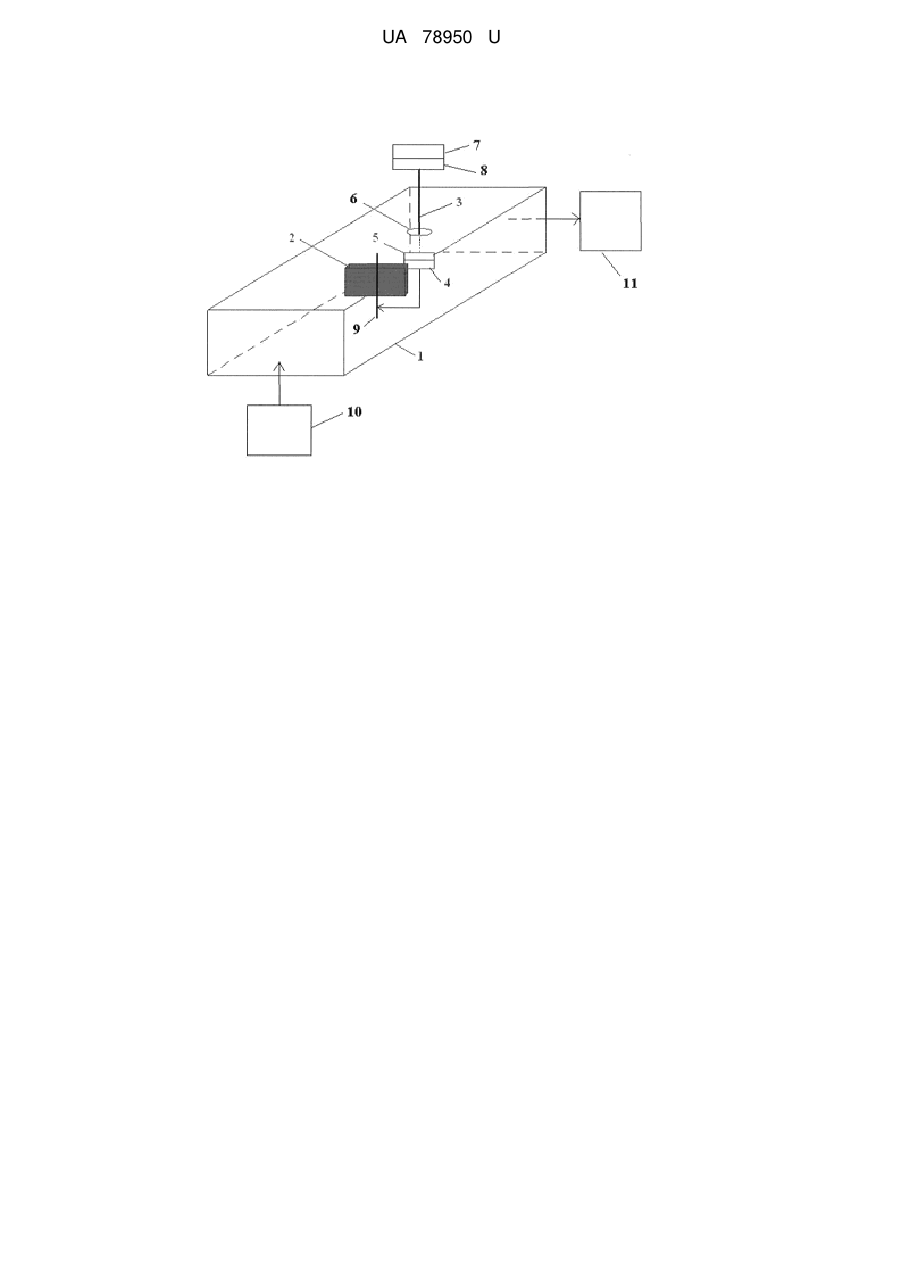

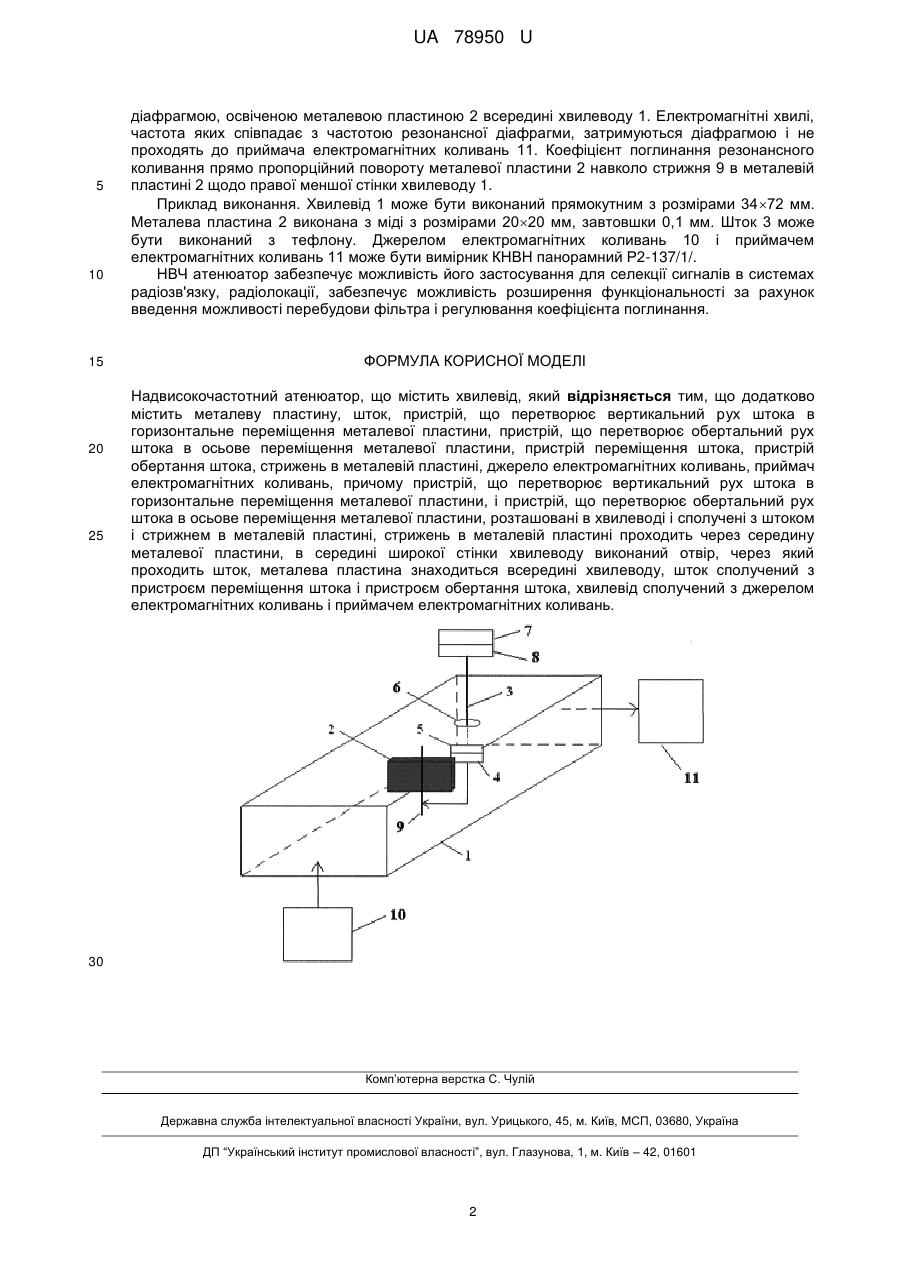

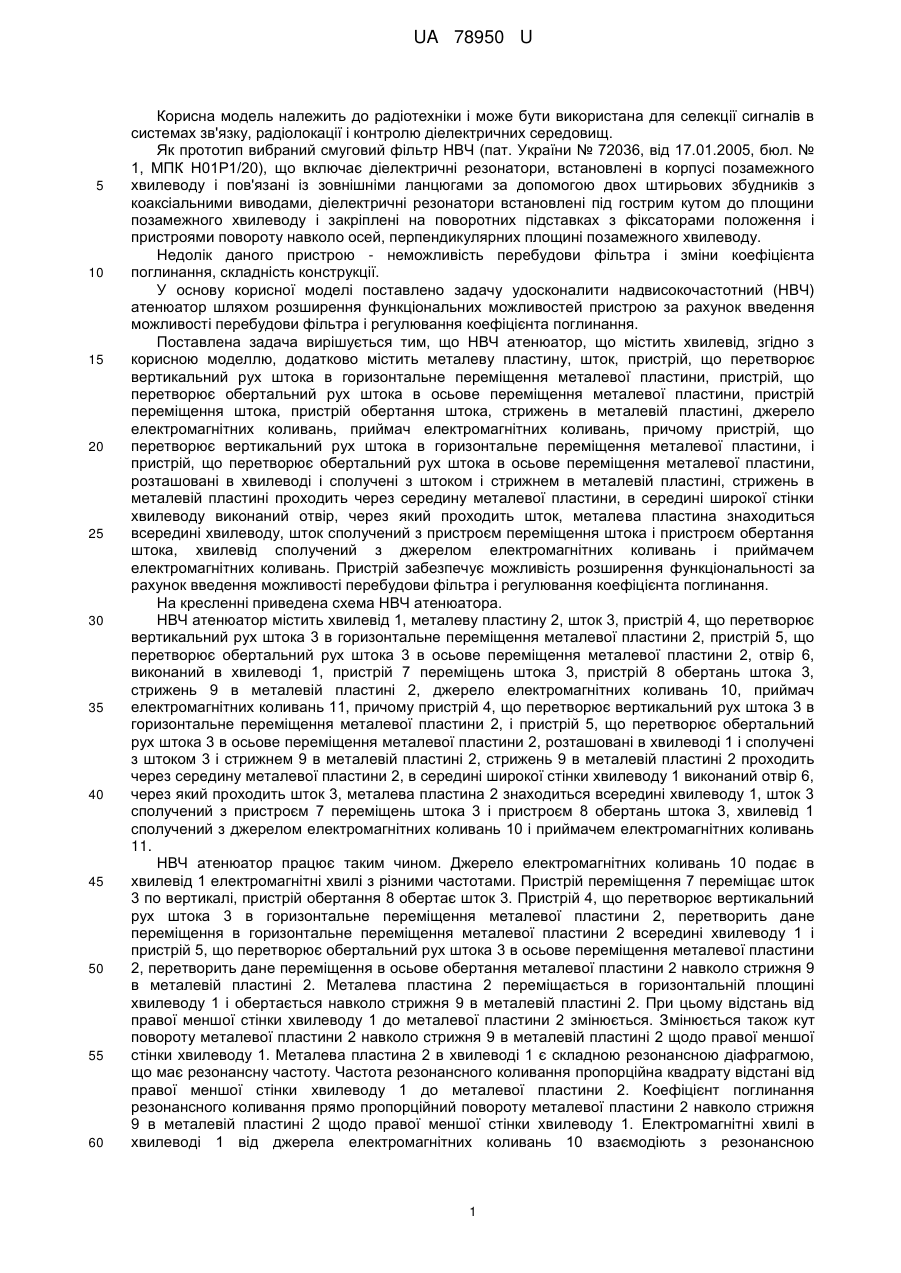

Реферат: Надвисокочастотний атенюатор містить хвилевід, металеву пластину, шток, пристрій, що перетворює вертикальний рух штока в горизонтальне переміщення металевої пластини, пристрій, що перетворює обертальний рух штока в осьове переміщення металевої пластини, пристрій переміщення штока, пристрій обертання штока, стрижень в металевій пластині, джерело електромагнітних коливань, приймач електромагнітних коливань. Пристрій, що перетворює вертикальний рух штока в горизонтальне переміщення металевої пластини, і пристрій, що перетворює обертальний рух штока в осьове переміщення металевої пластини, розташовані в хвилеводі і сполучені з штоком і стрижнем в металевій пластині. В середині широкої стінки хвилеводу виконаний отвір, через який проходить шток. Металева пластина знаходиться всередині хвилеводу. Шток сполучений з пристроєм переміщення штока і пристроєм обертання штока. Хвилевід сполучений з джерелом електромагнітних коливань і приймачем електромагнітних коливань. UA 78950 U (12) UA 78950 U UA 78950 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до радіотехніки і може бути використана для селекції сигналів в системах зв'язку, радіолокації і контролю діелектричних середовищ. Як прототип вибраний смуговий фільтр НВЧ (пат. України № 72036, від 17.01.2005, бюл. № 1, МПК Н01Р1/20), що включає діелектричні резонатори, встановлені в корпусі позамежного хвилеводу і пов'язані із зовнішніми ланцюгами за допомогою двох штирьових збудників з коаксіальними виводами, діелектричні резонатори встановлені під гострим кутом до площини позамежного хвилеводу і закріплені на поворотних підставках з фіксаторами положення і пристроями повороту навколо осей, перпендикулярних площині позамежного хвилеводу. Недолік даного пристрою - неможливість перебудови фільтра і зміни коефіцієнта поглинання, складність конструкції. У основу корисної моделі поставлено задачу удосконалити надвисокочастотний (НВЧ) атенюатор шляхом розширення функціональних можливостей пристрою за рахунок введення можливості перебудови фільтра і регулювання коефіцієнта поглинання. Поставлена задача вирішується тим, що НВЧ атенюатор, що містить хвилевід, згідно з корисною моделлю, додатково містить металеву пластину, шток, пристрій, що перетворює вертикальний рух штока в горизонтальне переміщення металевої пластини, пристрій, що перетворює обертальний рух штока в осьове переміщення металевої пластини, пристрій переміщення штока, пристрій обертання штока, стрижень в металевій пластині, джерело електромагнітних коливань, приймач електромагнітних коливань, причому пристрій, що перетворює вертикальний рух штока в горизонтальне переміщення металевої пластини, і пристрій, що перетворює обертальний рух штока в осьове переміщення металевої пластини, розташовані в хвилеводі і сполучені з штоком і стрижнем в металевій пластині, стрижень в металевій пластині проходить через середину металевої пластини, в середині широкої стінки хвилеводу виконаний отвір, через який проходить шток, металева пластина знаходиться всередині хвилеводу, шток сполучений з пристроєм переміщення штока і пристроєм обертання штока, хвилевід сполучений з джерелом електромагнітних коливань і приймачем електромагнітних коливань. Пристрій забезпечує можливість розширення функціональності за рахунок введення можливості перебудови фільтра і регулювання коефіцієнта поглинання. На кресленні приведена схема НВЧ атенюатора. НВЧ атенюатор містить хвилевід 1, металеву пластину 2, шток 3, пристрій 4, що перетворює вертикальний рух штока 3 в горизонтальне переміщення металевої пластини 2, пристрій 5, що перетворює обертальний рух штока 3 в осьове переміщення металевої пластини 2, отвір 6, виконаний в хвилеводі 1, пристрій 7 переміщень штока 3, пристрій 8 обертань штока 3, стрижень 9 в металевій пластині 2, джерело електромагнітних коливань 10, приймач електромагнітних коливань 11, причому пристрій 4, що перетворює вертикальний рух штока 3 в горизонтальне переміщення металевої пластини 2, і пристрій 5, що перетворює обертальний рух штока 3 в осьове переміщення металевої пластини 2, розташовані в хвилеводі 1 і сполучені з штоком 3 і стрижнем 9 в металевій пластині 2, стрижень 9 в металевій пластині 2 проходить через середину металевої пластини 2, в середині широкої стінки хвилеводу 1 виконаний отвір 6, через який проходить шток 3, металева пластина 2 знаходиться всередині хвилеводу 1, шток 3 сполучений з пристроєм 7 переміщень штока 3 і пристроєм 8 обертань штока 3, хвилевід 1 сполучений з джерелом електромагнітних коливань 10 і приймачем електромагнітних коливань 11. НВЧ атенюатор працює таким чином. Джерело електромагнітних коливань 10 подає в хвилевід 1 електромагнітні хвилі з різними частотами. Пристрій переміщення 7 переміщає шток 3 по вертикалі, пристрій обертання 8 обертає шток 3. Пристрій 4, що перетворює вертикальний рух штока 3 в горизонтальне переміщення металевої пластини 2, перетворить дане переміщення в горизонтальне переміщення металевої пластини 2 всередині хвилеводу 1 і пристрій 5, що перетворює обертальний рух штока 3 в осьове переміщення металевої пластини 2, перетворить дане переміщення в осьове обертання металевої пластини 2 навколо стрижня 9 в металевій пластині 2. Металева пластина 2 переміщається в горизонтальній площині хвилеводу 1 і обертається навколо стрижня 9 в металевій пластині 2. При цьому відстань від правої меншої стінки хвилеводу 1 до металевої пластини 2 змінюється. Змінюється також кут повороту металевої пластини 2 навколо стрижня 9 в металевій пластині 2 щодо правої меншої стінки хвилеводу 1. Металева пластина 2 в хвилеводі 1 є складною резонансною діафрагмою, що має резонансну частоту. Частота резонансного коливання пропорційна квадрату відстані від правої меншої стінки хвилеводу 1 до металевої пластини 2. Коефіцієнт поглинання резонансного коливання прямо пропорційний повороту металевої пластини 2 навколо стрижня 9 в металевій пластині 2 щодо правої меншої стінки хвилеводу 1. Електромагнітні хвилі в хвилеводі 1 від джерела електромагнітних коливань 10 взаємодіють з резонансною 1 UA 78950 U 5 10 15 20 25 діафрагмою, освіченою металевою пластиною 2 всередині хвилеводу 1. Електромагнітні хвилі, частота яких співпадає з частотою резонансної діафрагми, затримуються діафрагмою і не проходять до приймача електромагнітних коливань 11. Коефіцієнт поглинання резонансного коливання прямо пропорційний повороту металевої пластини 2 навколо стрижня 9 в металевій пластині 2 щодо правої меншої стінки хвилеводу 1. Приклад виконання. Хвилевід 1 може бути виконаний прямокутним з розмірами 3472 мм. Металева пластина 2 виконана з міді з розмірами 2020 мм, завтовшки 0,1 мм. Шток 3 може бути виконаний з тефлону. Джерелом електромагнітних коливань 10 і приймачем електромагнітних коливань 11 може бути вимірник КНВН панорамний Р2-137/1/. НВЧ атенюатор забезпечує можливість його застосування для селекції сигналів в системах радіозв'язку, радіолокації, забезпечує можливість розширення функціональності за рахунок введення можливості перебудови фільтра і регулювання коефіцієнта поглинання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Надвисокочастотний атенюатор, що містить хвилевід, який відрізняється тим, що додатково містить металеву пластину, шток, пристрій, що перетворює вертикальний рух штока в горизонтальне переміщення металевої пластини, пристрій, що перетворює обертальний рух штока в осьове переміщення металевої пластини, пристрій переміщення штока, пристрій обертання штока, стрижень в металевій пластині, джерело електромагнітних коливань, приймач електромагнітних коливань, причому пристрій, що перетворює вертикальний рух штока в горизонтальне переміщення металевої пластини, і пристрій, що перетворює обертальний рух штока в осьове переміщення металевої пластини, розташовані в хвилеводі і сполучені з штоком і стрижнем в металевій пластині, стрижень в металевій пластині проходить через середину металевої пластини, в середині широкої стінки хвилеводу виконаний отвір, через який проходить шток, металева пластина знаходиться всередині хвилеводу, шток сполучений з пристроєм переміщення штока і пристроєм обертання штока, хвилевід сполучений з джерелом електромагнітних коливань і приймачем електромагнітних коливань. 30 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
