Призматична шпонка

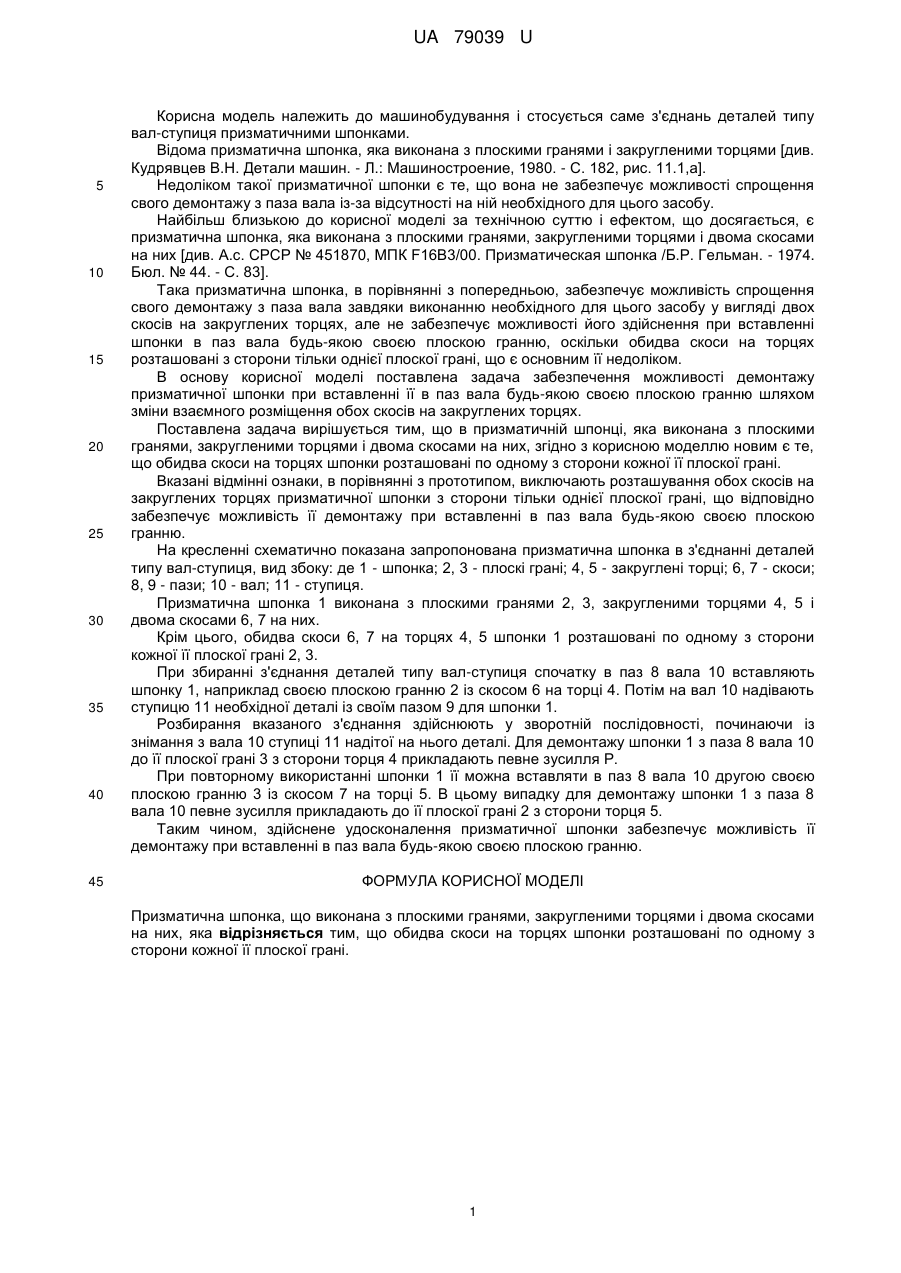

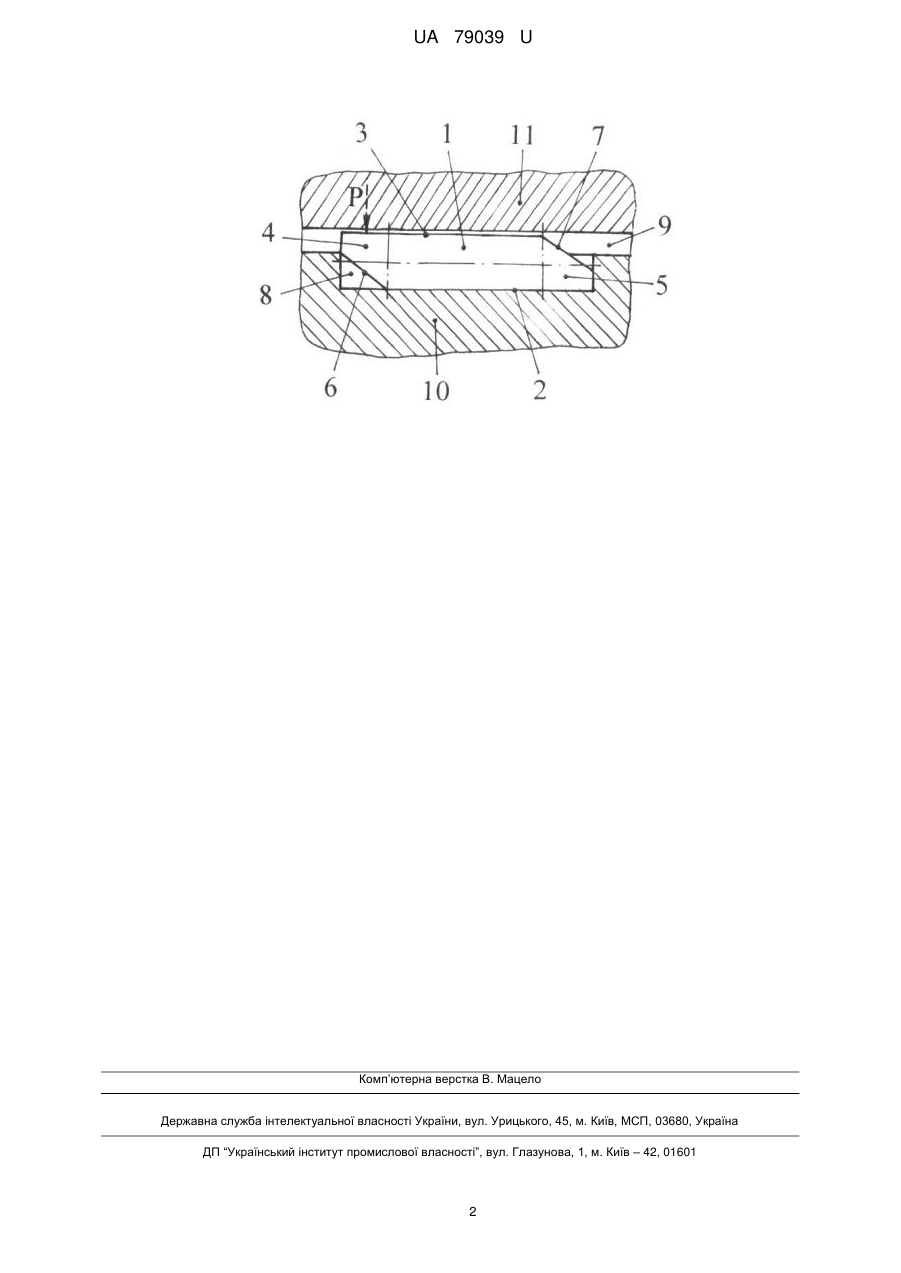

Реферат: UA 79039 U UA 79039 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і стосується саме з'єднань деталей типу вал-ступиця призматичними шпонками. Відома призматична шпонка, яка виконана з плоскими гранями і закругленими торцями [див. Кудрявцев В.Н. Детали машин. - Л.: Машиностроение, 1980. - С. 182, рис. 11.1,а]. Недоліком такої призматичної шпонки є те, що вона не забезпечує можливості спрощення свого демонтажу з паза вала із-за відсутності на ній необхідного для цього засобу. Найбільш близькою до корисної моделі за технічною суттю і ефектом, що досягається, є призматична шпонка, яка виконана з плоскими гранями, закругленими торцями і двома скосами на них [див. А.с. СРСР № 451870, МПК F16В3/00. Призматическая шпонка /Б.Р. Гельман. - 1974. Бюл. № 44. - С. 83]. Така призматична шпонка, в порівнянні з попередньою, забезпечує можливість спрощення свого демонтажу з паза вала завдяки виконанню необхідного для цього засобу у вигляді двох скосів на закруглених торцях, але не забезпечує можливості його здійснення при вставленні шпонки в паз вала будь-якою своєю плоскою гранню, оскільки обидва скоси на торцях розташовані з сторони тільки однієї плоскої грані, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечення можливості демонтажу призматичної шпонки при вставленні її в паз вала будь-якою своєю плоскою гранню шляхом зміни взаємного розміщення обох скосів на закруглених торцях. Поставлена задача вирішується тим, що в призматичній шпонці, яка виконана з плоскими гранями, закругленими торцями і двома скосами на них, згідно з корисною моделлю новим є те, що обидва скоси на торцях шпонки розташовані по одному з сторони кожної її плоскої грані. Вказані відмінні ознаки, в порівнянні з прототипом, виключають розташування обох скосів на закруглених торцях призматичної шпонки з сторони тільки однієї плоскої грані, що відповідно забезпечує можливість її демонтажу при вставленні в паз вала будь-якою своєю плоскою гранню. На кресленні схематично показана запропонована призматична шпонка в з'єднанні деталей типу вал-ступиця, вид збоку: де 1 - шпонка; 2, 3 - плоскі грані; 4, 5 - закруглені торці; 6, 7 - скоси; 8, 9 - пази; 10 - вал; 11 - ступиця. Призматична шпонка 1 виконана з плоскими гранями 2, 3, закругленими торцями 4, 5 і двома скосами 6, 7 на них. Крім цього, обидва скоси 6, 7 на торцях 4, 5 шпонки 1 розташовані по одному з сторони кожної її плоскої грані 2, 3. При збиранні з'єднання деталей типу вал-ступиця спочатку в паз 8 вала 10 вставляють шпонку 1, наприклад своєю плоскою гранню 2 із скосом 6 на торці 4. Потім на вал 10 надівають ступицю 11 необхідної деталі із своїм пазом 9 для шпонки 1. Розбирання вказаного з'єднання здійснюють у зворотній послідовності, починаючи із знімання з вала 10 ступиці 11 надітої на нього деталі. Для демонтажу шпонки 1 з паза 8 вала 10 до її плоскої грані 3 з сторони торця 4 прикладають певне зусилля Р. При повторному використанні шпонки 1 її можна вставляти в паз 8 вала 10 другою своєю плоскою гранню 3 із скосом 7 на торці 5. В цьому випадку для демонтажу шпонки 1 з паза 8 вала 10 певне зусилля прикладають до її плоскої грані 2 з сторони торця 5. Таким чином, здійснене удосконалення призматичної шпонки забезпечує можливість її демонтажу при вставленні в паз вала будь-якою своєю плоскою гранню. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Призматична шпонка, що виконана з плоскими гранями, закругленими торцями і двома скосами на них, яка відрізняється тим, що обидва скоси на торцях шпонки розташовані по одному з сторони кожної її плоскої грані. 1 UA 79039 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
