Вихідний контур зубчастих коліс
Номер патенту: 79046
Опубліковано: 10.04.2013
Автори: Шишов Валентин Павлович, Філь Павло Володимирович, Носко Павло Леонідович, Муховатий Олександр Анатолійович
Формула / Реферат
Вихідний контур зубчастих коліс із профілем, що має криволінійні ділянки ніжки і головки, який відрізняється тим, що геометричні параметри криволінійних ділянок вихідного контуру визначено за умови:
,
де - відстань точки профілю вихідного контуру від ділильної прямої;
- координата профілю вихідного контуру за напрямком ділильної прямої;
- постійні величини;
- профільний кут у точці профілю вихідного контуру на відстані f10 від ділильної прямої.
Текст

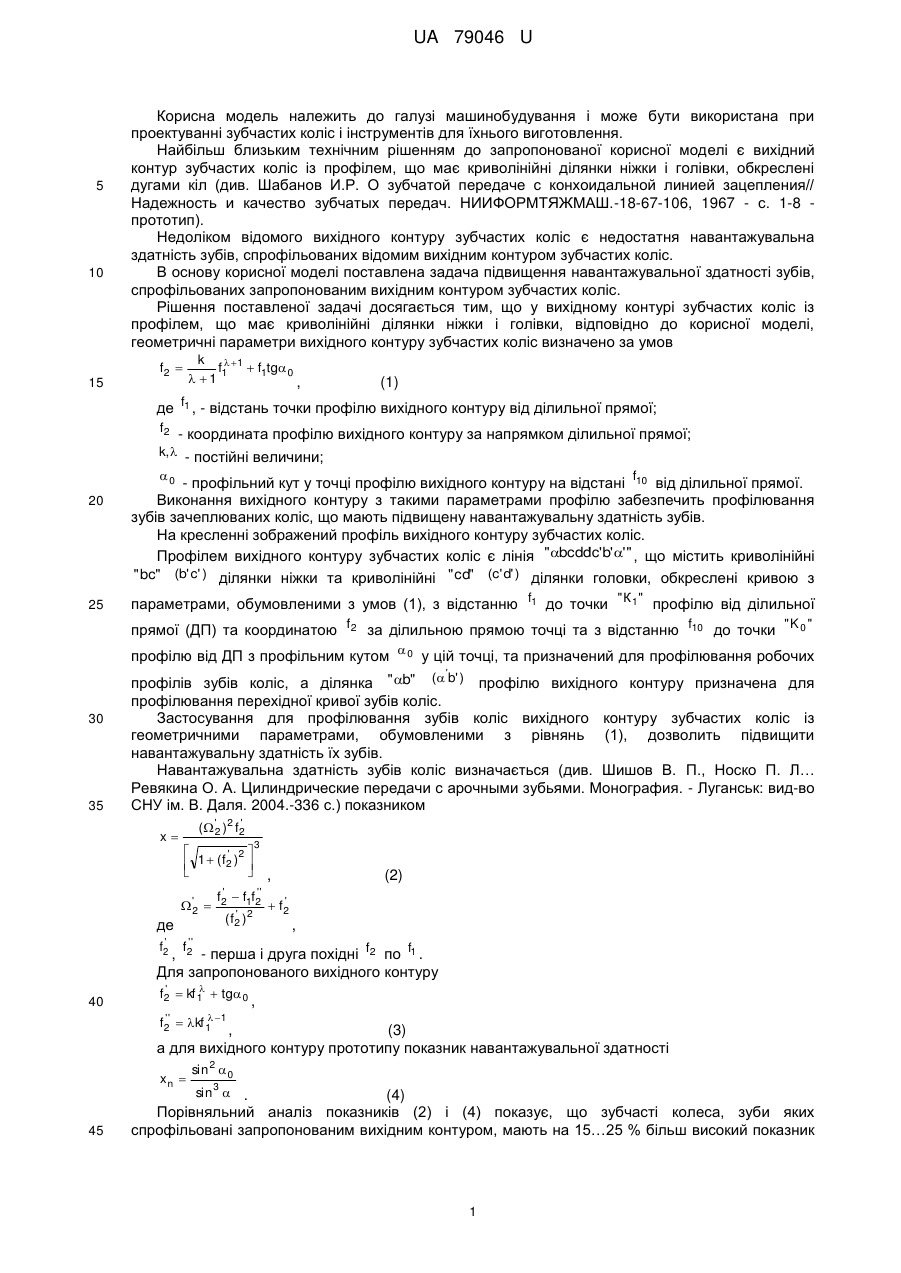

Реферат: Вихідний контур зубчастих коліс із профілем має криволінійні ділянки ніжки і головки. Геометричні параметри криволінійних ділянок вихідного контуру визначено за умови визначення координати профілю від ділильної прямої. UA 79046 U (54) ВИХІДНИЙ КОНТУР ЗУБЧАСТИХ КОЛІС UA 79046 U UA 79046 U 5 10 15 Корисна модель належить до галузі машинобудування і може бути використана при проектуванні зубчастих коліс і інструментів для їхнього виготовлення. Найбільш близьким технічним рішенням до запропонованої корисної моделі є вихідний контур зубчастих коліс із профілем, що має криволінійні ділянки ніжки і голівки, обкреслені дугами кіл (див. Шабанов И.Р. О зубчатой передаче с конхоидальной линией зацепления// Надежность и качество зубчатых передач. НИИФОРМТЯЖМАШ.-18-67-106, 1967 - с. 1-8 прототип). Недоліком відомого вихідного контуру зубчастих коліс є недостатня навантажувальна здатність зубів, спрофільованих відомим вихідним контуром зубчастих коліс. В основу корисної моделі поставлена задача підвищення навантажувальної здатності зубів, спрофільованих запропонованим вихідним контуром зубчастих коліс. Рішення поставленої задачі досягається тим, що у вихідному контурі зубчастих коліс із профілем, що має криволінійні ділянки ніжки і голівки, відповідно до корисної моделі, геометричні параметри вихідного контуру зубчастих коліс визначено за умов k 1 f1 f1tg 0 1 , f2 (1) де f1 f2 - координата профілю вихідного контуру за напрямком ділильної прямої; , - відстань точки профілю вихідного контуру від ділильної прямої; k, - постійні величини; 0 20 25 - профільний кут у точці профілю вихідного контуру на відстані f10 від ділильної прямої. Виконання вихідного контуру з такими параметрами профілю забезпечить профілювання зубів зачеплюваних коліс, що мають підвищену навантажувальну здатність зубів. На кресленні зображений профіль вихідного контуру зубчастих коліс. ' Профілем вихідного контуру зубчастих коліс є лінія " bcddc' b' ' " , що містить криволінійні " bc" (b' c' ) ділянки ніжки та криволінійні " cd" (c' d' ) ділянки головки, обкреслені кривою з параметрами, обумовленими з умов (1), з відстанню f1 до точки " К 1" профілю від ділильної прямої (ДП) та координатою f2 за ділильною прямою точці та з відстанню f10 до точки " K 0 " профілю від ДП з профільним кутом 0 у цій точці, та призначений для профілювання робочих ' 30 35 профілів зубів коліс, а ділянка "b" ( b' ) профілю вихідного контуру призначена для профілювання перехідної кривої зубів коліс. Застосування для профілювання зубів коліс вихідного контуру зубчастих коліс із геометричними параметрами, обумовленими з рівнянь (1), дозволить підвищити навантажувальну здатність їх зубів. Навантажувальна здатність зубів коліс визначається (див. Шишов В. П., Носко П. Л… Ревякина О. А. Цилиндрические передачи с арочными зубьями. Монография. - Луганськ: вид-во СНУ ім. В. Даля. 2004.-336 с.) показником x ' ('2 )2 f2 ' 2 1 ( f2 ) '2 де ' f2 , 3 ' f2 ' f1f2' ' 2 ( f2 ) ' f2' , (2) ' f2 , f f - перша і друга похідні 2 по 1 . Для запропонованого вихідного контуру 40 ' f2 kf 1 tg 0 , ' f2' kf 1 1 , (3) а для вихідного контуру прототипу показник навантажувальної здатності xn 45 sin 2 0 sin 3 . (4) Порівняльний аналіз показників (2) і (4) показує, що зубчасті колеса, зуби яких спрофільовані запропонованим вихідним контуром, мають на 15…25 % більш високий показник 1 UA 79046 U навантажувальної здатності у порівнянні з показником навантажувальної здатності зубів, спрофільованих вихідним контуром прототипу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вихідний контур зубчастих коліс із профілем, що має криволінійні ділянки ніжки і головки, який відрізняється тим, що геометричні параметри криволінійних ділянок вихідного контуру визначено за умови: f2 10 k 1 f1 f1tg 0 , 1 де f1 - відстань точки профілю вихідного контуру від ділильної прямої; f2 - координата профілю вихідного контуру за напрямком ділильної прямої; k, - постійні величини; 0 - профільний кут у точці профілю вихідного контуру на відстані f 10 від ділильної прямої. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
