Шарнір для ортопедичних апаратів

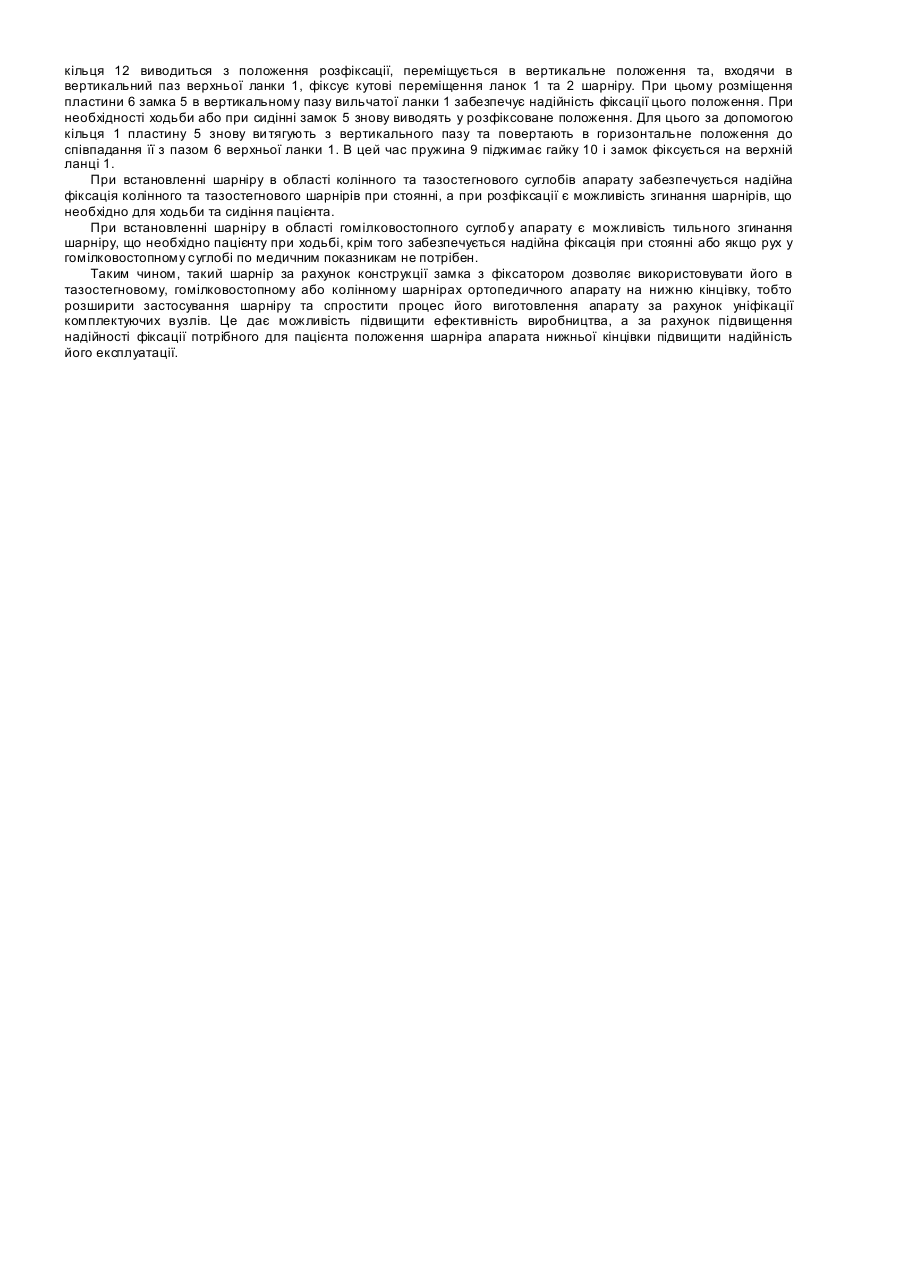

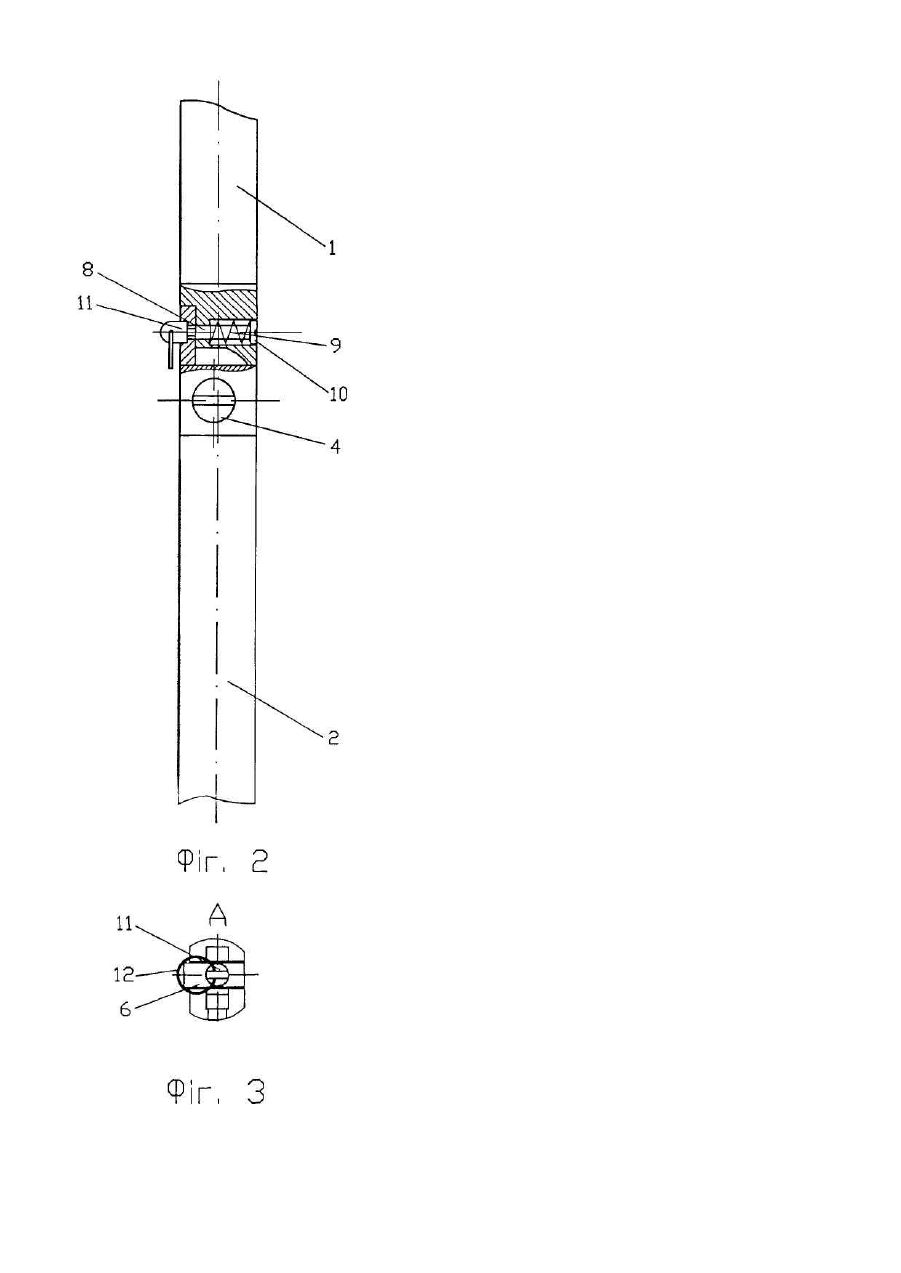

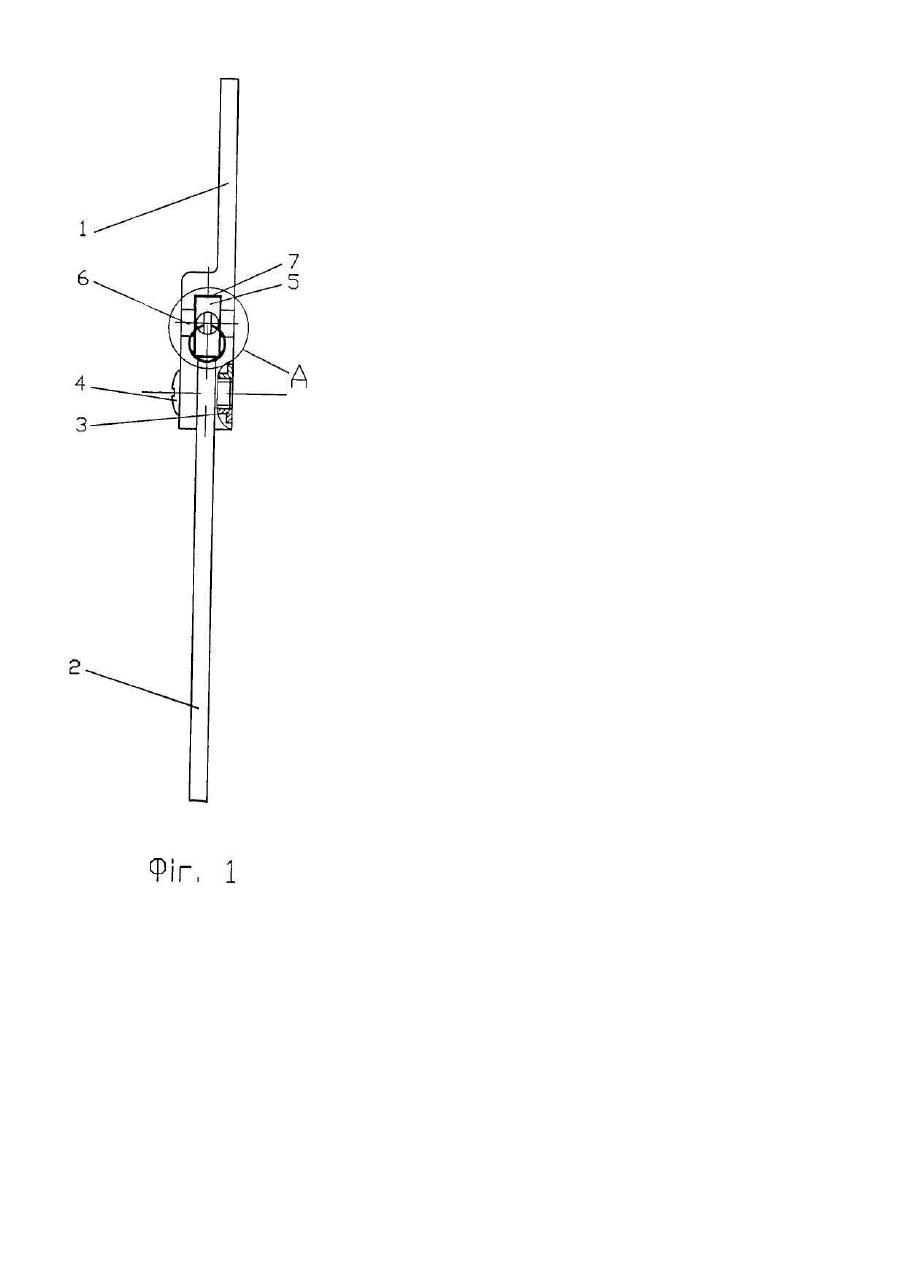

Винахід відноситься до медичної техніки, а саме, до ортопедії і може бути використаний при лікуванні ушкоджень нижніх кінцівок. Відомий шарнір, який використовується в колінній шині для дітей 17К29, [каталог німецької фірми Otto Bock, "Schienen", 1999/2000p.]. Шарнір включає верхню ланку, нижню ланку, з'єднану з верхньою за допомогою спільної осі, падаючий замок прямокутної форми та упор встановлений з переднього торця верхньої ланки. Упор виконано у вигляді розрізної втулки, а в замку виконано подовжній паз з виступом для упора. Основним недоліком цього шарніру є те, що падаючий замок не фіксується у верхньому положенні, коли замок відкрито. Це є незручним, якщо застосовувати його при лікуванні тазостегнового та гомілковостопного суглобів. Відомий також шарнір для ортопедичних апаратів, що використовується для області колінного суглобу, який включає з'єднані віссю криволінійні нижню та вильчату верхню ланки, центри радіусів поворотів яких співпадають з центром повороту цих ланок. На верхній ланці встановлено падаючий замок, виконаний у вигляді чотирьохгранника [Каталог "Pel Orthotic Catalog", USA -Canada, 1992г., с.418]. Шарнір відрізняється простотою конструкції, міцністю та невеликою вагою. Недоліками його являються також відсутність фіксації замка зверху, що може призводити до самовільної розфіксації шарніру і тому являється небезпечним для пацієнта. Співпадання центрів радіуса задніх поверхонь верхньої та нижньої ланок з центром поворотів цих ланок, розміщеним на осі повороту шарніру, не дає можливості падаючому замку охопити ланки шарніру на більшій площі і призводить до недостатньої надійності його фіксації та неможливості використання його при лікуванні гомілковостопного суглоба і незручності застосування при лікуванні тазостегнового суглоба. Відомий шарнір для ортопедичних апаратів по [патенту UA №60781 А], що використовується для області колінного суглобу. Шарнір включає з'єднані віссю прямокутну (в оригіналі нижню) та вильчату верхню ланки, падаючий замок, виконаний у вигляді чотирьохгранника та розміщений на верхній ланці, циліндричний фіксатор, виконаний у вигляді підпружиненого повзуна, встановленого в отворі верхньої ланки; вісь повороту верхньої та нижньої ланок шарніру співпадає із загальним центром повороту цих ланок у горизонтальній площині, а центр радіусів задніх криволінійних поверхонь цих ланок зміщений наперед по відношенню до осьової лінії шарніру; відстані між кутовими торцями верхньої та нижньої ланок до загального центру повороту шарніру однакові. Цей пристрій прийнято за прототип. Недоліками його являється неможливість застосування його в гомілковостопному шарнірі через використання падаючого замка, що впливає на габарити. Крім того, через можливість вільного спрацьовування надійність його фіксації недостатня. Технічною задачею винаходу являється забезпечення більш надійної фіксації шарніру та розширення його експлуатаційних можливостей. Ця задача вирішена тим, що в шарнірі для ортопедичних апаратів, який включає з'єднані віссю повороту вильчату та прямокутну ланки, підпружинений замок з фіксатором, розміщений на верхній ланці, вісь повороту вильчатої та прямокутної ланок шарніру співпадає із загальним центром повороту ци х ланок у горизонтальній площині, а центр радіусів задніх прямолінійних поверхонь цих ланок зміщений наперед по відношенню до осьової лінії шарніру, відмінністю є те, що в ньому замок виконано у ви гляді підпружиненої поворотної пластини, встановленої в горизонтальному або вертикальному пазах вильчатої ланки, фіксатор замка виконано у вигляді циліндричної різьбової вісі, на якій встановлено пружину, розташовану в циліндричному отворі, гайку для регулювання тиску пружини та сферичну гайку з приєднаним до неї кільцем. За рахунок виконання замка у вигляді підпружиненої поворотної пластини, встановленої в горизонтальному або вертикальному пазах вильчатої ланки, забезпечується надійне утримання шарніра в замкнутому положенні. За рахунок виконання фіксатора у вигляді циліндричної різьбової вісі, на якій встановлено пружину, розташовану в циліндричному отворі, гайку для регулювання тиску пружини та сферичну гайку з приєднаним до неї кільцем, забезпечується надійність фіксації замка в горизонтальному положенні. За рахунок такої конструкції шарнір може застосовуватись в тазостегновому суглобі, гомілковостопному та колінному суглобах. Суть винаходу пояснюється кресленням, на якому зображено: - Фіг.1 - загальний вигляд шарніру, вид спереду; - Фіг.2 - загальний вигляд шарніру, вид збоку; - Фіг.3 - виносний елемент А - вид замка у положенні "відкрито". Шарнір для ортопедичного апарата включає вильчату та прямокутну ланки 1, 2 відповідно, які шарнірно сполучені між собою за допомогою осі 3 і закріплені на ній гвинтом 4. Замок, виконаний у вигляді прямокутної пластини 5, встановленої в горизонтальному пазу 6 вильчатої ланки 1 з вертикальним пазом 7, яким являється прорізь цієї ж ланки. В отворі вильчатої ланки 1 встановлено фіксатор 8 замка 5, який складається із циліндричної вісі з різьбою, на якій встановлено пружину 9, розташовану в циліндричному отворі, гайку 10 для регулювання тиску пружини та сферичну гайку 11 для розфіксації замка 5. До гайки 11 приєднано кільце 12. Вісь 3, на якій встановлені ланки 1, 2 шарніра зміщена до переду від осьових ліній верхньої та нижньої 2 ланок і співпадає із загальним центром повороту ланок 1, 2 шарніру. Така конструкція дозволяє встановлювати шарнір в області тазостегнового та гомілковостопного суглобів, а повернувши його відносно вертикальної осі на 180° встановити його в області колінного суглобу. Пристрій використовують наступним чином. В вихідному положенні замок знаходиться в положенні розфіксації. Для цього з допомогою кільця 12 витягують пластину 5 фіксатора 8 з вертикального пазу вильчатої ланки 1 та повертають її в горизонтальне положення до співпадання з пазом 7. В процесі ходьби на ортезі з встановленими в ньому тазостегновим, гомілковостопним та колінним шарнірами замок не перешкоджає рухам суглобів. При необхідності фіксації тазостегнового, гомілковостопного або колінного суглобів пластина 5 замка, відтягуванням з пазу 6 та поворотом кільця 12 виводиться з положення розфіксації, переміщується в вертикальне положення та, входячи в вертикальний паз верхньої ланки 1, фіксує кутові переміщення ланок 1 та 2 шарніру. При цьому розміщення пластини 6 замка 5 в вертикальному пазу вильчатої ланки 1 забезпечує надійність фіксації цього положення. При необхідності ходьби або при сидінні замок 5 знову виводять у розфіксоване положення. Для цього за допомогою кільця 1 пластину 5 знову ви тягують з вертикального пазу та повертають в горизонтальне положення до співпадання її з пазом 6 верхньої ланки 1. В цей час пружина 9 піджимає гайку 10 і замок фіксується на верхній ланці 1. При встановленні шарніру в області колінного та тазостегнового суглобів апарату забезпечується надійна фіксація колінного та тазостегнового шарнірів при стоянні, а при розфіксації є можливість згинання шарнірів, що необхідно для ходьби та сидіння пацієнта. При встановленні шарніру в області гомілковостопного суглобу апарату є можливість тильного згинання шарніру, що необхідно пацієнту при ходьбі, крім того забезпечується надійна фіксація при стоянні або якщо рух у гомілковостопному суглобі по медичним показникам не потрібен. Таким чином, такий шарнір за рахунок конструкції замка з фіксатором дозволяє використовувати його в тазостегновому, гомілковостопному або колінному шарнірах ортопедичного апарату на нижню кінцівку, тобто розширити застосування шарніру та спростити процес його виготовлення апарату за рахунок уніфікації комплектуючих вузлів. Це дає можливість підвищити ефективність виробництва, а за рахунок підвищення надійності фіксації потрібного для пацієнта положення шарніра апарата нижньої кінцівки підвищити надійність його експлуатації.
