Різальний елемент

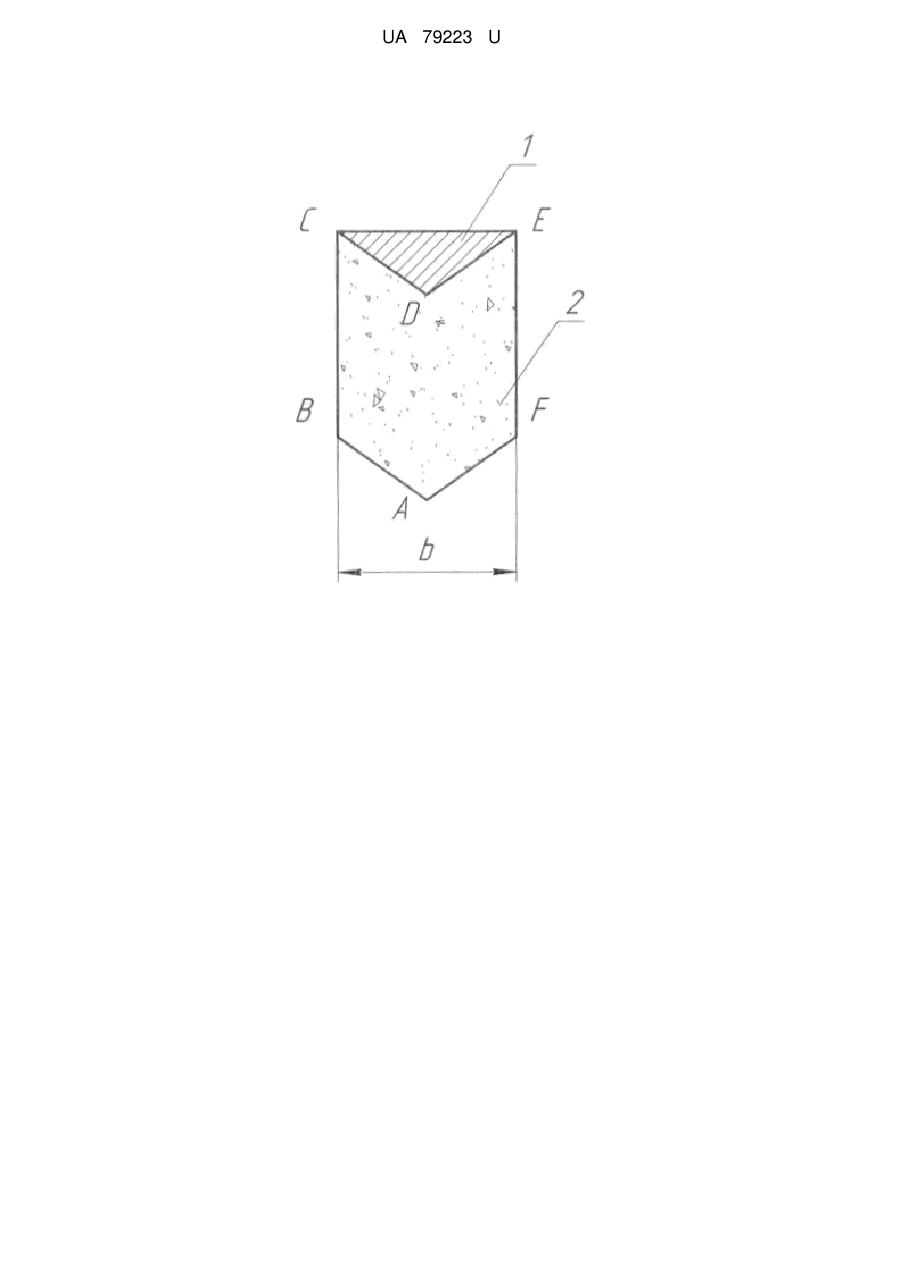

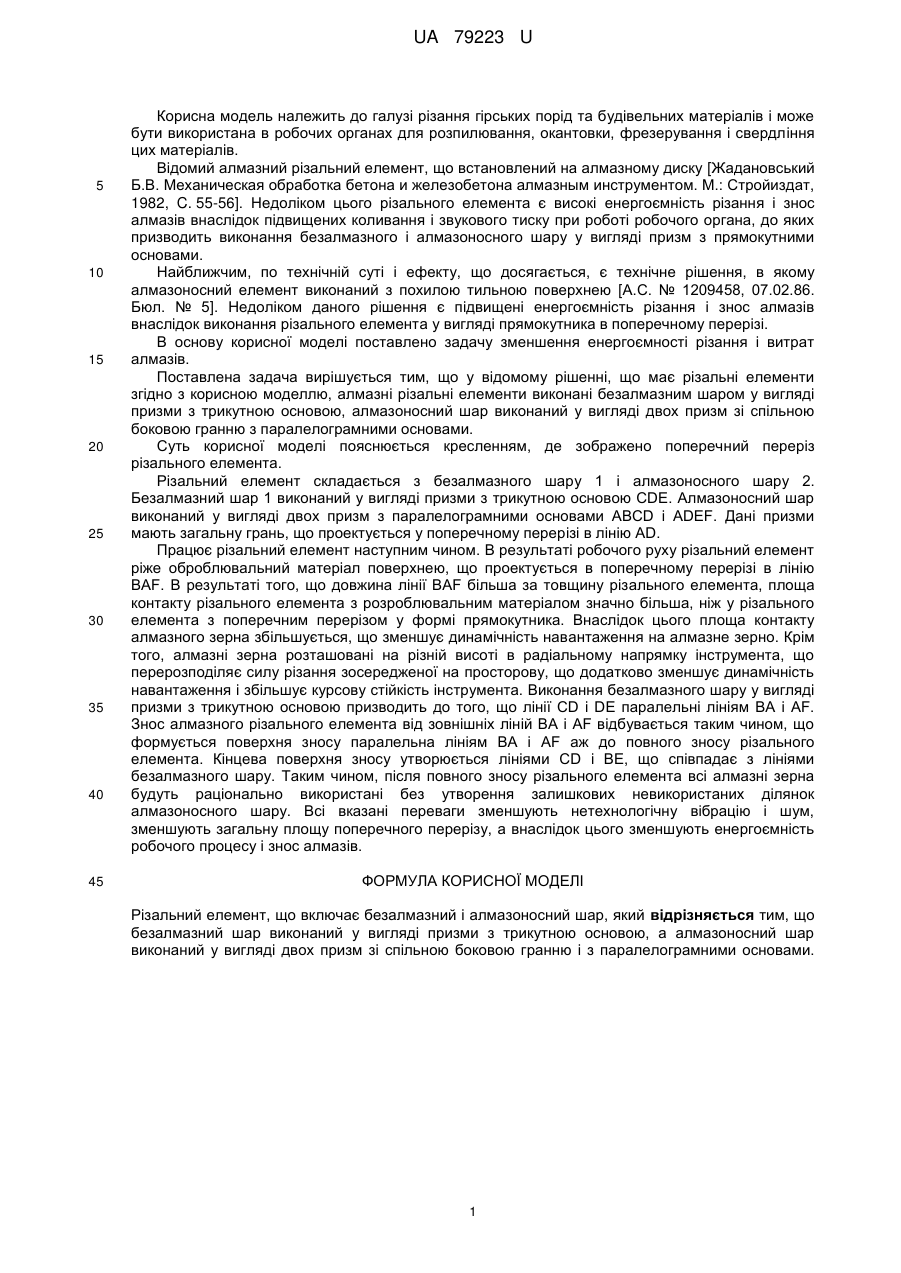

Реферат: Різальний елемент включає безалмазний і алмазоносний шар. Безалмазний шар виконаний у вигляді призми з трикутною основою, а алмазоносний шар виконаний у вигляді двох призм зі спільною боковою гранню і з паралелограмними основами. UA 79223 U (12) UA 79223 U UA 79223 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі різання гірських порід та будівельних матеріалів і може бути використана в робочих органах для розпилювання, окантовки, фрезерування і свердління цих матеріалів. Відомий алмазний різальний елемент, що встановлений на алмазному диску [Жадановський Б.В. Механическая обработка бетона и железобетона алмазным инструментом. М.: Стройиздат, 1982, C. 55-56]. Недоліком цього різального елемента є високі енергоємність різання і знос алмазів внаслідок підвищених коливання і звукового тиску при роботі робочого органа, до яких призводить виконання безалмазного і алмазоносного шару у вигляді призм з прямокутними основами. Найближчим, по технічній суті і ефекту, що досягається, є технічне рішення, в якому алмазоносний елемент виконаний з похилою тильною поверхнею [А.С. № 1209458, 07.02.86. Бюл. № 5]. Недоліком даного рішення є підвищені енергоємність різання і знос алмазів внаслідок виконання різального елемента у вигляді прямокутника в поперечному перерізі. В основу корисної моделі поставлено задачу зменшення енергоємності різання і витрат алмазів. Поставлена задача вирішується тим, що у відомому рішенні, що має різальні елементи згідно з корисною моделлю, алмазні різальні елементи виконані безалмазним шаром у вигляді призми з трикутною основою, алмазоносний шар виконаний у вигляді двох призм зі спільною боковою гранню з паралелограмними основами. Суть корисної моделі пояснюється кресленням, де зображено поперечний переріз різального елемента. Різальний елемент складається з безалмазного шару 1 і алмазоносного шару 2. Безалмазний шар 1 виконаний у вигляді призми з трикутною основою CDE. Алмазоносний шар виконаний у вигляді двох призм з паралелограмними основами ABCD і ADEF. Дані призми мають загальну грань, що проектується у поперечному перерізі в лінію AD. Працює різальний елемент наступним чином. В результаті робочого руху різальний елемент ріже оброблювальний матеріал поверхнею, що проектується в поперечному перерізі в лінію BAF. В результаті того, що довжина лінії BAF більша за товщину різального елемента, площа контакту різального елемента з розроблювальним матеріалом значно більша, ніж у різального елемента з поперечним перерізом у формі прямокутника. Внаслідок цього площа контакту алмазного зерна збільшується, що зменшує динамічність навантаження на алмазне зерно. Крім того, алмазні зерна розташовані на різній висоті в радіальному напрямку інструмента, що перерозподіляє силу різання зосередженої на просторову, що додатково зменшує динамічність навантаження і збільшує курсову стійкість інструмента. Виконання безалмазного шару у вигляді призми з трикутною основою призводить до того, що лінії CD і DE паралельні лініям ВА і AF. Знос алмазного різального елемента від зовнішніх ліній ВА і AF відбувається таким чином, що формується поверхня зносу паралельна лініям ВА і AF аж до повного зносу різального елемента. Кінцева поверхня зносу утворюється лініями CD і BE, що співпадає з лініями безалмазного шару. Таким чином, після повного зносу різального елемента всі алмазні зерна будуть раціонально використані без утворення залишкових невикористаних ділянок алмазоносного шару. Всі вказані переваги зменшують нетехнологічну вібрацію і шум, зменшують загальну площу поперечного перерізу, а внаслідок цього зменшують енергоємність робочого процесу і знос алмазів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Різальний елемент, що включає безалмазний і алмазоносний шар, який відрізняється тим, що безалмазний шар виконаний у вигляді призми з трикутною основою, а алмазоносний шар виконаний у вигляді двох призм зі спільною боковою гранню і з паралелограмними основами. 1 UA 79223 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
