Профіль з петлею для дверцят меблів з поліпшеною характеристикою збирання

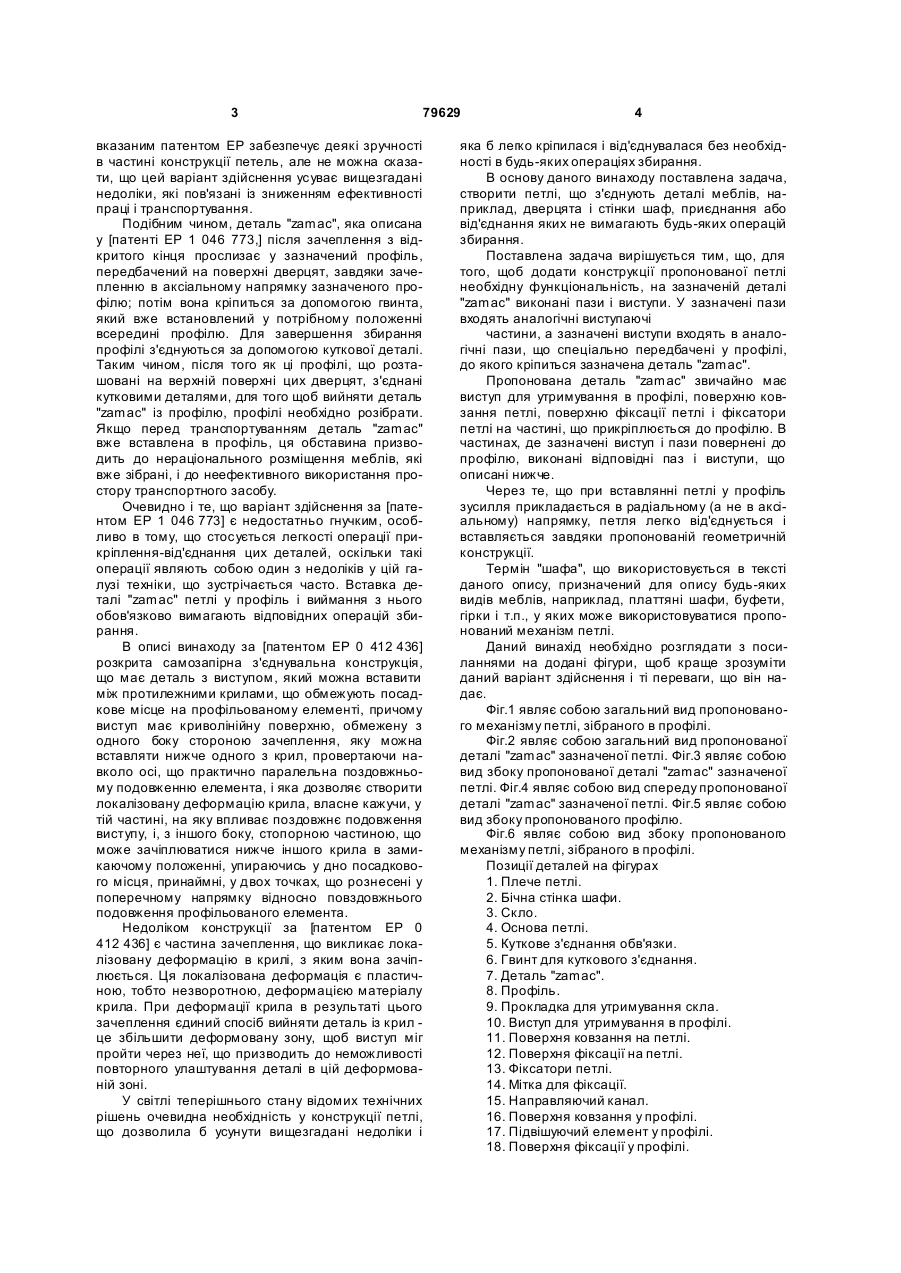

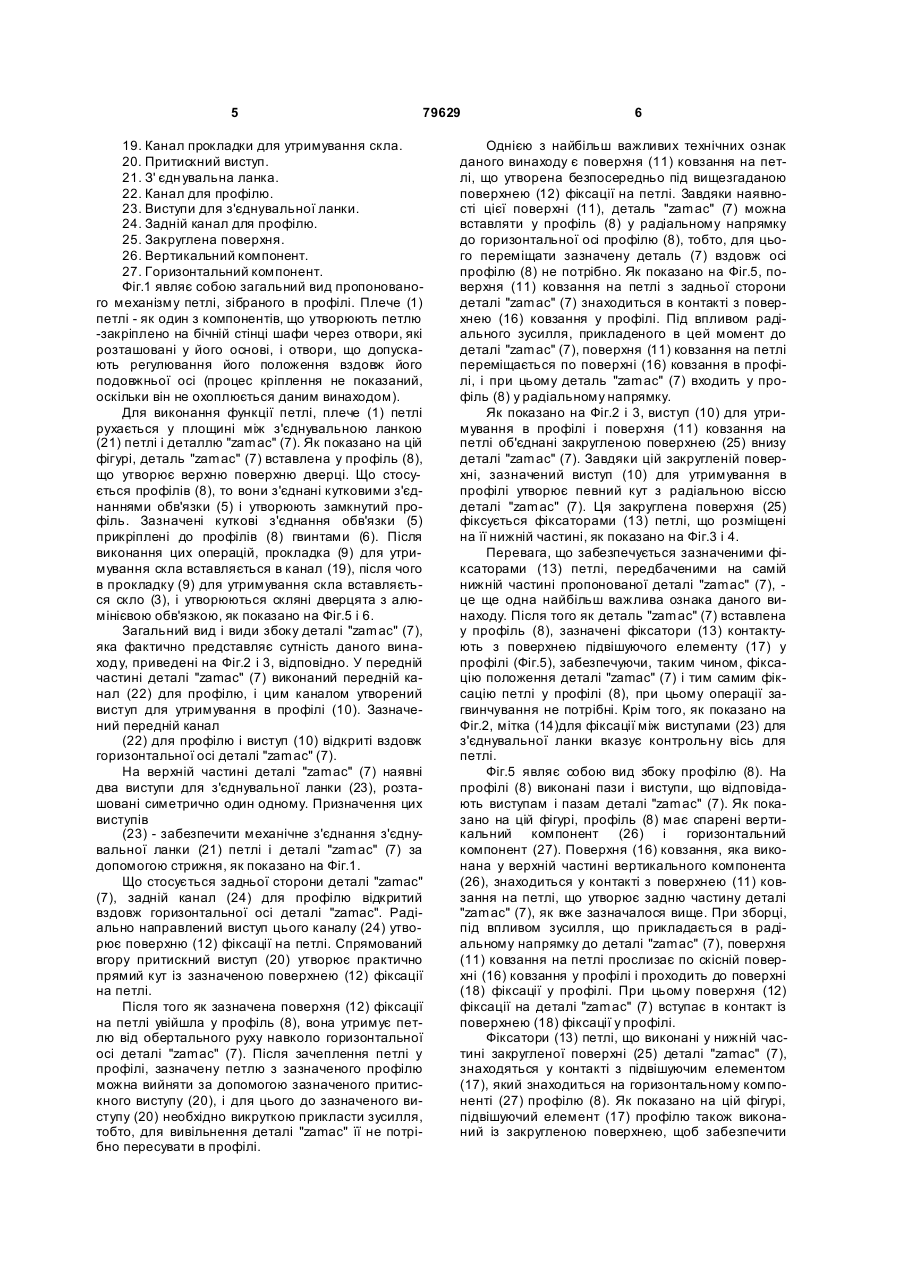

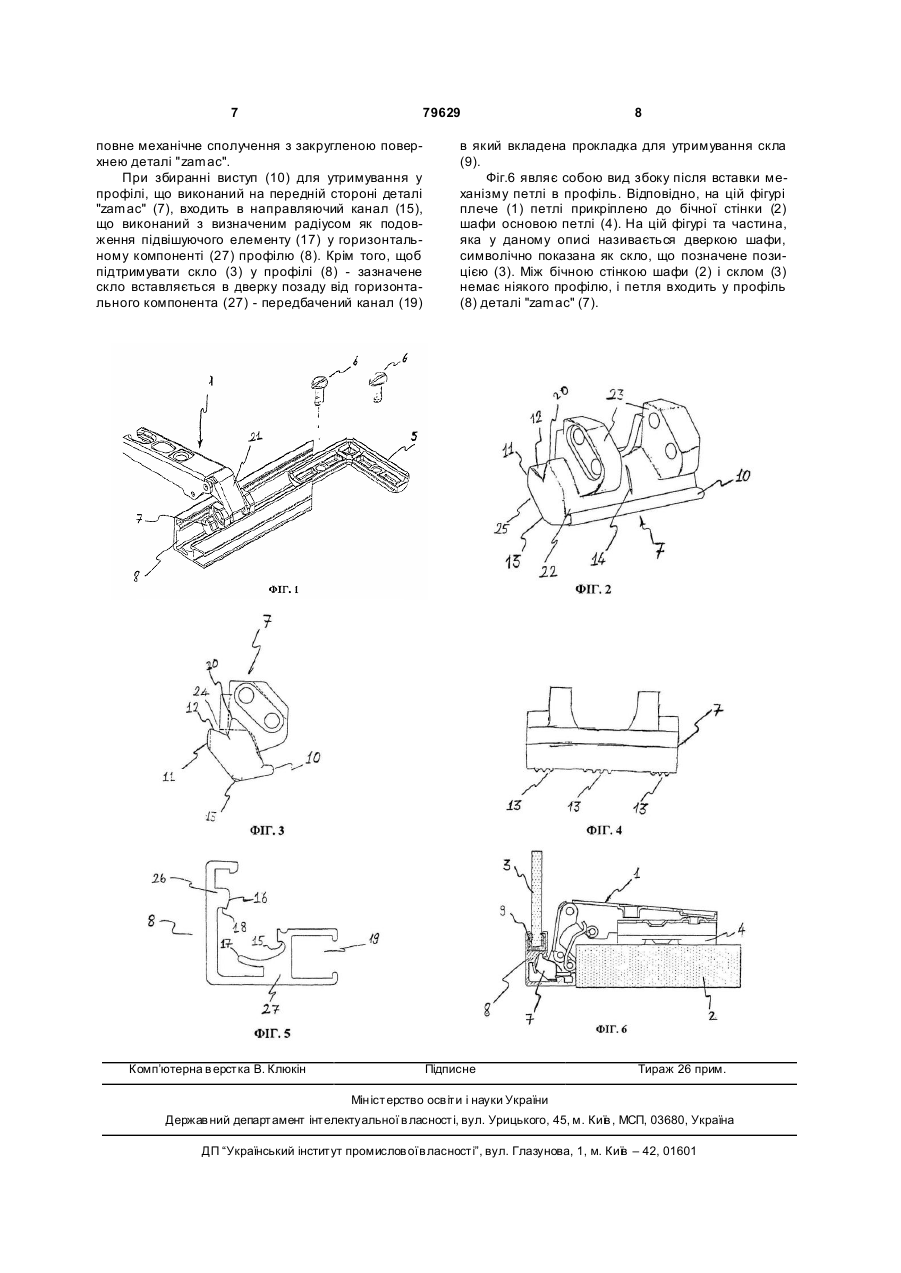

Профіль з петлею для предмета меблів для з'єднання дверцят з бічною стінкою зазначеного предмета меблів, що містить опорний елемент деталь "zamac" (7), яка має, з одного боку, виступ (10) для утримування у профілі, що проходить під кутом до радіальної осі деталі "zamac" (7) і виконаний з можливістю входження в направляючий канал (15) профілю (8), і, з іншого боку, поверхню (12) фіксації на петлі, яка виконана з можливістю зачеплення з поверхнею (18) фіксації на профілі (8), закруглену поверхню (25) між зазначеним ви C2 2 (19) 1 3 79629 вказаним патентом ЕР забезпечує деякі зручності в частині конструкції петель, але не можна сказати, що цей варіант здійснення усуває вищезгадані недоліки, які пов'язані із зниженням ефективності праці і транспортування. Подібним чином, деталь "zamac", яка описана у [патенті ЕР 1 046 773,] після зачеплення з відкритого кінця прослизає у зазначений профіль, передбачений на поверхні дверцят, завдяки зачепленню в аксіальному напрямку зазначеного профілю; потім вона кріпиться за допомогою гвинта, який вже встановлений у потрібному положенні всередині профілю. Для завершення збирання профілі з'єднуються за допомогою куткової деталі. Таким чином, після того як ці профілі, що розташовані на верхній поверхні цих дверцят, з'єднані кутковими деталями, для того щоб вийняти деталь "zamac" із профілю, профілі необхідно розібрати. Якщо перед транспортуванням деталь "zamac" вже вставлена в профіль, ця обставина призводить до нераціонального розміщення меблів, які вже зібрані, і до неефективного використання простору транспортного засобу. Очевидно і те, що варіант здійснення за [патентом ЕР 1 046 773] є недостатньо гнучким, особливо в тому, що стосується легкості операції прикріплення-від'єднання цих деталей, оскільки такі операції являють собою один з недоліків у цій галузі техніки, що зустрічається часто. Вставка деталі "zamac" петлі у профіль і виймання з нього обов'язково вимагають відповідних операцій збирання. В описі винаходу за [патентом ЕР 0 412 436] розкрита самозапірна з'єднувальна конструкція, що має деталь з виступом, який можна вставити між протилежними крилами, що обмежують посадкове місце на профільованому елементі, причому виступ має криволінійну поверхню, обмежену з одного боку стороною зачеплення, яку можна вставляти нижче одного з крил, провертаючи навколо осі, що практично паралельна поздовжньому подовженню елемента, і яка дозволяє створити локалізовану деформацію крила, власне кажучи, у тій частині, на яку впливає поздовжнє подовження виступу, і, з іншого боку, стопорною частиною, що може зачіплюватися нижче іншого крила в замикаючому положенні, упираючись у дно посадкового місця, принаймні, у двох точках, що рознесені у поперечному напрямку відносно повздовжнього подовження профільованого елемента. Недоліком конструкції за [патентом ЕР 0 412 436] є частина зачеплення, що викликає локалізовану деформацію в крилі, з яким вона зачіплюється. Ця локалізована деформація є пластичною, тобто незворотною, деформацією матеріалу крила. При деформації крила в результаті цього зачеплення єдиний спосіб вийняти деталь із крил це збільшити деформовану зону, щоб виступ міг пройти через неї, що призводить до неможливості повторного улаштування деталі в цій деформованій зоні. У світлі теперішнього стану відомих технічних рішень очевидна необхідність у конструкції петлі, що дозволила б усунути вищезгадані недоліки і 4 яка б легко кріпилася і від'єднувалася без необхідності в будь-яких операціях збирання. В основу даного винаходу поставлена задача, створити петлі, що з'єднують деталі меблів, наприклад, дверцята і стінки шаф, приєднання або від'єднання яких не вимагають будь-яких операцій збирання. Поставлена задача вирішується тим, що, для того, щоб додати конструкції пропонованої петлі необхідну функціональність, на зазначеній деталі "zamac" виконані пази і виступи. У зазначені пази входять аналогічні виступаючі частини, а зазначені виступи входять в аналогічні пази, що спеціально передбачені у профілі, до якого кріпиться зазначена деталь "zamac". Пропонована деталь "zamac" звичайно має виступ для утримування в профілі, поверхню ковзання петлі, поверхню фіксації петлі і фіксатори петлі на частині, що прикріплюється до профілю. В частинах, де зазначені виступ і пази повернені до профілю, виконані відповідні паз і виступи, що описані нижче. Через те, що при вставлянні петлі у профіль зусилля прикладається в радіальному (а не в аксіальному) напрямку, петля легко від'єднується і вставляється завдяки пропонованій геометричній конструкції. Термін "шафа", що використовується в тексті даного опису, призначений для опису будь-яких видів меблів, наприклад, платтяні шафи, буфети, гірки і т.п., у яких може використовуватися пропонований механізм петлі. Даний винахід необхідно розглядати з посиланнями на додані фігури, щоб краще зрозуміти даний варіант здійснення і ті переваги, що він надає. Фіг.1 являє собою загальний вид пропонованого механізму петлі, зібраного в профілі. Фіг.2 являє собою загальний вид пропонованої деталі "zamac" зазначеної петлі. Фіг.3 являє собою вид збоку пропонованої деталі "zamac" зазначеної петлі. Фіг.4 являє собою вид спереду пропонованої деталі "zamac" зазначеної петлі. Фіг.5 являє собою вид збоку пропонованого профілю. Фіг.6 являє собою вид збоку пропонованого механізму петлі, зібраного в профілі. Позиції деталей на фігурах 1. Плече петлі. 2. Бічна стінка шафи. 3. Скло. 4. Основа петлі. 5. Куткове з'єднання обв'язки. 6. Гвинт для куткового з'єднання. 7. Деталь "zamac". 8. Профіль. 9. Прокладка для утримування скла. 10. Виступ для утримування в профілі. 11. Поверхня ковзання на петлі. 12. Поверхня фіксації на петлі. 13. Фіксатори петлі. 14. Мітка для фіксації. 15. Направляючий канал. 16. Поверхня ковзання у профілі. 17. Підвішуючий елемент у профілі. 18. Поверхня фіксації у профілі. 5 79629 19. Канал прокладки для утримування скла. 20. Притискний виступ. 21. З' єдн увальна ланка. 22. Канал для профілю. 23. Виступи для з'єднувальної ланки. 24. Задній канал для профілю. 25. Закруглена поверхня. 26. Вертикальний компонент. 27. Горизонтальний компонент. Фіг.1 являє собою загальний вид пропонованого механізму петлі, зібраного в профілі. Плече (1) петлі - як один з компонентів, що утворюють петлю -закріплено на бічній стінці шафи через отвори, які розташовані у його основі, і отвори, що допускають регулювання його положення вздовж його подовжньої осі (процес кріплення не показаний, оскільки він не охоплюється даним винаходом). Для виконання функції петлі, плече (1) петлі рухається у площині між з'єднувальною ланкою (21) петлі і деталлю "zamac" (7). Як показано на цій фігурі, деталь "zamac" (7) вставлена у профіль (8), що утворює верхню поверхню дверці. Що стосується профілів (8), то вони з'єднані кутковими з'єднаннями обв'язки (5) і утворюють замкнутий профіль. Зазначені куткові з'єднання обв'язки (5) прикріплені до профілів (8) гвинтами (6). Після виконання цих операцій, прокладка (9) для утримування скла вставляється в канал (19), після чого в прокладку (9) для утримування скла вставляється скло (3), і утворюються скляні дверцята з алюмінієвою обв'язкою, як показано на Фіг.5 і 6. Загальний вид і види збоку деталі "zamac" (7), яка фактично представляє сутність даного винаходу, приведені на Фіг.2 і 3, відповідно. У передній частині деталі "zamac" (7) виконаний передній канал (22) для профілю, і цим каналом утворений виступ для утримування в профілі (10). Зазначений передній канал (22) для профілю і виступ (10) відкриті вздовж горизонтальної осі деталі "zamac" (7). На верхній частині деталі "zamac" (7) наявні два виступи для з'єднувальної ланки (23), розташовані симетрично один одному. Призначення цих виступів (23) - забезпечити механічне з'єднання з'єднувальної ланки (21) петлі і деталі "zamac" (7) за допомогою стрижня, як показано на Фіг.1. Що стосується задньої сторони деталі "zamac" (7), задній канал (24) для профілю відкритий вздовж горизонтальної осі деталі "zamac". Радіально направлений виступ цього каналу (24) утворює поверхню (12) фіксації на петлі. Спрямований вгору притискний виступ (20) утворює практично прямий кут із зазначеною поверхнею (12) фіксації на петлі. Після того як зазначена поверхня (12) фіксації на петлі увійшла у профіль (8), вона утримує петлю від обертального руху навколо горизонтальної осі деталі "zamac" (7). Після зачеплення петлі у профілі, зазначену петлю з зазначеного профілю можна вийняти за допомогою зазначеного притискного виступу (20), і для цього до зазначеного виступу (20) необхідно викруткою прикласти зусилля, тобто, для вивільнення деталі "zamac" її не потрібно пересувати в профілі. 6 Однією з найбільш важливих технічних ознак даного винаходу є поверхня (11) ковзання на петлі, що утворена безпосередньо під вищезгаданою поверхнею (12) фіксації на петлі. Завдяки наявності цієї поверхні (11), деталь "zamac" (7) можна вставляти у профіль (8) у радіальному напрямку до горизонтальної осі профілю (8), тобто, для цього переміщати зазначену деталь (7) вздовж осі профілю (8) не потрібно. Як показано на Фіг.5, поверхня (11) ковзання на петлі з задньої сторони деталі "zamac" (7) знаходиться в контакті з поверхнею (16) ковзання у профілі. Під впливом радіального зусилля, прикладеного в цей момент до деталі "zamac" (7), поверхня (11) ковзання на петлі переміщається по поверхні (16) ковзання в профілі, і при цьому деталь "zamac" (7) входить у профіль (8) у радіальному напрямку. Як показано на Фіг.2 і 3, виступ (10) для утримування в профілі і поверхня (11) ковзання на петлі об'єднані закругленою поверхнею (25) внизу деталі "zamac" (7). Завдяки цій закругленій поверхні, зазначений виступ (10) для утримування в профілі утворює певний кут з радіальною віссю деталі "zamac" (7). Ця закруглена поверхня (25) фіксується фіксаторами (13) петлі, що розміщені на її нижній частині, як показано на Фіг.3 і 4. Перевага, що забезпечується зазначеними фіксаторами (13) петлі, передбаченими на самій нижній частині пропонованої деталі "zamac" (7), це ще одна найбільш важлива ознака даного винаходу. Після того як деталь "zamac" (7) вставлена у профіль (8), зазначені фіксатори (13) контактують з поверхнею підвішуючого елементу (17) у профілі (Фіг.5), забезпечуючи, таким чином, фіксацію положення деталі "zamac" (7) і тим самим фіксацію петлі у профілі (8), при цьому операції загвинчування не потрібні. Крім того, як показано на Фіг.2, мітка (14)для фіксації між виступами (23) для з'єднувальної ланки вказує контрольну вісь для петлі. Фіг.5 являє собою вид збоку профілю (8). На профілі (8) виконані пази і виступи, що відповідають виступам і пазам деталі "zamac" (7). Як показано на цій фігурі, профіль (8) має спарені вертикальний компонент (26) і горизонтальний компонент (27). Поверхня (16) ковзання, яка виконана у верхній частині вертикального компонента (26), знаходиться у контакті з поверхнею (11) ковзання на петлі, що утворює задню частину деталі "zamac" (7), як вже зазначалося вище. При зборці, під впливом зусилля, що прикладається в радіальному напрямку до деталі "zamac" (7), поверхня (11) ковзання на петлі прослизає по скісній поверхні (16) ковзання у профілі і проходить до поверхні (18) фіксації у профілі. При цьому поверхня (12) фіксації на деталі "zamac" (7) вступає в контакт із поверхнею (18) фіксації у профілі. Фіксатори (13) петлі, що виконані у нижній частині закругленої поверхні (25) деталі "zamac" (7), знаходяться у контакті з підвішуючим елементом (17), який знаходиться на горизонтальному компоненті (27) профілю (8). Як показано на цій фігурі, підвішуючий елемент (17) профілю також виконаний із закругленою поверхнею, щоб забезпечити 7 79629 повне механічне сполучення з закругленою поверхнею деталі "zamac". При збиранні виступ (10) для утримування у профілі, що виконаний на передній стороні деталі "zamac" (7), входить в направляючий канал (15), що виконаний з визначеним радіусом як подовження підвішуючого елементу (17) у горизонтальному компоненті (27) профілю (8). Крім того, щоб підтримувати скло (3) у профілі (8) - зазначене скло вставляється в дверку позаду від горизонтального компонента (27) - передбачений канал (19) Комп’ютерна в ерстка В. Клюкін 8 в який вкладена прокладка для утримування скла (9). Фіг.6 являє собою вид збоку після вставки механізму петлі в профіль. Відповідно, на цій фігурі плече (1) петлі прикріплено до бічної стінки (2) шафи основою петлі (4). На цій фігурі та частина, яка у даному описі називається дверкою шафи, символічно показана як скло, що позначене позицією (3). Між бічною стінкою шафи (2) і склом (3) немає ніякого профілю, і петля входить у профіль (8) деталі "zamac" (7). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
