Конічна зубчаста передача

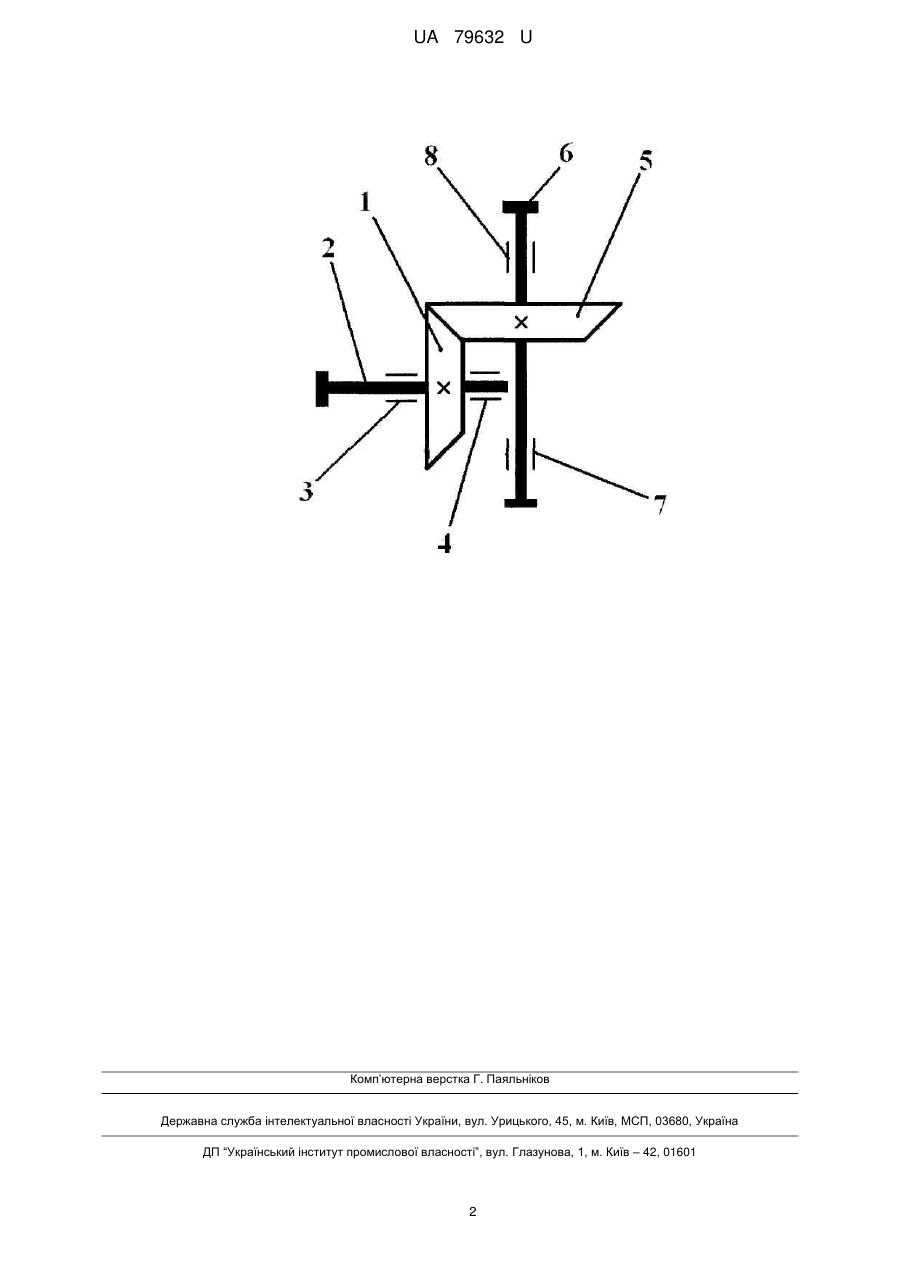

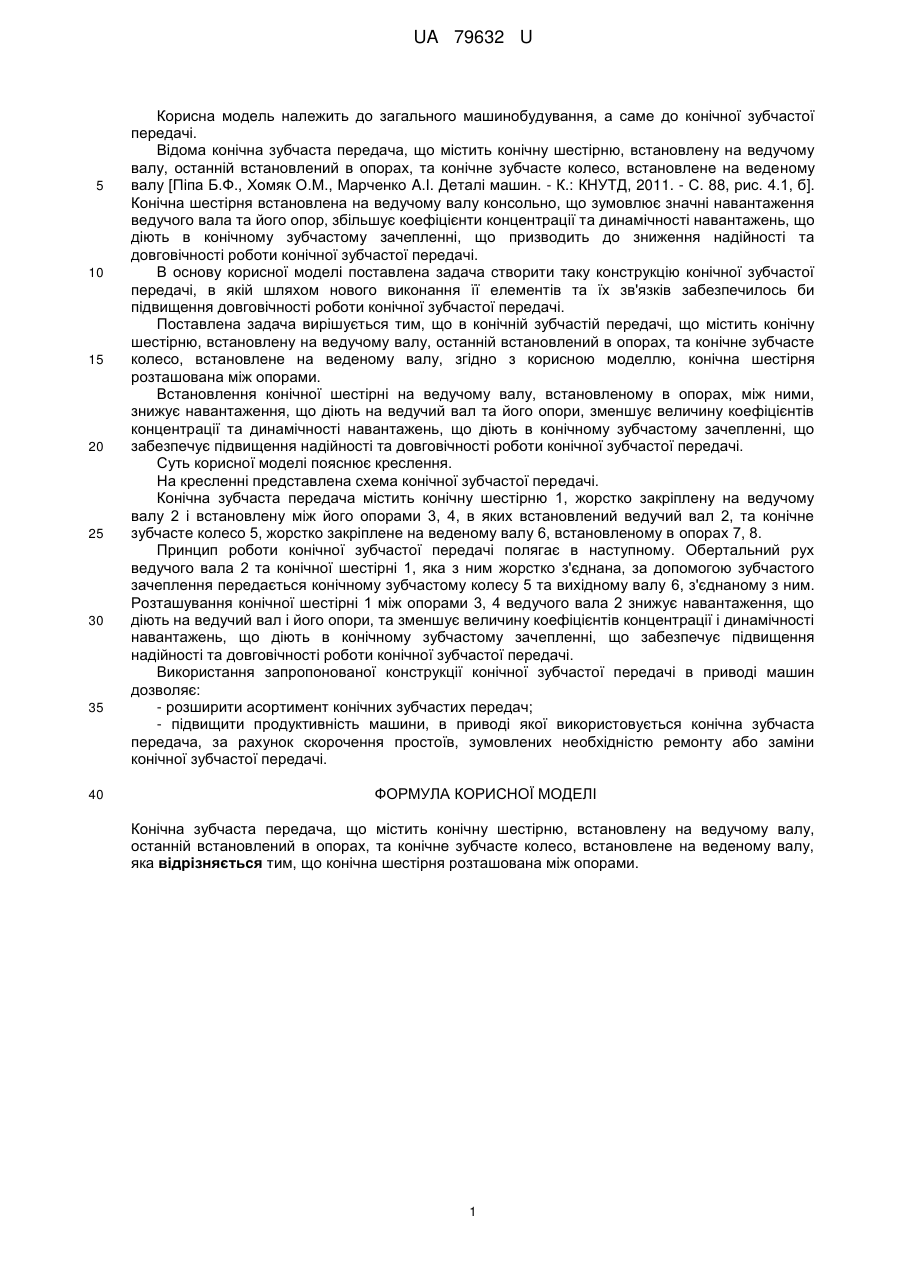

Реферат: UA 79632 U UA 79632 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до конічної зубчастої передачі. Відома конічна зубчаста передача, що містить конічну шестірню, встановлену на ведучому валу, останній встановлений в опорах, та конічне зубчасте колесо, встановлене на веденому валу [Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - С. 88, рис. 4.1, б]. Конічна шестірня встановлена на ведучому валу консольно, що зумовлює значні навантаження ведучого вала та його опор, збільшує коефіцієнти концентрації та динамічності навантажень, що діють в конічному зубчастому зачепленні, що призводить до зниження надійності та довговічності роботи конічної зубчастої передачі. В основу корисної моделі поставлена задача створити таку конструкцію конічної зубчастої передачі, в якій шляхом нового виконання її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи конічної зубчастої передачі. Поставлена задача вирішується тим, що в конічній зубчастій передачі, що містить конічну шестірню, встановлену на ведучому валу, останній встановлений в опорах, та конічне зубчасте колесо, встановлене на веденому валу, згідно з корисною моделлю, конічна шестірня розташована між опорами. Встановлення конічної шестірні на ведучому валу, встановленому в опорах, між ними, знижує навантаження, що діють на ведучий вал та його опори, зменшує величину коефіцієнтів концентрації та динамічності навантажень, що діють в конічному зубчастому зачепленні, що забезпечує підвищення надійності та довговічності роботи конічної зубчастої передачі. Суть корисної моделі пояснює креслення. На кресленні представлена схема конічної зубчастої передачі. Конічна зубчаста передача містить конічну шестірню 1, жорстко закріплену на ведучому валу 2 і встановлену між його опорами 3, 4, в яких встановлений ведучий вал 2, та конічне зубчасте колесо 5, жорстко закріплене на веденому валу 6, встановленому в опорах 7, 8. Принцип роботи конічної зубчастої передачі полягає в наступному. Обертальний рух ведучого вала 2 та конічної шестірні 1, яка з ним жорстко з'єднана, за допомогою зубчастого зачеплення передається конічному зубчастому колесу 5 та вихідному валу 6, з'єднаному з ним. Розташування конічної шестірні 1 між опорами 3, 4 ведучого вала 2 знижує навантаження, що діють на ведучий вал і його опори, та зменшує величину коефіцієнтів концентрації і динамічності навантажень, що діють в конічному зубчастому зачепленні, що забезпечує підвищення надійності та довговічності роботи конічної зубчастої передачі. Використання запропонованої конструкції конічної зубчастої передачі в приводі машин дозволяє: - розширити асортимент конічних зубчастих передач; - підвищити продуктивність машини, в приводі якої використовується конічна зубчаста передача, за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни конічної зубчастої передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Конічна зубчаста передача, що містить конічну шестірню, встановлену на ведучому валу, останній встановлений в опорах, та конічне зубчасте колесо, встановлене на веденому валу, яка відрізняється тим, що конічна шестірня розташована між опорами. 1 UA 79632 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
