Вигладжувач для обробки поверхонь

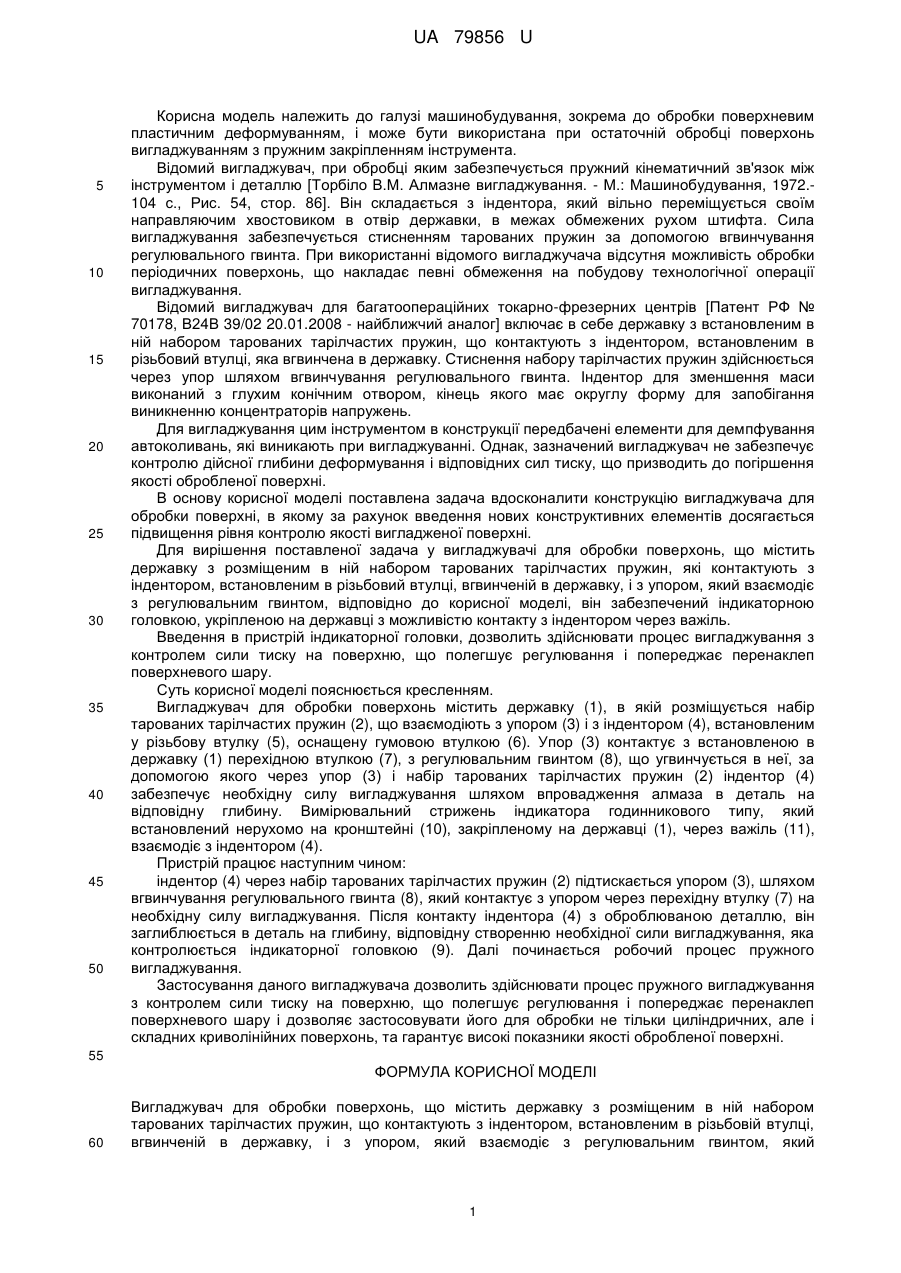

Реферат: UA 79856 U UA 79856 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, зокрема до обробки поверхневим пластичним деформуванням, і може бути використана при остаточній обробці поверхонь вигладжуванням з пружним закріпленням інструмента. Відомий вигладжувач, при обробці яким забезпечується пружний кінематичний зв'язок між інструментом і деталлю [Торбіло В.М. Алмазне вигладжування. - М.: Машинобудування, 1972.104 с., Рис. 54, стор. 86]. Він складається з індентора, який вільно переміщується своїм направляючим хвостовиком в отвір державки, в межах обмежених рухом штифта. Сила вигладжування забезпечується стисненням тарованих пружин за допомогою вгвинчування регулювального гвинта. При використанні відомого вигладжучача відсутня можливість обробки періодичних поверхонь, що накладає певні обмеження на побудову технологічної операції вигладжування. Відомий вигладжувач для багатоопераційних токарно-фрезерних центрів [Патент РФ № 70178, В24В 39/02 20.01.2008 - найближчий аналог] включає в себе державку з встановленим в ній набором тарованих тарілчастих пружин, що контактують з індентором, встановленим в різьбовий втулці, яка вгвинчена в державку. Стиснення набору тарілчастих пружин здійснюється через упор шляхом вгвинчування регулювального гвинта. Індентор для зменшення маси виконаний з глухим конічним отвором, кінець якого має округлу форму для запобігання виникненню концентраторів напружень. Для вигладжування цим інструментом в конструкції передбачені елементи для демпфування автоколивань, які виникають при вигладжуванні. Однак, зазначений вигладжувач не забезпечує контролю дійсної глибини деформування і відповідних сил тиску, що призводить до погіршення якості обробленої поверхні. В основу корисної моделі поставлена задача вдосконалити конструкцію вигладжувача для обробки поверхні, в якому за рахунок введення нових конструктивних елементів досягається підвищення рівня контролю якості вигладженої поверхні. Для вирішення поставленої задача у вигладжувачі для обробки поверхонь, що містить державку з розміщеним в ній набором тарованих тарілчастих пружин, які контактують з індентором, встановленим в різьбовий втулці, вгвинченій в державку, і з упором, який взаємодіє з регулювальним гвинтом, відповідно до корисної моделі, він забезпечений індикаторною головкою, укріпленою на державці з можливістю контакту з індентором через важіль. Введення в пристрій індикаторної головки, дозволить здійснювати процес вигладжування з контролем сили тиску на поверхню, що полегшує регулювання і попереджає перенаклеп поверхневого шару. Суть корисної моделі пояснюється кресленням. Вигладжувач для обробки поверхонь містить державку (1), в якій розміщується набір тарованих тарілчастих пружин (2), що взаємодіють з упором (3) і з індентором (4), встановленим у різьбову втулку (5), оснащену гумовою втулкою (6). Упор (3) контактує з встановленою в державку (1) перехідною втулкою (7), з регулювальним гвинтом (8), що угвинчується в неї, за допомогою якого через упор (3) і набір тарованих тарілчастих пружин (2) індентор (4) забезпечує необхідну силу вигладжування шляхом впровадження алмаза в деталь на відповідну глибину. Вимірювальний стрижень індикатора годинникового типу, який встановлений нерухомо на кронштейні (10), закріпленому на державці (1), через важіль (11), взаємодіє з індентором (4). Пристрій працює наступним чином: індентор (4) через набір тарованих тарілчастих пружин (2) підтискається упором (3), шляхом вгвинчування регулювального гвинта (8), який контактує з упором через перехідну втулку (7) на необхідну силу вигладжування. Після контакту індентора (4) з оброблюваною деталлю, він заглиблюється в деталь на глибину, відповідну створенню необхідної сили вигладжування, яка контролюється індикаторної головкою (9). Далі починається робочий процес пружного вигладжування. Застосування даного вигладжувача дозволить здійснювати процес пружного вигладжування з контролем сили тиску на поверхню, що полегшує регулювання і попереджає перенаклеп поверхневого шару і дозволяє застосовувати його для обробки не тільки циліндричних, але і складних криволінійних поверхонь, та гарантує високі показники якості обробленої поверхні. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вигладжувач для обробки поверхонь, що містить державку з розміщеним в ній набором тарованих тарілчастих пружин, що контактують з індентором, встановленим в різьбовій втулці, вгвинченій в державку, і з упором, який взаємодіє з регулювальним гвинтом, який 1 UA 79856 U відрізняється тим, що він оснащений індикаторною головкою, укріпленою на державці, з можливістю контакту з індентором через важіль. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
