Кран портальний

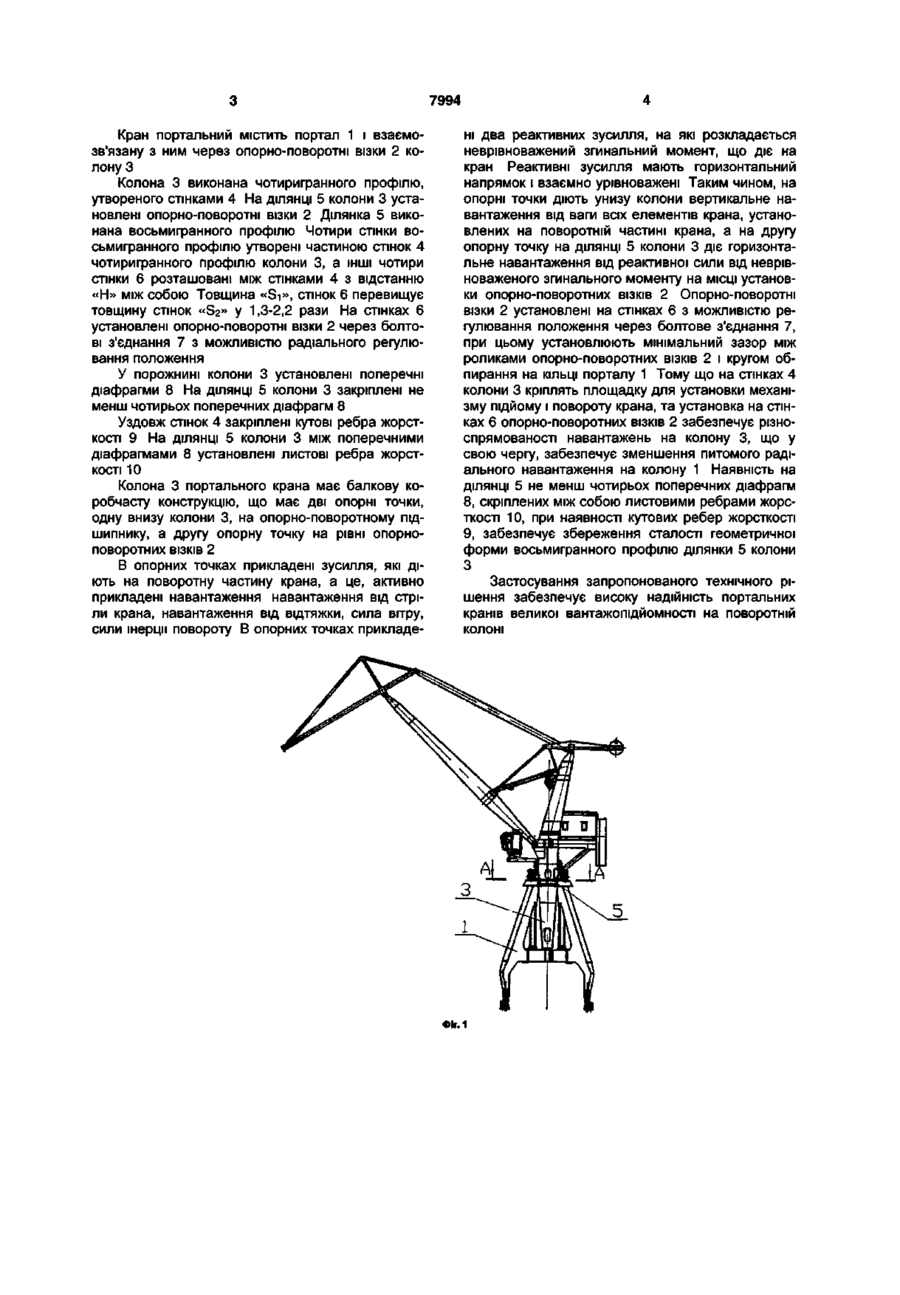

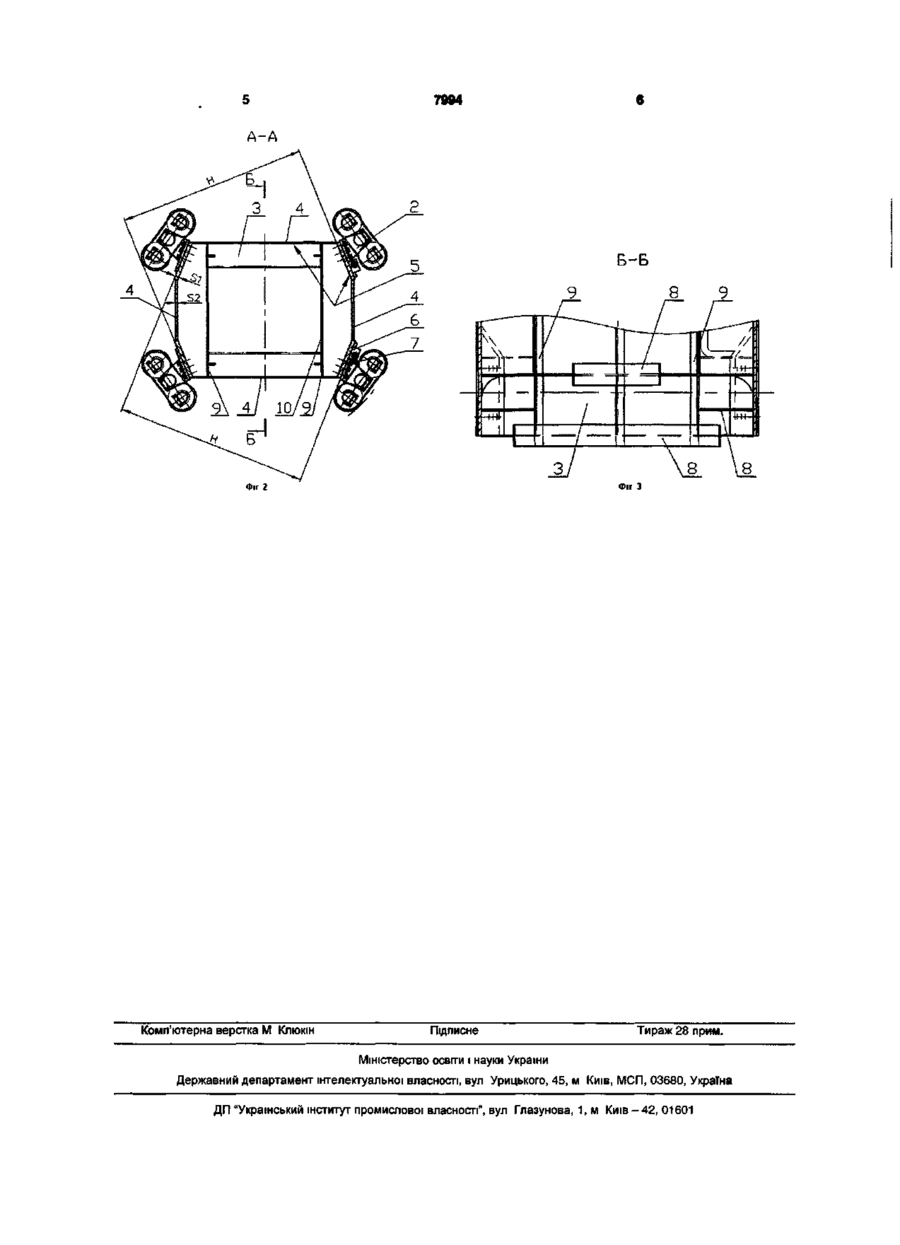

1 Кран портальний, що містить колону чотиригранного профілю, у порожнині якої закріплені поперечні діафрагми і на якій установлені опорноповоротні візки, який відрізняється тим, що колона на ДІЛЯНЦІ установки опорно-поворотних ВІЗКІВ має восьмигранний профіль, при цьому чотири стінки восьмигранного профілю є частинами стінок чотиригранного профілю колони, а ІНШІ чотири Корисна модель належить до підйомних кранів, до конструктивних елементів кранових опорних вузлів і може бути використана в перевантажувальних портальних кранах великої вантажопідйомності Відомо кран портальний «Ганц», що містить колону чотиригранного профілю На верхньому торці колони установлено опорно-поворотний вузол [Яськов А А , Устройство и эксплуатация портовых перегрузочных машин, М, Транспорт, 1986, с 90, рис 66] За прототип прийнято кран портальний, що містить колону чотиригранного профілю, у порожнині якої закріплені поперечні діафрагми На стінках колони установлені опорно-поворотні візки [Майзель В С , Металлические конструкции подъемнотранспортных машин, М-Л, Машиностроение, 1966, с 171, рис 113] Недоліком відомих кранів портальних є недостатня їхня надійність через низьку МІЦНІСТЬ КОЛОНИ на ДІЛЯНЦІ установки опорно-поворотних ВІЗКІВ. В основу корисної моделі поставлена задача шляхом зміни конструкцій колони і опорноповоротних ВІЗКІВ, зміни взаємозв'язку колони і ВІЗКІВ підвищити надійність крана стінки розташовані між ними попарно-паралельно з однаковою відстанню між собою в кожній парі і на цих стінках установлені, ВІДПОВІДНО, чотири опорно-поворотні візки 2 Кран портальний за п 1, який відрізняється тим, що товщина стінок колони, на яких установлені опорно-поворотні візки, перевищує товщину інших стінок восьмигранного профілю колони в 1,3-2,2 рази 3 Кран портальний за п 1, який відрізняється тим, що опорно-поворотні візки установлені з можливістю радіального регулювання положення через болтове з'єднання 4 Кран портальний за п 1, який відрізняється тим, що на ДІЛЯНЦІ восьмигранного профілю в колоні закріплено не менше чотирьох поперечних діафрагм, між якими закріплені вертикально листові ребра жорсткості Поставлена задача досягається тим, що в крані портальному, що містить колону чотиригранного профілю, у порожнині якої закріплені поперечні діафрагми і на якій установлені опорноповоротні візки, ВІДПОВІДНО до запропонованого технічного рішення, колона на ДІЛЯНЦІ установки опорно-поворотних ВІЗКІВ має восьмигранний профіль, при цьому чотири стінки восьмигранного профілю є частинами стінок чотиригранного профілю колони, а ІНШІ чотири стінки розташовані між ними попарно-паралельно з однаковою відстанню між собою в кожній парі і на цих стінках установлені, ВІДПОВІДНО, чотири опорно-поворотні візки Товщина стінок колони, на яких установлені опорно-поворотні візки, перевищує товщину інших стінок восьмигранного профілю колони в 1,3-2,2 рази Опорно-поворотні візки установлені з можливістю радіального регулювання положення через болтове з'єднання На ДІЛЯНЦІ восьмигранного профілю колони закріплені не менш чотирьох поперечних діафрагм між якими закріплені вертикально листові ребра жорсткості Сутність корисної моделі пояснюється кресленнями, де на Фіг 1 представлено загальний вид крана, на Фіг 2 - розріз А-А на Фіг 1, на Фіг 3 - розріз Б-Б на Фіг 2 t О) О) 7994 Кран портальний містить портал 1 і взаємозв'язану з ним через опорно-поворотні візки 2 колону З Колона 3 виконана чотиригранного профілю, утвореного стінками 4 На ДІЛЯНЦІ 5 колони 3 установлені опорно-поворотні візки 2 Ділянка 5 виконана восьмигранного профілю Чотири стінки восьмигранного профілю утворені частиною стінок 4 чотиригранного профілю колони 3, а ІНШІ чотири стінки 6 розташовані між стінками 4 з відстанню «Н» між собою Товщина «Si», стінок 6 перевищує товщину стінок «Бг» у 1,3-2,2 рази На стінках 6 установлені опорно-поворотні візки 2 через болтові з'єднання 7 з можливістю радіального регулювання положення У порожнині колони 3 установлені поперечні діафрагми 8 На ДІЛЯНЦІ 5 колони 3 закріплені не менш чотирьох поперечних діафрагм 8 Уздовж стінок 4 закріплені кутові ребра жорсткості 9 На ДІЛЯНЦІ 5 колони 3 між поперечними діафрагмами 8 установлені листові ребра жорсткості 10 Колона 3 портального крана має балкову коробчасту конструкцію, що має дві опорні точки, одну внизу колони 3, на опорно-поворотному підшипнику, а другу опорну точку на рівні опорноповоротних ВІЗКІВ 2 В опорних точках прикладені зусилля, які діють на поворотну частину крана, а це, активно прикладені навантаження навантаження від стріли крана, навантаження від відтяжки, сила вітру, сили інерції повороту В опорних точках прикладе ні два реактивних зусилля, на які розкладається неврівноважений згинальний момент, що діє на кран Реактивні зусилля мають горизонтальний напрямок і взаємно урівноважені Таким чином, на опорні точки діють унизу колони вертикальне навантаження від ваги всіх елементів крана, установлених на поворотній частині крана, а на другу опорну точку на ДІЛЯНЦІ 5 колони 3 діє горизонтальне навантаження від реактивної сили від неврівноваженого згинального моменту на МІСЦІ установки опорно-поворотних ВІЗКІВ 2 Опорно-поворотні візки 2 установлені на стінках 6 з можливістю регулювання положення через болтове з'єднання 7, при цьому установлюють мінімальний зазор між роликами опорно-поворотних ВІЗКІВ 2 і кругом обпирання на КІЛЬЦІ порталу 1 Тому що на стінках 4 колони 3 кріплять площадку для установки механізму підйому і повороту крана, та установка на стінках 6 опорно-поворотних ВІЗКІВ 2 забезпечує різноспрямованості навантажень на колону 3, що у свою чергу, забезпечує зменшення питомого радіального навантаження на колону 1 Наявність на ДІЛЯНЦІ 5 не менш чотирьох поперечних діафрагм 8, скріплених між собою листовими ребрами жорсткості 10, при наявності кутових ребер жорсткості 9, забезпечує збереження сталості геометричної форми восьмигранного профілю ділянки 5 колони З Застосування запропонованого технічного рішення забезпечує високу надійність портальних кранів великої вантажопідйомності на поворотній колоні Фіг. 1 7994 A-A Б-Б 8 Фіг З Фіг 2 Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
