Кріпильний пристрій для висівного апарата

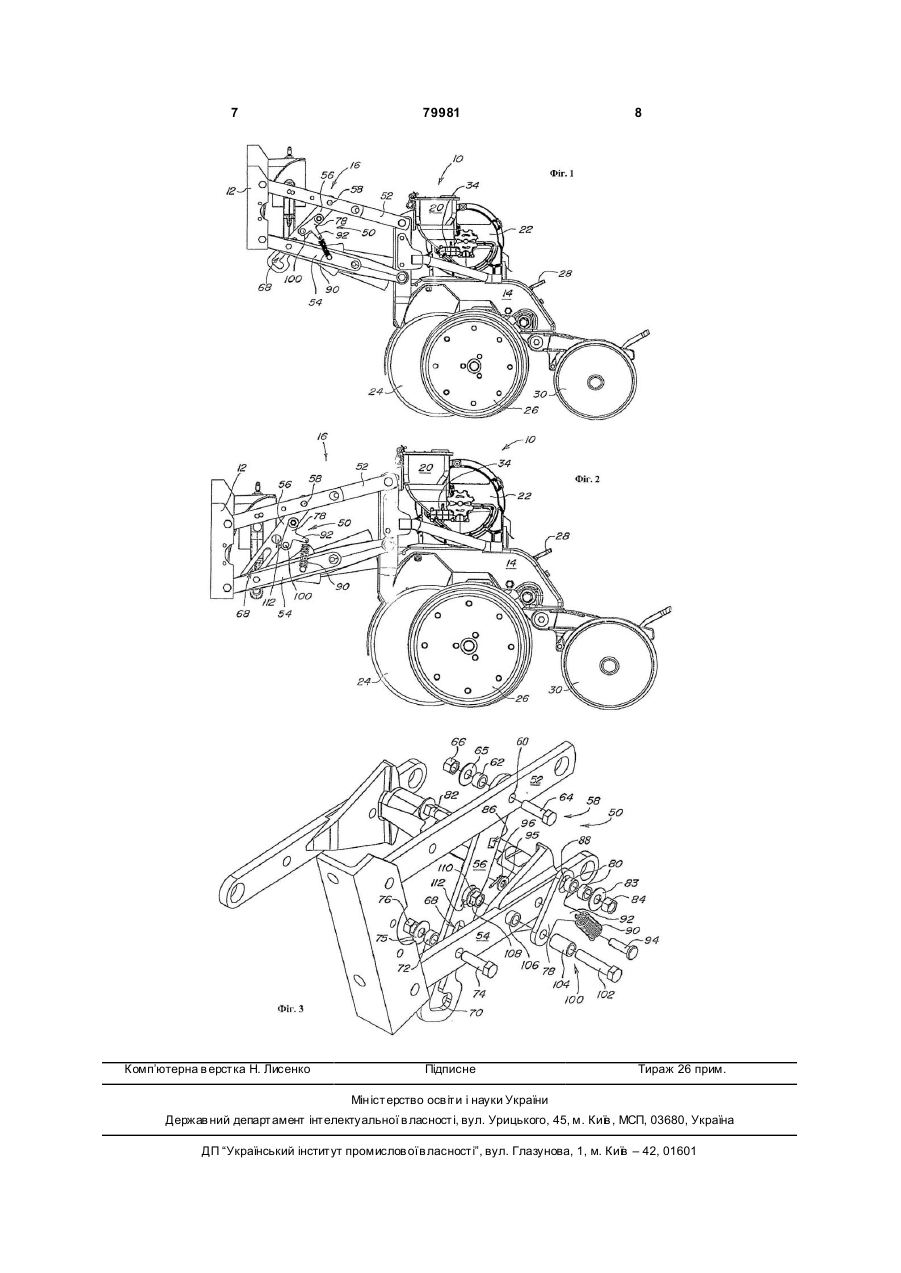

1. Кріпильний пристрій для висівного апарата, що містить паралелограмний важільний механізм (16) з верхньою і нижньою направляючими розпірками (52, 54), блокувальну розпірку (56), яка розташована між верхньою і нижньою направляючими розпірками (52, 54) і встановлена на направляючій розпірці (52), з можливістю повороту на верхній поворотній осі (58), і містить гак (70), причому нижня направляюча розпірка (54) містить направляючий елемент (72), суміжний з блокувальною розпіркою (56), і виконавчу ланку (78), який відрізняється тим, що виконавча ланка (78) зв'язана з блокувальною розпіркою (56), з можливістю повороту між поворотною віссю (58) і гаком (70), і попередньо навантажена пружиною (90) в напрямку до нижньої направляючої розпірки (54), а виконавча ланка (78) має два положення для взаємодії з блокувальною розпіркою (56): нормальне положення, в якому виконавча ланка (78) віджимає гак (70) блокувальної розпірки (56) від направляючого елемента (72), і кріпильне положення, в якому виконавча ланка (78) попередньо навантажує гак (70) блокувальної розпірки (56) у напрямку до направляючого елементу (72). 2. Кріпильний пристрій за п.1, який відрізняється тим, що блокувальна розпірка (56) має виріз (68), в який заведений направляючий елемент (72) і який утворює гак (70). 3. Кріпильний пристрій за п.2, який відрізняється тим, що виріз (68) виконаний J-подібним. 4. Кріпильний пристрій за одним з пп.1-3, який відрізняє ться тим, що виконавча ланка має бло 2 (19) 1 3 Даний винахід відноситься до кріпильного пристрою висівного апарата, що містить паралелограмний важільний механізм з верхньою і нижньою направляючими розпірками і блокувальну розпірку, яка розташована між верхньою і нижньою направляючими розпірками. Блокувальна розпірка встановлена на верхній поворотній осі верхньої направляючої розпірки з можливістю повороту і містить гак. Нижня направляюча розпірка має направляючий елемент, розташований біля блокувальної розпірки. Крім того кріпильний пристрій містить виконавчу ланку. Звичайно висівні апарати зв'язані з тримачем робочого органа за допомогою паралелограмного важільного механізму, завдяки чому вони можуть вертикально переміщатися у визначених межах відносно тримача робочого органа. Іноді фермеру потрібно виключити або заблокувати один чи кілька висівних апаратів. Наприклад, йому необхідно перенастроїти висівні апарати з грядок для соєвих бобів з відстанню 15 дюймів на грядки для кукурудзи з відстанню 30 дюймів. У цьому випадку для посіву кукур удзи фермеру довелося б відключати кожен другий висівний апарат. Кріпильні пристрої відомі з рівня техніки. Один із прикладів виконання розкритий в US 4738317А. Недоліками відомих кріпильних пристроїв є те, що вони займають багато місця, мають занадто складну конструкцію і ними важко управляти. В основу винаходу покладена задача створення кріпильного пристрою зазначеного вище типу, за допомогою якого вирішуються названі про-блеми. Поставлена задача досягається, відповідно до даного винаходу, за допомогою технічного рішення, наведеного в п.1 формули винаходу. Інші переважні варіанти виконання і розвитку винаходу випливають із залежних пунктів формули вина-ходу. Відповідно до даного винаходу кріпильний пристрій зазначеного типу обладнано виконавчою ланкою, що зв'язана, з можливістю повороту між верхньою поворотною віссю і гаком, з блокувальною розпіркою, при цьому зазначена ланка попередньо навантажена пружиною в напрямку до нижньої направляючої розпірки. Виконавча ланка має два положення для взаємодії з блокувальною розпіркою: нормальне положення, в якому виконавча ланка попередньо напружує гак блокувальної розпірки у напрямку від направляючого елемента, і кріпильне положення, в якому виконавча ланка попередньо напружує гак блокувальної розпірки у напрямку до направляючого елементу. Кріпильний пристрій розташований між верхньою і нижньою направляючими розпірками паралелограмного важільного механізму. Цей пристрій містить блокувальну розпірку і виконавчу ланку. Блокувальна розпірка зв'язана з верхньою направляючою розпіркою з можливістю повороту і спрямована вниз до нижньої направляючої роз 79981 4 пірки. Виконавча ланка попередньо навантажена пружиною відносно блокувальної розпірки, що проходить від виконавчої ланки до нижньої направляючої розпірки. Крім того, блокувальна розпірка має виріз, що утворює гак. Виконавча ланка має блокувальний елемент, що входить у зачеплення з блокувальною розпіркою. Блокувальний елемент виконавчої ланки входить у зачеплення з блокувальною розпіркою в одному з двох положень: нормальному і кріпильному. В нормальному положенні блокувальний елемент заходить в отвір на блокувальній розпірці. В кріпильному положенні блокувальний елемент діє на бічну крайку блокувальної розпірки. Через поворотне з'єднання з зазором виконавча ланка зв'язана, з можливістю повороту, з блокувальною розпіркою. На нижній направляючій розпірці встановлена ковзна втулка, що заходить у виріз. У нормальному положенні гак попередньо напружується блокувальним елементом через виконавчу ланку вбік від ковзної втулки. В кріпильному положенні гак попередньо напружується блокувальним елементом через виконавчу ланку в напрямку до ковзної втулки. Для переключення виконавчої ланки між цими положеннями вона обладнана приводним пристроєм. Виконавча ланка розташована між лівим і правим паралелограмними важільними механізмами. Тільки приводний пристрій розташовується поза важільним механізмом, за рахунок чого скорочується необхідна для кріпильного пристрою ширина. Винахід, його переваги і переважні варіанти здійснення і розвитку докладніше описані і пояснені нижче за допомогою креслень, на яких представлений приклад виконання винаходу. При цьому: Фіг.1 - вид збоку, висівного апарата в нормальному положенні; Фіг.2 - вид збоку висівного апарата в кріпильному положенні; Фіг.3 - кріпильний пристрій у розібраному виді. Сівалка 10 містить окремий рядовий висівний апарат, встановлений за допомогою U-подібних болтів, закріплених у монтажній плиті 12, на поперечному тримачі робочого органа (не показаний). Висівний апарат має раму 14, яка через паралелограмний важільний механізм 16 зв'язана з монтажною плитою 12. Паралелограмний важільний механізм 16 дозволяє, у визначених межах, піднімати і опускати висівний апарат відносно тримача робочого органа. За допомогою пневматичної, за необхідності - керованої, системи подачі насіння, насіння автоматично направляється у висівний апарат. За необхідності керована система подачі насіння пневматично подає насіння з головного насіннєвого ящика (не показаний) по насіннєпроводу в допоміжний насіннєвий ящик 20, встановлений на рамі 14. Насіння, що знаходиться в допоміжному ящику 20, дозується дозатором 22 і по насіннєпроводу подається в борозну (не пока-зана). 5 79981 6 Посівна борозна формується дводисковим ланці 78 відхилятися вбік від блокувальної розпісошником 24 з колесами 26 регулювання по глирки 56, що буде більш докладно описано нижче. бині. Глибина посівної борозни задається позиПружиною 90 виконавча ланка 78 навантажуєтьціюванням важеля 28, яким регулюється полося по відношенню до нижньої направляючої розження коліс 26 регулювання по глибині відносно пірки 54. Пружина 90 підвішена на важелі 92 висошника 24. Посівна борозна з дозованим насінконавчої ланки 78 і закріплена на нижній нями, що надійшло в неї по насіннєпроводу, занаправляючій розпірці 54 шпилькою 94, підкладшпаровується ґрунтом за допомогою коліс 30. ною шайбою 95 і штекером 96 з пружиною. Дозатор 22 приводиться в дію гнучким оберКрім того, виконавча ланка 78 обладнана товим приводним валом (не показаний), що прикомбінованим приводним і фіксуючим пристроєм водить у дію передавальний механізм 34. Цей 100. Приводний елемент приводного і фіксуючого гнучкий обертовий приводний вал має конструкпристрою 100 складається з монтажного болта цію, що відповідає конструкції валів, що випуска102 і розпірної гільзи 104. Монтажний болт 102 ються і реалізуються фірмою Elliot Manufacturing проходить через виконавчу ланку 78 і втулку 106 і Company, LLC, Бірмінгем, Нью-Йорк. Передававзаємодіє з різьбовою блокувальною гайкою 108. льний механізм (не показаний), що приводиться в Блокувальна різьбова гайка 108 містить звернену дію в результаті зчеплення з ґрунтом, передає назовні блокувальну крайку 110. Монтажний болт вхідний крутний момент гнучкому приводному 102, втулка 106 і блокувальна різьбова гайка 108 валу. У такий спосіб регулюється число обертів утворюють блокувальний елемент приводного і дозатора 22 в залежності від швидкості руху фіксуючого пристрою 100. сівалки 10. Виконавча ланка 78 має два положення, що Іноді фермеру потрібно заблокувати один задаються керуючим і фіксуючим пристроєм 100: або кілька висівних апаратів у піднятому неробоодне положення - нормальне, зображене на Фіг.1, чому положенні. Для досягнення цієї мети на паі друге положення - кріпильне, зображене на ралелограмному важільному механізмі 16 встаФіг.2. При нормальному положенні блокувальна новлений кріпильний пристрій 50 висівного різьбова гайка 108 розташовується в розширеноапарата. Паралелограмний важільний механізм му отворі 112. У нормальному положенні, коли 16 містить верхню 52 і нижню 54 направляючі висівний апарат опущений, пружина 90 навантарозпірки. Блокувальна розпірка 56 розташована жує виконавчу ланку 78 в напрямку проти годинміж верхньою 52 і нижньою 54 направляючими никової стрілки. В результаті блокувальний елерозпірками. Блокувальна розпірка 56 встановлемент керуючого і фіксуючого пристрою 100 тягне на на основній поворотній осі 58 з можливістю блокувальну розпірку 56 проти годинникової стріповороту. Блокувальна розпірка 56 має отвір під лки, в результаті чого ковзна втулка 72 віджимаголовну поворотну вісь, що розташований співвіється до крайки вирізу 68 і вбік від гака 70. сно отвору 60 на верхній направляючій розпірці Для приведення в кріпильне положення фе52. Втулка 62 підшипника встановлена в отвір рмер за допомогою приводного елемента привоголовної поворотної осі і закріплена болтом 64 дного і фіксуючого пристрою 100 відводить викоголовної поворотної осі, підкладною шайбою 65 і навчу ланку 78 від блокувальної розпірки 56, в різьбовою гайкою 66. Блокувальна розпірка 56 результаті чого блокувальна різьбова гайка 108 має J-образний виріз 68, що утворює гак 70. Всевиходить з розширеного отвору 112. Після цього редині вирізу 68 розташована, з можливістю пеблокувальна різьбова гайка 108 займає положенреміщення, ковзна втулка 72. Ця втулка закріпленя за блокувальною розпіркою 56, як показано на на у вирізі 68 за допомогою направляючого Фіг.2. В цьому кріпильному положенні, коли висіпальця 74, підкладної шайби 75 і різьбової гайки вний апарат піднятий, пружина 90 попередньо 76. напружує виконавчу ланку 78 у напрямку по гоВиконавча ланка 78 розташована, з можливідинниковій стрілці. В результаті блокувальний стю повороту, на блокувальній розпірці 56 за доелемент приводного і фіксуючого пристрою 100 помогою поворотних втулок 80, що встановлені віджимає блокувальну розпірку 56 у напрямку по на блокувальній розпірці 56 за допомогою несугодинниковій стрілці, внаслідок чого ковзна втулчого болта 82, підкладної шайби 83 і різьбової ка 72 притискається до крайки вирізу 68 у напрягайки 84. Несучий болт 82 вставлений у квадратмку до гака 70. Коли висівний апарат займе своє ний отвір 86 в блокувальній розпірці 56. Повороткріпильне положення, ковзна втулка 72 зайде в ні втулки 80 вставлені з зазором у подовжні отвогак 70 і буде утримувати висівний апарат у кріпири 88. Зазор, з яким поворотні втулки 80 льному положенні. розташовані в отворі 88, дозволяє виконавчій 7 Комп’ютерна в ерстка Н. Лисенко 79981 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
