Чашка зі збирачем рідини, що стікає

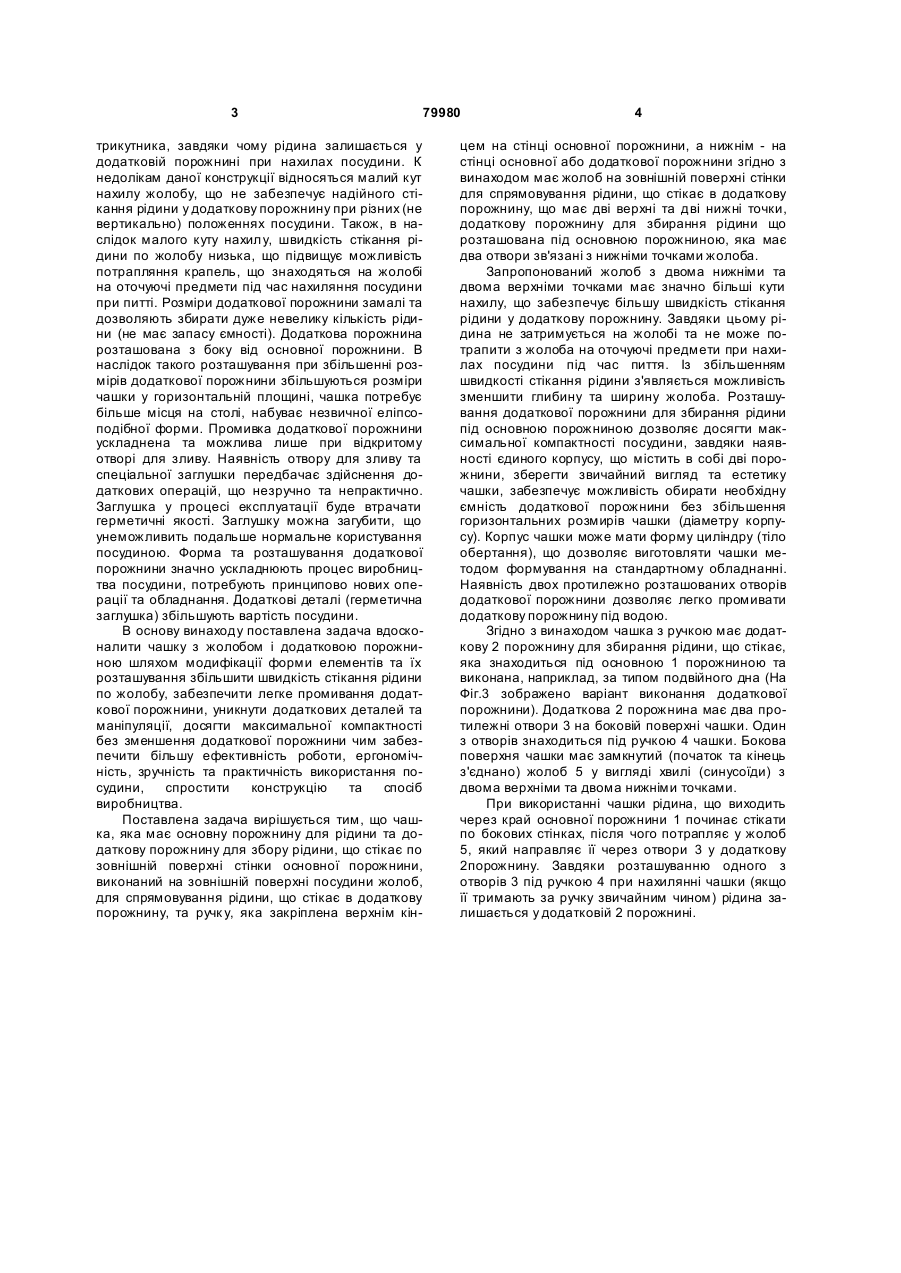

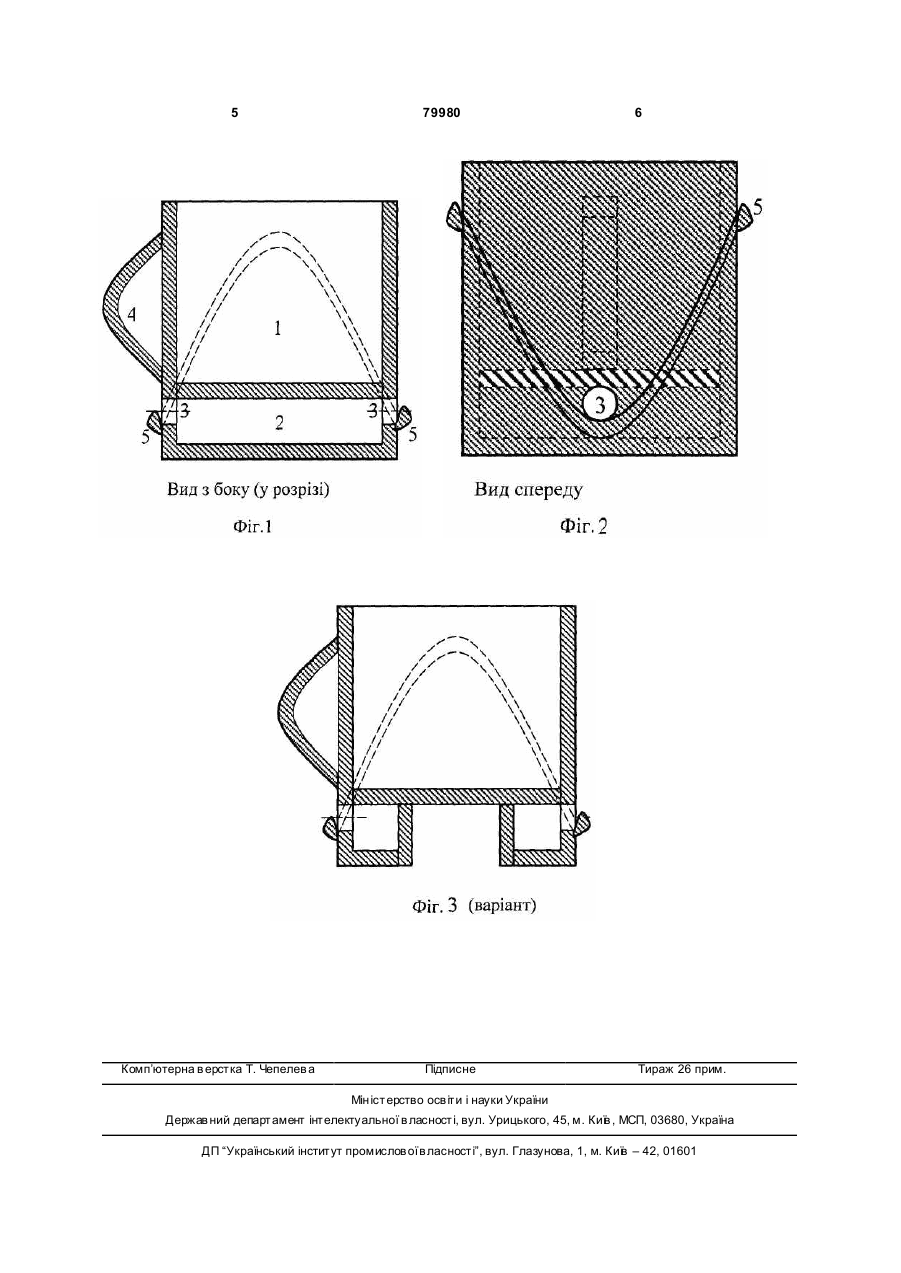

1. Посудина для пиття, яка має основну порожнину для рідини та додаткову порожнину для збору рідини, що стікає по зовнішній поверхні стінки основної порожнини, виконаний на зовнішній поверхні посудини жолоб для спрямовування рідини, що стікає, в додаткову порожнину, та ручку, яка закріплена верхнім кінцем на стінці основної 3 79980 трикутника, завдяки чому рідина залишається у додатковій порожнині при нахилах посудини. К недолікам даної конструкції відносяться малий кут нахилу жолобу, що не забезпечує надійного стікання рідини у додаткову порожнину при різних (не вертикально) положеннях посудини. Також, в наслідок малого куту нахилу, швидкість стікання рідини по жолобу низька, що підвищує можливість потрапляння крапель, що знаходяться на жолобі на оточуючі предмети під час нахиляння посудини при питті. Розміри додаткової порожнини замалі та дозволяють збирати дуже невелику кількість рідини (не має запасу ємності). Додаткова порожнина розташована з боку від основної порожнини. В наслідок такого розташування при збільшенні розмірів додаткової порожнини збільшуються розміри чашки у горизонтальній площині, чашка потребує більше місця на столі, набуває незвичної еліпсоподібної форми. Промивка додаткової порожнини ускладнена та можлива лише при відкритому отворі для зливу. Наявність отвору для зливу та спеціальної заглушки передбачає здійснення додаткових операцій, що незручно та непрактично. Заглушка у процесі експлуатації буде втрачати герметичні якості. Заглушку можна загубити, що унеможливить подальше нормальне користування посудиною. Форма та розташування додаткової порожнини значно ускладнюють процес виробництва посудини, потребують принципово нових операції та обладнання. Додаткові деталі (герметична заглушка) збільшують вартість посудини. В основу винаходу поставлена задача вдосконалити чашку з жолобом і додатковою порожниною шляхом модифікації форми елементів та їх розташування збільшити швидкість стікання рідини по жолобу, забезпечити легке промивання додаткової порожнини, уникнути додаткових деталей та маніпуляції, досягти максимальної компактності без зменшення додаткової порожнини чим забезпечити більшу ефективність роботи, ергономічність, зручність та практичність використання посудини, спростити конструкцію та спосіб виробництва. Поставлена задача вирішується тим, що чашка, яка має основну порожнину для рідини та додаткову порожнину для збору рідини, що стікає по зовнішній поверхні стінки основної порожнини, виконаний на зовнішній поверхні посудини жолоб, для спрямовування рідини, що стікає в додаткову порожнину, та ручк у, яка закріплена верхнім кін 4 цем на стінці основної порожнини, а нижнім - на стінці основної або додаткової порожнини згідно з винаходом має жолоб на зовнішній поверхні стінки для спрямовування рідини, що стікає в додаткову порожнину, що має дві верхні та дві нижні точки, додаткову порожнину для збирання рідини що розташована під основною порожниною, яка має два отвори зв'язані з нижніми точками жолоба. Запропонований жолоб з двома нижніми та двома верхніми точками має значно більші кути нахилу, що забезпечує більшу швидкість стікання рідини у додаткову порожнину. Завдяки цьому рідина не затримується на жолобі та не може потрапити з жолоба на оточуючі предмети при нахилах посудини під час пиття. Із збільшенням швидкості стікання рідини з'являється можливість зменшити глибину та ширину жолоба. Розташування додаткової порожнини для збирання рідини під основною порожниною дозволяє досягти максимальної компактності посудини, завдяки наявності єдиного корпусу, що містить в собі дві порожнини, зберегти звичайний вигляд та естетику чашки, забезпечує можливість обирати необхідну ємність додаткової порожнини без збільшення горизонтальних розмирів чашки (діаметру корпусу). Корпус чашки може мати форму циліндру (тіло обертання), що дозволяє виготовляти чашки методом формування на стандартному обладнанні. Наявність двох протилежно розташованих отворів додаткової порожнини дозволяє легко промивати додаткову порожнину під водою. Згідно з винаходом чашка з ручкою має додаткову 2 порожнину для збирання рідини, що стікає, яка знаходиться під основною 1 порожниною та виконана, наприклад, за типом подвійного дна (На Фіг.3 зображено варіант виконання додаткової порожнини). Додаткова 2 порожнина має два протилежні отвори 3 на боковій поверхні чашки. Один з отворів знаходиться під ручкою 4 чашки. Бокова поверхня чашки має замкнутий(початок та кінець з'єднано) жолоб 5 у вигляді хвилі (синусоїди) з двома верхніми та двома нижніми точками. При використанні чашки рідина, що виходить через край основної порожнини 1 починає стікати по бокових стінках, після чого потрапляє у жолоб 5, який направляє її через отвори 3 у додаткову 2порожнину. Завдяки розташуванню одного з отворів 3 під ручкою 4 при нахилянні чашки (якщо її тримають за ручку звичайним чином) рідина залишається у додатковій 2 порожнині. 5 Комп’ютерна в ерстка Т. Чепелев а 79980 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
