Установка для підготовки води на зрошення

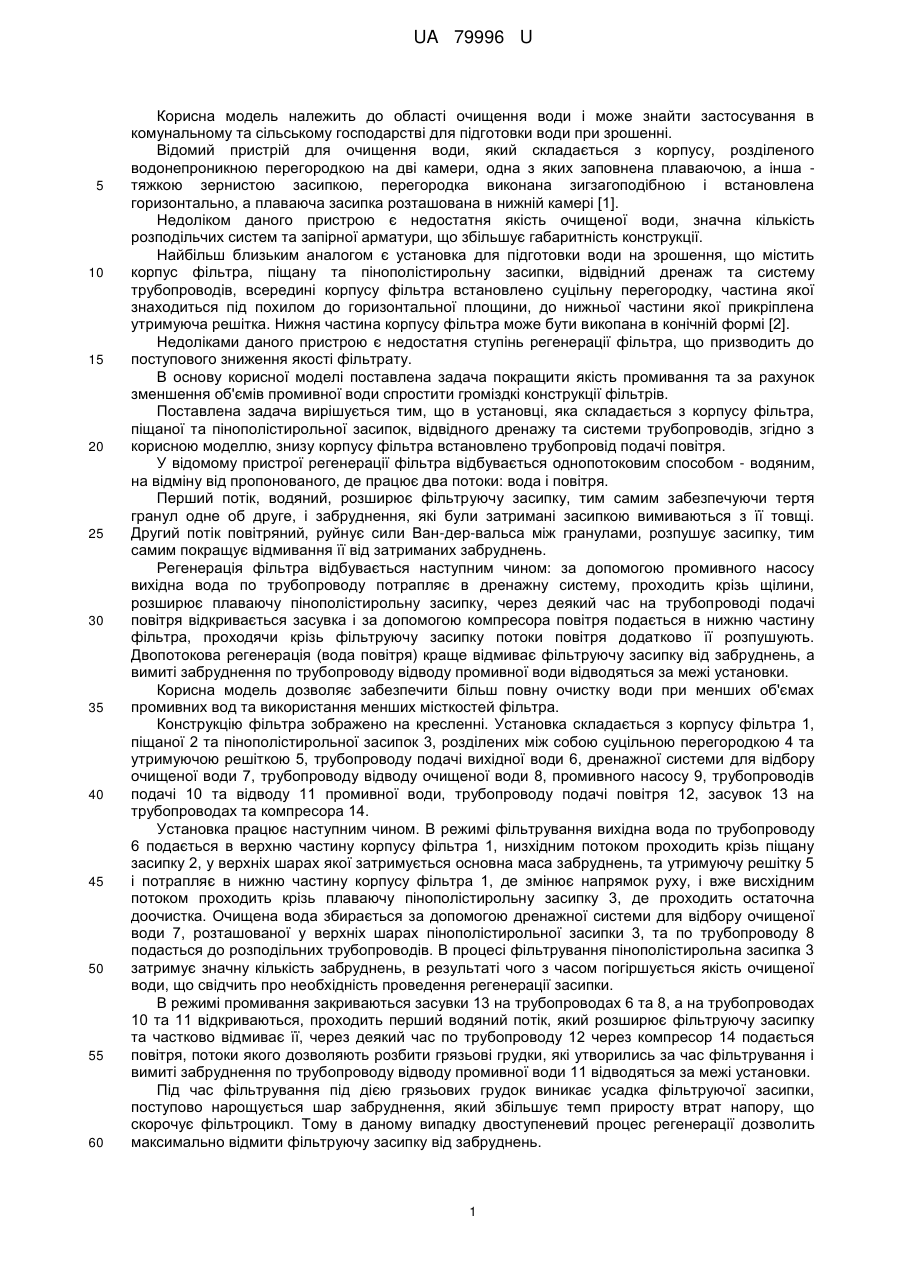

Реферат: Установка для підготовки води на зрошення складається з корпусу фільтра, піщаної та пінополістирольної засипок, відвідного дренажу та системи трубопроводів. Знизу корпусу фільтра встановлено трубопровід подачі повітря. UA 79996 U (54) УСТАНОВКА ДЛЯ ПІДГОТОВКИ ВОДИ НА ЗРОШЕННЯ UA 79996 U UA 79996 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області очищення води і може знайти застосування в комунальному та сільському господарстві для підготовки води при зрошенні. Відомий пристрій для очищення води, який складається з корпусу, розділеного водонепроникною перегородкою на дві камери, одна з яких заповнена плаваючою, а інша тяжкою зернистою засипкою, перегородка виконана зигзагоподібною і встановлена горизонтально, а плаваюча засипка розташована в нижній камері [1]. Недоліком даного пристрою є недостатня якість очищеної води, значна кількість розподільчих систем та запірної арматури, що збільшує габаритність конструкції. Найбільш близьким аналогом є установка для підготовки води на зрошення, що містить корпус фільтра, піщану та пінополістирольну засипки, відвідний дренаж та систему трубопроводів, всередині корпусу фільтра встановлено суцільну перегородку, частина якої знаходиться під похилом до горизонтальної площини, до нижньої частини якої прикріплена утримуюча решітка. Нижня частина корпусу фільтра може бути викопана в конічній формі [2]. Недоліками даного пристрою є недостатня ступінь регенерації фільтра, що призводить до поступового зниження якості фільтрату. В основу корисної моделі поставлена задача покращити якість промивання та за рахунок зменшення об'ємів промивної води спростити громіздкі конструкції фільтрів. Поставлена задача вирішується тим, що в установці, яка складається з корпусу фільтра, піщаної та пінополістирольної засипок, відвідного дренажу та системи трубопроводів, згідно з корисною моделлю, знизу корпусу фільтра встановлено трубопровід подачі повітря. У відомому пристрої регенерації фільтра відбувається однопотоковим способом - водяним, на відміну від пропонованого, де працює два потоки: вода і повітря. Перший потік, водяний, розширює фільтруючу засипку, тим самим забезпечуючи тертя гранул одне об друге, і забруднення, які були затримані засипкою вимиваються з її товщі. Другий потік повітряний, руйнує сили Ван-дер-вальса між гранулами, розпушує засипку, тим самим покращує відмивання її від затриманих забруднень. Регенерація фільтра відбувається наступним чином: за допомогою промивного насосу вихідна вода по трубопроводу потрапляє в дренажну систему, проходить крізь щілини, розширює плаваючу пінополістирольну засипку, через деякий час на трубопроводі подачі повітря відкривається засувка і за допомогою компресора повітря подається в нижню частину фільтра, проходячи крізь фільтруючу засипку потоки повітря додатково її розпушують. Двопотокова регенерація (вода повітря) краще відмиває фільтруючу засипку від забруднень, а вимиті забруднення по трубопроводу відводу промивної води відводяться за межі установки. Корисна модель дозволяє забезпечити більш повну очистку води при менших об'ємах промивних вод та використання менших місткостей фільтра. Конструкцію фільтра зображено на кресленні. Установка складається з корпусу фільтра 1, піщаної 2 та пінополістирольної засипок 3, розділених між собою суцільною перегородкою 4 та утримуючою решіткою 5, трубопроводу подачі вихідної води 6, дренажної системи для відбору очищеної води 7, трубопроводу відводу очищеної води 8, промивного насосу 9, трубопроводів подачі 10 та відводу 11 промивної води, трубопроводу подачі повітря 12, засувок 13 на трубопроводах та компресора 14. Установка працює наступним чином. В режимі фільтрування вихідна вода по трубопроводу 6 подається в верхню частину корпусу фільтра 1, низхідним потоком проходить крізь піщану засипку 2, у верхніх шарах якої затримується основна маса забруднень, та утримуючу решітку 5 і потрапляє в нижню частину корпусу фільтра 1, де змінює напрямок руху, і вже висхідним потоком проходить крізь плаваючу пінополістирольну засипку 3, де проходить остаточна доочистка. Очищена вода збирається за допомогою дренажної системи для відбору очищеної води 7, розташованої у верхніх шарах пінополістирольної засипки 3, та по трубопроводу 8 подасться до розподільних трубопроводів. В процесі фільтрування пінополістирольна засипка 3 затримує значну кількість забруднень, в результаті чого з часом погіршується якість очищеної води, що свідчить про необхідність проведення регенерації засипки. В режимі промивання закриваються засувки 13 на трубопроводах 6 та 8, а на трубопроводах 10 та 11 відкриваються, проходить перший водяний потік, який розширює фільтруючу засипку та частково відмиває її, через деякий час по трубопроводу 12 через компресор 14 подається повітря, потоки якого дозволяють розбити грязьові грудки, які утворились за час фільтрування і вимиті забруднення по трубопроводу відводу промивної води 11 відводяться за межі установки. Під час фільтрування під дією грязьових грудок виникає усадка фільтруючої засипки, поступово нарощується шар забруднення, який збільшує темп приросту втрат напору, що скорочує фільтроцикл. Тому в даному випадку двоступеневий процес регенерації дозволить максимально відмити фільтруючу засипку від забруднень. 1 UA 79996 U 5 Важливою перевагою даної установки в порівнянні з відомими є покращена регенерація фільтруючої засипки, що в свою чергу впливає на якість очистки води, при зменшенні промивних вод можна досягти менших об'ємів фільтрувальної споруди, що знижує металоємність та капітальні витрати на будівництво. Джерела інформації:: 1. Пат. № 1058578, Фильтр для очистки воды, МПК В 01 D 23/10, 07.12.1983 р., Бюл. №45, 1983 р. 2. Пат. № 67769, Установка для підготовки води на зрошення, МПК С 02 F 1/00, 12.03.2012 р., Бюл. №5, 2012 p. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Установка для підготовки води на зрошення, яка складається з корпусу фільтра, піщаної та пінополістирольної засипок, відвідного дренажу та системи трубопроводів, яка відрізняється тим, що знизу корпусу фільтра встановлено трубопровід подачі повітря. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
