Цанга

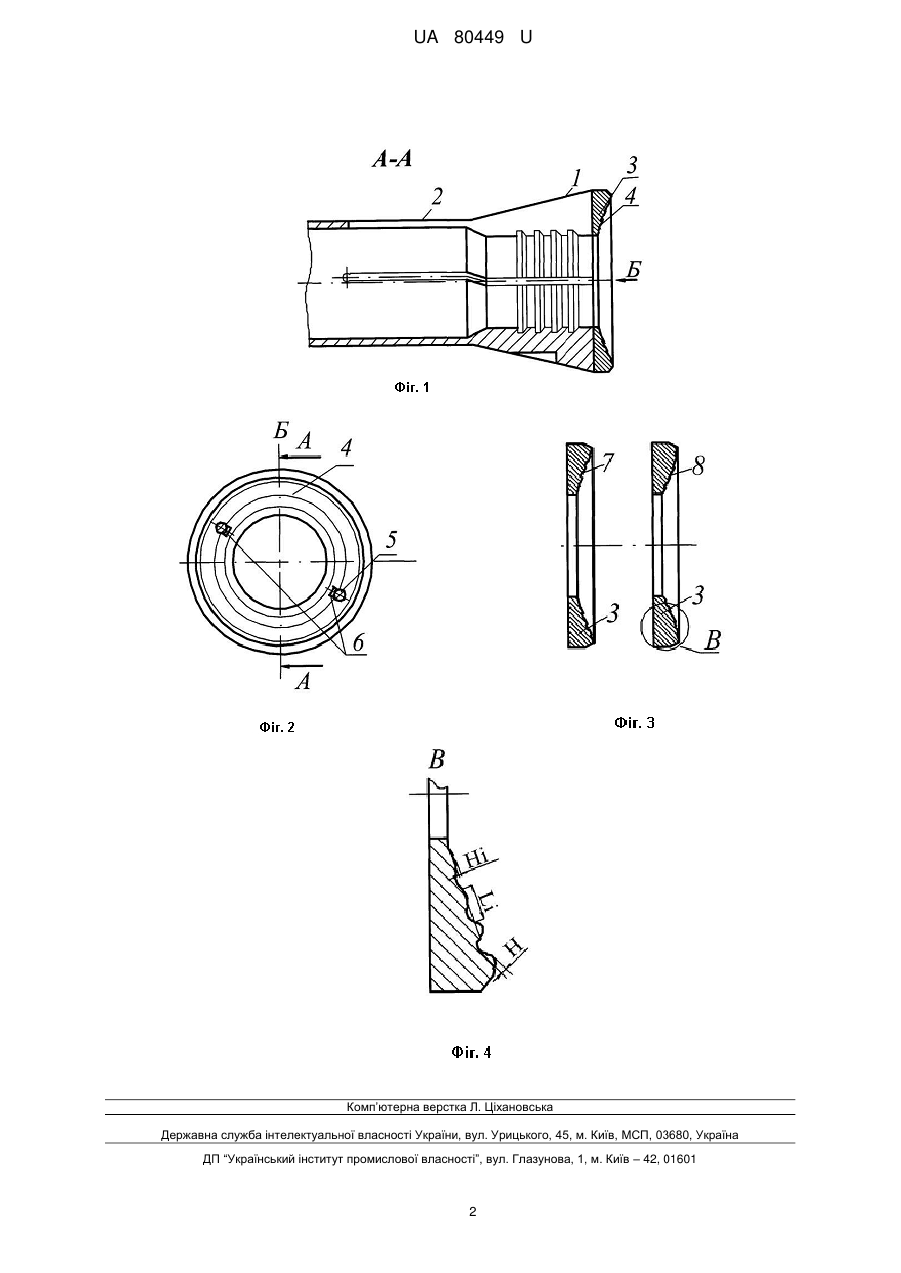

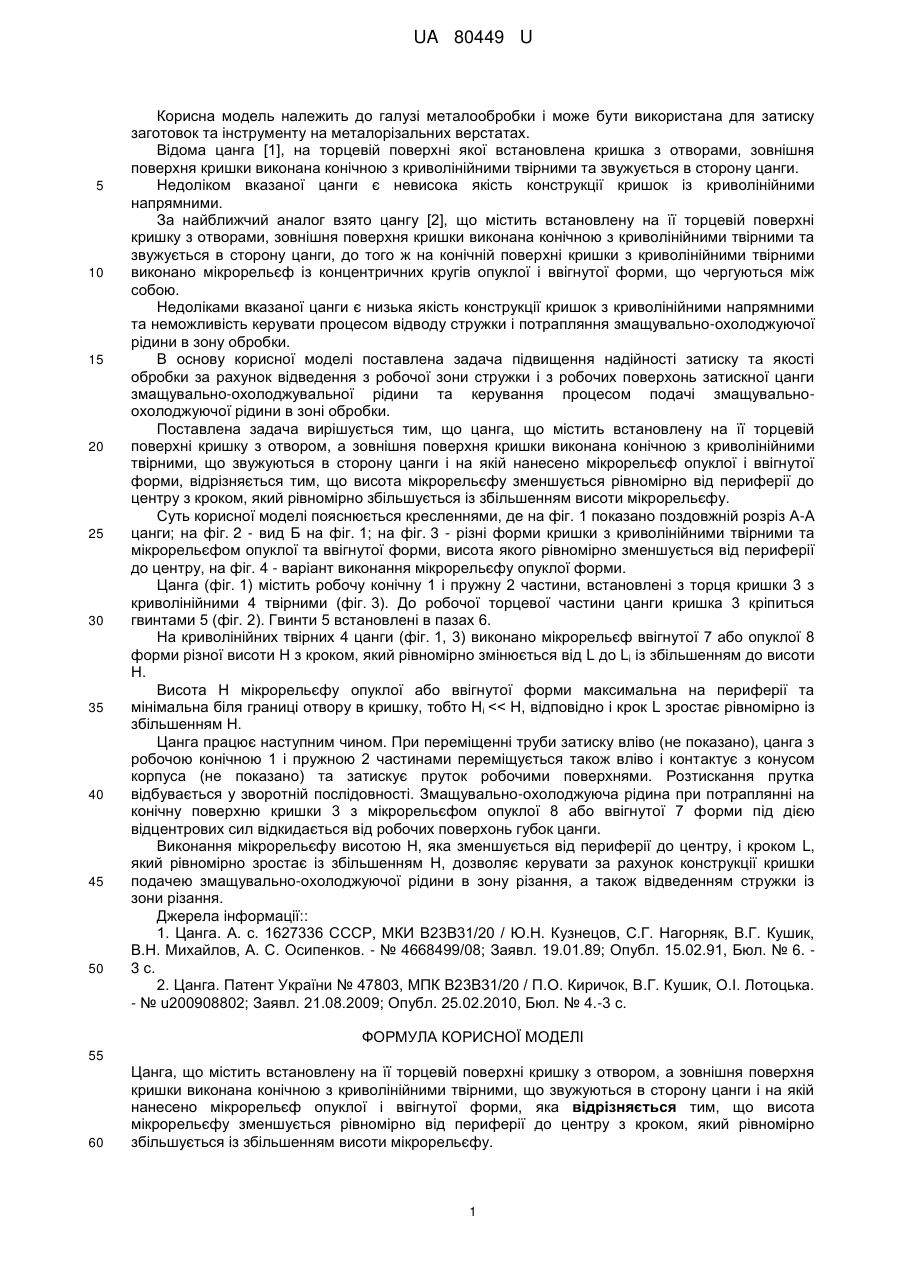

Реферат: UA 80449 U UA 80449 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі металообробки і може бути використана для затиску заготовок та інструменту на металорізальних верстатах. Відома цанга [1], на торцевій поверхні якої встановлена кришка з отворами, зовнішня поверхня кришки виконана конічною з криволінійними твірними та звужується в сторону цанги. Недоліком вказаної цанги є невисока якість конструкції кришок із криволінійними напрямними. За найближчий аналог взято цангу [2], що містить встановлену на її торцевій поверхні кришку з отворами, зовнішня поверхня кришки виконана конічною з криволінійними твірними та звужується в сторону цанги, до того ж на конічній поверхні кришки з криволінійними твірними виконано мікрорельєф із концентричних кругів опуклої і ввігнутої форми, що чергуються між собою. Недоліками вказаної цанги є низька якість конструкції кришок з криволінійними напрямними та неможливість керувати процесом відводу стружки і потрапляння змащувально-охолоджуючої рідини в зону обробки. В основу корисної моделі поставлена задача підвищення надійності затиску та якості обробки за рахунок відведення з робочої зони стружки і з робочих поверхонь затискної цанги змащувально-охолоджувальної рідини та керування процесом подачі змащувальноохолоджуючої рідини в зоні обробки. Поставлена задача вирішується тим, що цанга, що містить встановлену на її торцевій поверхні кришку з отвором, а зовнішня поверхня кришки виконана конічною з криволінійними твірними, що звужуються в сторону цанги і на якій нанесено мікрорельєф опуклої і ввігнутої форми, відрізняється тим, що висота мікрорельєфу зменшується рівномірно від периферії до центру з кроком, який рівномірно збільшується із збільшенням висоти мікрорельєфу. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано поздовжній розріз А-А цанги; на фіг. 2 - вид Б на фіг. 1; на фіг. 3 - різні форми кришки з криволінійними твірними та мікрорельєфом опуклої та ввігнутої форми, висота якого рівномірно зменшується від периферії до центру, на фіг. 4 - варіант виконання мікрорельєфу опуклої форми. Цанга (фіг. 1) містить робочу конічну 1 і пружну 2 частини, встановлені з торця кришки 3 з криволінійними 4 твірними (фіг. 3). До робочої торцевої частини цанги кришка 3 кріпиться гвинтами 5 (фіг. 2). Гвинти 5 встановлені в пазах 6. На криволінійних твірних 4 цанги (фіг. 1, 3) виконано мікрорельєф ввігнутої 7 або опуклої 8 форми різної висоти Η з кроком, який рівномірно змінюється від L до Li із збільшенням до висоти Н. Висота Η мікрорельєфу опуклої або ввігнутої форми максимальна на периферії та мінімальна біля границі отвору в кришку, тобто Ні
