Бур для газоаналізатора

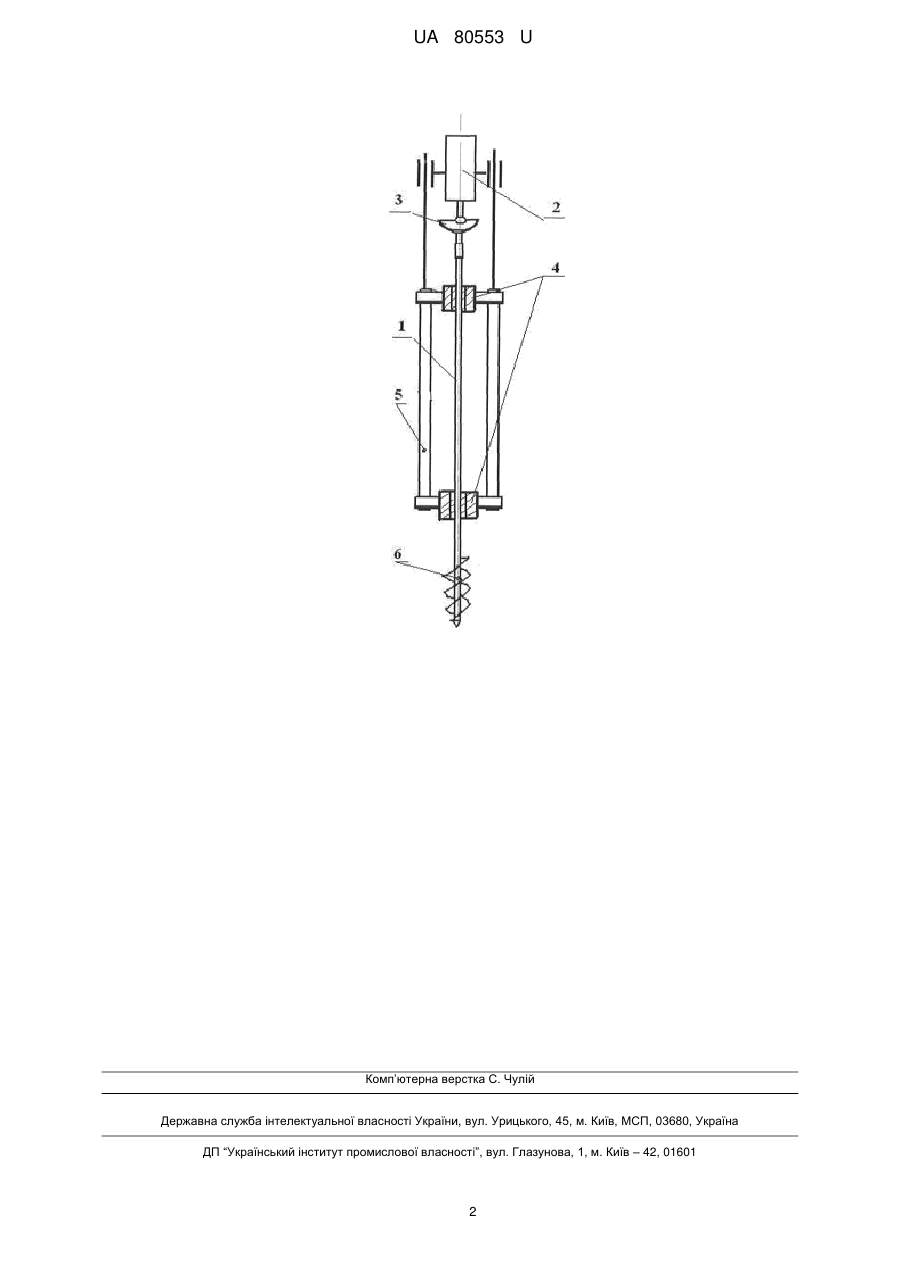

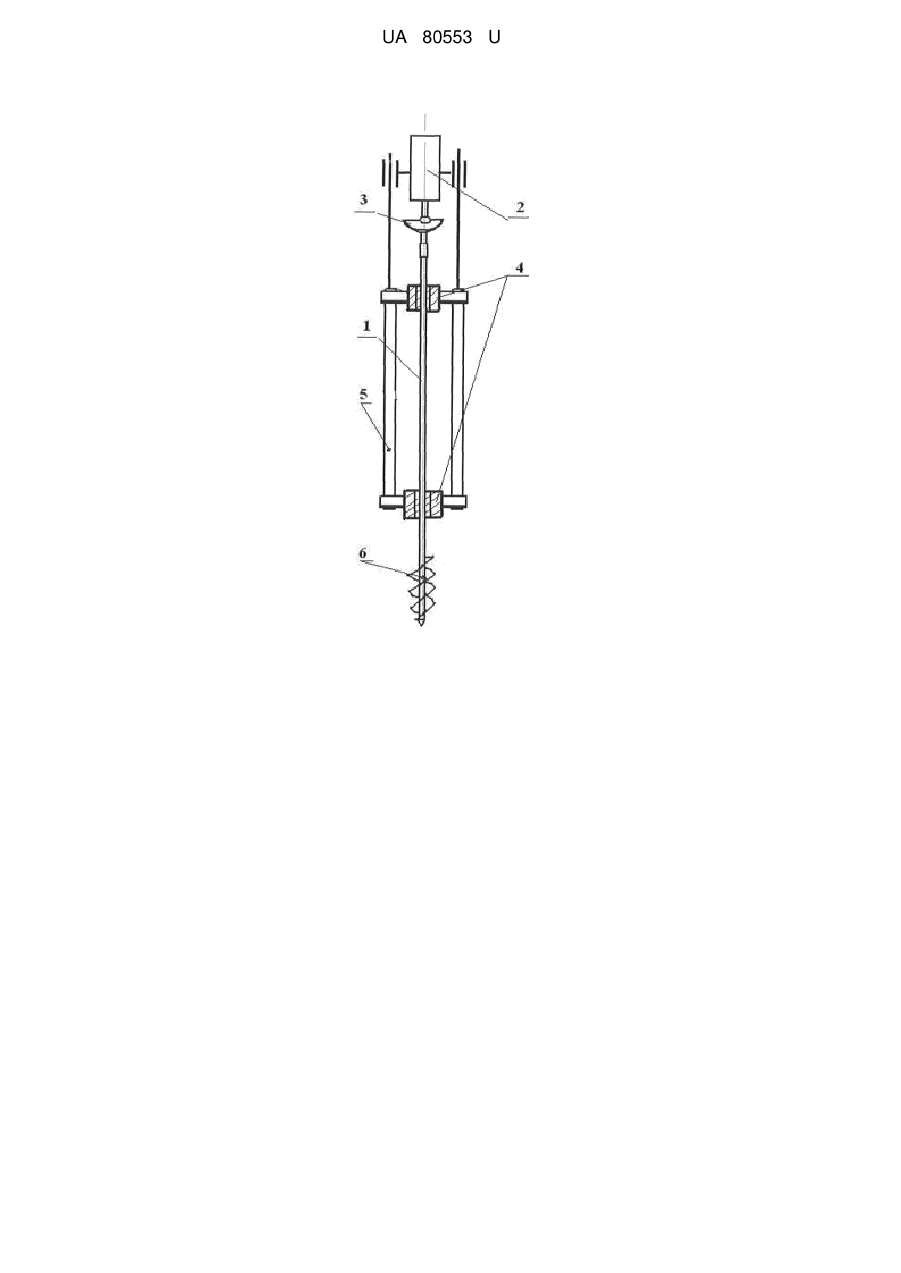

Реферат: Бур для газоаналізатора містить бур з зовнішньою різьбою, раму, напрямні з внутрішньою різьбою, важіль, гідроциліндр. Зверху бура розміщується електродвигун з карданною передачею, а знизу - спіральний елемент. UA 80553 U (54) БУР ДЛЯ ГАЗОАНАЛІЗАТОРА UA 80553 U UA 80553 U 5 10 15 20 25 Корисна модель належить до галузі механізації сільського господарства і може бути використана для моніторингу фізико-механічного та агробіологічного стану ґрунтового покриву. Відомий пристрій відбору зразка ґрунту (Пат. № 35388, МПК G01N 1/04 Бур для газоаналізатора / Броварець О.О.; опубл. 10.09.2008. Бюл. № 17), що складається з бура для газоаналізатора, рами, напрямних, гідроциліндра, за допомогою якого приводиться в рух бур через важіль. Недоліком даного пристрою є складність конструкції, яка обумовлена використанням важеля та гідроциліндра, низькою продуктивністю та надійністю, що впливає на якість проведення операцій моніторингу. Корисною моделлю поставлена задача удосконалення конструкції для підвищення продуктивності та якості відбору проб ґрунту. Поставлена корисною моделлю задача вирішується шляхом зміни конструкції бура з зовнішньою різьбою, що приводиться в рух через карданну передачу за допомогою електродвигуна, який розміщений зверху бура, та спірального елемента знизу бура, що полегшує його занурення в ґрунт, причому внаслідок обертання відбувається зворотнопоступальний рух відносно напрямних, які містять внутрішню різьбу. На кресленні - зображено загальний вигляд бура для газоаналізатора. Пристрій складається із бура з зовнішньою різьбою 1, електродвигуна 2, карданної передачі 3, напрямних з внутрішньою різьбою 4, рами 5, спірального елемента 6. Пристрій працює наступним чином: при обертанні бура з зовнішньою різьбою 1 електродвигуном 2, що розміщується зверху бура, через карданну передачу 3 відбувається рух бура з зовнішньою різьбою 1 вздовж напрямних з внутрішньою різьбою 4. Напрямні з внутрішньою різьбою 4 за допомогою зварного з'єднання приєднанні до рами 5. Знизу бура з зовнішньою різьбою 1 розміщується спіральний елемент 6, який полегшує занурення бура в ґрунт. Запропонована корисна модель дозволяє зменшити затрати на моніторинг та підвищити якість і продуктивність проведення операцій моніторингу за рахунок удосконалення конструкції пристрою при виконанні робочого процесу. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Бур для газоаналізатора, що містить бур, раму, напрямні, важіль, гідроциліндр, який відрізняється тим, що бур містить зовнішню різьбу, напрямні - внутрішню різьбу, причому зверху бура розміщується електродвигун з карданною передачею, а знизу - спіральний елемент. 1 UA 80553 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
