Лабораторний пристрій для визначення швидкості фільтрування

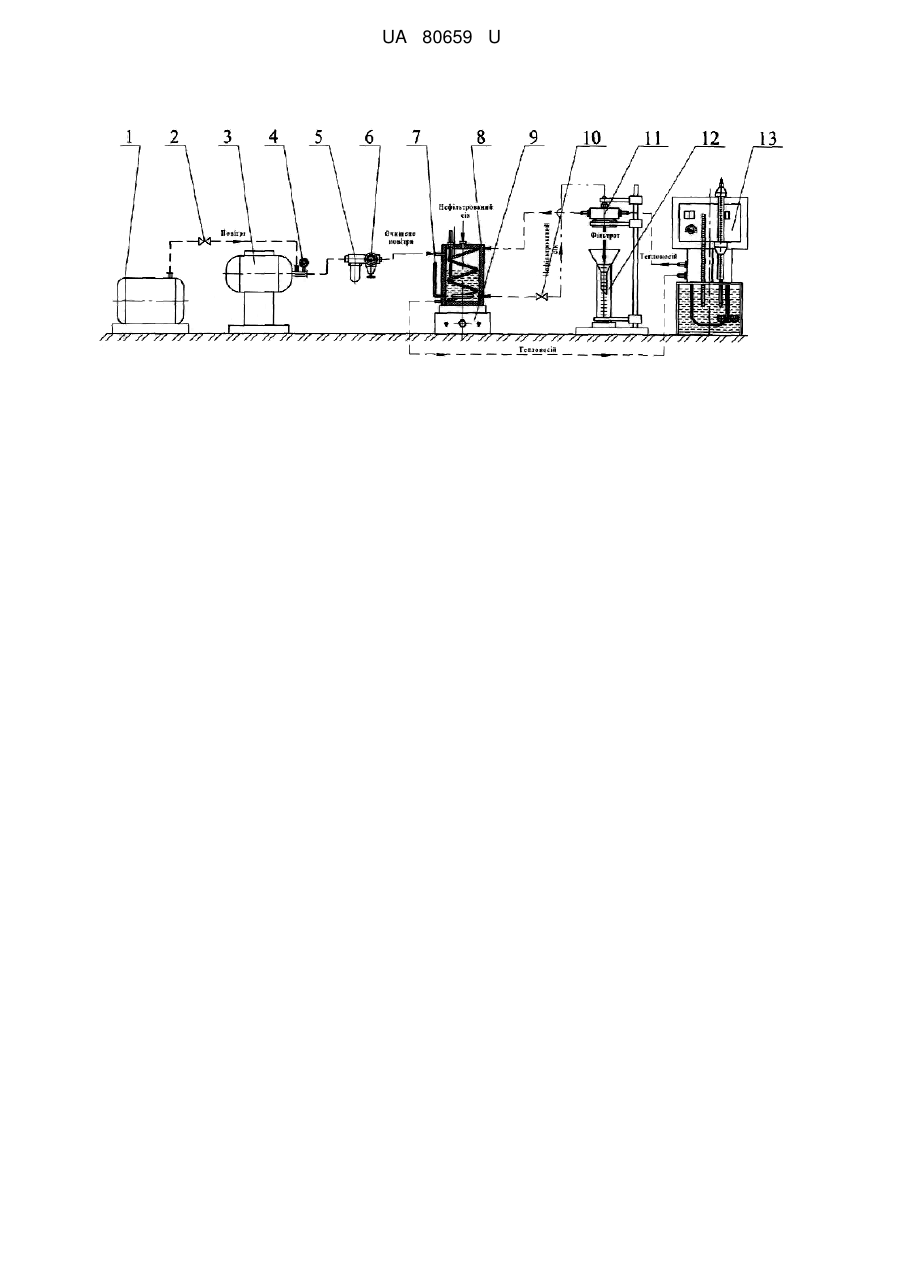

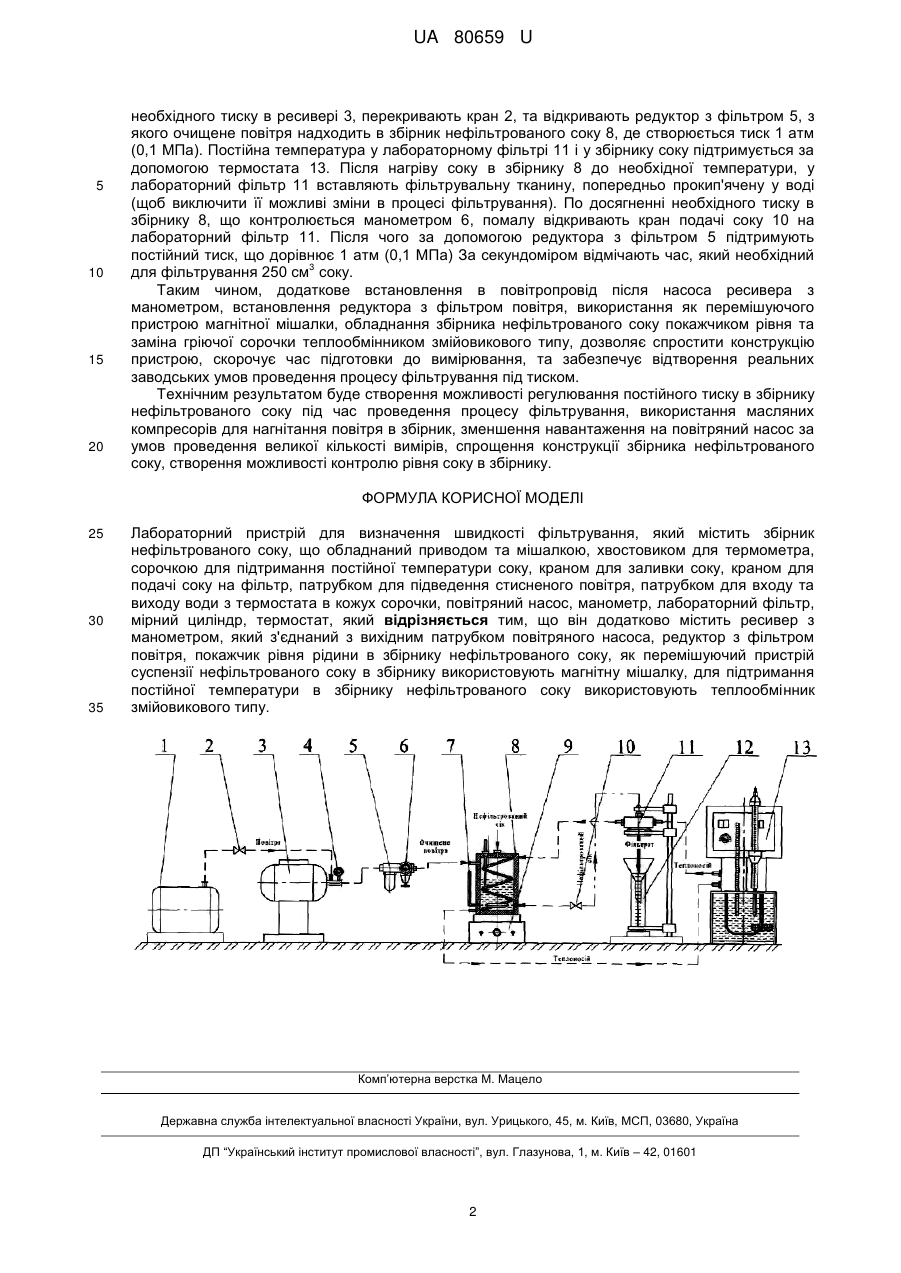

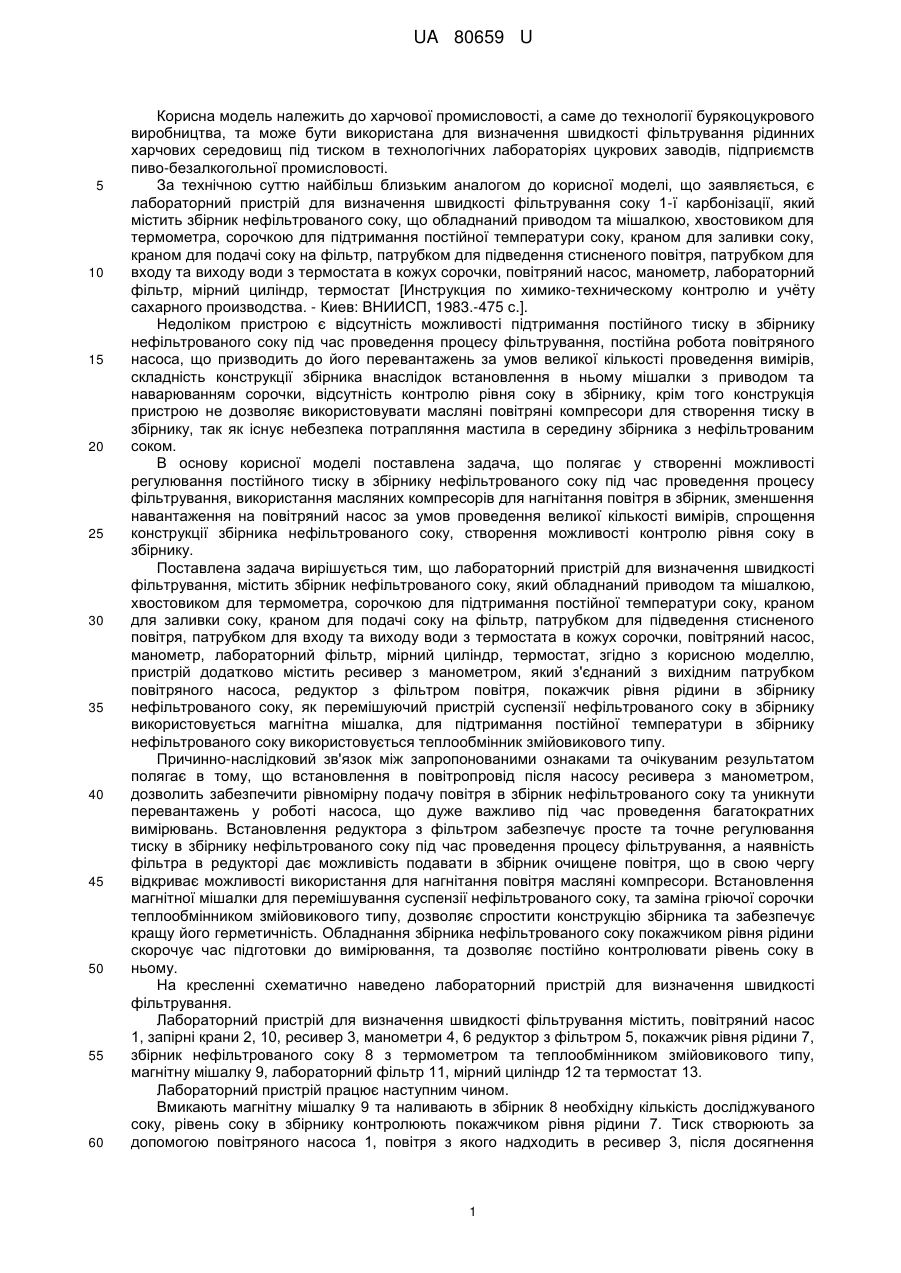

Реферат: Лабораторний пристрій для визначення швидкості фільтрування містить збірник нефільтрованого соку, що обладнаний приводом та мішалкою, хвостовиком для термометра, сорочкою для підтримання постійної температури соку, краном для заливки соку, краном для подачі соку на фільтр, патрубком для підведення стисненого повітря, патрубком для входу та виходу води з термостата в кожух сорочки, повітряний насос, манометр, лабораторний фільтр, мірний циліндр, термостат, ресивер з манометром, редуктор з фільтром повітря, покажчик рівня рідини в збірнику нефільтрованого соку. Як перемішуючий пристрій суспензії нефільтрованого соку в збірнику використовують магнітну мішалка, а для підтримання постійної температури в збірнику нефільтрованого соку використовують теплообмінник змійовикового типу. UA 80659 U (54) ЛАБОРАТОРНИЙ ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ ШВИДКОСТІ ФІЛЬТРУВАННЯ UA 80659 U UA 80659 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості, а саме до технології бурякоцукрового виробництва, та може бути використана для визначення швидкості фільтрування рідинних харчових середовищ під тиском в технологічних лабораторіях цукрових заводів, підприємств пиво-безалкогольної промисловості. За технічною суттю найбільш близьким аналогом до корисної моделі, що заявляється, є лабораторний пристрій для визначення швидкості фільтрування соку 1-ї карбонізації, який містить збірник нефільтрованого соку, що обладнаний приводом та мішалкою, хвостовиком для термометра, сорочкою для підтримання постійної температури соку, краном для заливки соку, краном для подачі соку на фільтр, патрубком для підведення стисненого повітря, патрубком для входу та виходу води з термостата в кожух сорочки, повітряний насос, манометр, лабораторний фільтр, мірний циліндр, термостат [Инструкция по химико-техническому контролю и учѐту сахарного производства. - Киев: ВНИИСП, 1983.-475 с.]. Недоліком пристрою є відсутність можливості підтримання постійного тиску в збірнику нефільтрованого соку під час проведення процесу фільтрування, постійна робота повітряного насоса, що призводить до його перевантажень за умов великої кількості проведення вимірів, складність конструкції збірника внаслідок встановлення в ньому мішалки з приводом та наварюванням сорочки, відсутність контролю рівня соку в збірнику, крім того конструкція пристрою не дозволяє використовувати масляні повітряні компресори для створення тиску в збірнику, так як існує небезпека потрапляння мастила в середину збірника з нефільтрованим соком. В основу корисної моделі поставлена задача, що полягає у створенні можливості регулювання постійного тиску в збірнику нефільтрованого соку під час проведення процесу фільтрування, використання масляних компресорів для нагнітання повітря в збірник, зменшення навантаження на повітряний насос за умов проведення великої кількості вимірів, спрощення конструкції збірника нефільтрованого соку, створення можливості контролю рівня соку в збірнику. Поставлена задача вирішується тим, що лабораторний пристрій для визначення швидкості фільтрування, містить збірник нефільтрованого соку, який обладнаний приводом та мішалкою, хвостовиком для термометра, сорочкою для підтримання постійної температури соку, краном для заливки соку, краном для подачі соку на фільтр, патрубком для підведення стисненого повітря, патрубком для входу та виходу води з термостата в кожух сорочки, повітряний насос, манометр, лабораторний фільтр, мірний циліндр, термостат, згідно з корисною моделлю, пристрій додатково містить ресивер з манометром, який з'єднаний з вихідним патрубком повітряного насоса, редуктор з фільтром повітря, покажчик рівня рідини в збірнику нефільтрованого соку, як перемішуючий пристрій суспензії нефільтрованого соку в збірнику використовується магнітна мішалка, для підтримання постійної температури в збірнику нефільтрованого соку використовується теплообмінник змійовикового типу. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в тому, що встановлення в повітропровід після насосу ресивера з манометром, дозволить забезпечити рівномірну подачу повітря в збірник нефільтрованого соку та уникнути перевантажень у роботі насоса, що дуже важливо під час проведення багатократних вимірювань. Встановлення редуктора з фільтром забезпечує просте та точне регулювання тиску в збірнику нефільтрованого соку під час проведення процесу фільтрування, а наявність фільтра в редукторі дає можливість подавати в збірник очищене повітря, що в свою чергу відкриває можливості використання для нагнітання повітря масляні компресори. Встановлення магнітної мішалки для перемішування суспензії нефільтрованого соку, та заміна гріючої сорочки теплообмінником змійовикового типу, дозволяє спростити конструкцію збірника та забезпечує кращу його герметичність. Обладнання збірника нефільтрованого соку покажчиком рівня рідини скорочує час підготовки до вимірювання, та дозволяє постійно контролювати рівень соку в ньому. На кресленні схематично наведено лабораторний пристрій для визначення швидкості фільтрування. Лабораторний пристрій для визначення швидкості фільтрування містить, повітряний насос 1, запірні крани 2, 10, ресивер 3, манометри 4, 6 редуктор з фільтром 5, покажчик рівня рідини 7, збірник нефільтрованого соку 8 з термометром та теплообмінником змійовикового типу, магнітну мішалку 9, лабораторний фільтр 11, мірний циліндр 12 та термостат 13. Лабораторний пристрій працює наступним чином. Вмикають магнітну мішалку 9 та наливають в збірник 8 необхідну кількість досліджуваного соку, рівень соку в збірнику контролюють покажчиком рівня рідини 7. Тиск створюють за допомогою повітряного насоса 1, повітря з якого надходить в ресивер 3, після досягнення 1 UA 80659 U 5 10 15 20 необхідного тиску в ресивері 3, перекривають кран 2, та відкривають редуктор з фільтром 5, з якого очищене повітря надходить в збірник нефільтрованого соку 8, де створюється тиск 1 атм (0,1 МПа). Постійна температура у лабораторному фільтрі 11 і у збірнику соку підтримується за допомогою термостата 13. Після нагріву соку в збірнику 8 до необхідної температури, у лабораторний фільтр 11 вставляють фільтрувальну тканину, попередньо прокип'ячену у воді (щоб виключити її можливі зміни в процесі фільтрування). По досягненні необхідного тиску в збірнику 8, що контролюється манометром 6, помалу відкривають кран подачі соку 10 на лабораторний фільтр 11. Після чого за допомогою редуктора з фільтром 5 підтримують постійний тиск, що дорівнює 1 атм (0,1 МПа) За секундоміром відмічають час, який необхідний 3 для фільтрування 250 см соку. Таким чином, додаткове встановлення в повітропровід після насоса ресивера з манометром, встановлення редуктора з фільтром повітря, використання як перемішуючого пристрою магнітної мішалки, обладнання збірника нефільтрованого соку покажчиком рівня та заміна гріючої сорочки теплообмінником змійовикового типу, дозволяє спростити конструкцію пристрою, скорочує час підготовки до вимірювання, та забезпечує відтворення реальних заводських умов проведення процесу фільтрування під тиском. Технічним результатом буде створення можливості регулювання постійного тиску в збірнику нефільтрованого соку під час проведення процесу фільтрування, використання масляних компресорів для нагнітання повітря в збірник, зменшення навантаження на повітряний насос за умов проведення великої кількості вимірів, спрощення конструкції збірника нефільтрованого соку, створення можливості контролю рівня соку в збірнику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Лабораторний пристрій для визначення швидкості фільтрування, який містить збірник нефільтрованого соку, що обладнаний приводом та мішалкою, хвостовиком для термометра, сорочкою для підтримання постійної температури соку, краном для заливки соку, краном для подачі соку на фільтр, патрубком для підведення стисненого повітря, патрубком для входу та виходу води з термостата в кожух сорочки, повітряний насос, манометр, лабораторний фільтр, мірний циліндр, термостат, який відрізняється тим, що він додатково містить ресивер з манометром, який з'єднаний з вихідним патрубком повітряного насоса, редуктор з фільтром повітря, покажчик рівня рідини в збірнику нефільтрованого соку, як перемішуючий пристрій суспензії нефільтрованого соку в збірнику використовують магнітну мішалку, для підтримання постійної температури в збірнику нефільтрованого соку використовують теплообмінник змійовикового типу. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
