Двері металеві

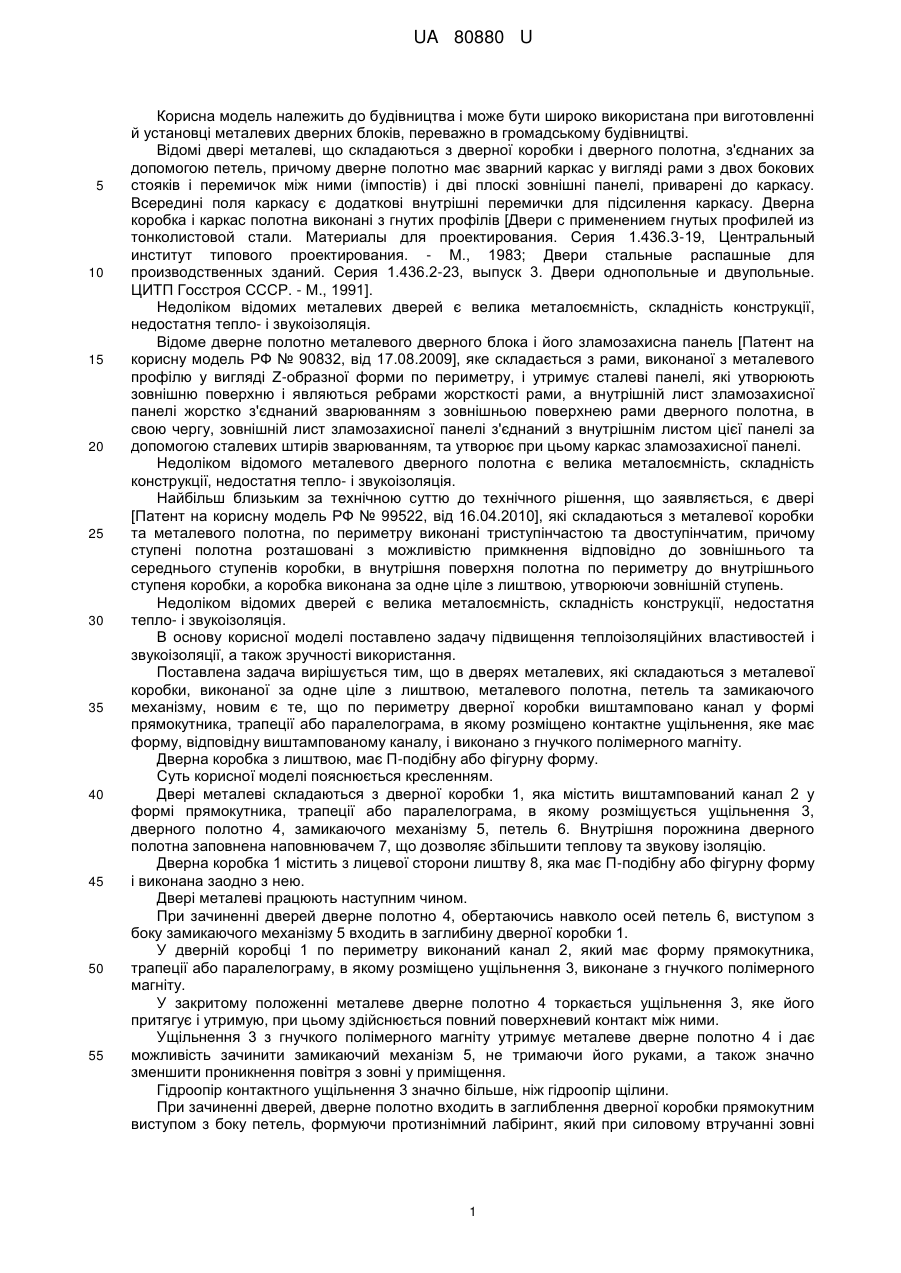

Реферат: UA 80880 U UA 80880 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і може бути широко використана при виготовленні й установці металевих дверних блоків, переважно в громадському будівництві. Відомі двері металеві, що складаються з дверної коробки і дверного полотна, з'єднаних за допомогою петель, причому дверне полотно має зварний каркас у вигляді рами з двох бокових стояків і перемичок між ними (імпостів) і дві плоскі зовнішні панелі, приварені до каркасу. Всередині поля каркасу є додаткові внутрішні перемички для підсилення каркасу. Дверна коробка і каркас полотна виконані з гнутих профілів [Двери с применением гнутых профилей из тонколистовой стали. Материалы для проектирования. Серия 1.436.3-19, Центральный институт типового проектирования. - М., 1983; Двери стальные распашные для производственных зданий. Серия 1.436.2-23, выпуск 3. Двери однопольные и двупольные. ЦИТП Госстроя СССР. - Μ., 1991]. Недоліком відомих металевих дверей є велика металоємність, складність конструкції, недостатня тепло- і звукоізоляція. Відоме дверне полотно металевого дверного блока і його зламозахисна панель [Патент на корисну модель РФ № 90832, від 17.08.2009], яке складається з рами, виконаної з металевого профілю у вигляді Z-образної форми по периметру, і утримує сталеві панелі, які утворюють зовнішню поверхню і являються ребрами жорсткості рами, а внутрішній лист зламозахисної панелі жорстко з'єднаний зварюванням з зовнішньою поверхнею рами дверного полотна, в свою чергу, зовнішній лист зламозахисної панелі з'єднаний з внутрішнім листом цієї панелі за допомогою сталевих штирів зварюванням, та утворює при цьому каркас зламозахисної панелі. Недоліком відомого металевого дверного полотна є велика металоємність, складність конструкції, недостатня тепло- і звукоізоляція. Найбільш близьким за технічною суттю до технічного рішення, що заявляється, є двері [Патент на корисну модель РФ № 99522, від 16.04.2010], які складаються з металевої коробки та металевого полотна, по периметру виконані триступінчастою та двоступінчатим, причому ступені полотна розташовані з можливістю примкнення відповідно до зовнішнього та середнього ступенів коробки, в внутрішня поверхня полотна по периметру до внутрішнього ступеня коробки, а коробка виконана за одне ціле з лиштвою, утворюючи зовнішній ступень. Недоліком відомих дверей є велика металоємність, складність конструкції, недостатня тепло- і звукоізоляція. В основу корисної моделі поставлено задачу підвищення теплоізоляційних властивостей і звукоізоляції, а також зручності використання. Поставлена задача вирішується тим, що в дверях металевих, які складаються з металевої коробки, виконаної за одне ціле з лиштвою, металевого полотна, петель та замикаючого механізму, новим є те, що по периметру дверної коробки виштамповано канал у формі прямокутника, трапеції або паралелограма, в якому розміщено контактне ущільнення, яке має форму, відповідну виштампованому каналу, і виконано з гнучкого полімерного магніту. Дверна коробка з лиштвою, має П-подібну або фігурну форму. Суть корисної моделі пояснюється кресленням. Двері металеві складаються з дверної коробки 1, яка містить виштампований канал 2 у формі прямокутника, трапеції або паралелограма, в якому розміщується ущільнення 3, дверного полотно 4, замикаючого механізму 5, петель 6. Внутрішня порожнина дверного полотна заповнена наповнювачем 7, що дозволяє збільшити теплову та звукову ізоляцію. Дверна коробка 1 містить з лицевої сторони лиштву 8, яка має П-подібну або фігурну форму і виконана заодно з нею. Двері металеві працюють наступним чином. При зачиненні дверей дверне полотно 4, обертаючись навколо осей петель 6, виступом з боку замикаючого механізму 5 входить в заглибину дверної коробки 1. У дверній коробці 1 по периметру виконаний канал 2, який має форму прямокутника, трапеції або паралелограму, в якому розміщено ущільнення 3, виконане з гнучкого полімерного магніту. У закритому положенні металеве дверне полотно 4 торкається ущільнення 3, яке його притягує і утримую, при цьому здійснюється повний поверхневий контакт між ними. Ущільнення 3 з гнучкого полімерного магніту утримує металеве дверне полотно 4 і дає можливість зачинити замикаючий механізм 5, не тримаючи його руками, а також значно зменшити проникнення повітря з зовні у приміщення. Гідроопір контактного ущільнення 3 значно більше, ніж гідроопір щілини. При зачиненні дверей, дверне полотно входить в заглиблення дверної коробки прямокутним виступом з боку петель, формуючи протизнімний лабіринт, який при силовому втручанні зовні 1 UA 80880 U 5 10 15 робить неможливим його переміщення відносно дверної коробки, тим самим підвищуючи захищеність від зламу зовні. Ущільнення виконується з полімерного гнучкого магнітного матеріалу, в якому поєднуються гнучкість гуми і магнітні властивості феритових постійних магнітів, (основна магнітна складова ферит барію /BaO 6Fe2O3/, наповнювач - наприклад сполуки на вініловій основі), і дозволяє надійно приєднуватись до металевих поверхонь, при цьому не діє на них шкідливо. Таким чином підвищується звукова та теплоізоляційність дверей, а також зручність їх використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Двері металеві, які складаються з металевої коробки, виконаної за одне ціле з лиштвою, і металевого полотна, з'єднаних петлями, замикаючого механізму, які відрізняються тим, що по периметру дверної коробки виштамповано канал у формі прямокутника, трапеції або паралелограма, в якому розміщено контактне ущільнення з гнучкого полімерного магніту, яке має форму, відповідну виштампованому каналу. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
