Муфта запобіжна кульково-пружна

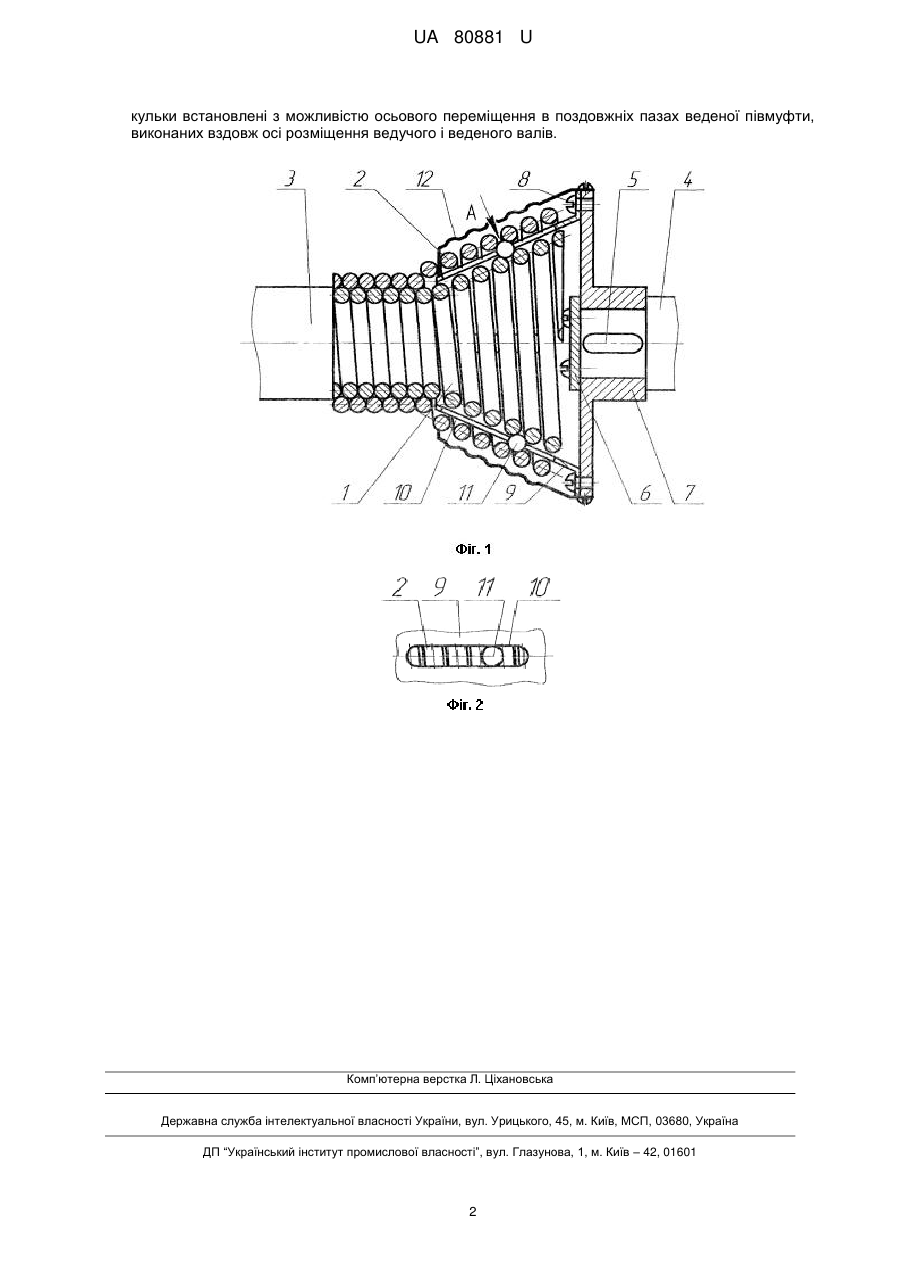

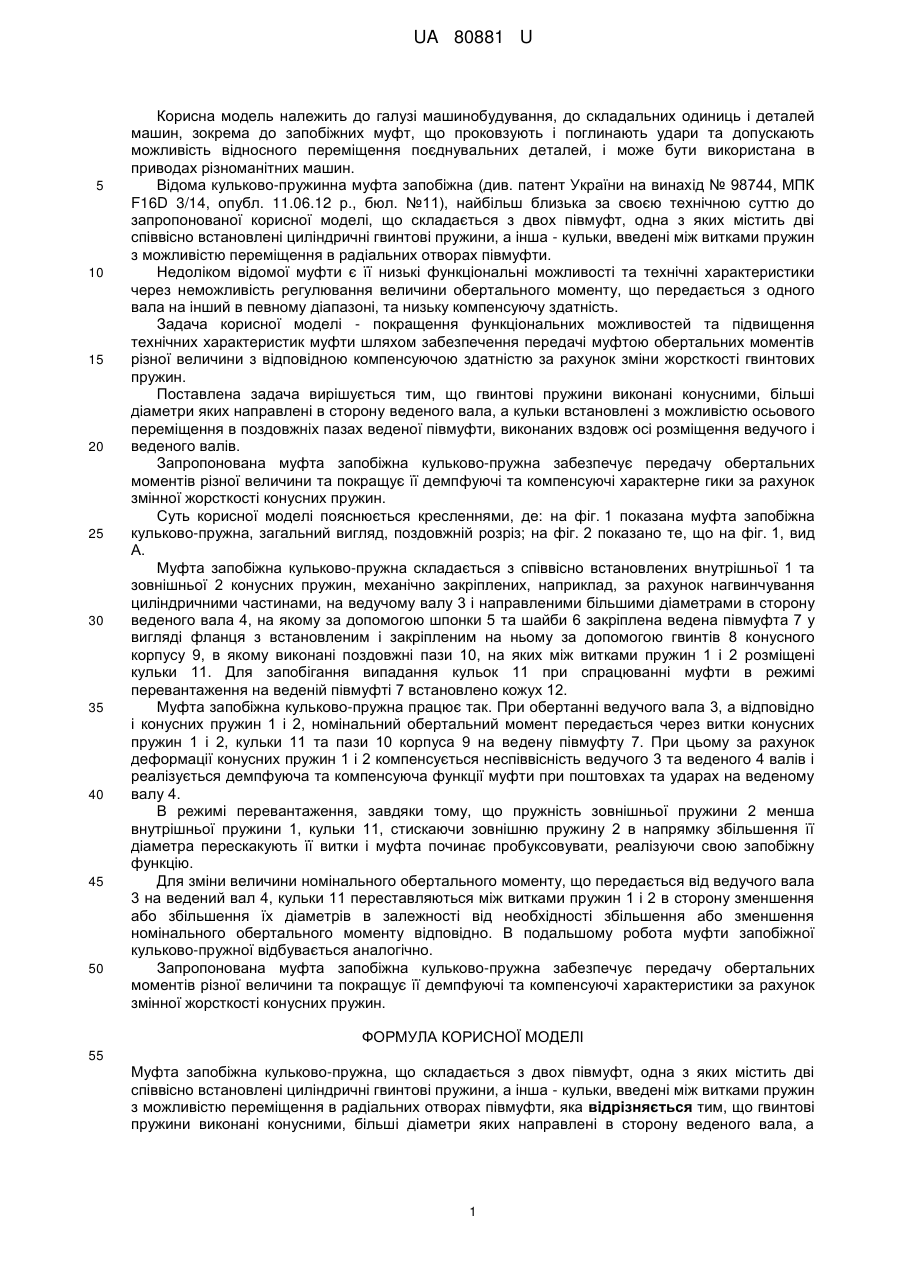

Реферат: Муфта запобіжна кульково-пружна складається з двох півмуфт, одна з яких містить дві співвісно встановлені циліндричні гвинтові пружини, а інша - кульки, введені між витками пружин з можливістю переміщення в радіальних отворах півмуфти. Гвинтові пружини виконані конусними, більші діаметри яких направлені в сторону веденого вала. Кульки встановлені з можливістю осьового переміщення в поздовжніх пазах веденої півмуфти, виконаних вздовж осі розміщення ведучого і веденого валів. UA 80881 U (54) МУФТА ЗАПОБІЖНА КУЛЬКОВО-ПРУЖНА UA 80881 U UA 80881 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, до складальних одиниць і деталей машин, зокрема до запобіжних муфт, що проковзують і поглинають удари та допускають можливість відносного переміщення поєднувальних деталей, і може бути використана в приводах різноманітних машин. Відома кульково-пружинна муфта запобіжна (див. патент України на винахід № 98744, МПК F16D 3/14, опубл. 11.06.12 р., бюл. №11), найбільш близька за своєю технічною суттю до запропонованої корисної моделі, що складається з двох півмуфт, одна з яких містить дві співвісно встановлені циліндричні гвинтові пружини, а інша - кульки, введені між витками пружин з можливістю переміщення в радіальних отворах півмуфти. Недоліком відомої муфти є її низькі функціональні можливості та технічні характеристики через неможливість регулювання величини обертального моменту, що передається з одного вала на інший в певному діапазоні, та низьку компенсуючу здатність. Задача корисної моделі - покращення функціональних можливостей та підвищення технічних характеристик муфти шляхом забезпечення передачі муфтою обертальних моментів різної величини з відповідною компенсуючою здатністю за рахунок зміни жорсткості гвинтових пружин. Поставлена задача вирішується тим, що гвинтові пружини виконані конусними, більші діаметри яких направлені в сторону веденого вала, а кульки встановлені з можливістю осьового переміщення в поздовжніх пазах веденої півмуфти, виконаних вздовж осі розміщення ведучого і веденого валів. Запропонована муфта запобіжна кульково-пружна забезпечує передачу обертальних моментів різної величини та покращує її демпфуючі та компенсуючі характерне гики за рахунок змінної жорсткості конусних пружин. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта запобіжна кульково-пружна, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, вид А. Муфта запобіжна кульково-пружна складається з співвісно встановлених внутрішньої 1 та зовнішньої 2 конусних пружин, механічно закріплених, наприклад, за рахунок нагвинчування циліндричними частинами, на ведучому валу 3 і направленими більшими діаметрами в сторону веденого вала 4, на якому за допомогою шпонки 5 та шайби 6 закріплена ведена півмуфта 7 у вигляді фланця з встановленим і закріпленим на ньому за допомогою гвинтів 8 конусного корпусу 9, в якому виконані поздовжні пази 10, на яких між витками пружин 1 і 2 розміщені кульки 11. Для запобігання випадання кульок 11 при спрацюванні муфти в режимі перевантаження на веденій півмуфті 7 встановлено кожух 12. Муфта запобіжна кульково-пружна працює так. При обертанні ведучого вала 3, а відповідно і конусних пружин 1 і 2, номінальний обертальний момент передається через витки конусних пружин 1 і 2, кульки 11 та пази 10 корпуса 9 на ведену півмуфту 7. При цьому за рахунок деформації конусних пружин 1 і 2 компенсується неспіввісність ведучого 3 та веденого 4 валів і реалізується демпфуюча та компенсуюча функції муфти при поштовхах та ударах на веденому валу 4. В режимі перевантаження, завдяки тому, що пружність зовнішньої пружини 2 менша внутрішньої пружини 1, кульки 11, стискаючи зовнішню пружину 2 в напрямку збільшення її діаметра перескакують її витки і муфта починає пробуксовувати, реалізуючи свою запобіжну функцію. Для зміни величини номінального обертального моменту, що передається від ведучого вала 3 на ведений вал 4, кульки 11 переставляються між витками пружин 1 і 2 в сторону зменшення або збільшення їх діаметрів в залежності від необхідності збільшення або зменшення номінального обертального моменту відповідно. В подальшому робота муфти запобіжної кульково-пружної відбувається аналогічно. Запропонована муфта запобіжна кульково-пружна забезпечує передачу обертальних моментів різної величини та покращує її демпфуючі та компенсуючі характеристики за рахунок змінної жорсткості конусних пружин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Муфта запобіжна кульково-пружна, що складається з двох півмуфт, одна з яких містить дві співвісно встановлені циліндричні гвинтові пружини, а інша - кульки, введені між витками пружин з можливістю переміщення в радіальних отворах півмуфти, яка відрізняється тим, що гвинтові пружини виконані конусними, більші діаметри яких направлені в сторону веденого вала, а 1 UA 80881 U кульки встановлені з можливістю осьового переміщення в поздовжніх пазах веденої півмуфти, виконаних вздовж осі розміщення ведучого і веденого валів. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
