Обертова піч

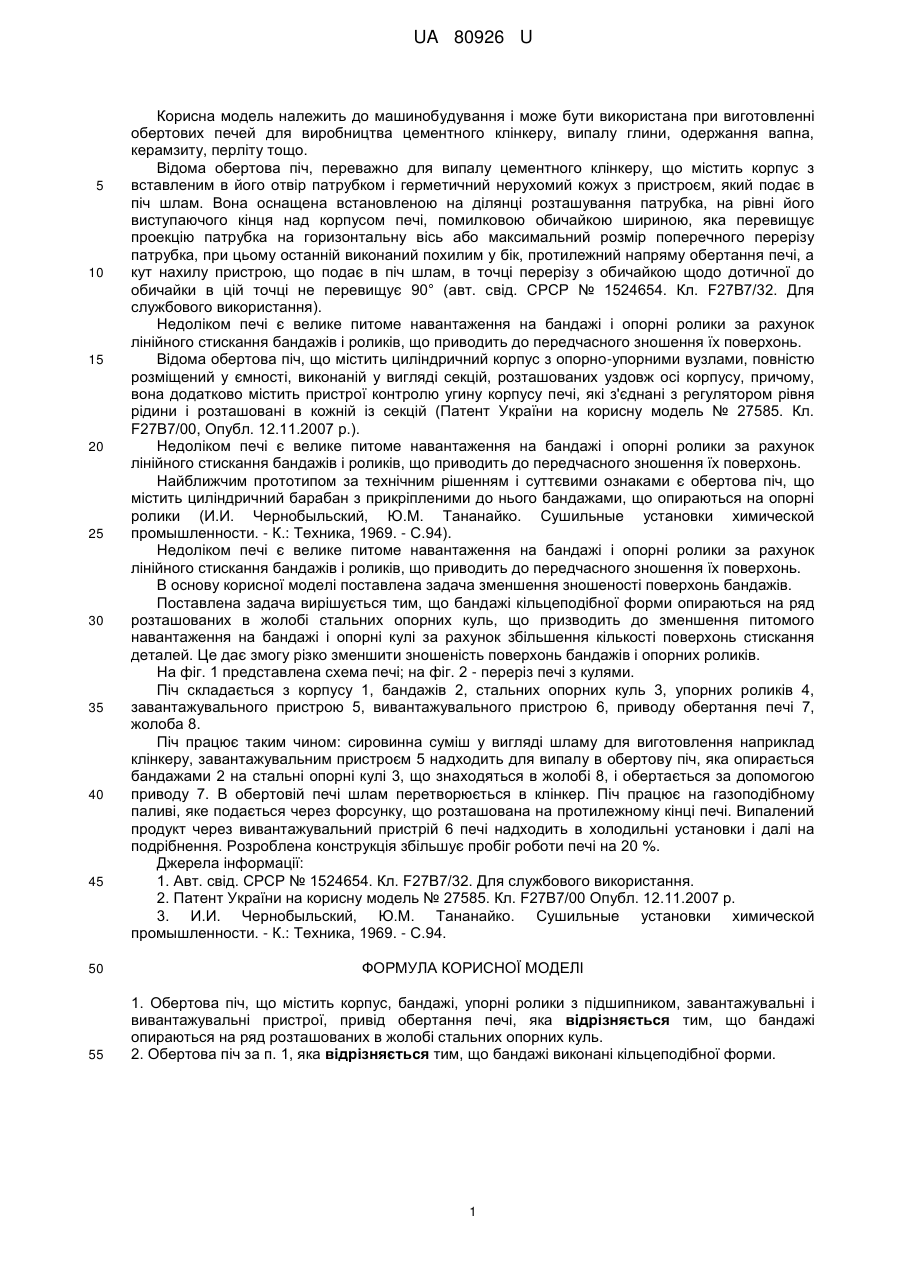

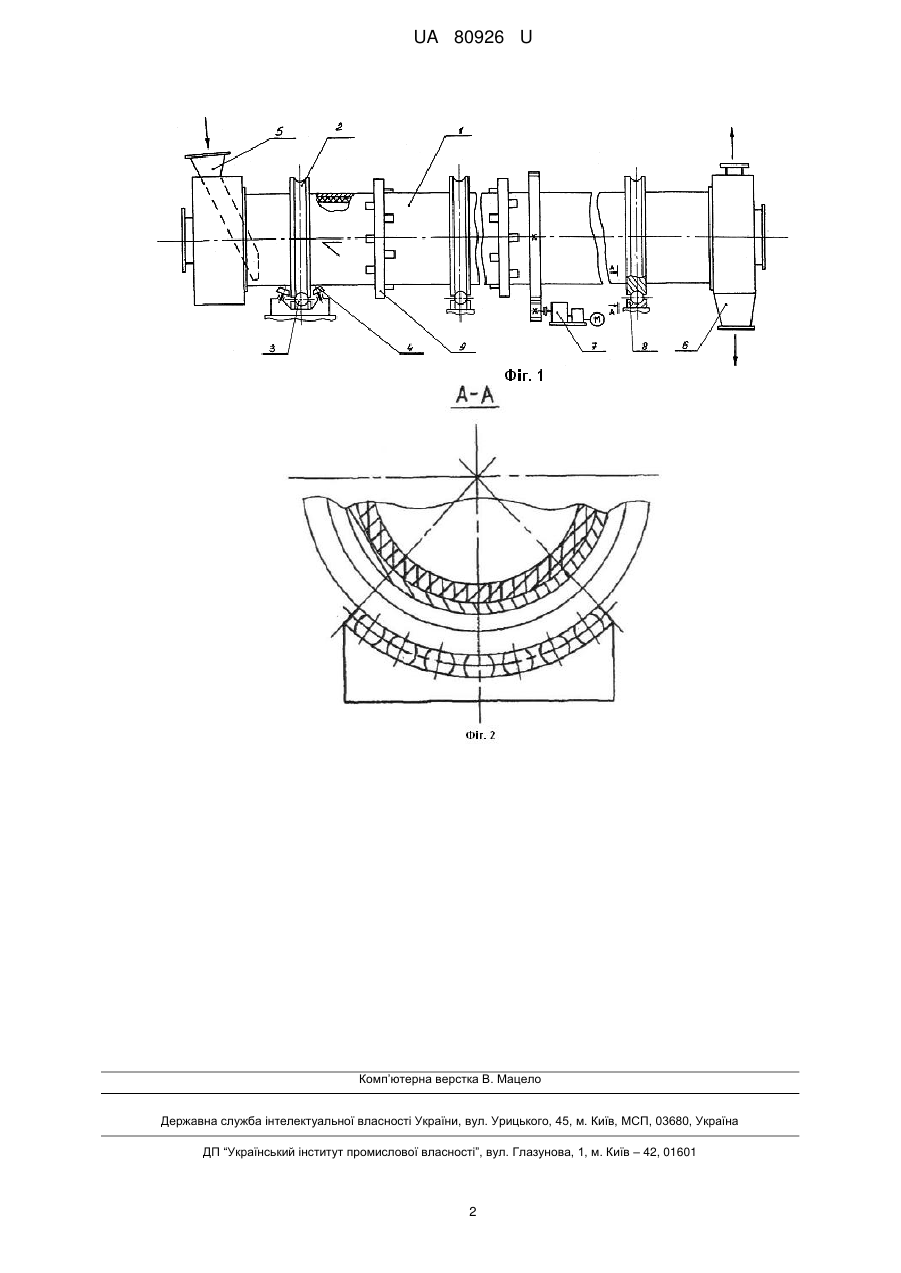

Реферат: UA 80926 U UA 80926 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і може бути використана при виготовленні обертових печей для виробництва цементного клінкеру, випалу глини, одержання вапна, керамзиту, перліту тощо. Відома обертова піч, переважно для випалу цементного клінкеру, що містить корпус з вставленим в його отвір патрубком і герметичний нерухомий кожух з пристроєм, який подає в піч шлам. Вона оснащена встановленою на ділянці розташування патрубка, на рівні його виступаючого кінця над корпусом печі, помилковою обичайкою шириною, яка перевищує проекцію патрубка на горизонтальну вісь або максимальний розмір поперечного перерізу патрубка, при цьому останній виконаний похилим у бік, протилежний напряму обертання печі, а кут нахилу пристрою, що подає в піч шлам, в точці перерізу з обичайкою щодо дотичної до обичайки в цій точці не перевищує 90° (авт. свід. СРСР № 1524654. Кл. F27В7/32. Для службового використання). Недоліком печі є велике питоме навантаження на бандажі і опорні ролики за рахунок лінійного стискання бандажів і роликів, що приводить до передчасного зношення їх поверхонь. Відома обертова піч, що містить циліндричний корпус з опорно-упорними вузлами, повністю розміщений у ємності, виконаній у вигляді секцій, розташованих уздовж осі корпусу, причому, вона додатково містить пристрої контролю угину корпусу печі, які з'єднані з регулятором рівня рідини і розташовані в кожній із секцій (Патент України на корисну модель № 27585. Кл. F27В7/00, Опубл. 12.11.2007 p.). Недоліком печі є велике питоме навантаження на бандажі і опорні ролики за рахунок лінійного стискання бандажів і роликів, що приводить до передчасного зношення їх поверхонь. Найближчим прототипом за технічним рішенням і суттєвими ознаками є обертова піч, що містить циліндричний барабан з прикріпленими до нього бандажами, що опираються на опорні ролики (И.И. Чернобыльский, Ю.М. Тананайко. Сушильные установки химической промышленности. - К.: Техника, 1969. - С.94). Недоліком печі є велике питоме навантаження на бандажі і опорні ролики за рахунок лінійного стискання бандажів і роликів, що приводить до передчасного зношення їх поверхонь. В основу корисної моделі поставлена задача зменшення зношеності поверхонь бандажів. Поставлена задача вирішується тим, що бандажі кільцеподібної форми опираються на ряд розташованих в жолобі стальних опорних куль, що призводить до зменшення питомого навантаження на бандажі і опорні кулі за рахунок збільшення кількості поверхонь стискання деталей. Це дає змогу різко зменшити зношеність поверхонь бандажів і опорних роликів. На фіг. 1 представлена схема печі; на фіг. 2 - переріз печі з кулями. Піч складається з корпусу 1, бандажів 2, стальних опорних куль 3, упорних роликів 4, завантажувального пристрою 5, вивантажувального пристрою 6, приводу обертання печі 7, жолоба 8. Піч працює таким чином: сировинна суміш у вигляді шламу для виготовлення наприклад клінкеру, завантажувальним пристроєм 5 надходить для випалу в обертову піч, яка опирається бандажами 2 на стальні опорні кулі 3, що знаходяться в жолобі 8, і обертається за допомогою приводу 7. В обертовій печі шлам перетворюється в клінкер. Піч працює на газоподібному паливі, яке подається через форсунку, що розташована на протилежному кінці печі. Випалений продукт через вивантажувальний пристрій 6 печі надходить в холодильні установки і далі на подрібнення. Розроблена конструкція збільшує пробіг роботи печі на 20 %. Джерела інформації: 1. Авт. свід. СРСР № 1524654. Кл. F27В7/32. Для службового використання. 2. Патент України на корисну модель № 27585. Кл. F27В7/00 Опубл. 12.11.2007 р. 3. И.И. Чернобыльский, Ю.М. Тананайко. Сушильные установки химической промышленности. - К.: Техника, 1969. - С.94. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Обертова піч, що містить корпус, бандажі, упорні ролики з підшипником, завантажувальні і вивантажувальні пристрої, привід обертання печі, яка відрізняється тим, що бандажі опираються на ряд розташованих в жолобі стальних опорних куль. 2. Обертова піч за п. 1, яка відрізняється тим, що бандажі виконані кільцеподібної форми. 1 UA 80926 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
