Гасник коливань

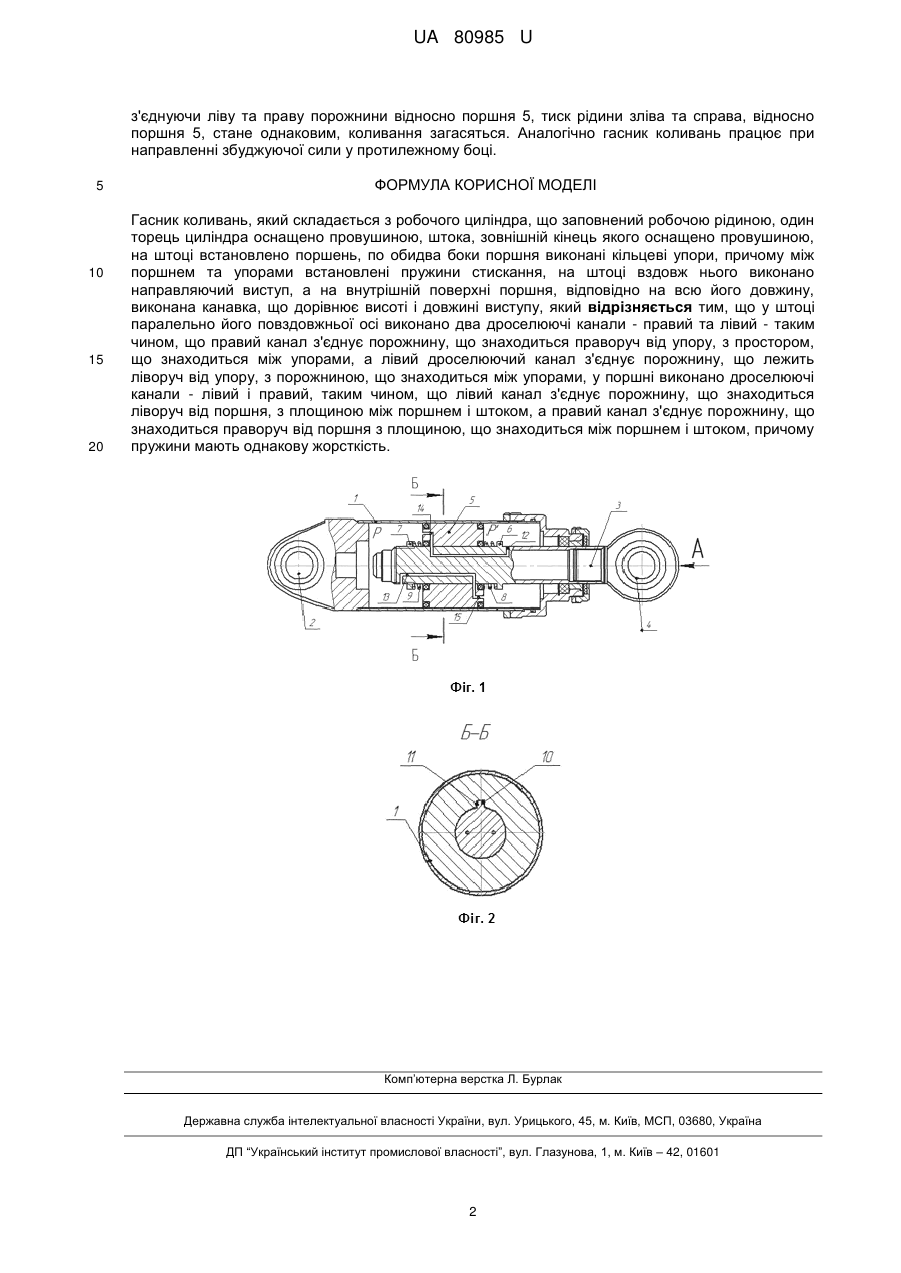

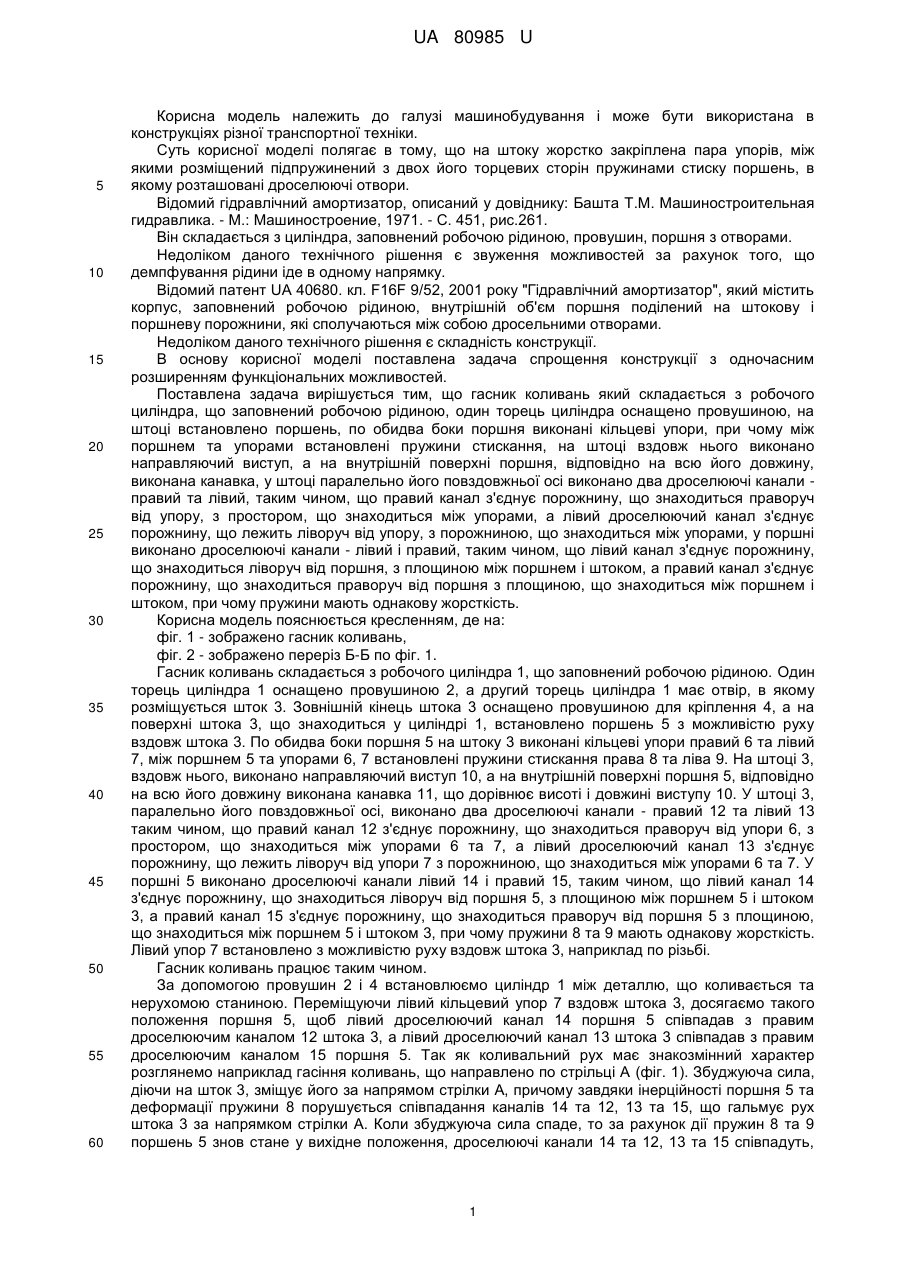

Реферат: Гасник коливань складається з робочого циліндра, що заповнений робочою рідиною, один торець циліндра оснащено провушиною, штоку, зовнішній кінець якого оснащено провушиною, на штоці встановлено поршень, по обидва боки поршня виконані кільцеві упори, причому між поршнем та упорами встановлені пружини стискання, на штоці вздовж нього виконано направляючий виступ, а на внутрішній поверхні поршня, відповідно на всю його довжину, виконана канавка, що дорівнює висоті і довжині виступу. У штоці паралельно його повздовжньої осі виконано два дроселюючі канали правий та лівий таким чином, що правий канал з'єднує порожнину, що знаходиться праворуч від упору, з простором, що знаходиться між упорами, а лівий дроселюючий канал з'єднує порожнину, що лежить ліворуч від упору з порожниною, що знаходиться між упорами, у поршні виконано дроселюючі канали лівий і правий, таким чином, що лівий канал з'єднує порожнину, що знаходиться ліворуч від поршня, з площиною між поршнем і штоком, а правий канал з'єднує порожнину, що знаходиться праворуч від поршня з площиною, що знаходиться між поршнем і штоком, причому пружини мають однакову жорсткість. UA 80985 U (54) ГАСНИК КОЛИВАНЬ UA 80985 U UA 80985 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може бути використана в конструкціях різної транспортної техніки. Суть корисної моделі полягає в тому, що на штоку жорстко закріплена пара упорів, між якими розміщений підпружинений з двох його торцевих сторін пружинами стиску поршень, в якому розташовані дроселюючі отвори. Відомий гідравлічний амортизатор, описаний у довіднику: Башта Т.М. Машиностроительная гидравлика. - М.: Машиностроение, 1971. - С. 451, рис.261. Він складається з циліндра, заповнений робочою рідиною, провушин, поршня з отворами. Недоліком даного технічного рішення є звуження можливостей за рахунок того, що демпфування рідини іде в одному напрямку. Відомий патент UA 40680. кл. F16F 9/52, 2001 року "Гідравлічний амортизатор", який містить корпус, заповнений робочою рідиною, внутрішній об'єм поршня поділений на штокову і поршневу порожнини, які сполучаються між собою дросельними отворами. Недоліком даного технічного рішення є складність конструкції. В основу корисної моделі поставлена задача спрощення конструкції з одночасним розширенням функціональних можливостей. Поставлена задача вирішується тим, що гасник коливань який складається з робочого циліндра, що заповнений робочою рідиною, один торець циліндра оснащено провушиною, на штоці встановлено поршень, по обидва боки поршня виконані кільцеві упори, при чому між поршнем та упорами встановлені пружини стискання, на штоці вздовж нього виконано направляючий виступ, а на внутрішній поверхні поршня, відповідно на всю його довжину, виконана канавка, у штоці паралельно його повздовжньої осі виконано два дроселюючі канали правий та лівий, таким чином, що правий канал з'єднує порожнину, що знаходиться праворуч від упору, з простором, що знаходиться між упорами, а лівий дроселюючий канал з'єднує порожнину, що лежить ліворуч від упору, з порожниною, що знаходиться між упорами, у поршні виконано дроселюючі канали - лівий і правий, таким чином, що лівий канал з'єднує порожнину, що знаходиться ліворуч від поршня, з площиною між поршнем і штоком, а правий канал з'єднує порожнину, що знаходиться праворуч від поршня з площиною, що знаходиться між поршнем і штоком, при чому пружини мають однакову жорсткість. Корисна модель пояснюється кресленням, де на: фіг. 1 - зображено гасник коливань, фіг. 2 - зображено переріз Б-Б по фіг. 1. Гасник коливань складається з робочого циліндра 1, що заповнений робочою рідиною. Один торець циліндра 1 оснащено провушиною 2, а другий торець циліндра 1 має отвір, в якому розміщується шток 3. Зовнішній кінець штока 3 оснащено провушиною для кріплення 4, а на поверхні штока 3, що знаходиться у циліндрі 1, встановлено поршень 5 з можливістю руху вздовж штока 3. По обидва боки поршня 5 на штоку 3 виконані кільцеві упори правий 6 та лівий 7, між поршнем 5 та упорами 6, 7 встановлені пружини стискання права 8 та ліва 9. На штоці 3, вздовж нього, виконано направляючий виступ 10, а на внутрішній поверхні поршня 5, відповідно на всю його довжину виконана канавка 11, що дорівнює висоті і довжині виступу 10. У штоці 3, паралельно його повздовжньої осі, виконано два дроселюючі канали - правий 12 та лівий 13 таким чином, що правий канал 12 з'єднує порожнину, що знаходиться праворуч від упори 6, з простором, що знаходиться між упорами 6 та 7, а лівий дроселюючий канал 13 з'єднує порожнину, що лежить ліворуч від упори 7 з порожниною, що знаходиться між упорами 6 та 7. У поршні 5 виконано дроселюючі канали лівий 14 і правий 15, таким чином, що лівий канал 14 з'єднує порожнину, що знаходиться ліворуч від поршня 5, з площиною між поршнем 5 і штоком 3, а правий канал 15 з'єднує порожнину, що знаходиться праворуч від поршня 5 з площиною, що знаходиться між поршнем 5 і штоком 3, при чому пружини 8 та 9 мають однакову жорсткість. Лівий упор 7 встановлено з можливістю руху вздовж штока 3, наприклад по різьбі. Гасник коливань працює таким чином. За допомогою провушин 2 і 4 встановлюємо циліндр 1 між деталлю, що коливається та нерухомою станиною. Переміщуючи лівий кільцевий упор 7 вздовж штока 3, досягаємо такого положення поршня 5, щоб лівий дроселюючий канал 14 поршня 5 співпадав з правим дроселюючим каналом 12 штока 3, а лівий дроселюючий канал 13 штока 3 співпадав з правим дроселюючим каналом 15 поршня 5. Так як коливальний рух має знакозмінний характер розглянемо наприклад гасіння коливань, що направлено по стрільці А (фіг. 1). Збуджуюча сила, діючи на шток 3, зміщує його за напрямом стрілки А, причому завдяки інерційності поршня 5 та деформації пружини 8 порушується співпадання каналів 14 та 12, 13 та 15, що гальмує рух штока 3 за напрямком стрілки А. Коли збуджуюча сила спаде, то за рахунок дії пружин 8 та 9 поршень 5 знов стане у вихідне положення, дроселюючі канали 14 та 12, 13 та 15 співпадуть, 1 UA 80985 U з'єднуючи ліву та праву порожнини відносно поршня 5, тиск рідини зліва та справа, відносно поршня 5, стане однаковим, коливання загасяться. Аналогічно гасник коливань працює при направленні збуджуючої сили у протилежному боці. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гасник коливань, який складається з робочого циліндра, що заповнений робочою рідиною, один торець циліндра оснащено провушиною, штока, зовнішній кінець якого оснащено провушиною, на штоці встановлено поршень, по обидва боки поршня виконані кільцеві упори, причому між поршнем та упорами встановлені пружини стискання, на штоці вздовж нього виконано направляючий виступ, а на внутрішній поверхні поршня, відповідно на всю його довжину, виконана канавка, що дорівнює висоті і довжині виступу, який відрізняється тим, що у штоці паралельно його повздовжньої осі виконано два дроселюючі канали - правий та лівий - таким чином, що правий канал з'єднує порожнину, що знаходиться праворуч від упору, з простором, що знаходиться між упорами, а лівий дроселюючий канал з'єднує порожнину, що лежить ліворуч від упору, з порожниною, що знаходиться між упорами, у поршні виконано дроселюючі канали - лівий і правий, таким чином, що лівий канал з'єднує порожнину, що знаходиться ліворуч від поршня, з площиною між поршнем і штоком, а правий канал з'єднує порожнину, що знаходиться праворуч від поршня з площиною, що знаходиться між поршнем і штоком, причому пружини мають однакову жорсткість. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
