Диференціальний індуктивний датчик

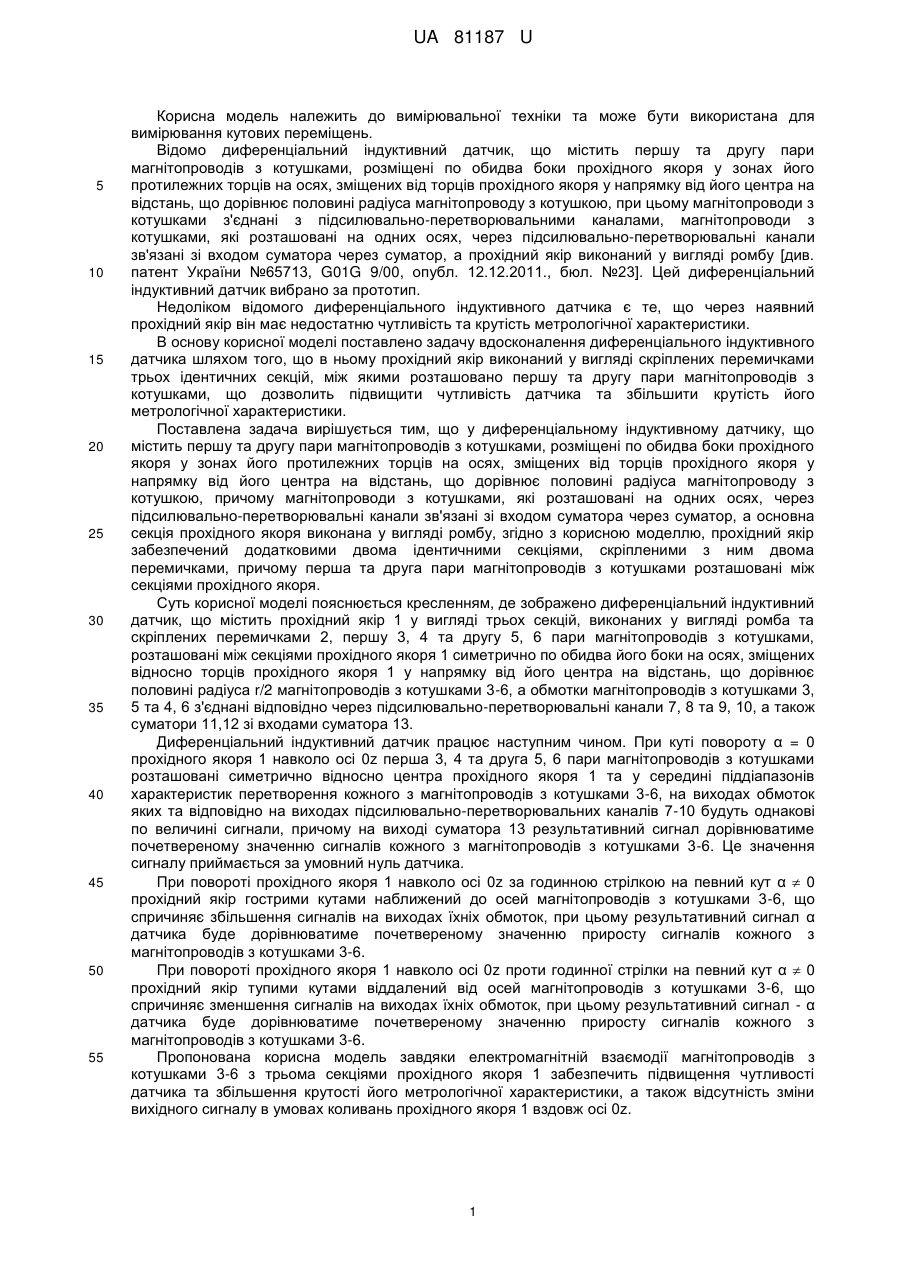

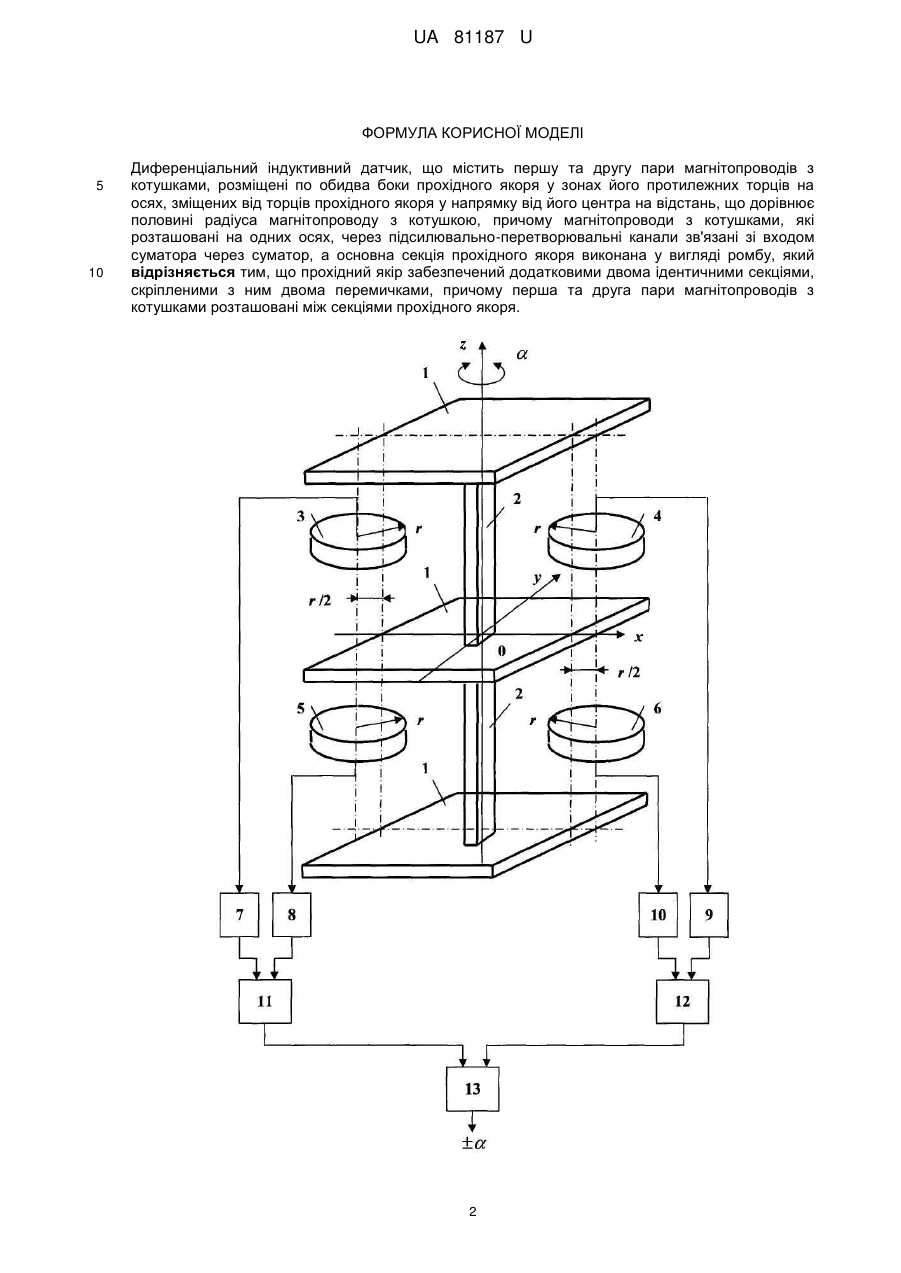

Реферат: UA 81187 U UA 81187 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання кутових переміщень. Відомо диференціальний індуктивний датчик, що містить першу та другу пари магнітопроводів з котушками, розміщені по обидва боки прохідного якоря у зонах його протилежних торців на осях, зміщених від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, при цьому магнітопроводи з котушками з'єднані з підсилювально-перетворювальними каналами, магнітопроводи з котушками, які розташовані на одних осях, через підсилювально-перетворювальні канали зв'язані зі входом суматора через суматор, а прохідний якір виконаний у вигляді ромбу [див. патент України №65713, G01G 9/00, опубл. 12.12.2011., бюл. №23]. Цей диференціальний індуктивний датчик вибрано за прототип. Недоліком відомого диференціального індуктивного датчика є те, що через наявний прохідний якір він має недостатню чутливість та крутість метрологічної характеристики. В основу корисної моделі поставлено задачу вдосконалення диференціального індуктивного датчика шляхом того, що в ньому прохідний якір виконаний у вигляді скріплених перемичками трьох ідентичних секцій, між якими розташовано першу та другу пари магнітопроводів з котушками, що дозволить підвищити чутливість датчика та збільшити крутість його метрологічної характеристики. Поставлена задача вирішується тим, що у диференціальному індуктивному датчику, що містить першу та другу пари магнітопроводів з котушками, розміщені по обидва боки прохідного якоря у зонах його протилежних торців на осях, зміщених від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, які розташовані на одних осях, через підсилювально-перетворювальні канали зв'язані зі входом суматора через суматор, а основна секція прохідного якоря виконана у вигляді ромбу, згідно з корисною моделлю, прохідний якір забезпечений додатковими двома ідентичними секціями, скріпленими з ним двома перемичками, причому перша та друга пари магнітопроводів з котушками розташовані між секціями прохідного якоря. Суть корисної моделі пояснюється кресленням, де зображено диференціальний індуктивний датчик, що містить прохідний якір 1 у вигляді трьох секцій, виконаних у вигляді ромба та скріплених перемичками 2, першу 3, 4 та другу 5, 6 пари магнітопроводів з котушками, розташовані між секціями прохідного якоря 1 симетрично по обидва його боки на осях, зміщених відносно торців прохідного якоря 1 у напрямку від його центра на відстань, що дорівнює половині радіуса r/2 магнітопроводів з котушками 3-6, а обмотки магнітопроводів з котушками 3, 5 та 4, 6 з'єднані відповідно через підсилювально-перетворювальні канали 7, 8 та 9, 10, а також суматори 11,12 зі входами суматора 13. Диференціальний індуктивний датчик працює наступним чином. При куті повороту α = 0 прохідного якоря 1 навколо осі 0z перша 3, 4 та друга 5, 6 пари магнітопроводів з котушками розташовані симетрично відносно центра прохідного якоря 1 та у середині піддіапазонів характеристик перетворення кожного з магнітопроводів з котушками 3-6, на виходах обмоток яких та відповідно на виходах підсилювально-перетворювальних каналів 7-10 будуть однакові по величині сигнали, причому на виході суматора 13 результативний сигнал дорівнюватиме почетвереному значенню сигналів кожного з магнітопроводів з котушками 3-6. Це значення сигналу приймається за умовний нуль датчика. При повороті прохідного якоря 1 навколо осі 0z за годинною стрілкою на певний кут α  0 прохідний якір гострими кутами наближений до осей магнітопроводів з котушками 3-6, що спричиняє збільшення сигналів на виходах їхніх обмоток, при цьому результативний сигнал α датчика буде дорівнюватиме почетвереному значенню приросту сигналів кожного з магнітопроводів з котушками 3-6. При повороті прохідного якоря 1 навколо осі 0z проти годинної стрілки на певний кут α  0 прохідний якір тупими кутами віддалений від осей магнітопроводів з котушками 3-6, що спричиняє зменшення сигналів на виходах їхніх обмоток, при цьому результативний сигнал - α датчика буде дорівнюватиме почетвереному значенню приросту сигналів кожного з магнітопроводів з котушками 3-6. Пропонована корисна модель завдяки електромагнітній взаємодії магнітопроводів з котушками 3-6 з трьома секціями прохідного якоря 1 забезпечить підвищення чутливості датчика та збільшення крутості його метрологічної характеристики, а також відсутність зміни вихідного сигналу в умовах коливань прохідного якоря 1 вздовж осі 0z. 1 UA 81187 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Диференціальний індуктивний датчик, що містить першу та другу пари магнітопроводів з котушками, розміщені по обидва боки прохідного якоря у зонах його протилежних торців на осях, зміщених від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, які розташовані на одних осях, через підсилювально-перетворювальні канали зв'язані зі входом суматора через суматор, а основна секція прохідного якоря виконана у вигляді ромбу, який відрізняється тим, що прохідний якір забезпечений додатковими двома ідентичними секціями, скріпленими з ним двома перемичками, причому перша та друга пари магнітопроводів з котушками розташовані між секціями прохідного якоря. 2 UA 81187 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
