Роздрібнювач

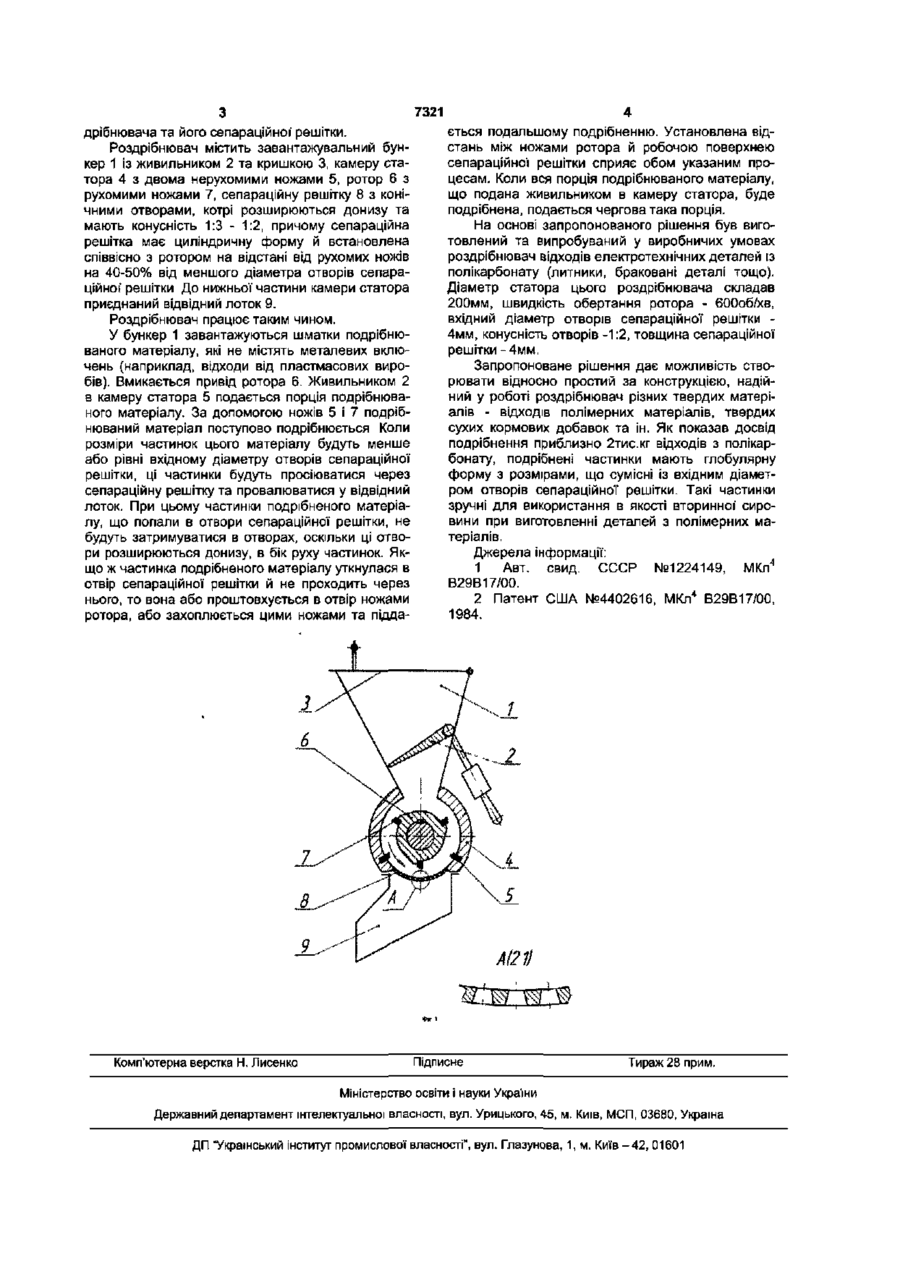

Роздрібнювач містить завантажувальний бункер з живильником, статор з ножами, ротор з Корисна модель відноситься до пристроїв для подрібнення полімерних та інших матеріалів і може використовуватися в хімічній, електротехнічній та легкій промисловості для готування відходів до вторинного використання під час виробництва пластмасових виробів, а також для подрібнення сухих кормових добавок у тваринництві. Відомий пристрій [1] для подрібнення полімерних матеріалів, котрий містить ротор і статор з ножами, завантажувальну воронку та відвідний патрубок із сепараційною решіткою, яка має циліндричні отвори. Недоліком цього пристрою є те, що сепараційна решітка із циліндричними отворами під час роботи пристрою швидко забивається частинками подрібненого матеріалу та більше не виконує свою функцію. Затримка частинок подрібненого матеріалу в циліндричних отворах сепараційної решітки зумовлена тим, що за умовами жорсткості товщина сепараційної' решітки повинна приблизно дорівнювати діаметру ЇЇ отворів Тому в глибоких циліндричних отворах частинки подрібненого матеріалу міцно утримуються боковими поверхнями отворів і не провалюються у відвідний патрубок. Відомий також пристрій [2], який відрізняється від попереднього тим, що містить сепараційну решітку, котра складається з двох пластин, що мають циліндричні отвори та можуть зміщуватись одна відносно одної'. Але застосування такої сепараційної решітки суттєво ускладнює конструкцію пристрою й у той же час не усуває можливість забивання циліндричних отворів. Основне завдання корисної моделі полягає в тому, щоб усунути можливість забивання отворів сепараційної решітки й тим самим підвищити ефе ножами и приводом, ВІДВІДНИЙ ЛОТОК І сепа раційну решітку, виконану у вигляді пластини циліндричної форми з отворами, яка встановлена співвісно з ротором, який відрізняється тим, що сепараційна решітка має конічні отвори, які розширюються донизу і мають конусність 1:3...1:2, причому відстань від ножів ротора до робочої поверхні сепараційної решітки складає 40...45% від вхідного діаметра її отворів. ктивність роботи роздрібнювача. Вказане завдання вирішується тим, що сепараційна решітка роздрібнювача має не циліндричні, а конічні отвори зі зворотною конусністю 1:3 1:2 та виконана у вигляді кругового циліндра, встановленого співвісно з ротором, причому відстань між ножами ротора й робочою поверхнею сепараційної решітки складає 40-45% від меншого діаметра конічних отворів Конічна форма отворів сепараційної решітки сприяє тому, що частинки подрібненого матеріалу, розміри яких наблизилися до вхідного діаметра отворів, проштовхуються ножами всередину цих отворів та не затримуються в них, оскільки бокова поверхня отворів донизу суттєво розширюється Конусність отворів 1:3 - 1:2 вибрана виходячи з таких міркувань1 конусність менше 1:3 недостатня для того, щоб компенсувати пружні властивості подрібнених частинок і через це усунути можливість затримки цих частинок в отворах; конусність більше 1.2 небажана, оскільки у даному випадку суттєво зменшується міцність сепараційної решітки та виникає значне збільшення вхідного діаметра отворів внаслідок зношування робочої' поверхні цієї решітки. Відстань від ножів ротора й поверхні сепараційної" решітки вибрана за умовою, що, по-перше, ножі повинні сприяти входженню подрібнених частинок в отвори (тобто ця відстань має бути не менше 40% від вхідного діаметра отворів), а, подруге, ножі повинні проштовхувати частинки подрібненого матеріалу в отвори трохи глибше, ніж на половину їх розмірів (тобто відстань має бути не більше 45% від вхідного діаметра отворів). На Фіг. 1 представлені схематичні розрізи роз со 7321 дрібнювача та його сепараційної' решітки. Роздрібнювач містить завантажувальний бункер 1 із живильником 2 та кришкою 3, камеру статора 4 з двома нерухомими ножами 5, ротор 6 з рухомими ножами 7, сепараційну решітку 8 з конічними отворами, котрі розширюються донизу та мають конусність 1:3 - 1:2, причому сепараційна решітка має циліндричну форму й встановлена співвісно з ротором на відстані від рухомих ножів на 40-50% від меншого діаметра отворів сепараційної' решітки До нижньої частини камери статора приєднаний відвідний лоток 9. Роздрібнювач працює таким чином. У бункер 1 завантажуються шматки подрібнюваного матеріалу, які не містять металевих включень (наприклад, відходи від пластмасових виробів). Вмикається привід ротора 6. Живильником 2 в камеру статора 5 подається порція подрібнюваного матеріалу. За допомогою ножів 5 і 7 подрібнюваний матеріал поступово подрібнюється Коли розміри частинок цього матеріалу будуть менше або рівні вхідному діаметру отворів сепараційної решітки, ці частинки будуть просіюватися через сепараційну решітку та провалюватися у відвідний лоток. При цьому частинки подрібненого матеріалу, що попали в отвори сепараційної решітки, не будуть затримуватися в отворах, оскільки ці отвори розширюються донизу, в бік руху частинок. Якщо ж частинка подрібненого матеріалу уткнулася в отвір сепараційної решітки й не проходить через нього, то вона або проштовхується в отвір ножами ротора, або захоплюється цими ножами та підда ється подальшому подрібненню. Установлена відстань між ножами ротора й робочою поверхнею сепараційної решітки сприяє обом указаним процесам. Коли вся порція подрібнюваного матеріалу, що подана живильником в камеру статора, буде подрібнена, подається чергова така порція. На основі запропонованого рішення був виготовлений та випробуваний у виробничих умовах роздрібнювач відходів електротехнічних деталей із полікарбонату (литники, браковані деталі тощо). Діаметр статора цього роздрібнювача складав 200мм, швидкість обертання ротора - 600об/хв, вхідний діаметр отворів сепараційної решітки 4мм, конусність отворів -1:2, товщина сепараційної решітки-4мм. Запропоноване рішення дає можливість створювати відносно простий за конструкцією, надійний у роботі роздрібнювач різних твердих матеріалів - відходів полімерних матеріалів, твердих сухих кормових добавок та ін. Як показав досвід подрібнення приблизно 2тис.кг відходів з полікарбонату, подрібнені частинки мають глобулярну форму з розмірами, що сумісні із вхідним діаметром отворів сепараційної решітки. Такі частинки зручні для використання в якості вторинної' сировини при виготовленні деталей з полімерних матеріалів. Джерела інформації: 1 Авт. свид. СССР №1224149, МКл4 В29В17/00. 2 Патент США №4402616, МКл 4 В29В17/00, 1984. АІ21І Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
