Напівпружна призматична шпонка

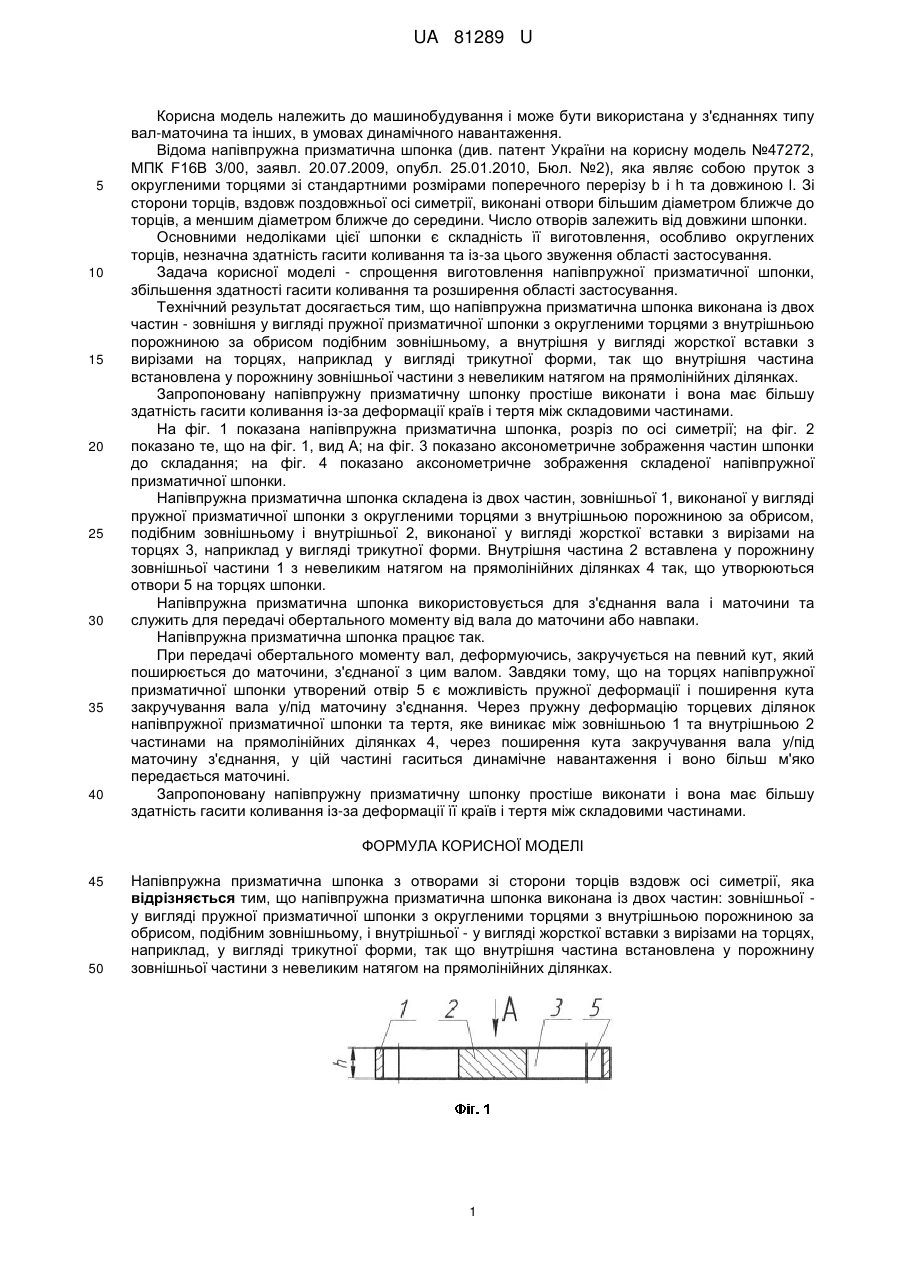

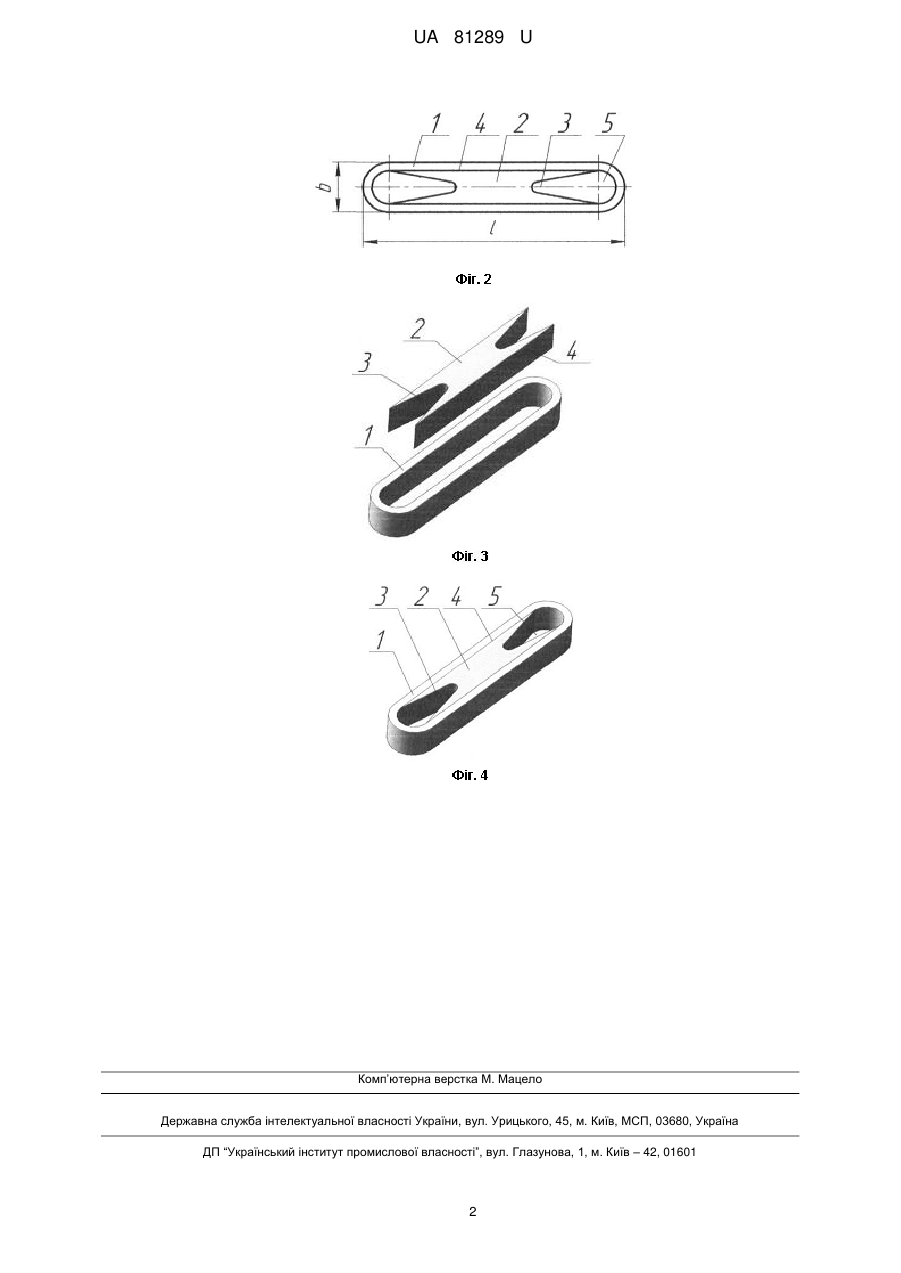

Реферат: Напівпружна призматична шпонка з отворами зі сторони торців вздовж осі симетрії виконана із двох частин. Зовнішня частина виконана у вигляді пружної призматичної шпонки з округленими торцями з внутрішньою порожниною за обрисом, подібним зовнішньому. Внутрішня частина - у вигляді жорсткої вставки з вирізами на торцях, наприклад, у вигляді трикутної форми, так що внутрішня частина встановлена у порожнину зовнішньої частини з невеликим натягом на прямолінійних ділянках. UA 81289 U (54) НАПІВПРУЖНА ПРИЗМАТИЧНА ШПОНКА UA 81289 U UA 81289 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, в умовах динамічного навантаження. Відома напівпружна призматична шпонка (див. патент України на корисну модель №47272, МПК F16В 3/00, заявл. 20.07.2009, опубл. 25.01.2010, Бюл. №2), яка являє собою пруток з округленими торцями зі стандартними розмірами поперечного перерізу b і h та довжиною l. Зі сторони торців, вздовж поздовжньої осі симетрії, виконані отвори більшим діаметром ближче до торців, а меншим діаметром ближче до середини. Число отворів залежить від довжини шпонки. Основними недоліками цієї шпонки є складність її виготовлення, особливо округлених торців, незначна здатність гасити коливання та із-за цього звуження області застосування. Задача корисної моделі - спрощення виготовлення напівпружної призматичної шпонки, збільшення здатності гасити коливання та розширення області застосування. Технічний результат досягається тим, що напівпружна призматична шпонка виконана із двох частин - зовнішня у вигляді пружної призматичної шпонки з округленими торцями з внутрішньою порожниною за обрисом подібним зовнішньому, а внутрішня у вигляді жорсткої вставки з вирізами на торцях, наприклад у вигляді трикутної форми, так що внутрішня частина встановлена у порожнину зовнішньої частини з невеликим натягом на прямолінійних ділянках. Запропоновану напівпружну призматичну шпонку простіше виконати і вона має більшу здатність гасити коливання із-за деформації країв і тертя між складовими частинами. На фіг. 1 показана напівпружна призматична шпонка, розріз по осі симетрії; на фіг. 2 показано те, що на фіг. 1, вид А; на фіг. 3 показано аксонометричне зображення частин шпонки до складання; на фіг. 4 показано аксонометричне зображення складеної напівпружної призматичної шпонки. Напівпружна призматична шпонка складена із двох частин, зовнішньої 1, виконаної у вигляді пружної призматичної шпонки з округленими торцями з внутрішньою порожниною за обрисом, подібним зовнішньому і внутрішньої 2, виконаної у вигляді жорсткої вставки з вирізами на торцях 3, наприклад у вигляді трикутної форми. Внутрішня частина 2 вставлена у порожнину зовнішньої частини 1 з невеликим натягом на прямолінійних ділянках 4 так, що утворюються отвори 5 на торцях шпонки. Напівпружна призматична шпонка використовується для з'єднання вала і маточини та служить для передачі обертального моменту від вала до маточини або навпаки. Напівпружна призматична шпонка працює так. При передачі обертального моменту вал, деформуючись, закручується на певний кут, який поширюється до маточини, з'єднаної з цим валом. Завдяки тому, що на торцях напівпружної призматичної шпонки утворений отвір 5 є можливість пружної деформації і поширення кута закручування вала у/під маточину з'єднання. Через пружну деформацію торцевих ділянок напівпружної призматичної шпонки та тертя, яке виникає між зовнішньою 1 та внутрішньою 2 частинами на прямолінійних ділянках 4, через поширення кута закручування вала у/під маточину з'єднання, у цій частині гаситься динамічне навантаження і воно більш м'яко передається маточині. Запропоновану напівпружну призматичну шпонку простіше виконати і вона має більшу здатність гасити коливання із-за деформації її країв і тертя між складовими частинами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Напівпружна призматична шпонка з отворами зі сторони торців вздовж осі симетрії, яка відрізняється тим, що напівпружна призматична шпонка виконана із двох частин: зовнішньої у вигляді пружної призматичної шпонки з округленими торцями з внутрішньою порожниною за обрисом, подібним зовнішньому, і внутрішньої - у вигляді жорсткої вставки з вирізами на торцях, наприклад, у вигляді трикутної форми, так що внутрішня частина встановлена у порожнину зовнішньої частини з невеликим натягом на прямолінійних ділянках. 1 UA 81289 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул.Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
