Пристрій для отримання тепла з димаря

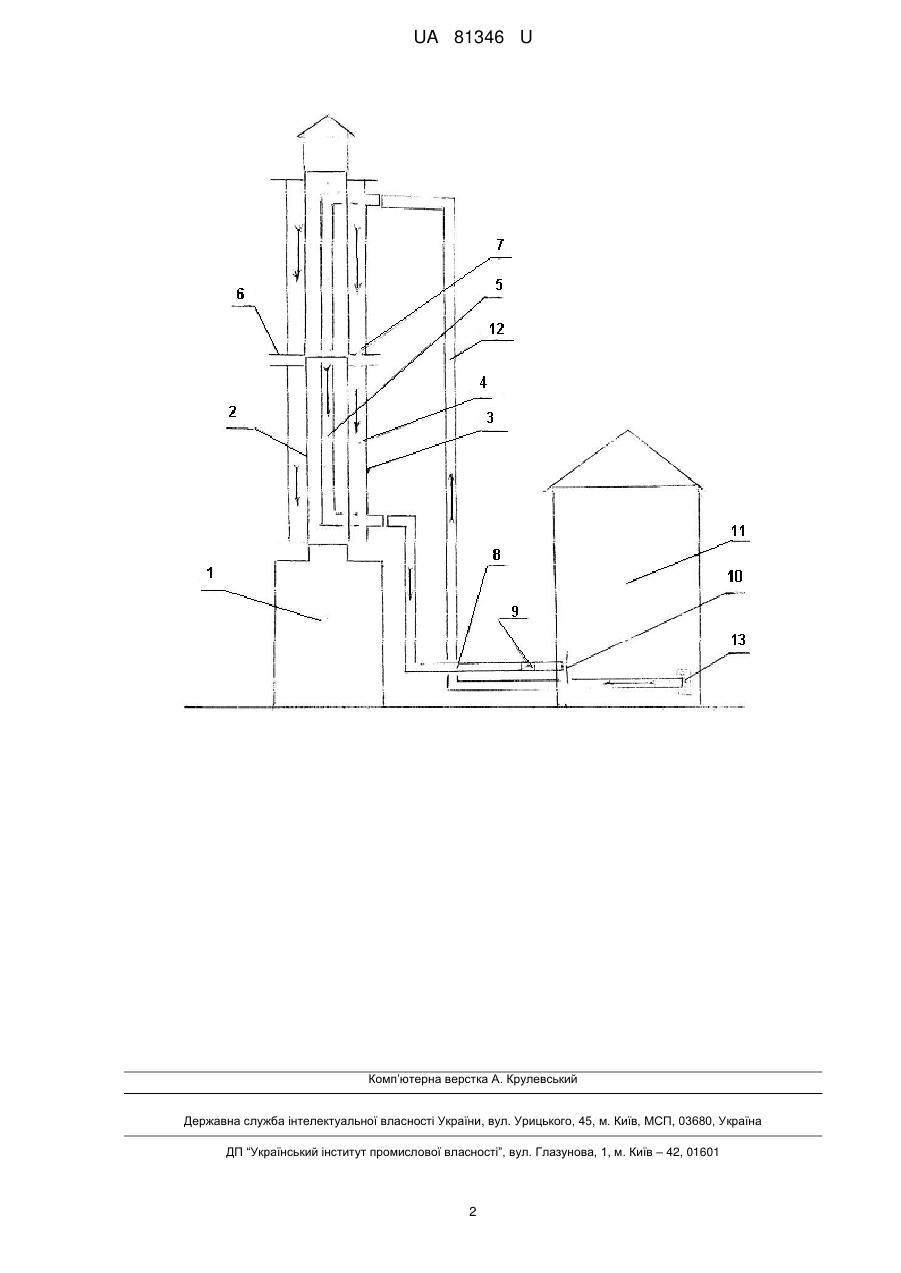

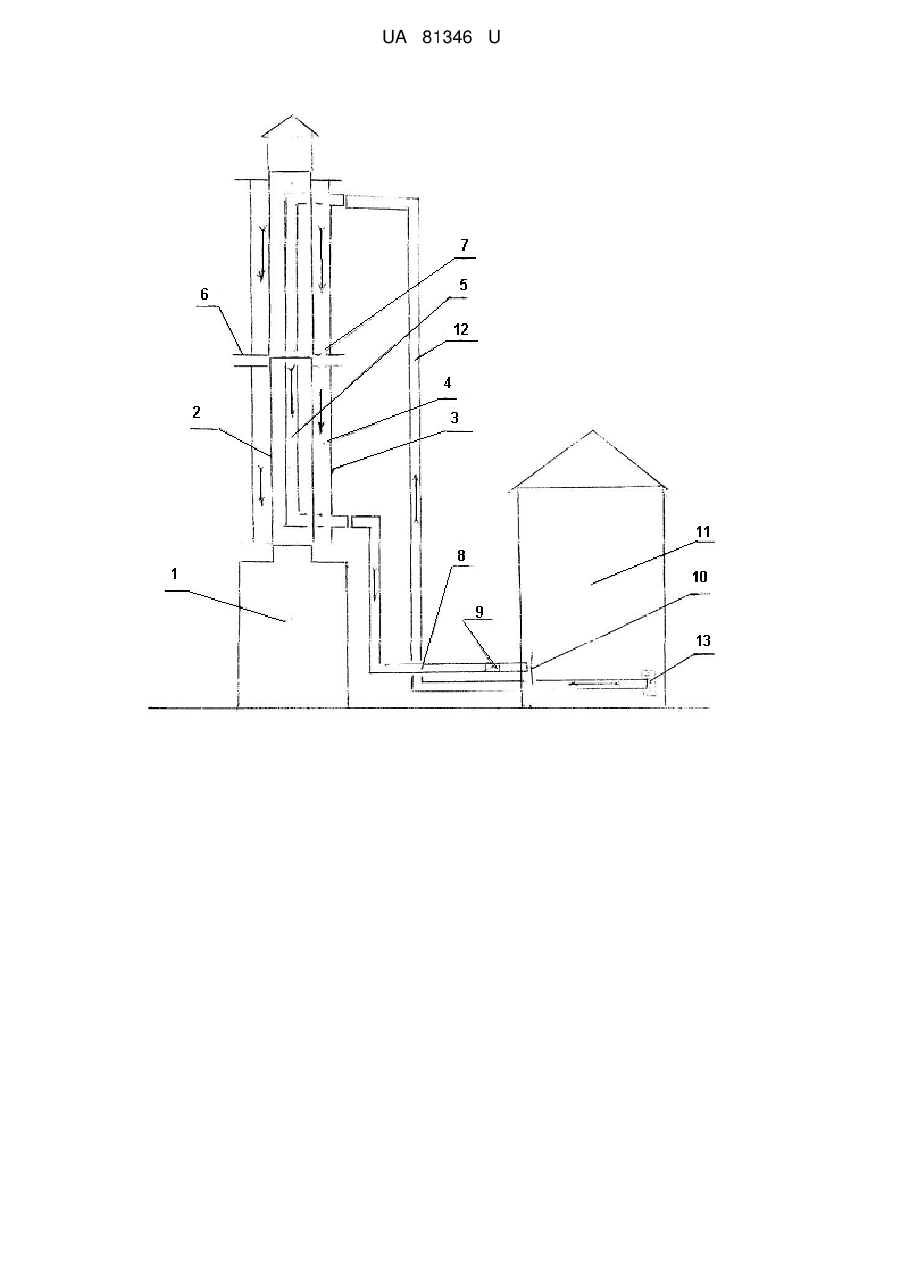

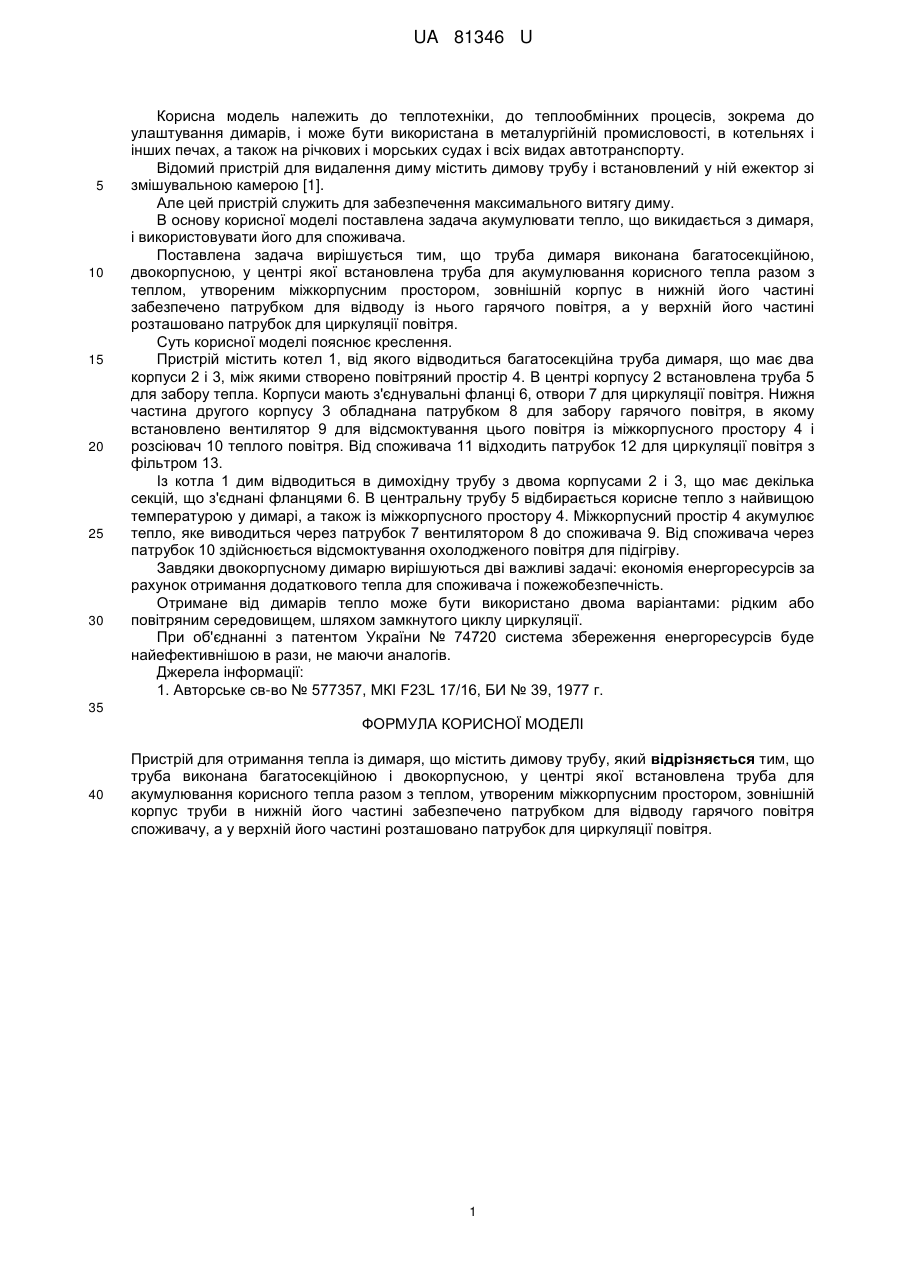

Реферат: UA 81346 U UA 81346 U 5 10 15 20 25 30 Корисна модель належить до теплотехніки, до теплообмінних процесів, зокрема до улаштування димарів, і може бути використана в металургійній промисловості, в котельнях і інших печах, а також на річкових і морських судах і всіх видах автотранспорту. Відомий пристрій для видалення диму містить димову трубу і встановлений у ній ежектор зі змішувальною камерою [1]. Але цей пристрій служить для забезпечення максимального витягу диму. В основу корисної моделі поставлена задача акумулювати тепло, що викидається з димаря, і використовувати його для споживача. Поставлена задача вирішується тим, що труба димаря виконана багатосекційною, двокорпусною, у центрі якої встановлена труба для акумулювання корисного тепла разом з теплом, утвореним міжкорпусним простором, зовнішній корпус в нижній його частині забезпечено патрубком для відводу із нього гарячого повітря, а у верхній його частині розташовано патрубок для циркуляції повітря. Суть корисної моделі пояснює креслення. Пристрій містить котел 1, від якого відводиться багатосекційна труба димаря, що має два корпуси 2 і 3, між якими створено повітряний простір 4. В центрі корпусу 2 встановлена труба 5 для забору тепла. Корпуси мають з'єднувальні фланці 6, отвори 7 для циркуляції повітря. Нижня частина другого корпусу 3 обладнана патрубком 8 для забору гарячого повітря, в якому встановлено вентилятор 9 для відсмоктування цього повітря із міжкорпусного простору 4 і розсіювач 10 теплого повітря. Від споживача 11 відходить патрубок 12 для циркуляції повітря з фільтром 13. Із котла 1 дим відводиться в димохідну трубу з двома корпусами 2 і 3, що має декілька секцій, що з'єднані фланцями 6. В центральну трубу 5 відбирається корисне тепло з найвищою температурою у димарі, а також із міжкорпусного простору 4. Міжкорпусний простір 4 акумулює тепло, яке виводиться через патрубок 7 вентилятором 8 до споживача 9. Від споживача через патрубок 10 здійснюється відсмоктування охолодженого повітря для підігріву. Завдяки двокорпусному димарю вирішуються дві важливі задачі: економія енергоресурсів за рахунок отримання додаткового тепла для споживача і пожежобезпечність. Отримане від димарів тепло може бути використано двома варіантами: рідким або повітряним середовищем, шляхом замкнутого циклу циркуляції. При об'єднанні з патентом України № 74720 система збереження енергоресурсів буде найефективнішою в рази, не маючи аналогів. Джерела інформації: 1. Авторське св-во № 577357, МКІ F23L 17/16, БИ № 39, 1977 г. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для отримання тепла із димаря, що містить димову трубу, який відрізняється тим, що труба виконана багатосекційною і двокорпусною, у центрі якої встановлена труба для акумулювання корисного тепла разом з теплом, утвореним міжкорпусним простором, зовнішній корпус труби в нижній його частині забезпечено патрубком для відводу гарячого повітря споживачу, а у верхній його частині розташовано патрубок для циркуляції повітря. 1 UA 81346 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
