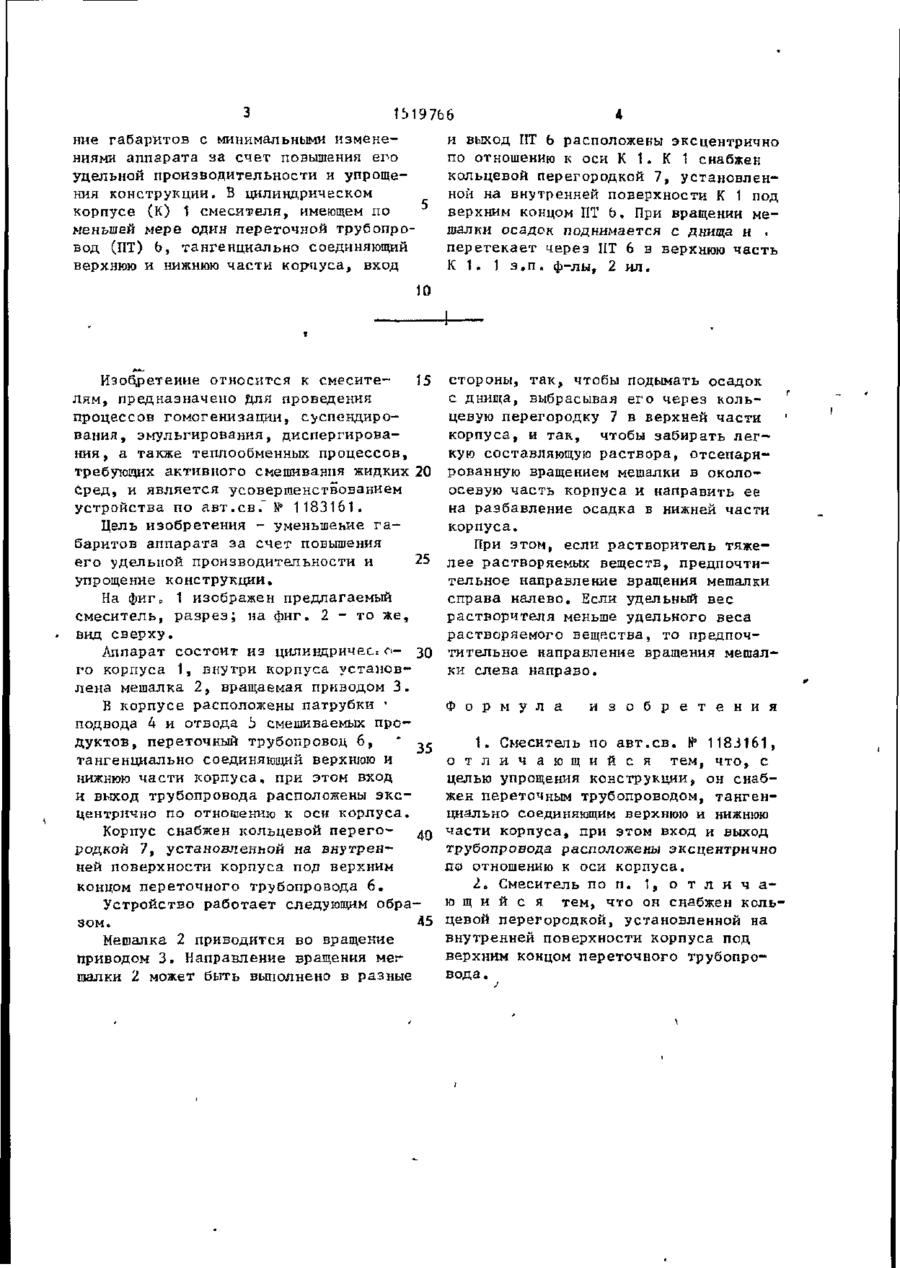

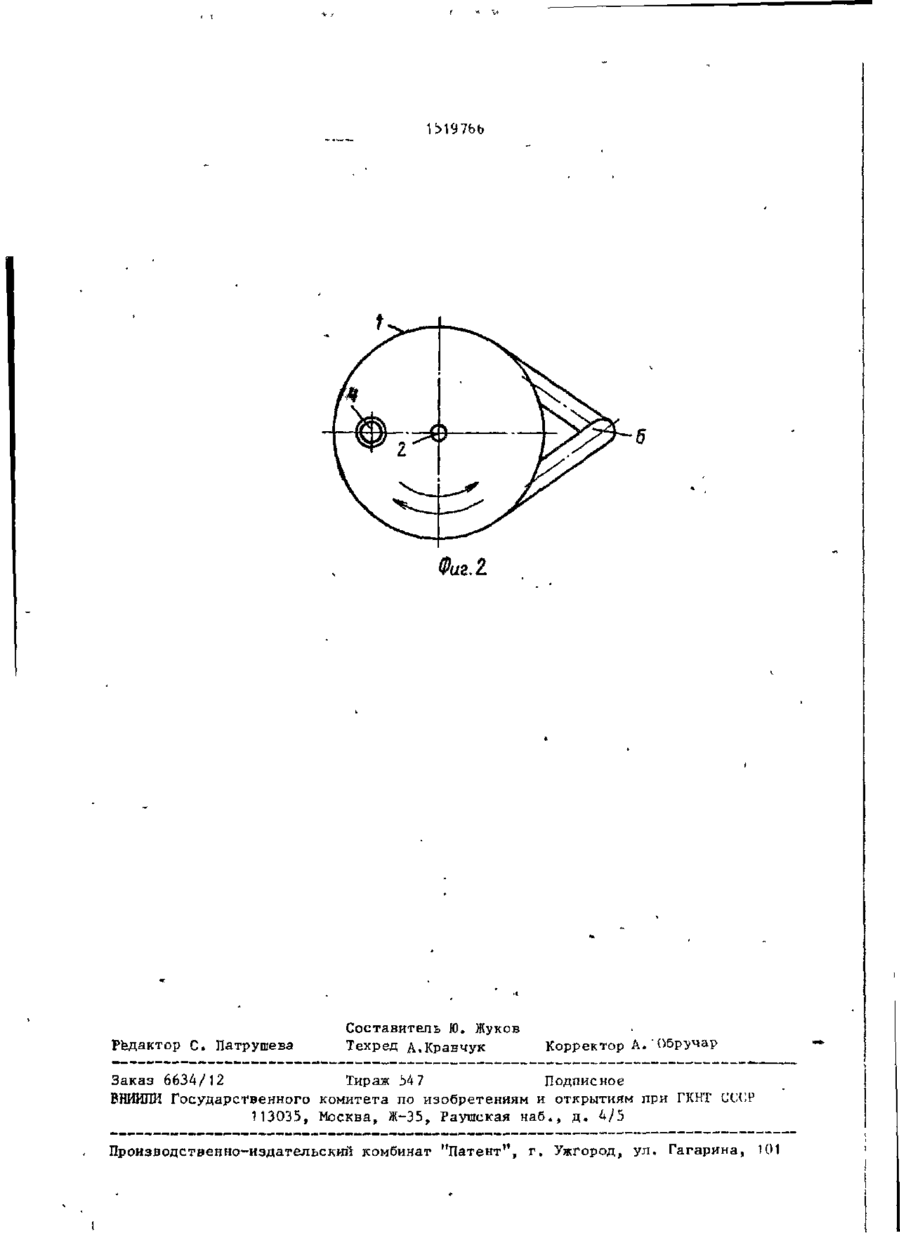

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (i9>; (Ш. В 01 Г 7/18 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 11831Ы (21) 404 (22) 1J.02.8b (4b) 0 7 . 1 1 . 8 9 . Бюл. « 41 • (7Ь) К).С. Ивченко (ЬЗ) bb,0bj(U88.8) (i>b) Авторское свидетельство СССР R 11831Ы, кл. Б 01 F 7/18, 198Ь. * (Ь4) СМЕСИТЕЛЬ (Ь7) Изобретение относится к смесителям и предназначено для проведения процессов гомогенизации, суспендирования, эмульгирования, диспергирован и я ^ также теплообменных процессов, требующих активного смешивания жидких сред. Цель изобретения - уменьше Фиг 1 -і 1M9766 ниє габаритов с минимальными изменениями аппарата за счет повышения его удельной производительности и упрощения конструкции. В цилиндрическом корпусе (К) 1 смесителя, имеющем по меньшей мере один переточной трубопровод (ПТ) Ь, тангенциально соединяющий верхнюю и нижнюю части корпуса, вход и выход ПТ Ь расположены эксцентрично по отношению к оси К 1. К 1 снабжен кольцевой перегородкой 7, установленной на внутренней поверхности К 1 под верхним концом ПТ Ь, При вращении мешалки осадок поднимается с днища и . перетекает через ЦТ 6 в верхнюю часть К 1. 1 з . п , ф-лы, 2 и л . 10 Изобретение относится к смеситеЇ5 лям, предназначено для проведения процессов гомогенизации, суспендирования, эмульгирования, диспергирования , а также теплообменных процессов, требующих активного смешивания жидких 20 сред, и является усовершенствованием устройства по а в т . е в Г № 1183161. Цель изобретения - уменьшение г а баритов аппарата за счет повышения его удельной производительности и 25 упрощение конструкции. На фиг 0 1 изображен предлагаемый смеситель, р а з р е з ; на фиг. 2 - то же, вид сверху. Аппарат состоит из цилиндричес*о- ЗО го корпуса 1, внутри корпуса у с т а н о в лена мешалка 2, вращаемая приводом 3 . В корпусе расположены патрубки т подвода 4 и отвода Ь смешиваемых п р о дуктов, переточный трубопровод 6 , "35 тангенциально соединяющий верхнюю н нижнюю части корпуса, при этом вход и выход трубопровода расположены э к с центрично по отношению к оси корлуса. Корпус снабжен кольцевой п е р е г о ^Q редкой 7, установленной на внутренней поверхности корпуса под верхним концом переточного трубопровода 6 . Устройство работает следующим образом. 45 Мешалка 2 приводится во вращение Приводом 3 . Направление вращения мег шалки 2 может быть выполнено в разные стороны, т а к , чтобы подымать осадок с днища, выбрасывая его через кольцевую перегородку 7 в верхней части корпуса, и так, чтобы забирать л е г кую составляющую раствора, отсепарированную вращением мешалки в околоосевую часть корпуса и направить ее на разбавление осадка в нижней части корпуса. При этом, если растворитель тяжелее растворяемых веществ, предпочтительное направление вращения мешалки справа налево. Если удельный вес растворителя меньше удельного веса растворяемого вещества, то предпочтительное направление вращения мешалки слева направо. Ф о р м у л а и з о б р е т е н и я 1. Смеситель по а в т . с в . № 1183161, о т л и ч а ю щ и й с я тем, ч т о , с целью упрощения конструкции, он снабжен переточным трубопроводом, т а н г е н циально соединяющим верхнюю и нижнюю части корпуса, при этом вход и выход трубопровода расположены эксцентрично по отношению к оси корпуса, 2, Смеситель по п . 1, о т л и ч а ю щ и й с я тем, что он снабжен кольцевой перегородкой, установленной на внутренней поверхности корпуса под верхним концом переточного трубопровода. г 1M97bb Фиг.і Редактор С. Патрушева Составитель Ю. Жуков Техред А.Кравчук Корректор А*"Обручар Заказ 6634/12 Тираж 34 7 Подписное В И Т Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ШИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент* 1 , г. Ужгород, ул. Гагарина, 101
