Пристрій для керування поляризацією електромагнітної хвилі

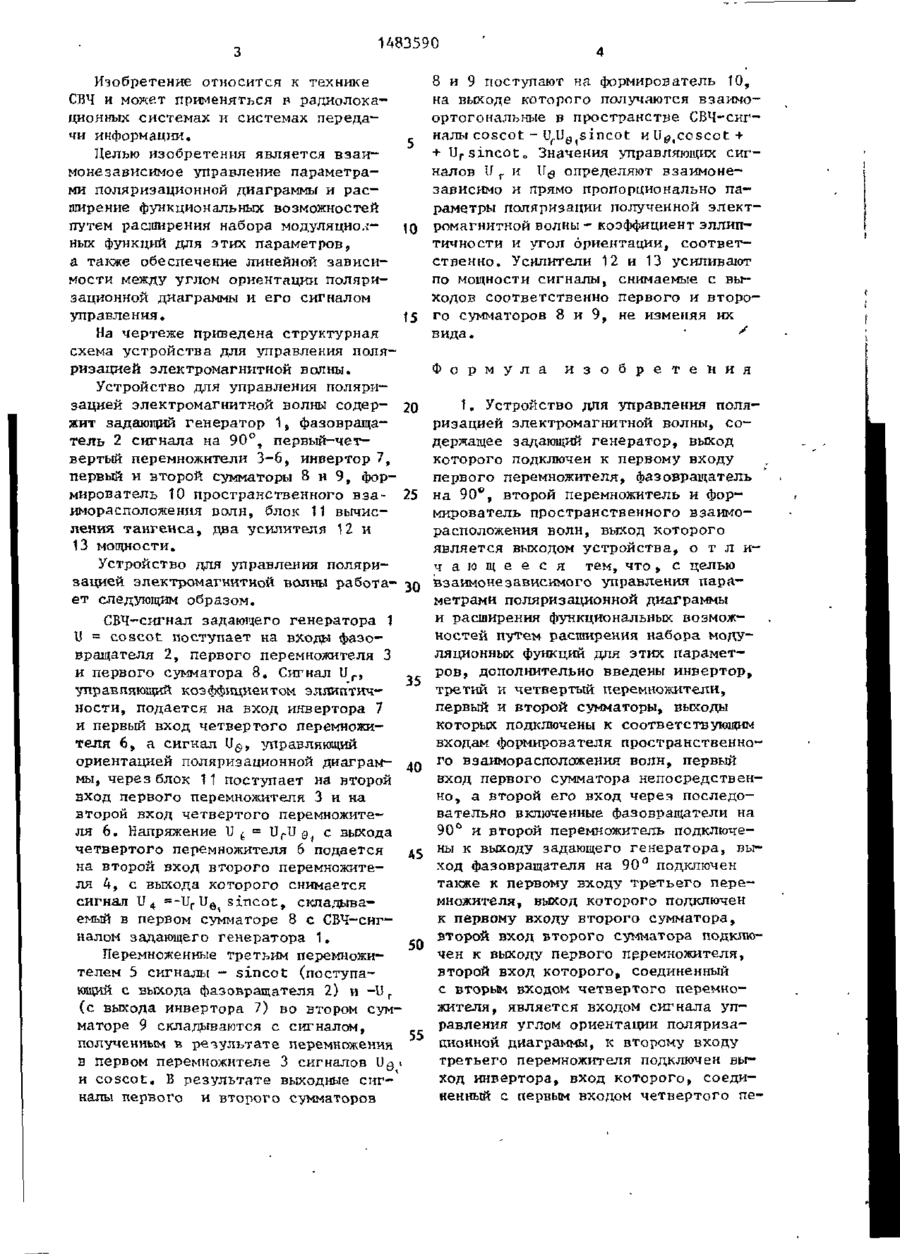

Изобретение относится к технике СВЧ и может применяться в радио локационных системах и системах передачи информации. Целью изобретения является взаимонезависимое управление параметрами поляризационной диаграммы (ПД) и расширение функциональных возможностей путем расширения набора модуляционных функций для этих параметров, а также обеспечение линейной зависимости между углом ориентации ПД и его сигналом управления. Устр-во содержит задающий г-р 1, фазовращатель 2 сигнала на 90°, два перемножителя 3, 4, формирователь Ю пространственного взаиморасположения волн, два усилителя 12 и 13 мощности. Для достижения цели в устр-во введены перемножители 5 п 6, инвертор 7, два сумматора 8, 9 и блок 11 вычисления тангенса. 1 з.п.сЬ-лы, 1 ил. 1483590 Изобретение относится к технике СВЧ и может применяться я радиолокационных системах и системах передачи информации. Целью изобретения является взаимонезависимое управление параметрами поляризационной диаграммы и расширение функциональных возможностей путем расширения набора модуляцион10 ных функций для этих параметров, а также обеспечение линейной зависимости между углом ориентации поляризационной диаграммы и его сигналом управления. 15 На чертеже приведена структурная схема устройства для управления поляризацией электромагнитной волны. Устройство для управления поляризацией электромагнитной волны содер- 20 жит задающий генератор 1 9 фазовращатель 2 сигнала на 90°, первый—четвертый: перемножители 3-6, инвертор 7, первый и второй сумматоры 8 и 9, формирователь 10 пространственного вза- 25 иморасположения волн, блок 11 вычисления тангенса, два усилителя 12 и 13 мощности. Устройство для управления поляризацией электромагнитной волны работа- 30 ет следующим образом. СВЧ-сигнал задающего генератора 1 U = соscot поступает на входы фазовращателя 2, первого перемножителя 3 и первого сумматора 8. Сигнал U r , 35 управляющий коэффициентом эллиптичности, подается на вход инвертора 7 и первый вход четвертого перемножителя 6, а сигнал UQ, управляющий ориентацией поляризационной диаграм40 мы, через блок 11 поступает на второй вход первого перемножителя 3 и на второй вход четвертого перемножителя 6. Напряжение U ^ = U r U Q С выхода четвертого перемножителя 6 подается А5 на второй вход второго перемножите— ля 4, с выхода которого снимается сигнал U 4 =-TJrUei sincot, складываемый в первом сумматоре 8 с СВЧ-сигналом задающего генератора 1. 50 Перемноженные третьим перемножителем 5 сигналы - sincot (поступающий с выхода фазовращателя 2) и - U r (с выхода инвертора 7) во втором сумматоре 9 складываются с сигналом, полученным в результате перемножения 55 в первом перемножителе 3 сигналов Ug и coscoc. В результате выходные сигналы первого и второго сумматоров 8 и 9 поступают на формирователь 10, на выходе которого получаются взаимоортогональные в пространстве СВЧ-сигналы coscot - UrU01sincot и U^coscot + + Ursincotо Значения управляющих сигналов U г и Ни определяют взаимонезависимо и прямо пропорционально параметры поляризации полученной электромагнитной волны - коэффициент эллиптичности и угол ориентации, соответственно. Усилители 12 и 13 усиливают по мощности сигналы, снимаемые с выходов соответственно первого и второго сумматоров 8 и 9, не изменяя их х вида. ' Ф о р м у л а и з о б р е т е н и я 1, Устройство для управления поляризацией электромагнитной волны, с о держащее задающий генератор, выход которого подключен к первому входу первого перемножителя, фазовращатель на 90°, второй перемножитель и формирователь пространственного взаиморасположения волн, выход которого является выходом устройства, о т л и ч а ю щ е е с я тем, что , с целью взаимонезависимого управления п а р а метрами поляризационной диаграммы и расширения функциональных возможностей путем расширения набора модуляционных функций для этих параметров, дополнительно введены инвертор, третий и четвертый перемножители, первый и второй сумматоры, выходы которых подключены к соответствующим входам формирователя пространственного взаиморасположения волн, первый вход первого сумматора непосредственно, а второй его вход через последовательно включенные фазовращатели на 90° и второй перемножитель подключены к выходу задающего генератора, выход фазовращателя на 90° подключен также к первому входу третьего пере— множителя, выход которого подключен к первому входу второго сумматора, второй вход второго сумматора подключен к выходу первого прремножителя, второй вход которого, соединенный с вторым входом четвертого перемножителя, является входом сигнала управления углом ориентации поляризационной диаграммы, к второму входу третьего перемножителя подключен выход инвертора, вход которого, соединенный с первым входом четвертого пе 1483590 5 ремножителя, является входом сигнала управления коэффициентом эллиптич-. ности поляризационной диаграммы, выход четвертого перемножителя соедийен с вторым входом второго перемножителя. 2, Устройство по п. 1, о т л ич а ю щ е е с я тем, что, с целью Редактор 0. Спесивых 1П 6 обеспечения линейной зависимости между углом ориентации поляризационной диаграммы и его сигналом управления, введен блок вычисления тангенса, вход которого является входом сигнала управления углом ориентации поляризационной диаграммы^ а выход подключей к вторым входам первого и четвертого перемножителейо Составитель Н. Савченко Техред Л.Олийнык Корректор Э. Лончакова Заказ 2849/53 Тираж 884 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,J01
