Шестерінна гідромашина
Номер патенту: 8182
Опубліковано: 29.03.1996
Автори: Сидоренко Павло Михайлович, Стягайло Олександр Сидорович, Козача Ігор Михайлович, Заброцький Олександр Павлович, Діденко Олександр Васильович
Формула / Реферат
1. Шестеренная гидромашина, содержащая корпус в цилиндрических расточках которого размещены шестерни внешнего зацепления с цапфами, установленными в подшипниках скольжения, на внешней радиальной поверхности которых выполнены кольцевые полости, соединенные каналами с внутренней радиальной поверхностью подшипников, и компенсаторы торцовых зазоров с эластичными манжетами, причем подшипники скольжения сопряжены, между собой по плоским поверхностям, один из каналов в каждом подшипнике выполнен перпендикулярно его плоской поверхности, отличающаяся тем, что, с целью улучшения пусковых характеристик, повышения надежности и долговечности, на внутренней радиальной поверхности подшипников скольжения выполнены смазочные канавки разного объема и конфигурации, соединенные радиальными каналами с кольцевой полостью.
2. Гидромашина по п.1, отличающаяся тем, что радиальный канал, соединяющий смазочную канавку меньшего объема с кольцевой полостью, выполнен перпендикулярно плоской поверхности подшипников скольжения.
Текст

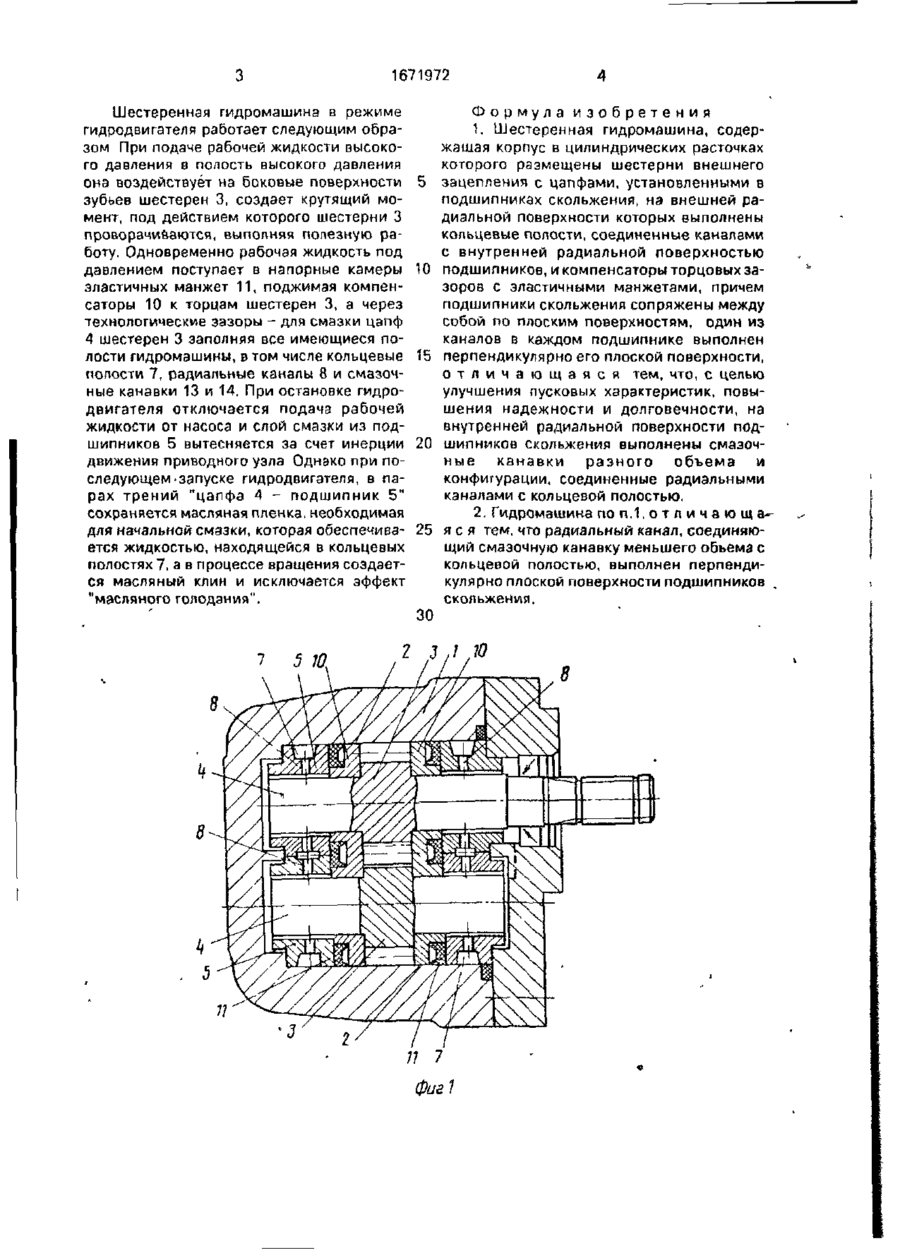

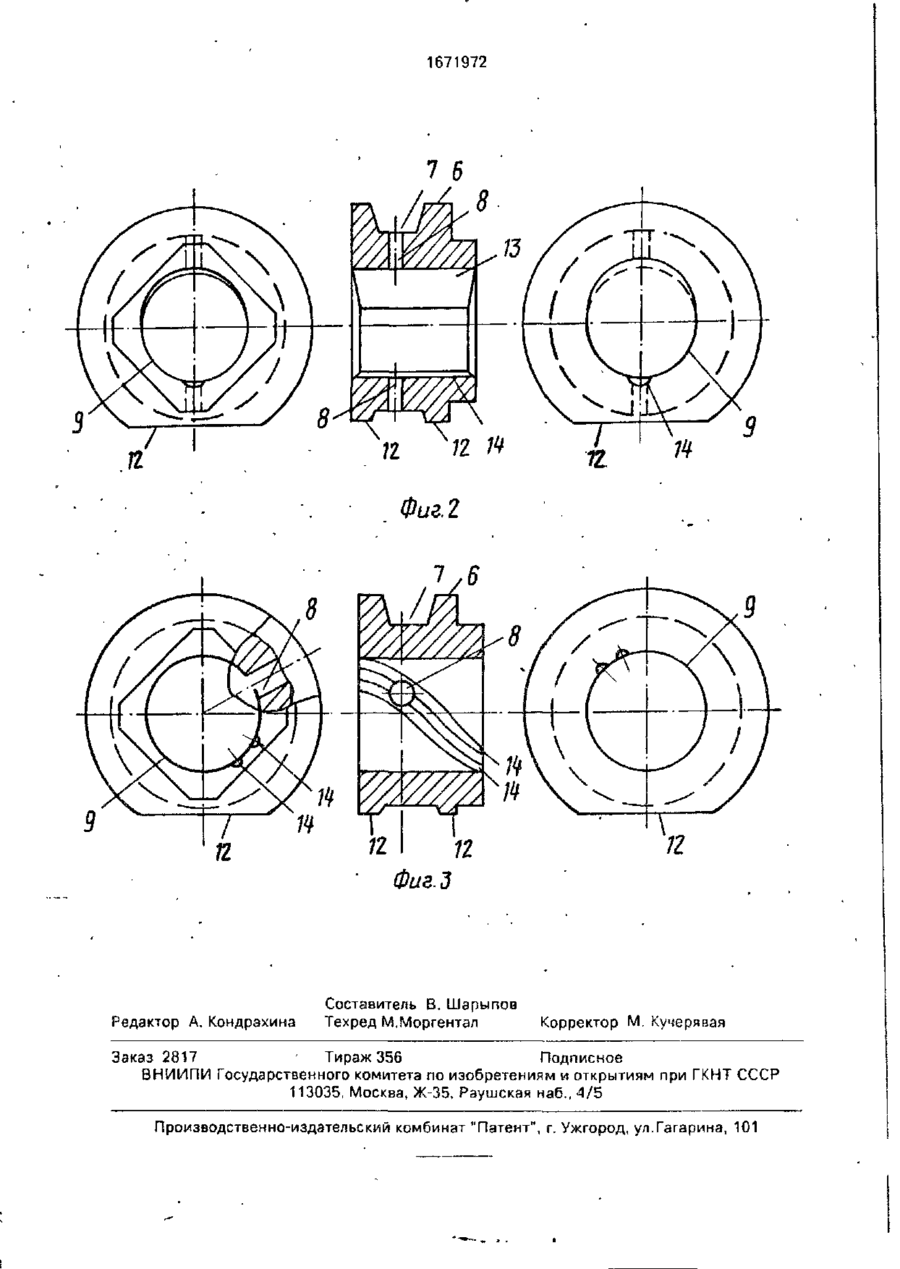

Изобретение относится к машиностроению, в частности к шестеренным гидромашинам, и может быть использовано в гидросистемах различного назначения Цель изобретения - улучшение пусковых характеристик, повышение надежности и дол говечности Шестеренная гидромашина корпус 1, в цилиндрических расточках 2 которого размещены шестерни 3 внешнего зацепления с цапфами 4, установленными в подшипниках (П) 5 скольжения, на внешней радиальной поверхности 6 которых выполнены кольцевые полости (КП) 7, соединенные каналами (К) 8 с внутренней радиальной поверхностью (ВРП) 9 П 5 и компенсаторы 10 торцовых зазоров с эластичными манжетами 11, причем П 5 сопряжены между собой по плоским поверхностям (ПП) 12, ОДРН иэ К 8 в каждом Г\ 5 выполнен перпендикулярно его ПП 12, а на ВРП 9 П 5 выполнены смазочное канавки (СМ) 13 и 14 разною объема, соединенные К 8 с КП 7, при этом К 8, соединяющий СМ ?4 меньшего объема с КП 7 так же выполнен перпендикулярно ПП 12 П 5 3 ил. Изобретение относится к машиностооеиию, в частности к шестеренным гидромашинам. Цель изобретение - улучшение пусковых характеристик, повышение надежности и долговечности. На фиг.1 представлен продольный разрез шестеренной гидромашины с прямыми смазочными канавками; на фиг.2 - подшипник скольжения с прямыми смазочными канавками; на фиг.З - подшипник СКО/ЇЬЖЄИИЯ •с винтовой смазочной канавкой. Шестеренная гидромашина содержит корпус 1, в цилиндрических расточках 2 ко1 торого размещены шестерни 3 внешнего зацепления с цапфами 4, установленными & подшипниках 5 скольжения, на внешней радиальной поверхности 6 которых выполнены кольцевые полости 7, соединенные алами 8 с внут ренней радиальной поверхностью 9 подшипников 5 и компенсаторы 10 торцовых зазоров с эластичными манжетами 11, причем подшипники скольжения сопряжены между собой по плоским поверхностям 12, один из каналов 8 в каждом подшипнике 5 выполнен перпендикулярно его плоской поверхности 12, а на внутренней радиальной поверхности Э подшмпииков 5 сксльжения выполнены смазочные к
ДивитисяДодаткова інформація
Назва патенту англійськоюPinion hydro-machine
Автори англійськоюDidenko Oleksandr Vasyliovych, Kozacha Ihor Mykhailovych, Stiahailo Oleksandr Sydorovych, Zabrotskyi Oleksandr Pavlovych, Sydorenko Pavlo Mykhailovych
Назва патенту російськоюШестеренная гидромашина
Автори російськоюДиденко Александр Васильевич, Козача Игорь Михайлович, Стягайло Александр Сидорович, Заброцкий Александр Павлович, Сидоренко Павел Михайлович
МПК / Мітки
МПК: F04C 7/00
Мітки: шестерінна, гідромашина
