Шестерінна гідромашина

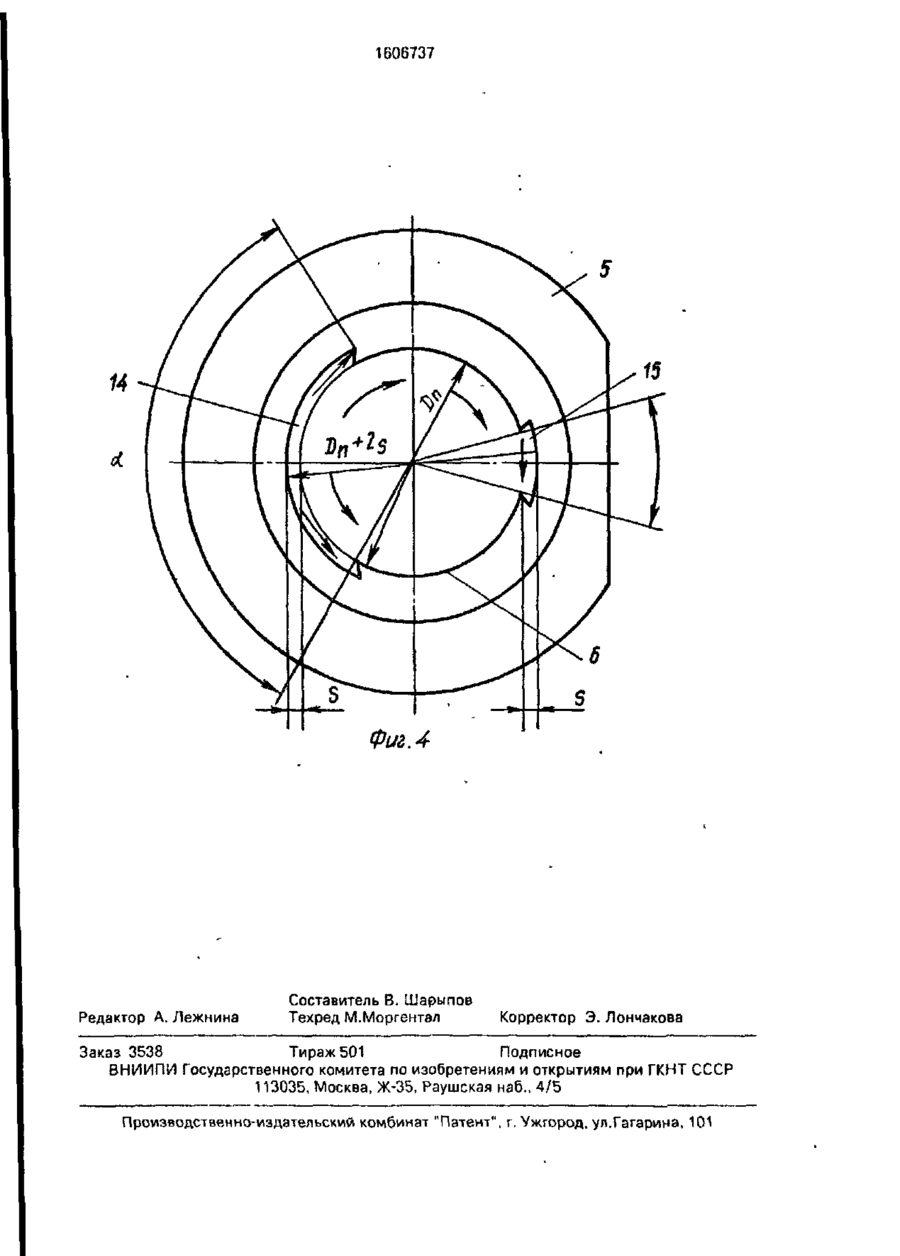

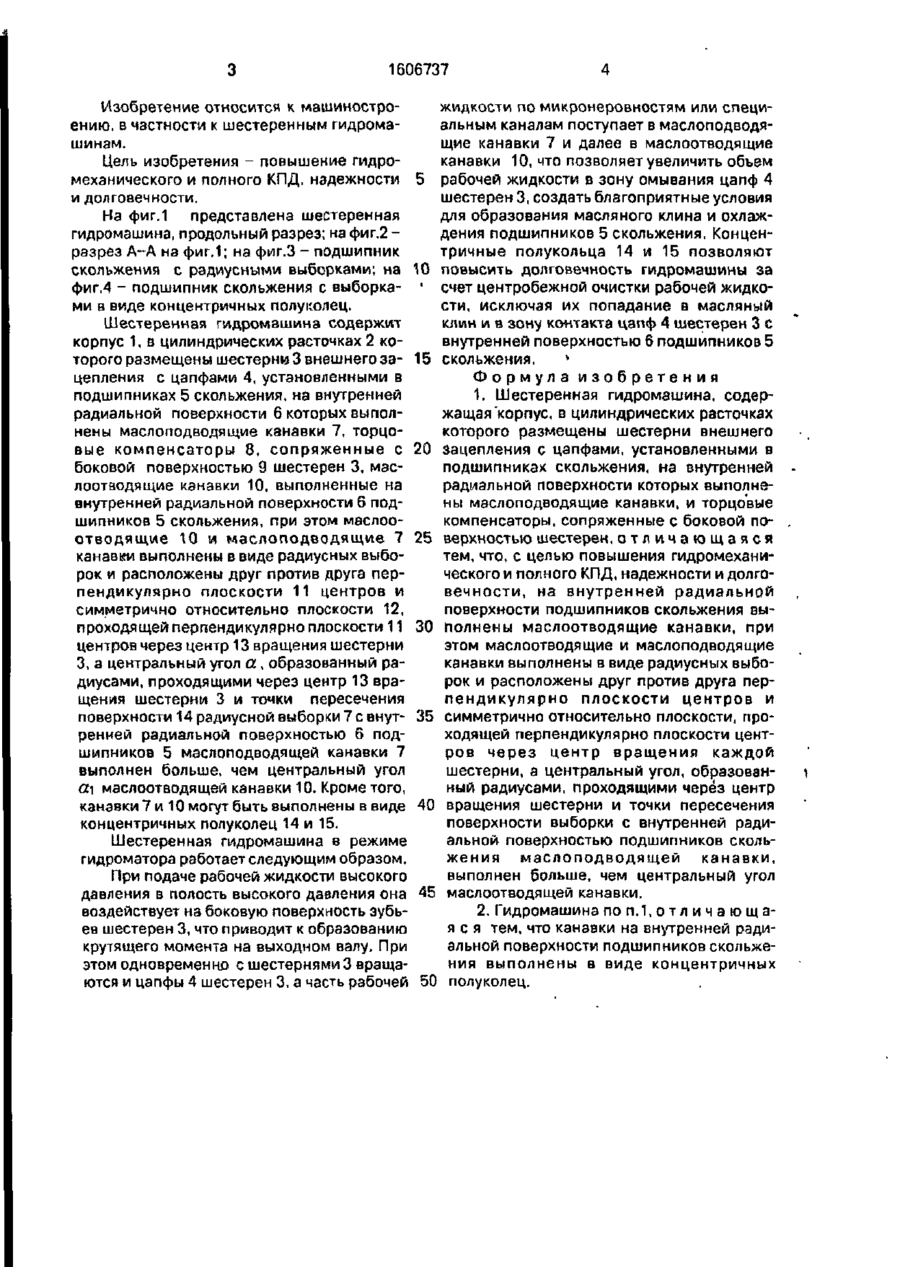

Изобретение относится к машиностроению и может быть использовано в гидросистемах тракторов, комбайнов и до^ рожно-строительных машин. Цель изобретения - повышение гидромеханического и полного КПД, надежности и долговечности. Шестеренная гидромашина содержит корпус 1, в цилиндрических расточках которого размещены шестерни 3 внешнего зацепления с цапфами 4, установленными в под шипниках 5 скольжения, на внутренней радиальной поверхности которых выполнены маслоподводящие канавки, торцовые компенсаторы 8 сопряженные с боковой поверхностью 9 шестерен 3, и маслоотводящие канавки, выполненные на внутренней радиальной поверхности подшипников 5, при этом маслоподводящие и маслоотводящие канавки выполнены в виде радиусных выборок и расположены друг против друга перпендикулярно плоскости центров и симметрично относительно плоскости, проходящей перпендикулярно плоскости центров через центр вращения шестерни 3, а центральный угол, образованный радиусами, проходящими через центр вращения шестерни 3 и точки пересечения поверхности радиусной выборки с внутренней поверхностью подшипников 5 маслоподводящей канавки выполнен больше, чем центральный угол маслоотводящей канавки. Канавки могут быть выполнены в виде концентричных полуколец. 1 з.п. ф-лы, 4 ил. CN О со > Фи? 1 РПо-к 1606737 Изобретение относится к машиностроению, в частности к шестеренным гидромашинзм. Цель изобретения - повышение гидромеханического и полного КПД, надежности и долговечности. На фиг.1 представлена шестеренная гидромашина, продольный разрез; на фиг.2 разрез А-А на фиг.1; на фиг.З - подшипник скольжения с радиусными выборками; на фиг.4 - подшипник скольжения с выборками в виде концентричных полуколец. Шестеренная гидромашина содержит корпус 1, в цилиндрических расточках 2 которого размещены шестерни 3 внешнего зацепления с цапфами 4, установленными в подшипниках 5 скольжения, на внутренней радиальной поверхности 6 которых выполнены маслоподводящие канавки 7, торцовые компенсаторы 8, сопряженные с боковой поверхностью 9 шестерен 3, мзслоотводящие канавки 10, выполненные на внутренней радиальной поверхности 6 подшипников 5 скольжения, при этом маслооотводящие 10 и маслоподводящие 7 канавки выполнены в виде радиусных выборок и расположены друг против друга перпендикулярно плоскости 11 центров и симметрично относительно плоскости 12, проходящей перпендикулярно плоскости 11 центров через центр 13 вращения шестерни 3, а центральный угол а, образованный радиусами, проходящими через центр 13 вращения шестерни 3 и точки пересечения поверхности 14 радиусной выборки 7 с внутренней радиальной поверхностью 6 подшипников 5 маслоподводящей канавки 7 выполнен больше, чем центральный угол а\ маслоотводя щей канавки 10. Кроме того, канавки 7 и 10 могут быть выполнены в виде концентричных полуколец 14 и 15. жидкости по микронеровностям или специальным каналам поступает в маслоподводящие канавки 7 и далее в маслоотводящие канавки 10, что позволяет увеличить объем 5 рабочей жидкости в зону омывания цапф 4 шестерен 3, создать благоприятные условия для образования масляного клина и охлаждения подшипников 5 скольжения. Концентричные полукольца 14 и 15 позволяют 10 повысить долговечность гидромашины за ' счет центробежной очистки рабочей жидкости, исключая их попадание в масляный клин и в зону контакта цапф 4 шестерен 3 с внутренней поверхностью 6 подшипников 5 s 15 скольжения. Формула изобретения 1. Шестеренная гидромашина, содержащая "корпус, в цилиндрических расточках которого размещены шестерни внешнего 20 зацепления с цапфами, установленными в подшипниках скольжения, на внутренней радиальной поверхности которых выполнены маслоподводящие канавки, и торцовые компенсаторы, сопряженные с боковой по25 верхностьга шестерен, о т л и ч а ю щ а я с я тем, что, с целью повышения гидромеханического и полного КПД, надежности и долговечности, на внутренней радиальной поверхности подшипников скольжения вы30 полнены маслоотводящие канавки, при этом маслоотводящие и маслоподводящие канавки выполнены в виде радиусных выборок и расположены друг против друга перпендикулярно плоскости центров и 35 симметрично относительно плоскости, проходящей перпендикулярно плоскости центров через центр вращения каждой шестерни, а центральный угол, образованный радиусами, проходящими через центр 40 вращения шестерни и точки пересечения поверхности выборки с внутренней радиШестеренная гидромашина в режиме альной поверхностью подшипников скольгидроматора работает следующим образом. жения маслоподводящей канавки, При подаче рабочей жидкости высокого выполнен больше, чем центральный угол давления в полость высокого давления она 45 маслоотводящей канавки. воздействует на боковую поверхность зубь2. Гидромашина п о п . і . о т л и ч а ю щ а ев шестерен 3, что приводит к образованию я с я тем, что канавки на внутренней радикрутящего момента на выходном валу. При альной поверхности подшипников скольжеэтом одновременно с шестернями 3 вращания выполнены в виде концентричных ются и цапфы 4 шестерен 3, а часть рабочей 50 полуколец. 1606737 A-A 10
