Пристрій для встановлення ґрунтових пасток барбера

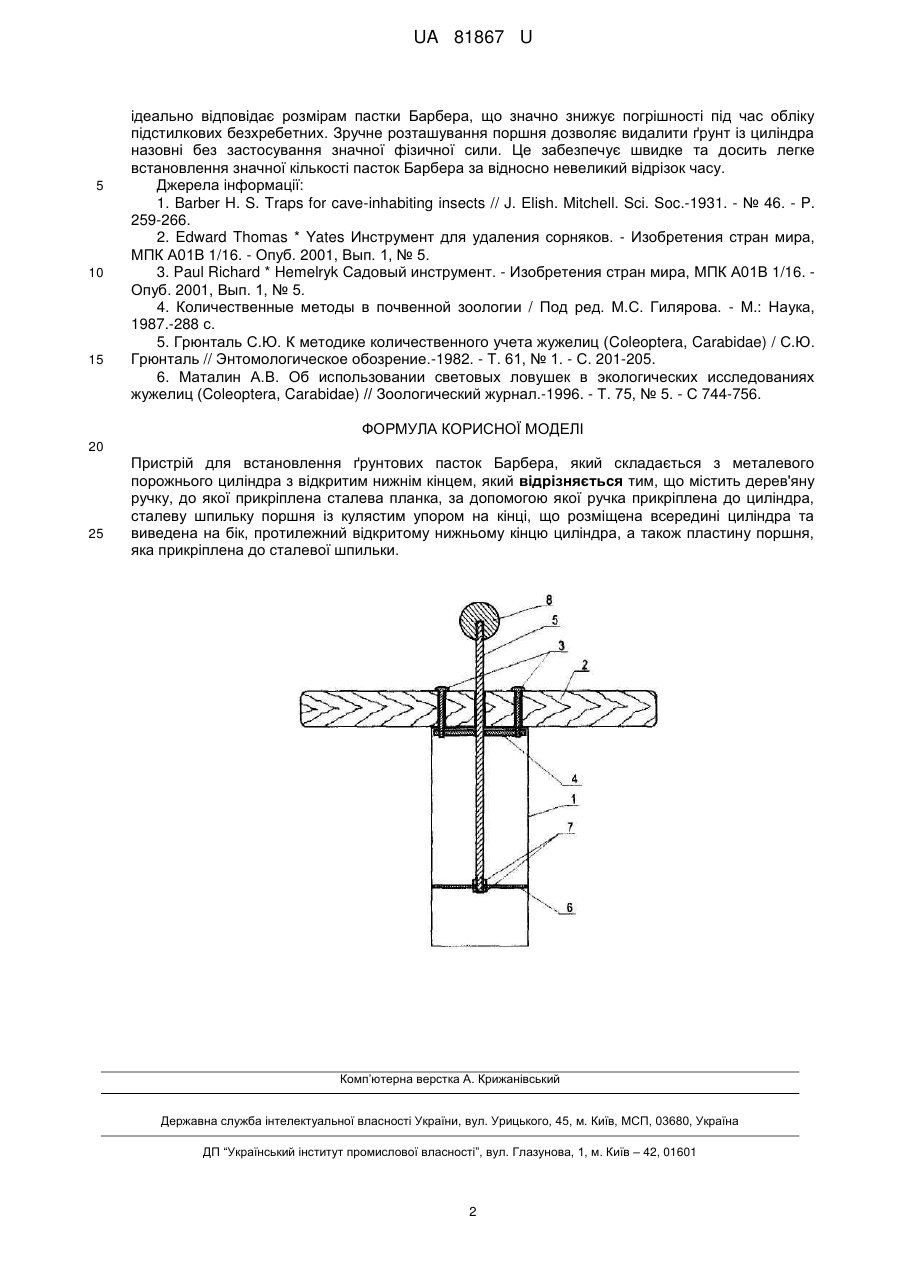

Реферат: UA 81867 U UA 81867 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зоології, ентомології, екології, зокрема до пристроїв, які використовуються для полегшення відлову та обліку підстилково-ґрунтових безхребетних. Одним з найбільш популярних методів якісного та кількісного обліку підстилкової мезофауни є збір безхребетних-герпетобіонтів за допомогою різноманітних модифікацій ґрунтових пасток Барбера [1, 4, 5, 6]. Останні представляють собою відкриті ємності, які закопуються у ґрунт таким чином, щоб верхній край посудини, що використовується, знаходився на одному рівні з поверхнею ґрунту (як фіксатор частіше всього використовують розчин NaCl). На сьогоднішній день єдиний розповсюджений засіб встановлення ґрунтових пасток Барбера - ручне викопування отвору у ґрунті, з послідуючим закопуванням пастки у ґрунт. Вищевказаний засіб має певні недоліки. Встановлення великої кількості пасток Барбера ручним засобом потребує значних затрат часу та певної фізичної підготовки. Ця проблема стала актуальнішою останнім часом, коли поширилося використання, як пасток Барбера, пластикових стаканчиків. Останні легкі та зручні для транспортування, але недостатньо міцні: під час закопування у ґрунт поліпропіленові стаканчики легко стискаються та ламаються під натиском ґрунту. Аналогом запропонованої корисної моделі також можна вважати інструмент для видалення бур'янів з ґрунту [2], який складається із трубки з держаком та поршня, розташованого усередині трубки. При видаленні бур'яну нижній кінець трубки центрують навколо нього, удавлюють трубку у ґрунт, натискають на поршень, обертають його та переміщують угору, втягуючи у трубку пробку ґрунту разом із бур'яном та його коренями. Найбільш близьким до пристрою, що заявляється, є садовий інструмент для висадки цибулин та насіння рослин у ґрунт [3], який являє собою циліндр з відкритим нижнім кінцем. У циліндрі розташований поршень, який рухається за допомогою педалі; остання прикріплена до поршня та виведена назовні із циліндра через боковий отвір. Інструмент може мати другу педаль, безпосередньо прикріплену до циліндра з протилежного боку, та держак на верхньому кінці циліндра. Інструмент удавлюють у ґрунт для видалення його у вигляді пробки та отримання у ґрунті заглиблення, в яке висаджують, наприклад, цибулину рослини. Потім ногою натискають на педаль, переміщують поршень униз та виштовхують із циліндра пробку ґрунту, яка закриває цибулину зверху. Недоліками цього пристрою є великі розміри та досить складний механізм дії за рахунок значної кількості маніпуляцій, що робить його використання як інструмента для встановлення пасток Барбера у ґрунт незручним. Задачею корисної моделі є спрощення встановлення ґрунтових пасток Барбера за рахунок використання пристрою зручних розмірів, а також легке та швидке видалення ґрунту із інструмента за допомогою спеціального пристосування. Поставлена задача вирішується за допомогою пристрою, який складається з металевого порожнього циліндра з відкритим нижнім кінцем і, згідно з корисною моделлю, містить дерев'яну ручку, до якої прикріплена сталева планка, за допомогою якої ручка прикріплена до циліндра, сталеву шпильку поршня із кулястим упором на кінці, що розміщена всередині циліндра та виведена на бік, протилежний відкритому нижньому кінцю циліндра, а також пластину поршня, яка прикріплена до сталевої шпильки. На кресленні зображено схему пристрою. Запропонована модель складається з металевого тонкостінного порожнього циліндра з відкритим нижнім кінцем (1) та дерев'яної ручки завдовжки близько 300-320 мм (2), яка кріпиться гвинтами до циліндра (3). Як циліндр можна використовувати підручні предмети (наприклад сталеві циліндричні консервні банки, порожні балончики з-під монтажної піни тощо), у яких видалено дно з одного боку. Діаметр циліндра повинен дорівнювати діаметру верхньої частини пастки Барбера; висота циліндра повинна переважати висоту ємності, що використовується не менш ніж на 20 мм. Пристрій також містить сталеву планку (4), в яку вкручуються гвинти для кріплення ручки до циліндра, сталеву шпильку з різьбою з обох боків (5), яка проходить через отвір у дерев'яній ручці, пластину поршня для видалення ґрунту з циліндра (6), гайки для кріплення пластини поршня на шпильці (7), а також спеціальний кулястий упор на кінці шпильки (8). Використовують інструмент у такий спосіб. Для отримання у ґрунті отвору металевий циліндр пристрою удавлюється у ґрунт напівобертальними рухами на глибину, яка повинна трохи перевищувати висоту ємності, що використовується у якості пастки Барбера. Після цього такими ж напівобертальними рухами пристрій видаляється з ґрунту. У отвір, що виник у ґрунті, встановлюється пастка Барбера. Пробка ґрунту з циліндра видаляється шляхом натискання на упор поршня. Таким чином, у порівнянні з найближчим аналогом, використання даного пристрою забезпечує певні переваги. Розміри циліндра дозволяють утворити у ґрунті отвір, який майже 1 UA 81867 U 5 10 15 ідеально відповідає розмірам пастки Барбера, що значно знижує погрішності під час обліку підстилкових безхребетних. Зручне розташування поршня дозволяє видалити ґрунт із циліндра назовні без застосування значної фізичної сили. Це забезпечує швидке та досить легке встановлення значної кількості пасток Барбера за відносно невеликий відрізок часу. Джерела інформації: 1. Barber H. S. Traps for cave-inhabiting insects // J. Elish. Mitchell. Sci. Soc.-1931. - № 46. - P. 259-266. 2. Edward Thomas * Yates Инструмент для удаления сорняков. - Изобретения стран мира, МПК А01В 1/16. - Опуб. 2001, Вып. 1, № 5. 3. Paul Richard * Hemelryk Садовый инструмент. - Изобретения стран мира, МПК А01В 1/16. Опуб. 2001, Вып. 1, № 5. 4. Количественные методы в почвенной зоологии / Под ред. М.С. Гилярова. - М.: Наука, 1987.-288 с. 5. Грюнталь С.Ю. К методике количественного учета жужелиц (Coleoptera, Carabidae) / С.Ю. Грюнталь // Энтомологическое обозрение.-1982. - Т. 61, № 1. - С. 201-205. 6. Маталин А.В. Об использовании световых ловушек в экологических исследованиях жужелиц (Coleoptera, Carabidae) // Зоологический журнал.-1996. - Т. 75, № 5. - С 744-756. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для встановлення ґрунтових пасток Барбера, який складається з металевого порожнього циліндра з відкритим нижнім кінцем, який відрізняється тим, що містить дерев'яну ручку, до якої прикріплена сталева планка, за допомогою якої ручка прикріплена до циліндра, сталеву шпильку поршня із кулястим упором на кінці, що розміщена всередині циліндра та виведена на бік, протилежний відкритому нижньому кінцю циліндра, а також пластину поршня, яка прикріплена до сталевої шпильки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
