Двосекційний завантажувальний бункер для згущувача

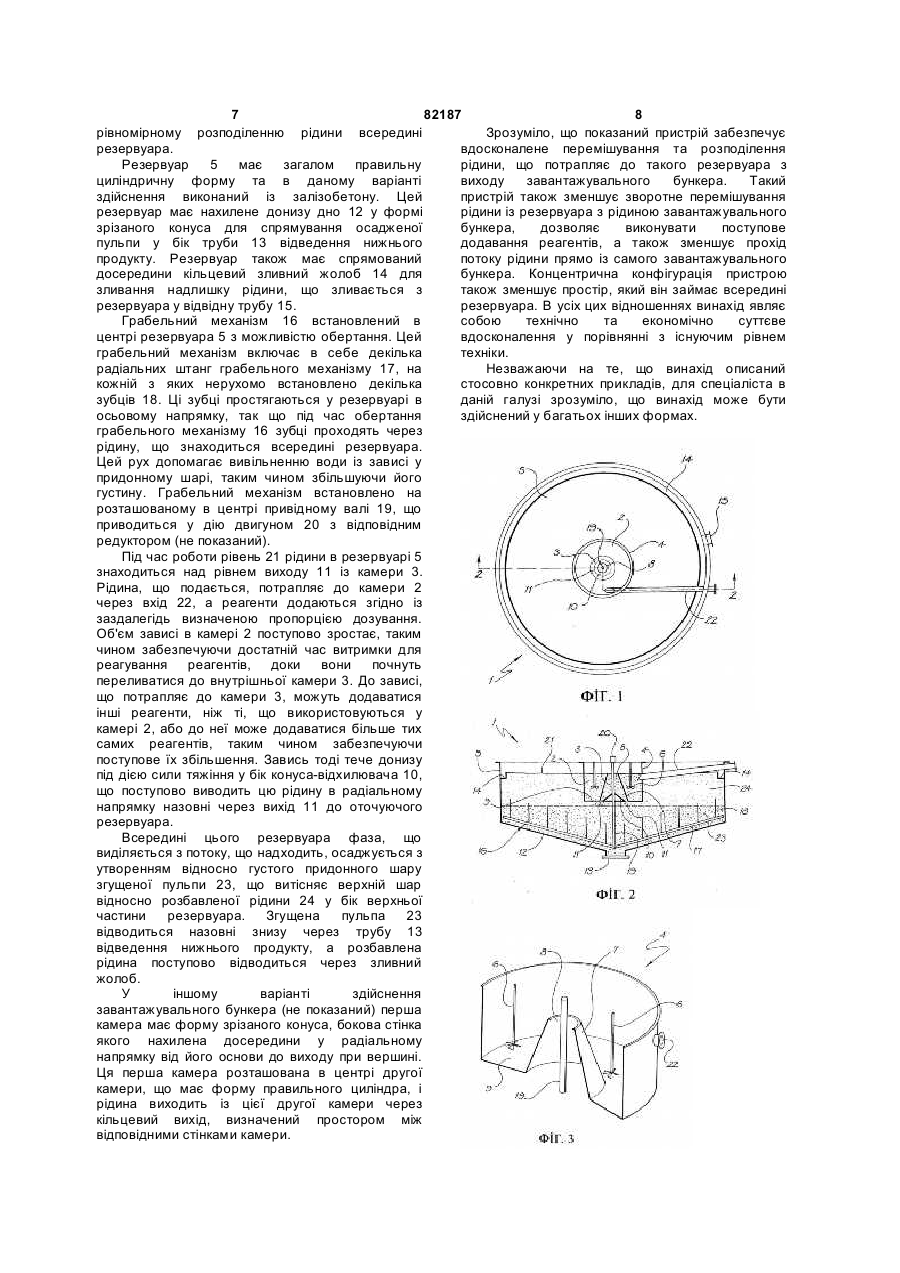

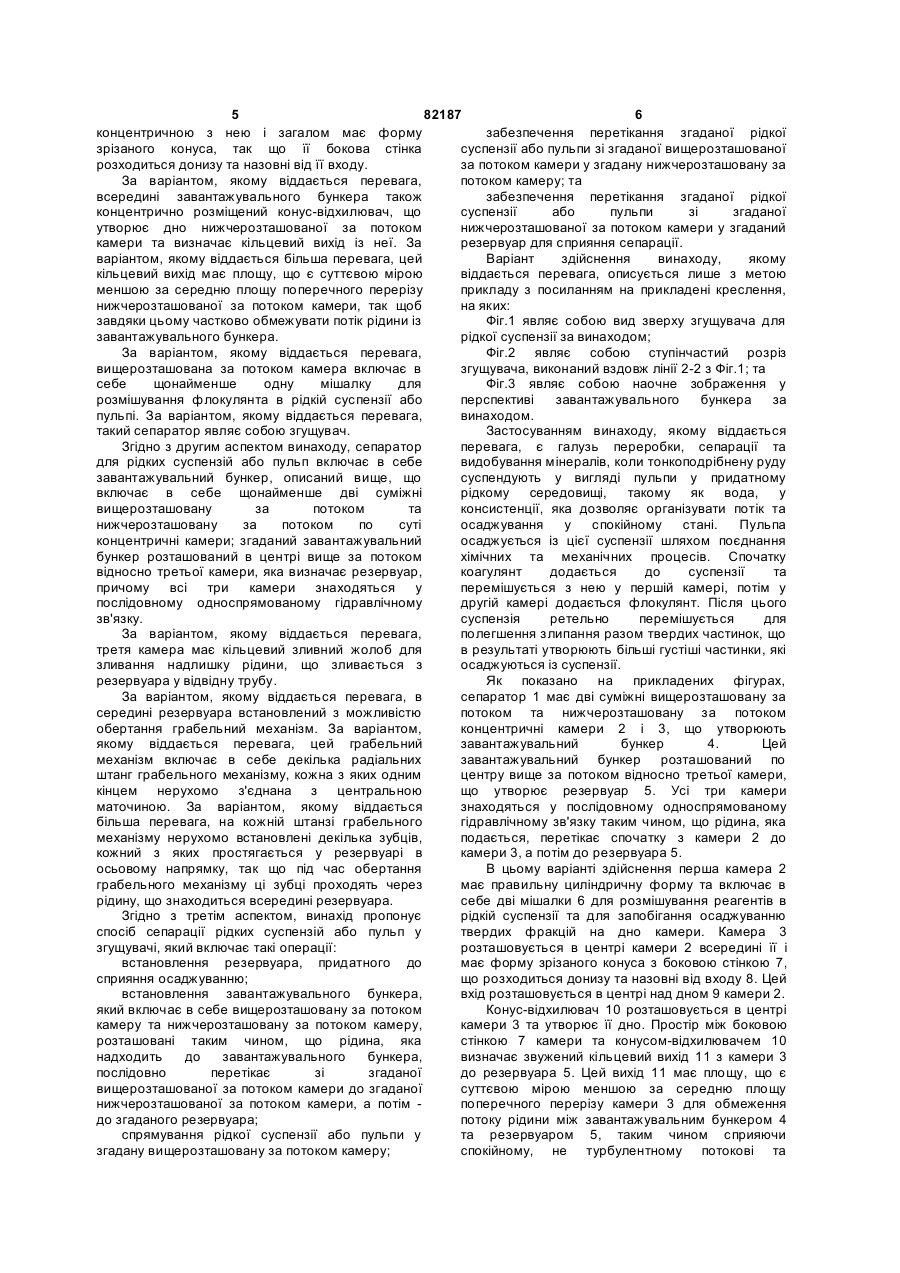

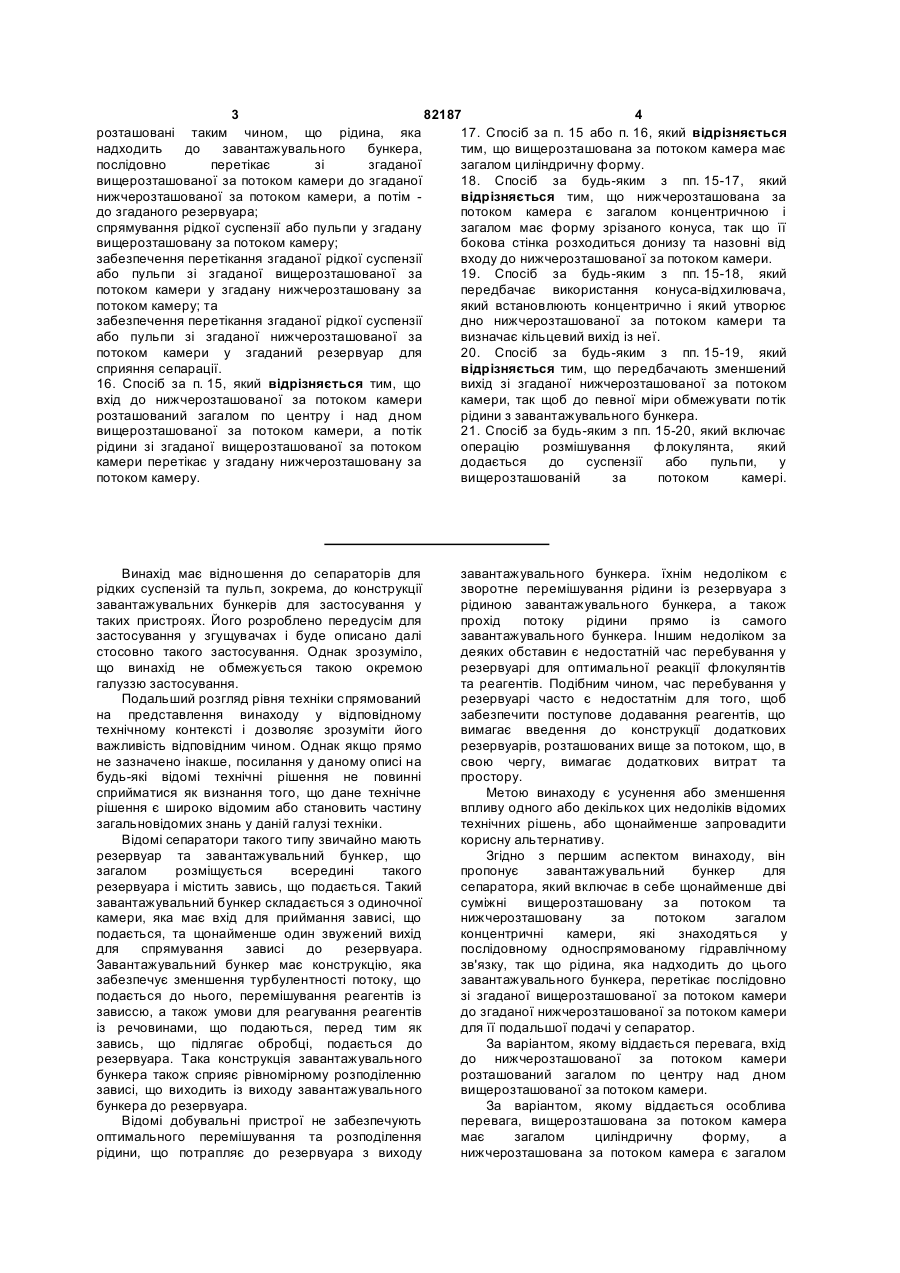

1. Завантажувальний бункер для сепаратора, який має щонайменше дві суміжні вищерозташовану за потоком та нижчерозташовану за потоком загалом концентричні камери, які знаходяться у послідовному односпрямованому гідравлічному зв'язку, так що рідина, яка надходить до цього завантажувального бункера, перетікає послідовно зі згаданої вищерозташованої за потоком камери до згаданої нижчерозташованої за потоком камери для її подальшої подачі у сепаратор. 2. Завантажувальний бункер за п. 1, який відрізняється тим, що вхід до нижчерозташованої за потоком камери розташований загалом по центру над дном вищерозташованої за потоком камери. 3. Завантажувальний бункер за п. 1 або п. 2, який відрізняється тим, що вищерозташована за потоком камера має загалом циліндричну форму. 4. Завантажувальний бункер за будь-яким із попередніх пунктів, який відрізняється тим, що нижчерозташована за потоком камера є загалом концентричною і загалом має форму зрізаного конуса, бокова стінка якого розходиться донизу та назовні від входу до нижчерозташованої за потоком камери. 5. Завантажувальний бункер за будь-яким із попередніх пунктів, який має концентрично розміщений конус-відхилювач, що утворює дно нижчерозташованої за потоком камери та визначає кільцевий вихід із неї. 6. Завантажувальний бункер за п. 5, який відрізняється тим, що кільцевий вихід має площу, що є істотно меншою за середню площу 2 (19) 1 3 82187 4 17. Спосіб за п. 15 або п. 16, який відрізняється розташовані таким чином, що рідина, яка тим, що вищерозташована за потоком камера має надходить до завантажувального бункера, загалом циліндричну форму. послідовно перетікає зі згаданої 18. Спосіб за будь-яким з пп. 15-17, який вищерозташованої за потоком камери до згаданої відрізняється тим, що нижчерозташована за нижчерозташованої за потоком камери, а потім потоком камера є загалом концентричною і до згаданого резервуара; загалом має форму зрізаного конуса, так що її спрямування рідкої суспензії або пульпи у згадану бокова стінка розходиться донизу та назовні від вищерозташовану за потоком камеру; входу до нижчерозташованої за потоком камери. забезпечення перетікання згаданої рідкої суспензії 19. Спосіб за будь-яким з пп. 15-18, який або пульпи зі згаданої вищерозташованої за передбачає використання конуса-відхилювача, потоком камери у згадану нижчерозташовану за який встановлюють концентрично і який утворює потоком камеру; та дно нижчерозташованої за потоком камери та забезпечення перетікання згаданої рідкої суспензії визначає кільцевий вихід із неї. або пульпи зі згаданої нижчерозташованої за 20. Спосіб за будь-яким з пп. 15-19, який потоком камери у згаданий резервуар для відрізняється тим, що передбачають зменшений сприяння сепарації. вихід зі згаданої нижчерозташованої за потоком 16. Спосіб за п. 15, який відрізняється тим, що камери, так щоб до певної міри обмежувати потік вхід до нижчерозташованої за потоком камери рідини з завантажувального бункера. розташований загалом по центру і над дном 21. Спосіб за будь-яким з пп. 15-20, який включає вищерозташованої за потоком камери, а потік операцію розмішування флокулянта, який рідини зі згаданої вищерозташованої за потоком додається до суспензії або пульпи, у камери перетікає у згадану нижчерозташовану за вищерозташованій за потоком камері. потоком камеру. Винахід має відношення до сепараторів для рідких суспензій та пульп, зокрема, до конструкції завантажувальних бункерів для застосування у таких пристроях. Його розроблено передусім для застосування у згущувачах і буде описано далі стосовно такого застосування. Однак зрозуміло, що винахід не обмежується такою окремою галуззю застосування. Подальший розгляд рівня техніки спрямований на представлення винаходу у відповідному технічному контексті і дозволяє зрозуміти його важливість відповідним чином. Однак якщо прямо не зазначено інакше, посилання у даному описі на будь-які відомі технічні рішення не повинні сприйматися як визнання того, що дане технічне рішення є широко відомим або становить частину загальновідомих знань у даній галузі техніки. Відомі сепаратори такого типу звичайно мають резервуар та завантажувальний бункер, що загалом розміщується всередині такого резервуара і містить завись, що подається. Такий завантажувальний бункер складається з одиночної камери, яка має вхід для приймання зависі, що подається, та щонайменше один звужений вихід для спрямування зависі до резервуара. Завантажувальний бункер має конструкцію, яка забезпечує зменшення турбулентності потоку, що подається до нього, перемішування реагентів із зависсю, а також умови для реагування реагентів із речовинами, що подаються, перед тим як завись, що підлягає обробці, подається до резервуара. Така конструкція завантажувального бункера також сприяє рівномірному розподіленню зависі, що виходить із виходу завантажувального бункера до резервуара. Відомі добувальні пристрої не забезпечують оптимального перемішування та розподілення рідини, що потрапляє до резервуара з виходу завантажувального бункера. їхнім недоліком є зворотне перемішування рідини із резервуара з рідиною завантажувального бункера, а також прохід потоку рідини прямо із самого завантажувального бункера. Іншим недоліком за деяких обставин є недостатній час перебування у резервуарі для оптимальної реакції флокулянтів та реагентів. Подібним чином, час перебування у резервуарі часто є недостатнім для того, щоб забезпечити поступове додавання реагентів, що вимагає введення до конструкції додаткових резервуарів, розташованих вище за потоком, що, в свою чергу, вимагає додаткових витрат та простору. Метою винаходу є усунення або зменшення впливу одного або декількох цих недоліків відомих технічних рішень, або щонайменше запровадити корисну альтернативу. Згідно з першим аспектом винаходу, він пропонує завантажувальний бункер для сепаратора, який включає в себе щонайменше дві суміжні вищерозташовану за потоком та нижчерозташовану за потоком загалом концентричні камери, які знаходяться у послідовному односпрямованому гідравлічному зв'язку, так що рідина, яка надходить до цього завантажувального бункера, перетікає послідовно зі згаданої вищерозташованої за потоком камери до згаданої нижчерозташованої за потоком камери для її подальшої подачі у сепаратор. За варіантом, якому віддається перевага, вхід до нижчерозташованої за потоком камери розташований загалом по центру над дном вищерозташованої за потоком камери. За варіантом, якому віддається особлива перевага, вищерозташована за потоком камера має загалом циліндричну форму, а нижчерозташована за потоком камера є загалом 5 82187 6 концентричною з нею і загалом має форму забезпечення перетікання згаданої рідкої зрізаного конуса, так що її бокова стінка суспензії або пульпи зі згаданої вищерозташованої розходиться донизу та назовні від її входу. за потоком камери у згадану нижчерозташовану за За варіантом, якому віддається перевага, потоком камеру; та всередині завантажувального бункера також забезпечення перетікання згаданої рідкої концентрично розміщений конус-відхилювач, що суспензії або пульпи зі згаданої утворює дно нижчерозташованої за потоком нижчерозташованої за потоком камери у згаданий камери та визначає кільцевий вихід із неї. За резервуар для сприяння сепарації. варіантом, якому віддається більша перевага, цей Варіант здійснення винаходу, якому кільцевий вихід має площу, що є суттєвою мірою віддається перевага, описується лише з метою меншою за середню площу поперечного перерізу прикладу з посиланням на прикладені креслення, нижчерозташованої за потоком камери, так щоб на яких: завдяки цьому частково обмежувати потік рідини із Фіг.1 являє собою вид зверху згущувача для завантажувального бункера. рідкої суспензії за винаходом; За варіантом, якому віддається перевага, Фіг.2 являє собою ступінчастий розріз вищерозташована за потоком камера включає в згущувача, виконаний вздовж лінії 2-2 з Фіг.1; та себе щонайменше одну мішалку для Фіг.3 являє собою наочне зображення у розмішування флокулянта в рідкій суспензії або перспективі завантажувального бункера за пульпі. За варіантом, якому віддається перевага, винаходом. такий сепаратор являє собою згущувач. Застосуванням винаходу, якому віддається Згідно з другим аспектом винаходу, сепаратор перевага, є галузь переробки, сепарації та для рідких суспензій або пульп включає в себе видобування мінералів, коли тонкоподрібнену руду завантажувальний бункер, описаний вище, що суспендують у вигляді пульпи у придатному включає в себе щонайменше дві суміжні рідкому середовищі, такому як вода, у вищерозташовану за потоком та консистенції, яка дозволяє організувати потік та нижчерозташовану за потоком по суті осаджування у спокійному стані. Пульпа концентричні камери; згаданий завантажувальний осаджується із цієї суспензії шляхом поєднання бункер розташований в центрі вище за потоком хімічних та механічних процесів. Спочатку відносно третьої камери, яка визначає резервуар, коагулянт додається до суспензії та причому всі три камери знаходяться у перемішується з нею у першій камері, потім у послідовному односпрямованому гідравлічному другій камері додається флокулянт. Після цього зв'язку. суспензія ретельно перемішується для За варіантом, якому віддається перевага, полегшення злипання разом твердих частинок, що третя камера має кільцевий зливний жолоб для в результаті утворюють більші густіші частинки, які зливання надлишку рідини, що зливається з осаджуються із суспензії. резервуара у відвідну трубу. Як показано на прикладених фігурах, За варіантом, якому віддається перевага, в сепаратор 1 має дві суміжні вищерозташовану за середині резервуара встановлений з можливістю потоком та нижчерозташовану за потоком обертання грабельний механізм. За варіантом, концентричні камери 2 і 3, що утворюють якому віддається перевага, цей грабельний завантажувальний бункер 4. Цей механізм включає в себе декілька радіальних завантажувальний бункер розташований по штанг грабельного механізму, кожна з яких одним центру вище за потоком відносно третьої камери, кінцем нерухомо з'єднана з центральною що утворює резервуар 5. Усі три камери маточиною. За варіантом, якому віддається знаходяться у послідовному односпрямованому більша перевага, на кожній штанзі грабельного гідравлічному зв'язку таким чином, що рідина, яка механізму нерухомо встановлені декілька зубців, подається, перетікає спочатку з камери 2 до кожний з яких простягається у резервуарі в камери 3, а потім до резервуара 5. осьовому напрямку, так що під час обертання В цьому варіанті здійснення перша камера 2 грабельного механізму ці зубці проходять через має правильну циліндричну форму та включає в рідину, що знаходиться всередині резервуара. себе дві мішалки 6 для розмішування реагентів в Згідно з третім аспектом, винахід пропонує рідкій суспензії та для запобігання осаджуванню спосіб сепарації рідких суспензій або пульп у твердих фракцій на дно камери. Камера 3 згущувачі, який включає такі операції: розташовується в центрі камери 2 всередині її і встановлення резервуара, придатного до має форму зрізаного конуса з боковою стінкою 7, сприяння осаджуванню; що розходиться донизу та назовні від входу 8. Цей встановлення завантажувального бункера, вхід розташовується в центрі над дном 9 камери 2. який включає в себе вищерозташовану за потоком Конус-відхилювач 10 розташовується в центрі камеру та нижчерозташовану за потоком камеру, камери 3 та утворює її дно. Простір між боковою розташовані таким чином, що рідина, яка стінкою 7 камери та конусом-відхилювачем 10 надходить до завантажувального бункера, визначає звужений кільцевий вихід 11 з камери 3 послідовно перетікає зі згаданої до резервуара 5. Цей вихід 11 має площу, що є вищерозташованої за потоком камери до згаданої суттєвою мірою меншою за середню площу нижчерозташованої за потоком камери, а потім поперечного перерізу камери 3 для обмеження до згаданого резервуара; потоку рідини між завантажувальним бункером 4 спрямування рідкої суспензії або пульпи у та резервуаром 5, таким чином сприяючи згадану вищерозташовану за потоком камеру; спокійному, не турбулентному потокові та 7 82187 8 рівномірному розподіленню рідини всередині Зрозуміло, що показаний пристрій забезпечує резервуара. вдосконалене перемішування та розподілення Резервуар 5 має загалом правильну рідини, що потрапляє до такого резервуара з циліндричну форму та в даному варіанті виходу завантажувального бункера. Такий здійснення виконаний із залізобетону. Цей пристрій також зменшує зворотне перемішування резервуар має нахилене донизу дно 12 у формі рідини із резервуара з рідиною завантажувального зрізаного конуса для спрямування осадженої бункера, дозволяє виконувати поступове пульпи у бік труби 13 відведення нижнього додавання реагентів, а також зменшує прохід продукту. Резервуар також має спрямований потоку рідини прямо із самого завантажувального досередини кільцевий зливний жолоб 14 для бункера. Концентрична конфігурація пристрою зливання надлишку рідини, що зливається з також зменшує простір, який він займає всередині резервуара у відвідну трубу 15. резервуара. В усіх цих відношеннях винахід являє Грабельний механізм 16 встановлений в собою технічно та економічно суттєве центрі резервуара 5 з можливістю обертання. Цей вдосконалення у порівнянні з існуючим рівнем грабельний механізм включає в себе декілька техніки. радіальних штанг грабельного механізму 17, на Незважаючи на те, що винахід описаний кожній з яких нерухомо встановлено декілька стосовно конкретних прикладів, для спеціаліста в зубців 18. Ці зубці простягаються у резервуарі в даній галузі зрозуміло, що винахід може бути осьовому напрямку, так що під час обертання здійснений у багатьох інших формах. грабельного механізму 16 зубці проходять через рідину, що знаходиться всередині резервуара. Цей рух допомагає вивільненню води із зависі у придонному шарі, таким чином збільшуючи його густину. Грабельний механізм встановлено на розташованому в центрі привідному валі 19, що приводиться у дію двигуном 20 з відповідним редуктором (не показаний). Під час роботи рівень 21 рідини в резервуарі 5 знаходиться над рівнем виходу 11 із камери 3. Рідина, що подається, потрапляє до камери 2 через вхід 22, а реагенти додаються згідно із заздалегідь визначеною пропорцією дозування. Об'єм зависі в камері 2 поступово зростає, таким чином забезпечуючи достатній час витримки для реагування реагентів, доки вони почнуть переливатися до внутрішньої камери 3. До зависі, що потрапляє до камери 3, можуть додаватися інші реагенти, ніж ті, що використовуються у камері 2, або до неї може додаватися більше тих самих реагентів, таким чином забезпечуючи поступове їх збільшення. Завись тоді тече донизу під дією сили тяжіння у бік конуса-відхилювача 10, що поступово виводить цю рідину в радіальному напрямку назовні через вихід 11 до оточуючого резервуара. Всередині цього резервуара фаза, що виділяється з потоку, що надходить, осаджується з утворенням відносно густого придонного шару згущеної пульпи 23, що витісняє верхній шар відносно розбавленої рідини 24 у бік верхньої частини резервуара. Згущена пульпа 23 відводиться назовні знизу через трубу 13 відведення нижнього продукту, а розбавлена рідина поступово відводиться через зливний жолоб. У іншому варіанті здійснення завантажувального бункера (не показаний) перша камера має форму зрізаного конуса, бокова стінка якого нахилена досередини у радіальному напрямку від його основи до виходу при вершині. Ця перша камера розташована в центрі другої камери, що має форму правильного циліндра, і рідина виходить із цієї другої камери через кільцевий вихід, визначений простором між відповідними стінками камери.
