Навісний подрібнювач соломистих продуктів до зернозбирального комбайна

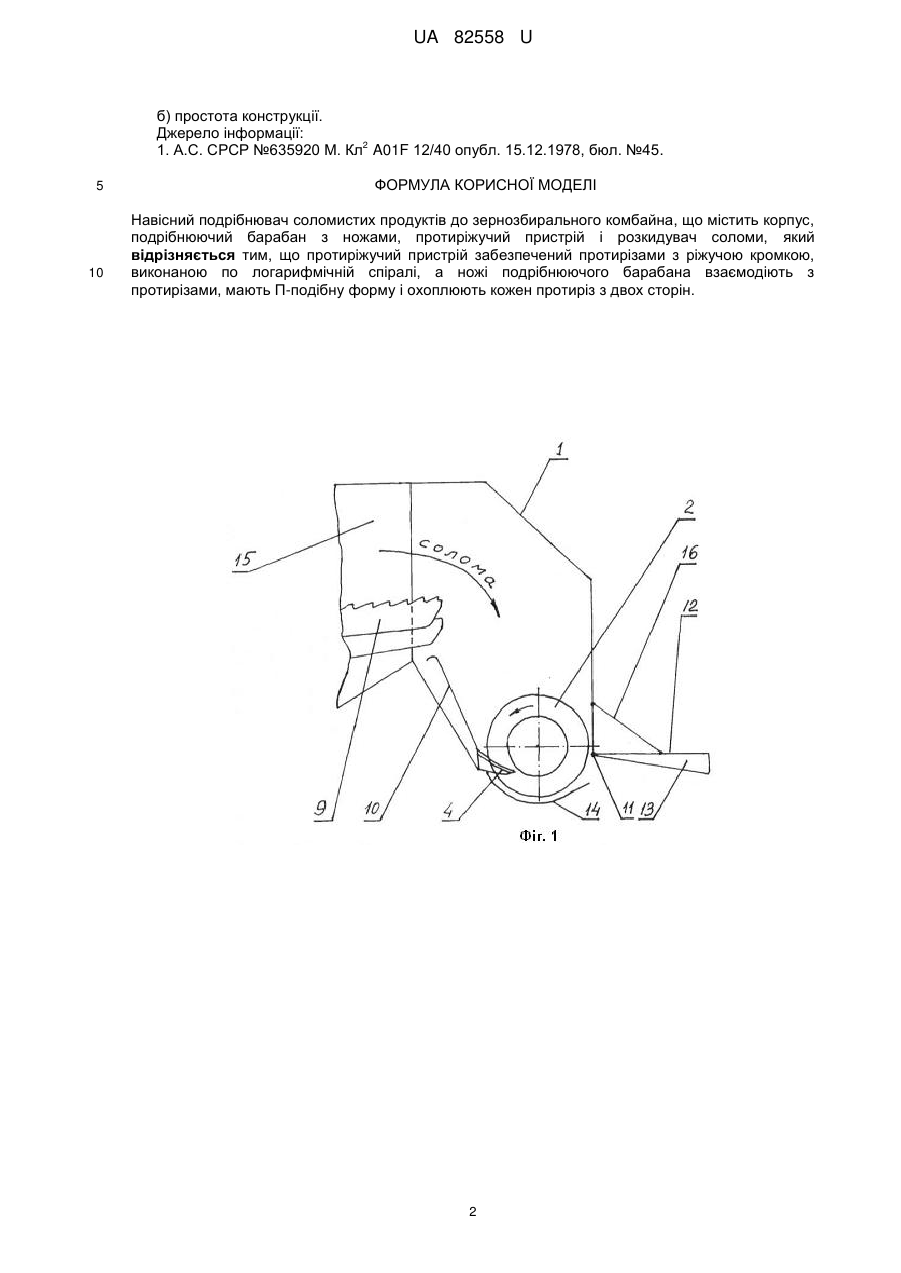

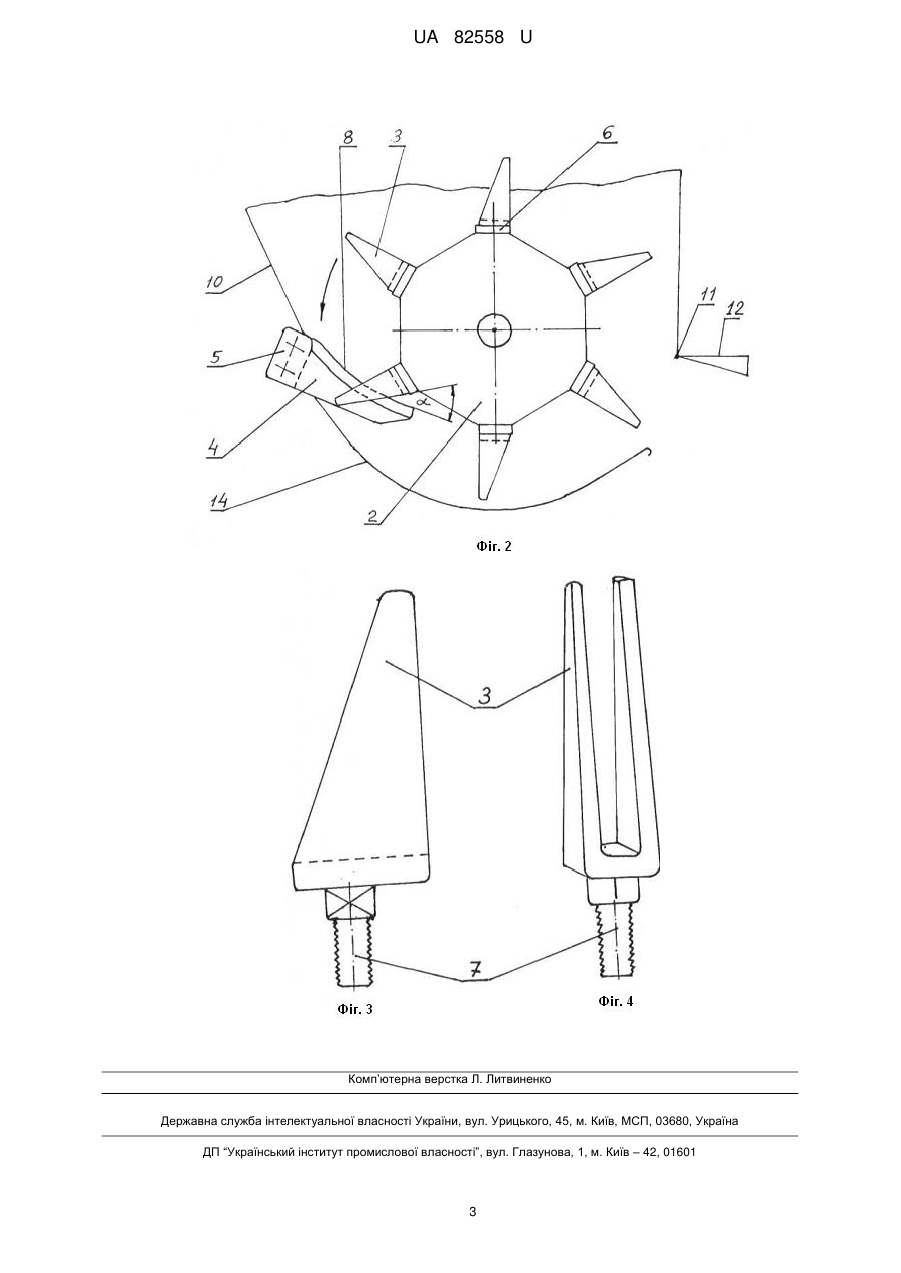

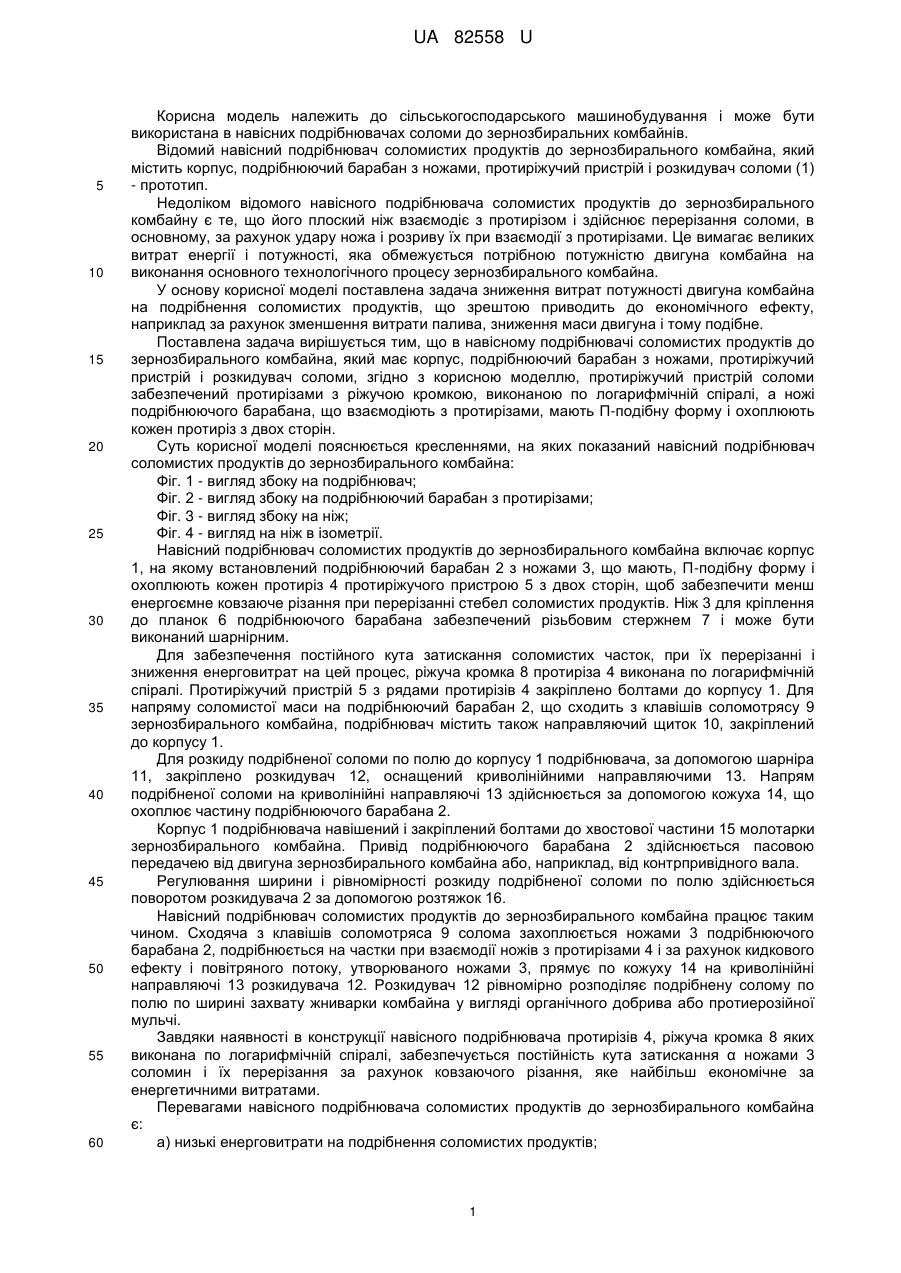

Реферат: Навісний подрібнювач соломистих продуктів до зернозбирального комбайна, що містить корпус, подрібнюючий барабан з ножами, протиріжучий пристрій і розкидувач соломи, причому протиріжучий пристрій забезпечений протирізами з ріжучою кромкою, виконаною по логарифмічній спіралі, а ножі подрібнюючого барабана взаємодіють з протирізами, мають Пподібну форму і охоплюють кожен протиріз з двох сторін. UA 82558 U (54) НАВІСНИЙ ПОДРІБНЮВАЧ СОЛОМИСТИХ ПРОДУКТІВ ДО ЗЕРНОЗБИРАЛЬНОГО КОМБАЙНА UA 82558 U UA 82558 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може бути використана в навісних подрібнювачах соломи до зернозбиральних комбайнів. Відомий навісний подрібнювач соломистих продуктів до зернозбирального комбайна, який містить корпус, подрібнюючий барабан з ножами, протиріжучий пристрій і розкидувач соломи (1) - прототип. Недоліком відомого навісного подрібнювача соломистих продуктів до зернозбирального комбайну є те, що його плоский ніж взаємодіє з протирізом і здійснює перерізання соломи, в основному, за рахунок удару ножа і розриву їх при взаємодії з протирізами. Це вимагає великих витрат енергії і потужності, яка обмежується потрібною потужністю двигуна комбайна на виконання основного технологічного процесу зернозбирального комбайна. У основу корисної моделі поставлена задача зниження витрат потужності двигуна комбайна на подрібнення соломистих продуктів, що зрештою приводить до економічного ефекту, наприклад за рахунок зменшення витрати палива, зниження маси двигуна і тому подібне. Поставлена задача вирішується тим, що в навісному подрібнювачі соломистих продуктів до зернозбирального комбайна, який має корпус, подрібнюючий барабан з ножами, протиріжучий пристрій і розкидувач соломи, згідно з корисною моделлю, протиріжучий пристрій соломи забезпечений протирізами з ріжучою кромкою, виконаною по логарифмічній спіралі, а ножі подрібнюючого барабана, що взаємодіють з протирізами, мають П-подібну форму і охоплюють кожен протиріз з двох сторін. Суть корисної моделі пояснюється кресленнями, на яких показаний навісний подрібнювач соломистих продуктів до зернозбирального комбайна: Фіг. 1 - вигляд збоку на подрібнювач; Фіг. 2 - вигляд збоку на подрібнюючий барабан з протирізами; Фіг. 3 - вигляд збоку на ніж; Фіг. 4 - вигляд на ніж в ізометрії. Навісний подрібнювач соломистих продуктів до зернозбирального комбайна включає корпус 1, на якому встановлений подрібнюючий барабан 2 з ножами 3, що мають, П-подібну форму і охоплюють кожен протиріз 4 протиріжучого пристрою 5 з двох сторін, щоб забезпечити менш енергоємне ковзаюче різання при перерізанні стебел соломистих продуктів. Ніж 3 для кріплення до планок 6 подрібнюючого барабана забезпечений різьбовим стержнем 7 і може бути виконаний шарнірним. Для забезпечення постійного кута затискання соломистих часток, при їх перерізанні і зниження енерговитрат на цей процес, ріжуча кромка 8 протиріза 4 виконана по логарифмічній спіралі. Протиріжучий пристрій 5 з рядами протирізів 4 закріплено болтами до корпусу 1. Для напряму соломистої маси на подрібнюючий барабан 2, що сходить з клавішів соломотрясу 9 зернозбирального комбайна, подрібнювач містить також направляючий щиток 10, закріплений до корпусу 1. Для розкиду подрібненої соломи по полю до корпусу 1 подрібнювача, за допомогою шарніра 11, закріплено розкидувач 12, оснащений криволінійними направляючими 13. Напрям подрібненої соломи на криволінійні направляючі 13 здійснюється за допомогою кожуха 14, що охоплює частину подрібнюючого барабана 2. Корпус 1 подрібнювача навішений і закріплений болтами до хвостової частини 15 молотарки зернозбирального комбайна. Привід подрібнюючого барабана 2 здійснюється пасовою передачею від двигуна зернозбирального комбайна або, наприклад, від контрпривідного вала. Регулювання ширини і рівномірності розкиду подрібненої соломи по полю здійснюється поворотом розкидувача 2 за допомогою розтяжок 16. Навісний подрібнювач соломистих продуктів до зернозбирального комбайна працює таким чином. Сходяча з клавішів соломотряса 9 солома захоплюється ножами 3 подрібнюючого барабана 2, подрібнюється на частки при взаємодії ножів з протирізами 4 і за рахунок кидкового ефекту і повітряного потоку, утворюваного ножами 3, прямує по кожуху 14 на криволінійні направляючі 13 розкидувача 12. Розкидувач 12 рівномірно розподіляє подрібнену солому по полю по ширині захвату жниварки комбайна у вигляді органічного добрива або протиерозійної мульчі. Завдяки наявності в конструкції навісного подрібнювача протирізів 4, ріжуча кромка 8 яких виконана по логарифмічній спіралі, забезпечується постійність кута затискання α ножами 3 соломин і їх перерізання за рахунок ковзаючого різання, яке найбільш економічне за енергетичними витратами. Перевагами навісного подрібнювача соломистих продуктів до зернозбирального комбайна є: а) низькі енерговитрати на подрібнення соломистих продуктів; 1 UA 82558 U б) простота конструкції. Джерело інформації: 2 1. А.С. СРСР №635920 М. Кл A01F 12/40 опубл. 15.12.1978, бюл. №45. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Навісний подрібнювач соломистих продуктів до зернозбирального комбайна, що містить корпус, подрібнюючий барабан з ножами, протиріжучий пристрій і розкидувач соломи, який відрізняється тим, що протиріжучий пристрій забезпечений протирізами з ріжучою кромкою, виконаною по логарифмічній спіралі, а ножі подрібнюючого барабана взаємодіють з протирізами, мають П-подібну форму і охоплюють кожен протиріз з двох сторін. 2 UA 82558 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
