Автономний імпульсний генератор електричної енергії

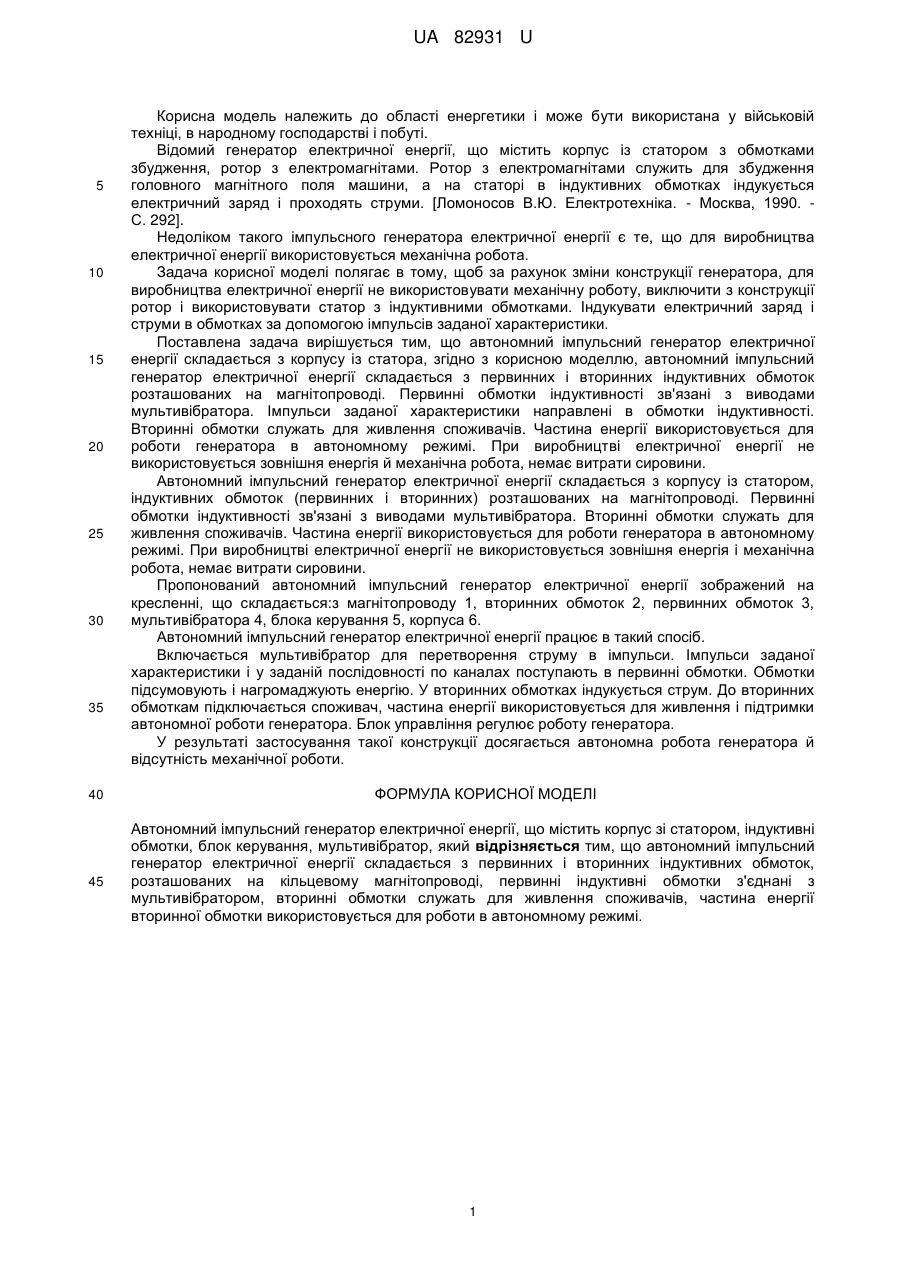

Реферат: UA 82931 U UA 82931 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області енергетики і може бути використана у військовій техніці, в народному господарстві і побуті. Відомий генератор електричної енергії, що містить корпус із статором з обмотками збудження, ротор з електромагнітами. Ротор з електромагнітами служить для збудження головного магнітного поля машини, а на статорі в індуктивних обмотках індукується електричний заряд і проходять струми. [Ломоносов В.Ю. Електротехніка. - Москва, 1990. С. 292]. Недоліком такого імпульсного генератора електричної енергії є те, що для виробництва електричної енергії використовується механічна робота. Задача корисної моделі полягає в тому, щоб за рахунок зміни конструкції генератора, для виробництва електричної енергії не використовувати механічну роботу, виключити з конструкції ротор і використовувати статор з індуктивними обмотками. Індукувати електричний заряд і струми в обмотках за допомогою імпульсів заданої характеристики. Поставлена задача вирішується тим, що автономний імпульсний генератор електричної енергії складається з корпусу із статора, згідно з корисною моделлю, автономний імпульсний генератор електричної енергії складається з первинних і вторинних індуктивних обмоток розташованих на магнітопроводі. Первинні обмотки індуктивності зв'язані з виводами мультивібратора. Імпульси заданої характеристики направлені в обмотки індуктивності. Вторинні обмотки служать для живлення споживачів. Частина енергії використовується для роботи генератора в автономному режимі. При виробництві електричної енергії не використовується зовнішня енергія й механічна робота, немає витрати сировини. Автономний імпульсний генератор електричної енергії складається з корпусу із статором, індуктивних обмоток (первинних і вторинних) розташованих на магнітопроводі. Первинні обмотки індуктивності зв'язані з виводами мультивібратора. Вторинні обмотки служать для живлення споживачів. Частина енергії використовується для роботи генератора в автономному режимі. При виробництві електричної енергії не використовується зовнішня енергія і механічна робота, немає витрати сировини. Пропонований автономний імпульсний генератор електричної енергії зображений на кресленні, що складається:з магнітопроводу 1, вторинних обмоток 2, первинних обмоток 3, мультивібратора 4, блока керування 5, корпуса 6. Автономний імпульсний генератор електричної енергії працює в такий спосіб. Включається мультивібратор для перетворення струму в імпульси. Імпульси заданої характеристики і у заданій послідовності по каналах поступають в первинні обмотки. Обмотки підсумовують і нагромаджують енергію. У вторинних обмотках індукується струм. До вторинних обмоткам підключається споживач, частина енергії використовується для живлення і підтримки автономної роботи генератора. Блок управління регулює роботу генератора. У результаті застосування такої конструкції досягається автономна робота генератора й відсутність механічної роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Автономний імпульсний генератор електричної енергії, що містить корпус зі статором, індуктивні обмотки, блок керування, мультивібратор, який відрізняється тим, що автономний імпульсний генератор електричної енергії складається з первинних і вторинних індуктивних обмоток, розташованих на кільцевому магнітопроводі, первинні індуктивні обмотки з'єднані з мультивібратором, вторинні обмотки служать для живлення споживачів, частина енергії вторинної обмотки використовується для роботи в автономному режимі. 1 UA 82931 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
