Теплообмінник повітряного охолодження

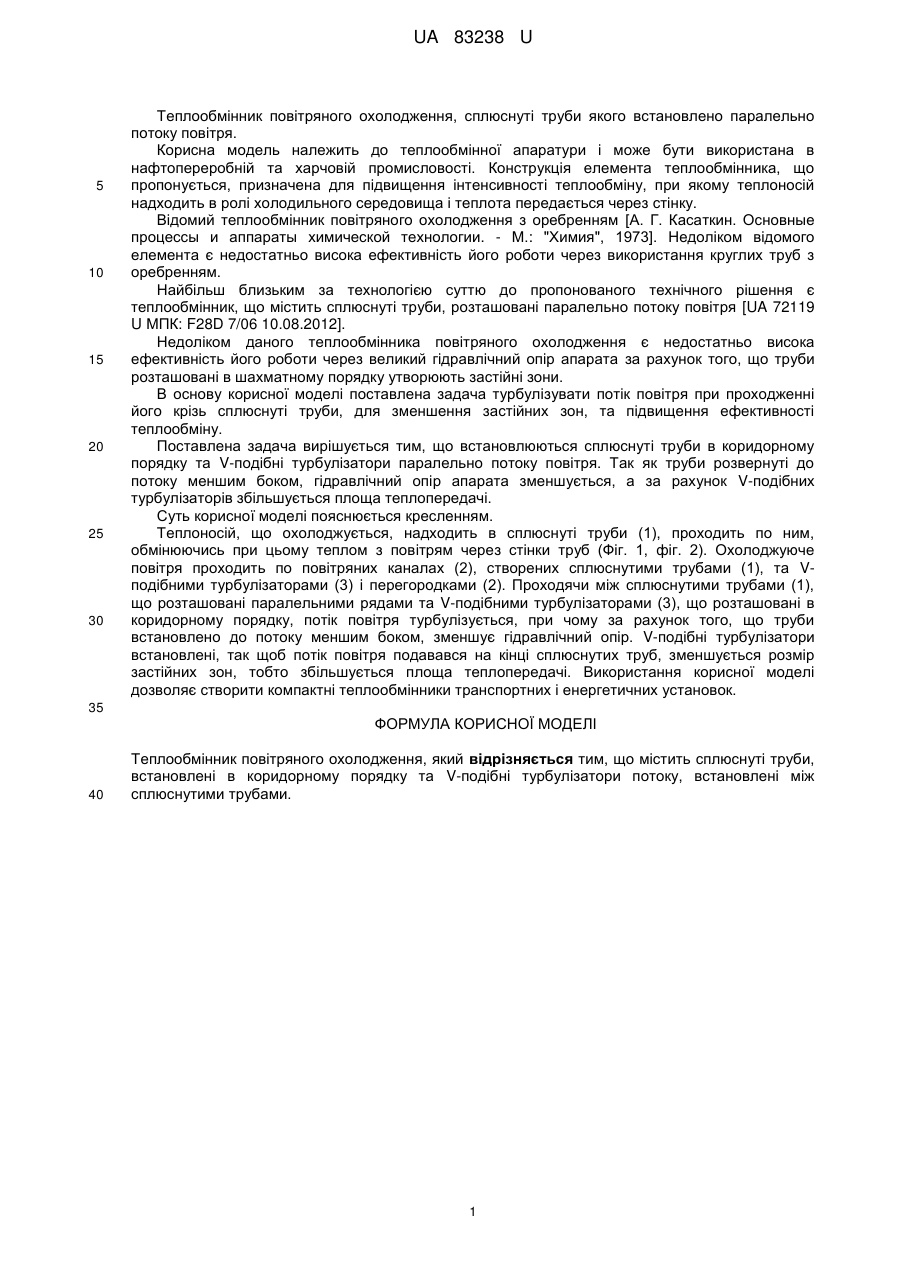

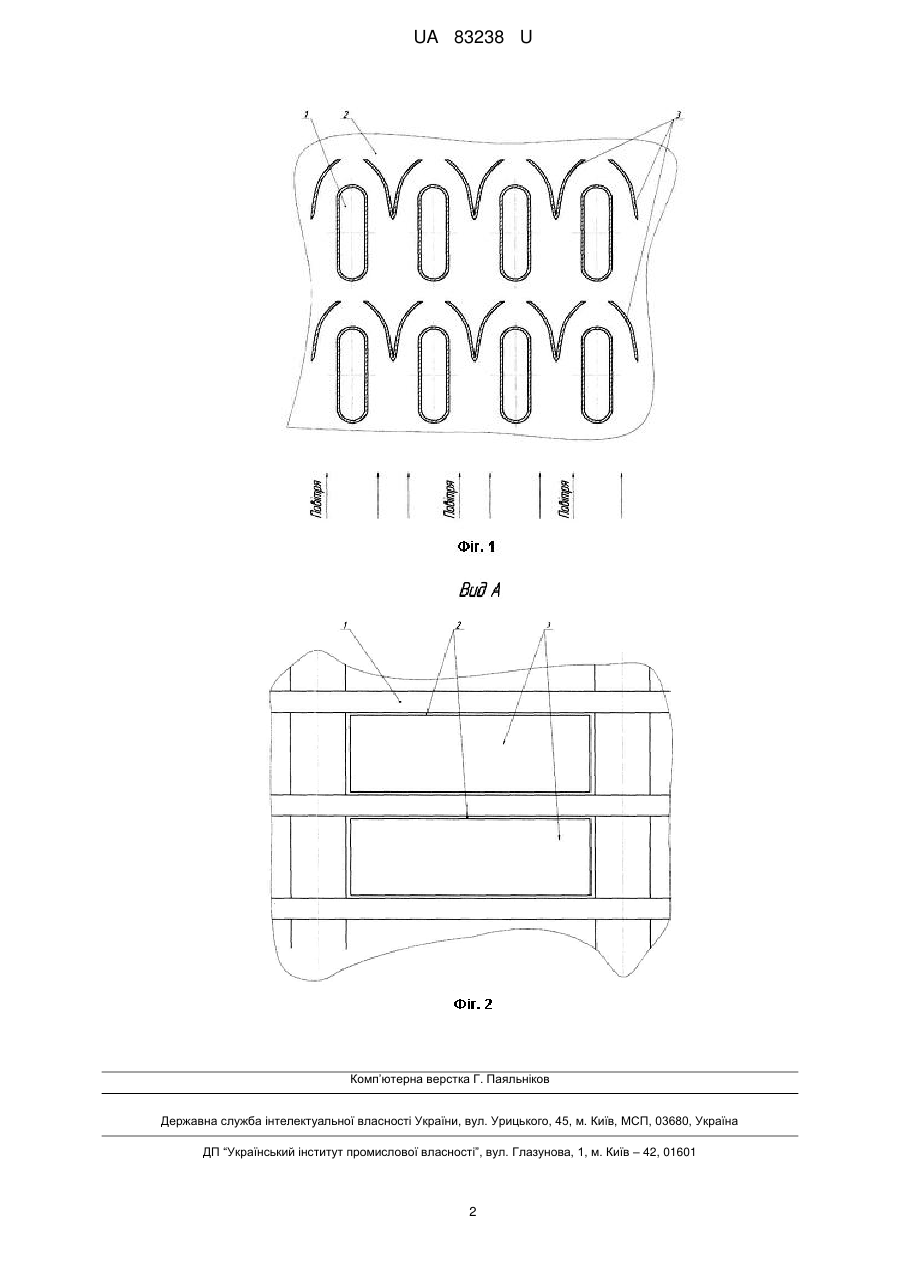

Реферат: Теплообмінник повітряного охолодження містить сплюснуті труби, встановлені в коридорному порядку та V-подібні турбулізатори потоку, встановлені між сплюснутими трубами. UA 83238 U (54) ТЕПЛООБМІННИК ПОВІТРЯНОГО ОХОЛОДЖЕННЯ UA 83238 U UA 83238 U 5 10 15 20 25 30 Теплообмінник повітряного охолодження, сплюснуті труби якого встановлено паралельно потоку повітря. Корисна модель належить до теплообмінної апаратури і може бути використана в нафтопереробній та харчовій промисловості. Конструкція елемента теплообмінника, що пропонується, призначена для підвищення інтенсивності теплообміну, при якому теплоносій надходить в ролі холодильного середовища і теплота передається через стінку. Відомий теплообмінник повітряного охолодження з оребренням [А. Г. Касаткин. Основные процессы и аппараты химической технологии. - М.: "Химия", 1973]. Недоліком відомого елемента є недостатньо висока ефективність його роботи через використання круглих труб з оребренням. Найбільш близьким за технологією суттю до пропонованого технічного рішення є теплообмінник, що містить сплюснуті труби, розташовані паралельно потоку повітря [UA 72119 U МПК: F28D 7/06 10.08.2012]. Недоліком даного теплообмінника повітряного охолодження є недостатньо висока ефективність його роботи через великий гідравлічний опір апарата за рахунок того, що труби розташовані в шахматному порядку утворюють застійні зони. В основу корисної моделі поставлена задача турбулізувати потік повітря при проходженні його крізь сплюснуті труби, для зменшення застійних зон, та підвищення ефективності теплообміну. Поставлена задача вирішується тим, що встановлюються сплюснуті труби в коридорному порядку та V-подібні турбулізатори паралельно потоку повітря. Так як труби розвернуті до потоку меншим боком, гідравлічний опір апарата зменшується, а за рахунок V-подібних турбулізаторів збільшується площа теплопередачі. Суть корисної моделі пояснюється кресленням. Теплоносій, що охолоджується, надходить в сплюснуті труби (1), проходить по ним, обмінюючись при цьому теплом з повітрям через стінки труб (Фіг. 1, фіг. 2). Охолоджуюче повітря проходить по повітряних каналах (2), створених сплюснутими трубами (1), та Vподібними турбулізаторами (3) і перегородками (2). Проходячи між сплюснутими трубами (1), що розташовані паралельними рядами та V-подібними турбулізаторами (3), що розташовані в коридорному порядку, потік повітря турбулізується, при чому за рахунок того, що труби встановлено до потоку меншим боком, зменшує гідравлічний опір. V-подібні турбулізатори встановлені, так щоб потік повітря подавався на кінці сплюснутих труб, зменшується розмір застійних зон, тобто збільшується площа теплопередачі. Використання корисної моделі дозволяє створити компактні теплообмінники транспортних і енергетичних установок. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Теплообмінник повітряного охолодження, який відрізняється тим, що містить сплюснуті труби, встановлені в коридорному порядку та V-подібні турбулізатори потоку, встановлені між сплюснутими трубами. 1 UA 83238 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
