Скоба

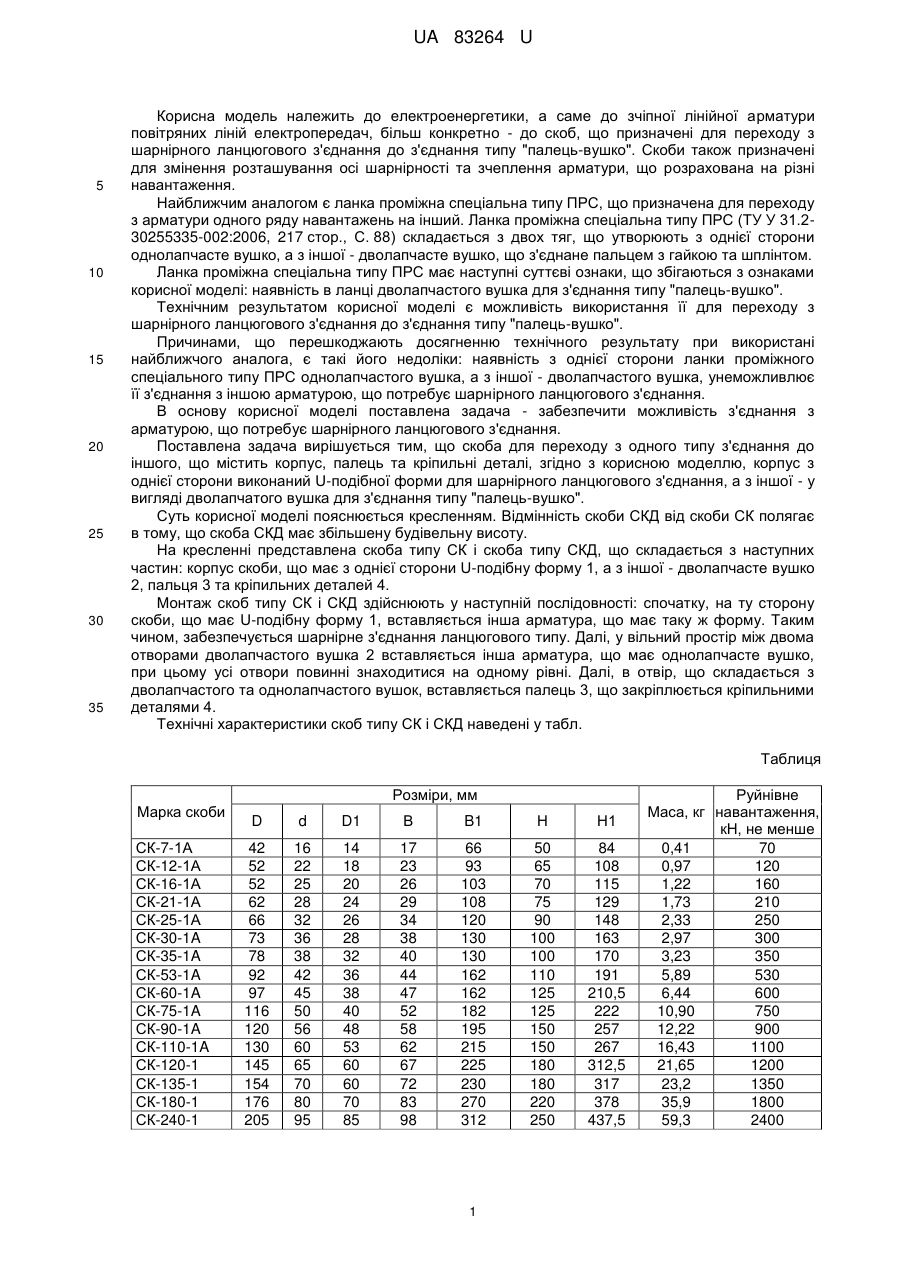

Реферат: UA 83264 U UA 83264 U 5 10 15 20 25 30 35 Корисна модель належить до електроенергетики, а саме до зчіпної лінійної арматури повітряних ліній електропередач, більш конкретно - до скоб, що призначені для переходу з шарнірного ланцюгового з'єднання до з'єднання типу "палець-вушко". Скоби також призначені для змінення розташування осі шарнірності та зчеплення арматури, що розрахована на різні навантаження. Найближчим аналогом є ланка проміжна спеціальна типу ПРС, що призначена для переходу з арматури одного ряду навантажень на інший. Ланка проміжна спеціальна типу ПРС (ТУ У 31.230255335-002:2006, 217 стор., С. 88) складається з двох тяг, що утворюють з однієї сторони однолапчасте вушко, а з іншої - дволапчасте вушко, що з'єднане пальцем з гайкою та шплінтом. Ланка проміжна спеціальна типу ПРС має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність в ланці дволапчастого вушка для з'єднання типу "палець-вушко". Технічним результатом корисної моделі є можливість використання її для переходу з шарнірного ланцюгового з'єднання до з'єднання типу "палець-вушко". Причинами, що перешкоджають досягненню технічного результату при використані найближчого аналога, є такі його недоліки: наявність з однієї сторони ланки проміжного спеціального типу ПРС однолапчастого вушка, а з іншої - дволапчастого вушка, унеможливлює її з'єднання з іншою арматурою, що потребує шарнірного ланцюгового з'єднання. В основу корисної моделі поставлена задача - забезпечити можливість з'єднання з арматурою, що потребує шарнірного ланцюгового з'єднання. Поставлена задача вирішується тим, що скоба для переходу з одного типу з'єднання до іншого, що містить корпус, палець та кріпильні деталі, згідно з корисною моделлю, корпус з однієї сторони виконаний U-подібної форми для шарнірного ланцюгового з'єднання, а з іншої - у вигляді дволапчатого вушка для з'єднання типу "палець-вушко". Суть корисної моделі пояснюється кресленням. Відмінність скоби СКД від скоби СК полягає в тому, що скоба СКД має збільшену будівельну висоту. На кресленні представлена скоба типу СК і скоба типу СКД, що складається з наступних частин: корпус скоби, що має з однієї сторони U-подібну форму 1, а з іншої - дволапчасте вушко 2, пальця 3 та кріпильних деталей 4. Монтаж скоб типу СК і СКД здійснюють у наступній послідовності: спочатку, на ту сторону скоби, що має U-подібну форму 1, вставляється інша арматура, що має таку ж форму. Таким чином, забезпечується шарнірне з'єднання ланцюгового типу. Далі, у вільний простір між двома отворами дволапчастого вушка 2 вставляється інша арматура, що має однолапчасте вушко, при цьому усі отвори повинні знаходитися на одному рівні. Далі, в отвір, що складається з дволапчастого та однолапчастого вушок, вставляється палець 3, що закріплюється кріпильними деталями 4. Технічні характеристики скоб типу СК і СКД наведені у табл. Таблиця Розміри, мм Марка скоби СК-7-1А СК-12-1А СК-16-1А СК-21-1А СК-25-1А CК-30-1A CК-35-1A CК-53-1A CК-60-1A CК-75-1A CК-90-1A CК-110-1A CК-120-1 CК-135-1 CК-180-1 СК-240-1 D d D1 В B1 Н Н1 42 52 52 62 66 73 78 92 97 116 120 130 145 154 176 205 16 22 25 28 32 36 38 42 45 50 56 60 65 70 80 95 14 18 20 24 26 28 32 36 38 40 48 53 60 60 70 85 17 23 26 29 34 38 40 44 47 52 58 62 67 72 83 98 66 93 103 108 120 130 130 162 162 182 195 215 225 230 270 312 50 65 70 75 90 100 100 110 125 125 150 150 180 180 220 250 84 108 115 129 148 163 170 191 210,5 222 257 267 312,5 317 378 437,5 1 Руйнівне Маса, кг навантаження, кН, не менше 0,41 70 0,97 120 1,22 160 1,73 210 2,33 250 2,97 300 3,23 350 5,89 530 6,44 600 10,90 750 12,22 900 16,43 1100 21,65 1200 23,2 1350 35,9 1800 59,3 2400 UA 83264 U Продовження таблиці Розміри, мм Марка скоби СК-270-1 СК-360-1 СКД-10-1 СКД-12-1 СКД-16-1 СКД-21-1 СКД-30-1 СКД-45-1 D d D1 В B1 Н Н1 188 256 42 52 52 62 73 88 108 125 18 22 25 28 36 40 85 95 16 18 20 24 28 34 111 128 19 23 26 29 38 42 355 403 83 93 103 108 130 140 270 320 80 82 105 115 120 170 449 543 116 125 150 169 183 247 Руйнівне Маса, кг навантаження, кН, не менше 69,0 2700 111,7 3600 0,71 100 1,01 120 1,36 160 2,07 210 3,10 300 6,03 450 Корисна модель дозволяє забезпечити можливість з'єднання з арматурою, що потребує шарнірного ланцюгового з'єднання. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Скоба для переходу з одного типу з'єднання до іншого, що містить корпус, палець та кріпильні деталі, яка відрізняється тим, що корпус з однієї сторони виконаний U-подібної форми для шарнірного ланцюгового з'єднання, а з іншої - у вигляді дволапчастого вушка для з'єднання типу "палець-вушко". Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
