Затиск спіральний універсальний

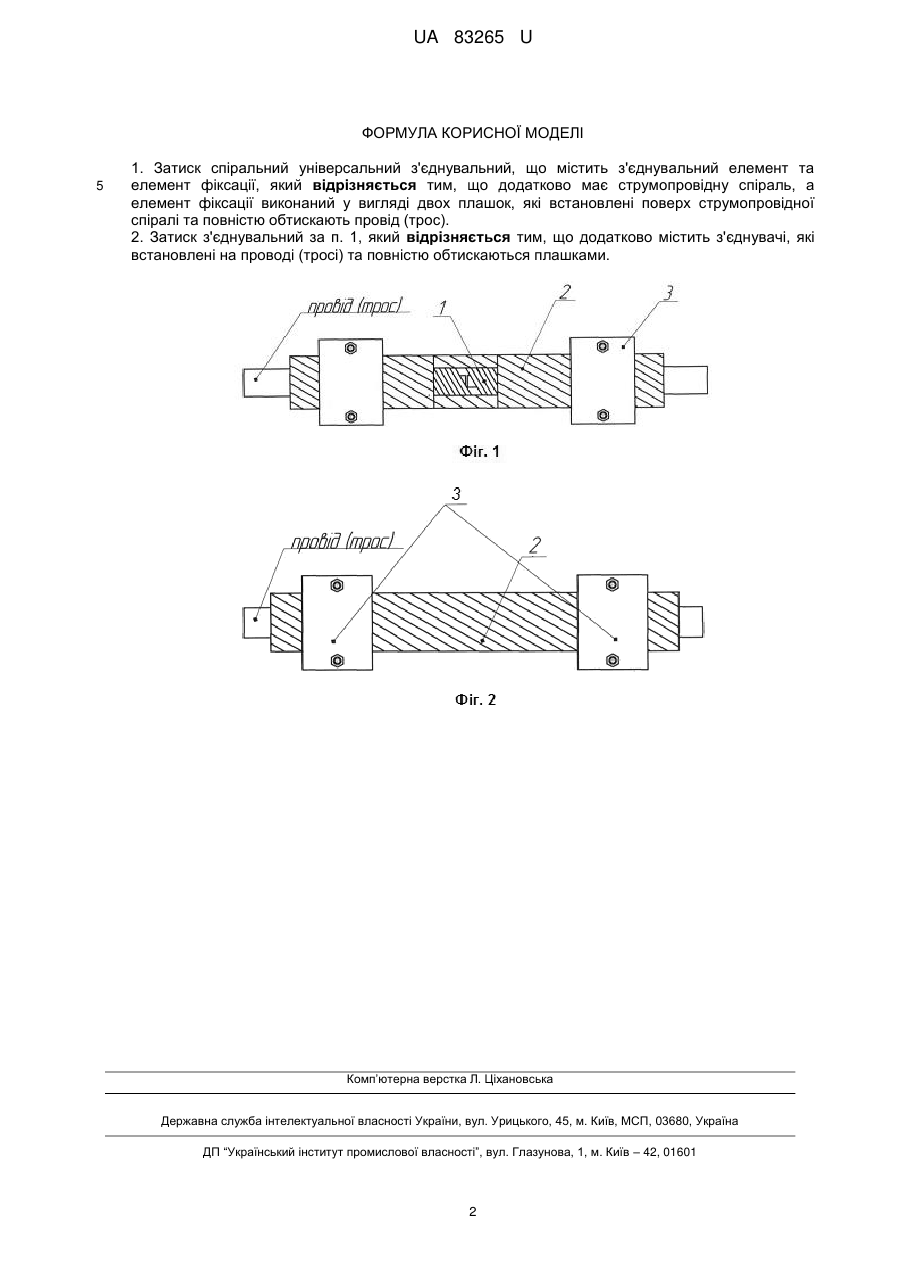

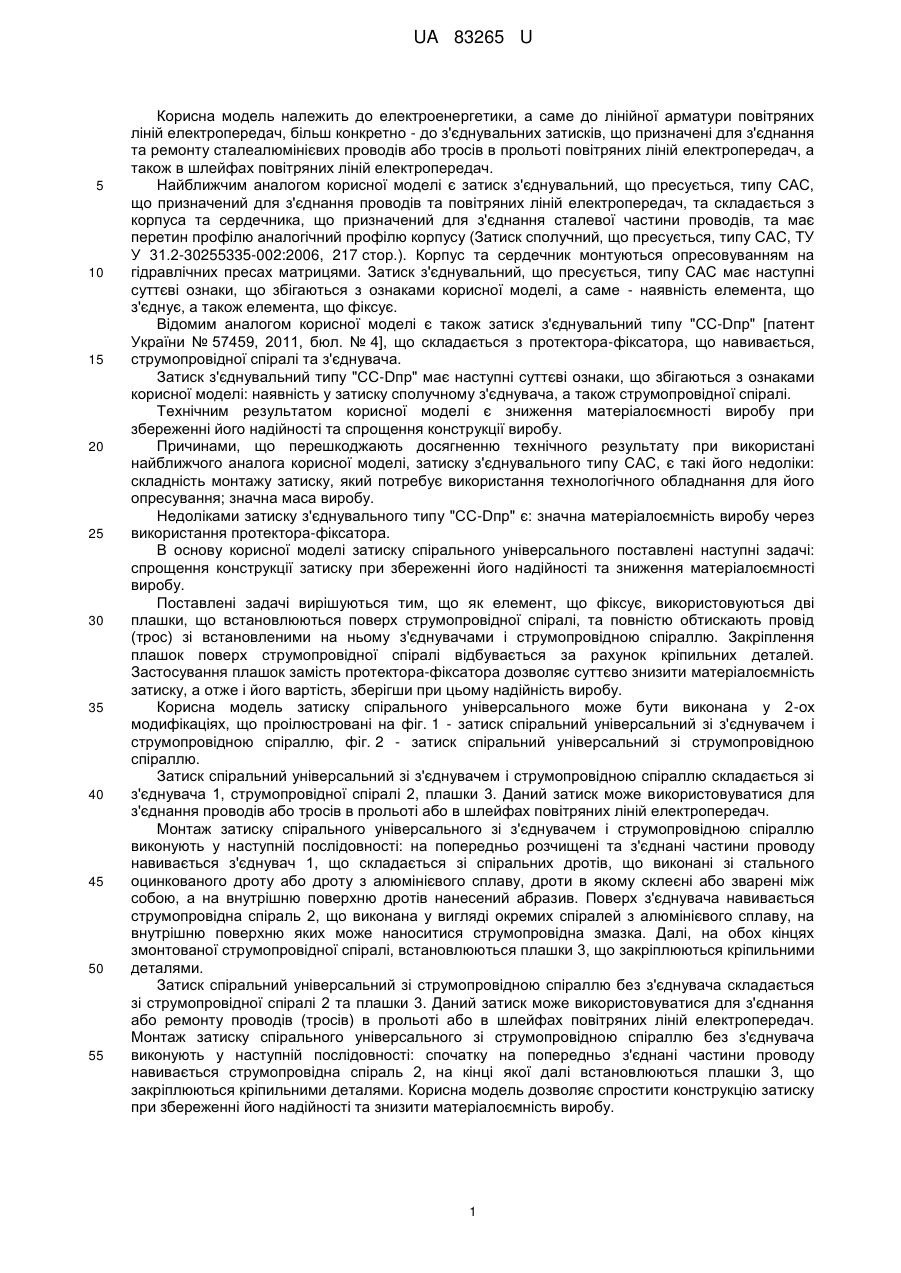

Реферат: UA 83265 U UA 83265 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроенергетики, а саме до лінійної арматури повітряних ліній електропередач, більш конкретно - до з'єднувальних затисків, що призначені для з'єднання та ремонту сталеалюмінієвих проводів або тросів в прольоті повітряних ліній електропередач, а також в шлейфах повітряних ліній електропередач. Найближчим аналогом корисної моделі є затиск з'єднувальний, що пресується, типу САС, що призначений для з'єднання проводів та повітряних ліній електропередач, та складається з корпуса та сердечника, що призначений для з'єднання сталевої частини проводів, та має перетин профілю аналогічний профілю корпусу (Затиск сполучний, що пресується, типу САС, ТУ У 31.2-30255335-002:2006, 217 стор.). Корпус та сердечник монтуються опресовуванням на гідравлічних пресах матрицями. Затиск з'єднувальний, що пресується, типу САС має наступні суттєві ознаки, що збігаються з ознаками корисної моделі, а саме - наявність елемента, що з'єднує, а також елемента, що фіксує. Відомим аналогом корисної моделі є також затиск з'єднувальний типу "СС-Dпр" [патент України № 57459, 2011, бюл. № 4], що складається з протектора-фіксатора, що навивається, струмопровідної спіралі та з'єднувача. Затиск з'єднувальний типу "CC-Dпр" має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність у затиску сполучному з'єднувача, а також струмопровідної спіралі. Технічним результатом корисної моделі є зниження матеріалоємності виробу при збереженні його надійності та спрощення конструкції виробу. Причинами, що перешкоджають досягненню технічного результату при використані найближчого аналога корисної моделі, затиску з'єднувального типу САС, є такі його недоліки: складність монтажу затиску, який потребує використання технологічного обладнання для його опресування; значна маса виробу. Недоліками затиску з'єднувального типу "CC-Dпр" є: значна матеріалоємність виробу через використання протектора-фіксатора. В основу корисної моделі затиску спірального універсального поставлені наступні задачі: спрощення конструкції затиску при збереженні його надійності та зниження матеріалоємності виробу. Поставлені задачі вирішуються тим, що як елемент, що фіксує, використовуються дві плашки, що встановлюються поверх струмопровідної спіралі, та повністю обтискають провід (трос) зі встановленими на ньому з'єднувачами і струмопровідною спіраллю. Закріплення плашок поверх струмопровідної спіралі відбувається за рахунок кріпильних деталей. Застосування плашок замість протектора-фіксатора дозволяє суттєво знизити матеріалоємність затиску, а отже і його вартість, зберігши при цьому надійність виробу. Корисна модель затиску спірального універсального може бути виконана у 2-ох модифікаціях, що проілюстровані на фіг. 1 - затиск спіральний універсальний зі з'єднувачем і струмопровідною спіраллю, фіг. 2 - затиск спіральний універсальний зі струмопровідною спіраллю. Затиск спіральний універсальний зі з'єднувачем і струмопровідною спіраллю складається зі з'єднувача 1, струмопровідної спіралі 2, плашки 3. Даний затиск може використовуватися для з'єднання проводів або тросів в прольоті або в шлейфах повітряних ліній електропередач. Монтаж затиску спірального універсального зі з'єднувачем і струмопровідною спіраллю виконують у наступній послідовності: на попередньо розчищені та з'єднані частини проводу навивається з'єднувач 1, що складається зі спіральних дротів, що виконані зі стального оцинкованого дроту або дроту з алюмінієвого сплаву, дроти в якому склеєні або зварені між собою, а на внутрішню поверхню дротів нанесений абразив. Поверх з'єднувача навивається струмопровідна спіраль 2, що виконана у вигляді окремих спіралей з алюмінієвого сплаву, на внутрішню поверхню яких може наноситися струмопровідна змазка. Далі, на обох кінцях змонтованої струмопровідної спіралі, встановлюються плашки 3, що закріплюються кріпильними деталями. Затиск спіральний універсальний зі струмопровідною спіраллю без з'єднувача складається зі струмопровідної спіралі 2 та плашки 3. Даний затиск може використовуватися для з'єднання або ремонту проводів (тросів) в прольоті або в шлейфах повітряних ліній електропередач. Монтаж затиску спірального універсального зі струмопровідною спіраллю без з'єднувача виконують у наступній послідовності: спочатку на попередньо з'єднані частини проводу навивається струмопровідна спіраль 2, на кінці якої далі встановлюються плашки 3, що закріплюються кріпильнимидеталями. Корисна модель дозволяє спростити конструкцію затиску при збереженні його надійності та знизити матеріалоємність виробу. 1 UA 83265 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Затиск спіральний універсальний з'єднувальний, що містить з'єднувальний елемент та елемент фіксації, який відрізняється тим, що додатково має струмопровідну спіраль, а елемент фіксації виконаний у вигляді двох плашок, які встановлені поверх струмопровідної спіралі та повністю обтискають провід (трос). 2. Затиск з'єднувальний за п. 1, який відрізняється тим, що додатково містить з'єднувачі, які встановлені на проводі (тросі) та повністю обтискаються плашками. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
